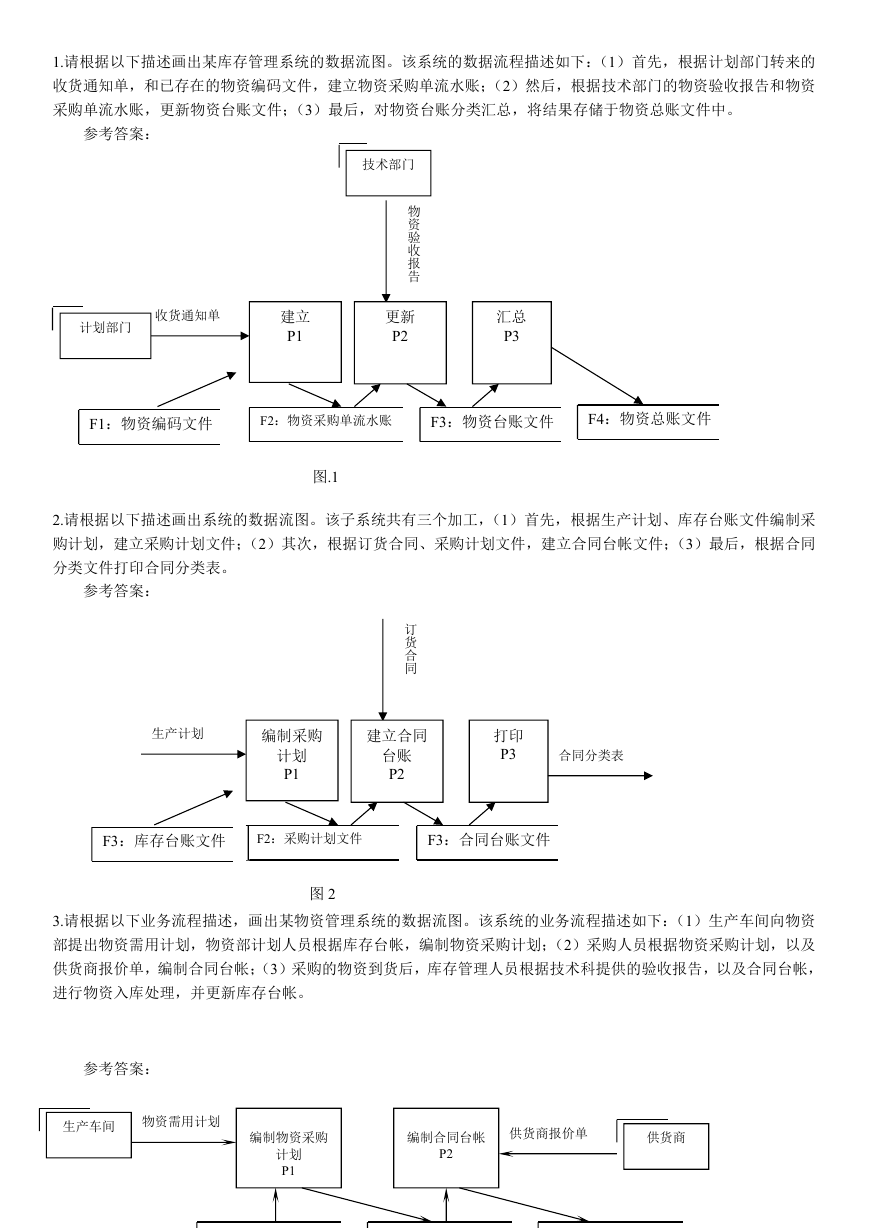

    1.请根据以下描述画出某库存管理系统的数据流图。该系统的数据流程描述如下：（1）首先，根据计划部门转来的 收货通知单，和已存在的物资编码文件，建立物资采购单流水账；（2）然后，根据技术部门的物资验收报告和物资 采购单流水账，更新物资台账文件；（3）最后，对物资台账分类汇总，将结果存储于物资总账文件中。 参考答案： 技术部门 物 资 验 收 报 告 计划部门 收货通知单 建立 P1 更新 P2 汇总 P3 F1：物资编码文件 F2：物资采购单流水账 F3：物资台账文件 F4：物资总账文件 图.1 2.请根据以下描述画出系统的数据流图。该子系统共有三个加工，（1）首先，根据生产计划、库存台账文件编制采 购计划，建立采购计划文件；（2）其次，根据订货合同、采购计划文件，建立合同台帐文件；（3）最后，根据合同 分类文件打印合同分类表。 参考答案： 订 货 合 同 生产计划 编制采购 建立合同 计划 P1 台账 P2 打印 P3 合同分类表 F3：库存台账文件 F2：采购计划文件 F3：合同台账文件 图 2 3.请根据以下业务流程描述，画出某物资管理系统的数据流图。该系统的业务流程描述如下：（1）生产车间向物资 部提出物资需用计划，物资部计划人员根据库存台帐，编制物资采购计划；（2）采购人员根据物资采购计划，以及 供货商报价单，编制合同台帐；（3）采购的物资到货后，库存管理人员根据技术科提供的验收报告，以及合同台帐， 进行物资入库处理，并更新库存台帐。 参考答案： 生产车间 物资需用计划 编制物资采购 编制合同台帐 供货商报价单 供货商 计划 P1 P2 F1：库存台帐 F2：物资采购计划 F3：合同台帐

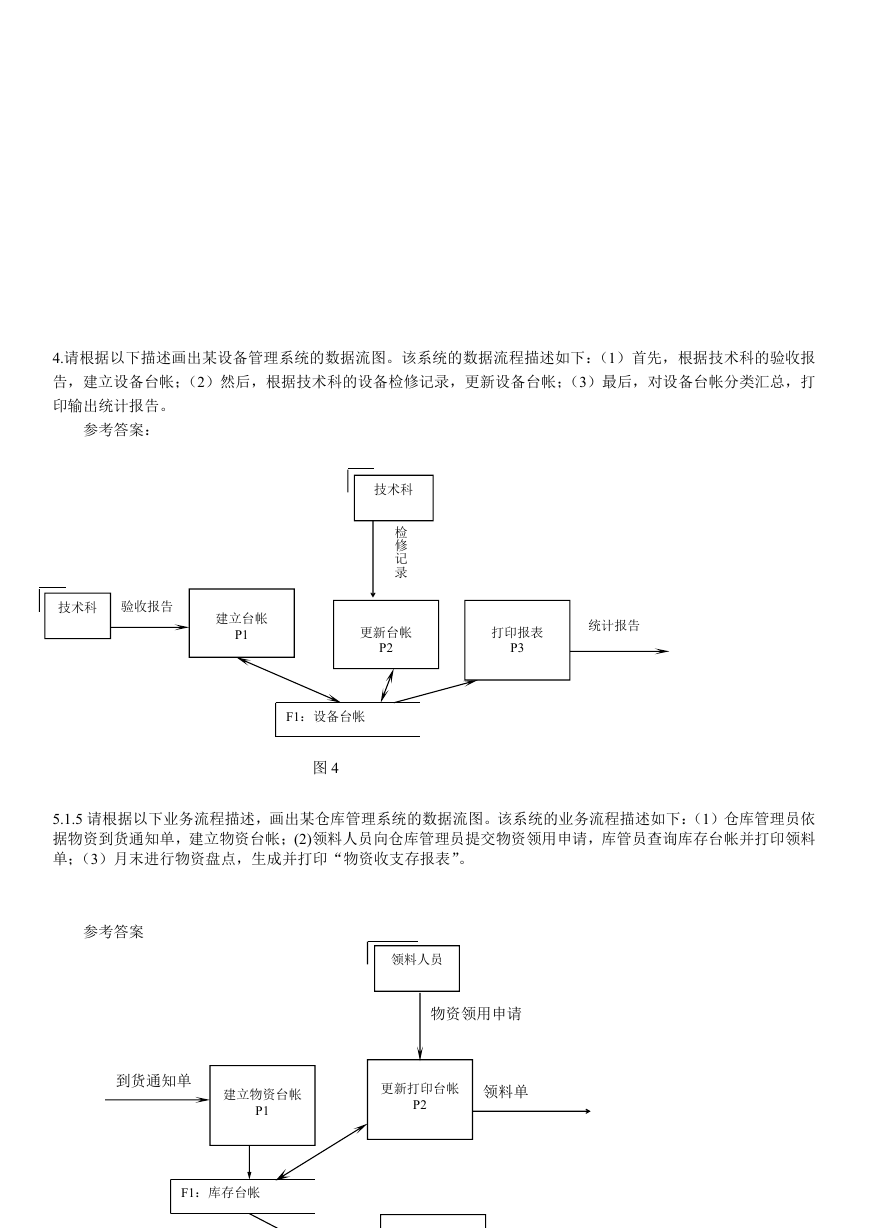

    4.请根据以下描述画出某设备管理系统的数据流图。该系统的数据流程描述如下：（1）首先，根据技术科的验收报 告，建立设备台帐；（2）然后，根据技术科的设备检修记录，更新设备台帐；（3）最后，对设备台帐分类汇总，打 印输出统计报告。 参考答案： 技术科 检 修 记 录 技术科 验收报告 建立台帐 P1 更新台帐 P2 打印报表 P3 统计报告 F1：设备台帐 图 4 5.1.5 请根据以下业务流程描述，画出某仓库管理系统的数据流图。该系统的业务流程描述如下：（1）仓库管理员依 据物资到货通知单，建立物资台帐；(2)领料人员向仓库管理员提交物资领用申请，库管员查询库存台帐并打印领料 单；（3）月末进行物资盘点，生成并打印“物资收支存报表”。 参考答案 领料人员 物资领用申请 到货通知单 建立物资台帐 P1 更新打印台帐 P2 领料单 F1：库存台帐

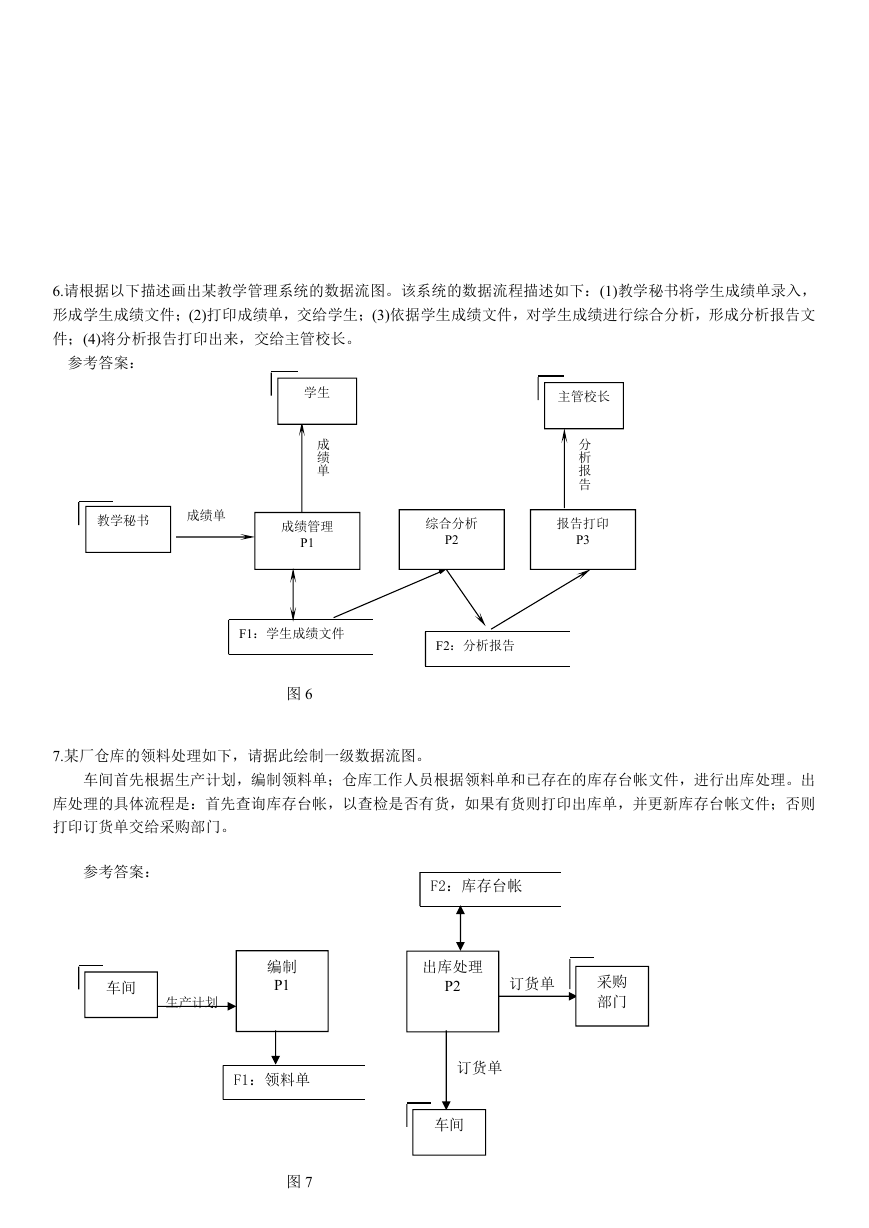

    6.请根据以下描述画出某教学管理系统的数据流图。该系统的数据流程描述如下：(1)教学秘书将学生成绩单录入， 形成学生成绩文件；(2)打印成绩单，交给学生；(3)依据学生成绩文件，对学生成绩进行综合分析，形成分析报告文 件；(4)将分析报告打印出来，交给主管校长。 参考答案： 学生 成 绩 单 主管校长 分 析 报 告 教学秘书 成绩单 成绩管理 P1 综合分析 P2 报告打印 P3 F1：学生成绩文件 F2：分析报告 图 6 7.某厂仓库的领料处理如下，请据此绘制一级数据流图。 车间首先根据生产计划，编制领料单；仓库工作人员根据领料单和已存在的库存台帐文件，进行出库处理。出 库处理的具体流程是：首先查询库存台帐，以查检是否有货，如果有货则打印出库单，并更新库存台帐文件；否则 打印订货单交给采购部门。 参考答案： F2：库存台帐 车间 生产计划 编制 P1 出库处理 P2 订货单 采购 部门 订货单 车间 F1：领料单 图 7

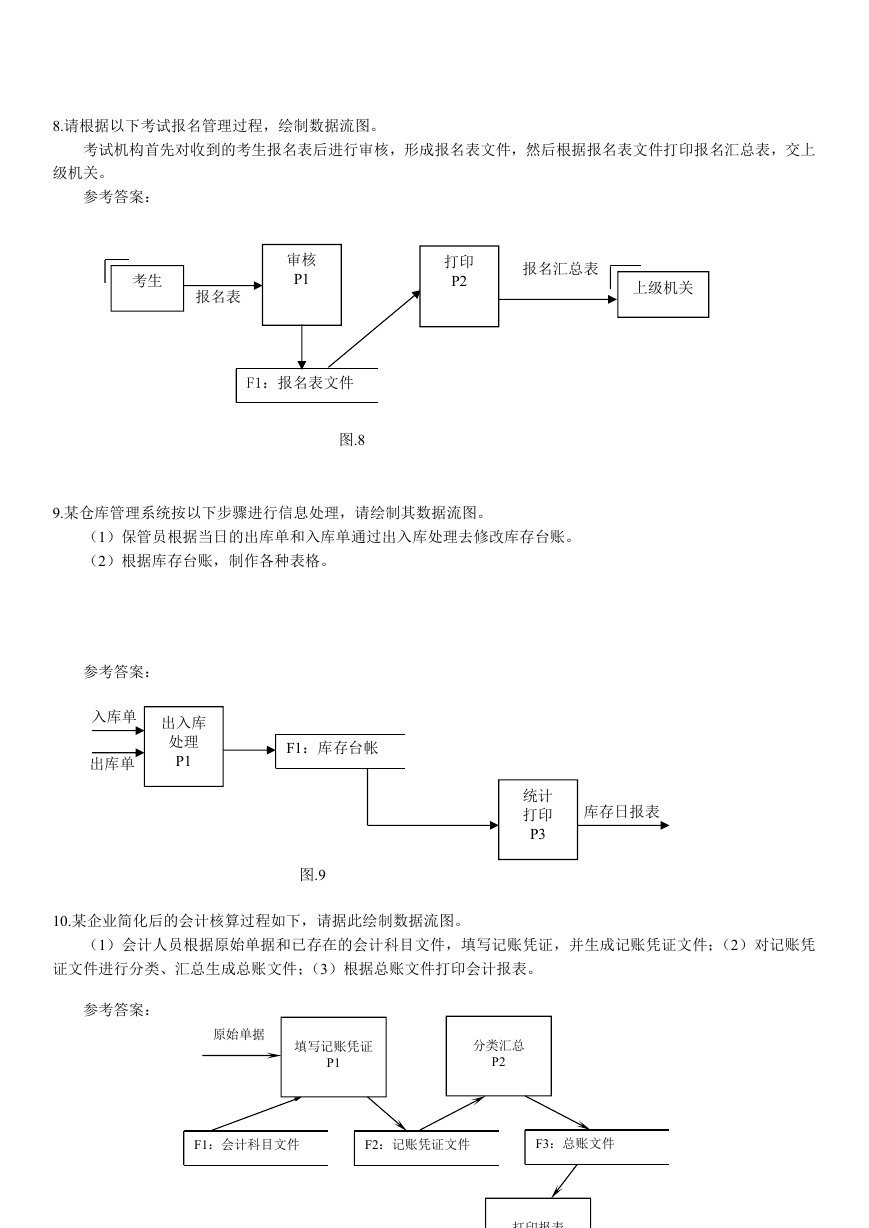

    8.请根据以下考试报名管理过程，绘制数据流图。 考试机构首先对收到的考生报名表后进行审核，形成报名表文件，然后根据报名表文件打印报名汇总表，交上 级机关。 参考答案： 考生 报名表 审核 P1 打印 P2 报名汇总表 上级机关 F1：报名表文件 图.8 9.某仓库管理系统按以下步骤进行信息处理，请绘制其数据流图。 （1）保管员根据当日的出库单和入库单通过出入库处理去修改库存台账。 （2）根据库存台账，制作各种表格。 参考答案： 入库单 出库单 出入库 处理 P1 F1：库存台帐 图.9 统计 打印 P3 库存日报表 10.某企业简化后的会计核算过程如下，请据此绘制数据流图。 （1）会计人员根据原始单据和已存在的会计科目文件，填写记账凭证，并生成记账凭证文件；（2）对记账凭 证文件进行分类、汇总生成总账文件；（3）根据总账文件打印会计报表。 参考答案： 原始单据 填写记账凭证 P1 分类汇总 P2 F1：会计科目文件 F2：记账凭证文件 F3：总账文件 打印报表

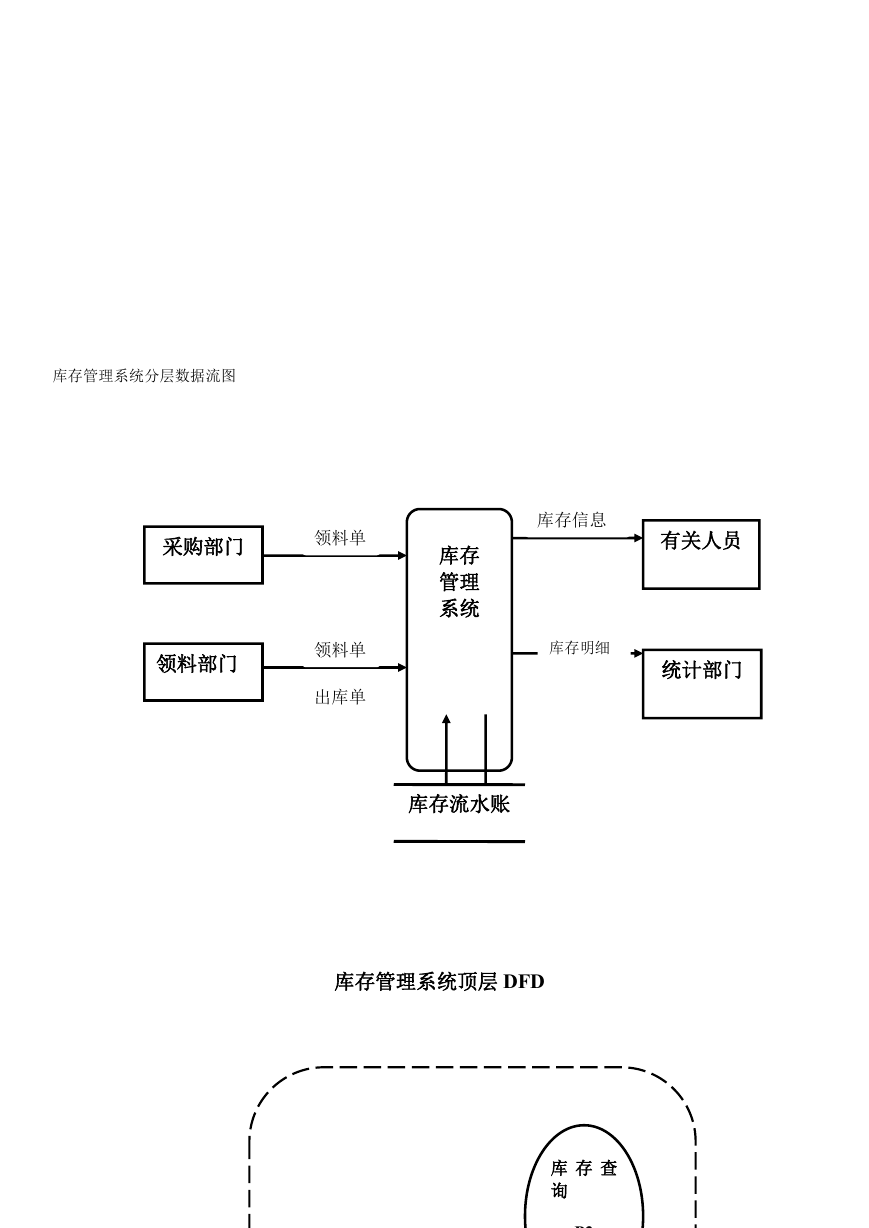

    库存管理系统分层数据流图 采购部门 领料单 库存 管理 系统 库存信息 有关人员 领料部门 领料单 出库单 库存明细 统计部门 库存流水账 库存管理系统顶层 DFD 库 存 查 询 P3

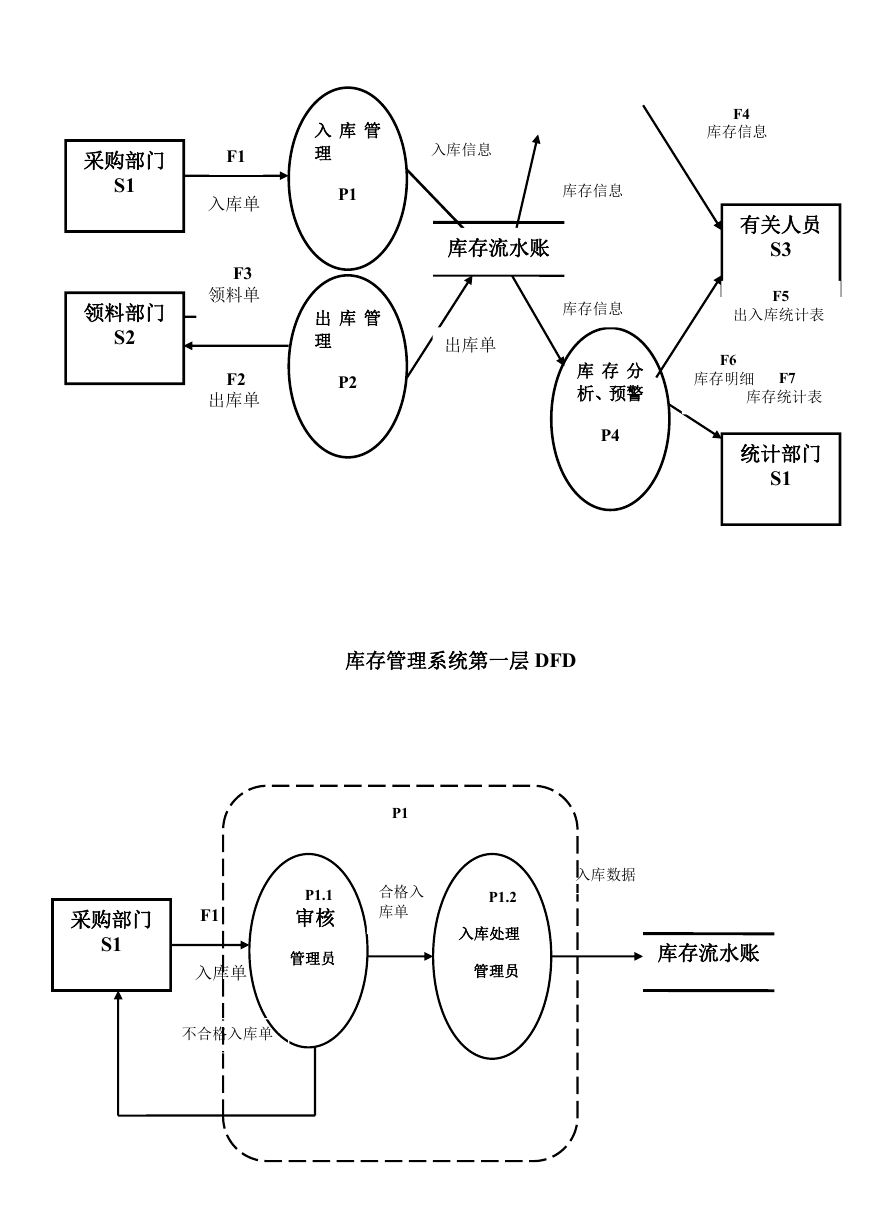

    采购部门 S1 领料部门 S2 F1 入库单 F3 领料单 F2 出库单 入 库 管 理 P1 出 库 管 理 P2 入库信息 库存流水账 出库单 库存信息 库存信息 库 存 分 析、预警 P4 F4 库存信息 有关人员 S3 F5 出入库统计表 F6 库存明细 F7 库存统计表 统计部门 S1 库存管理系统第一层 DFD P1 合格入 库单 入库数据 P1.2 入库处理 管理员 库存流水账 采购部门 S1 F1 入库单 P1.1 审核 管理员 不合格入库单

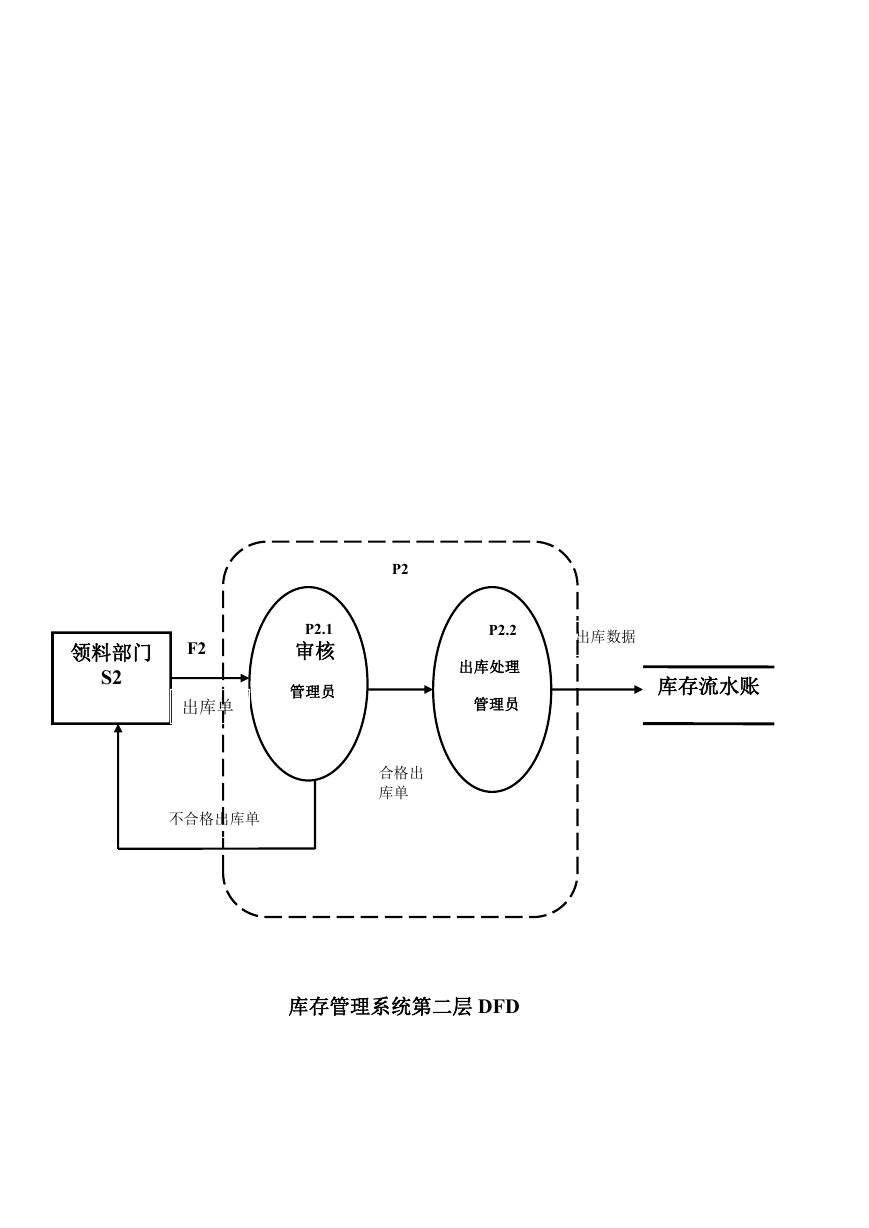

    领料部门 F2 S2 出库单 P2.1 审核 管理员 不合格出库单 P2 合格出 库单 P2.2 出库处理 管理员 出库数据 库存流水账 库存管理系统第二层 DFD

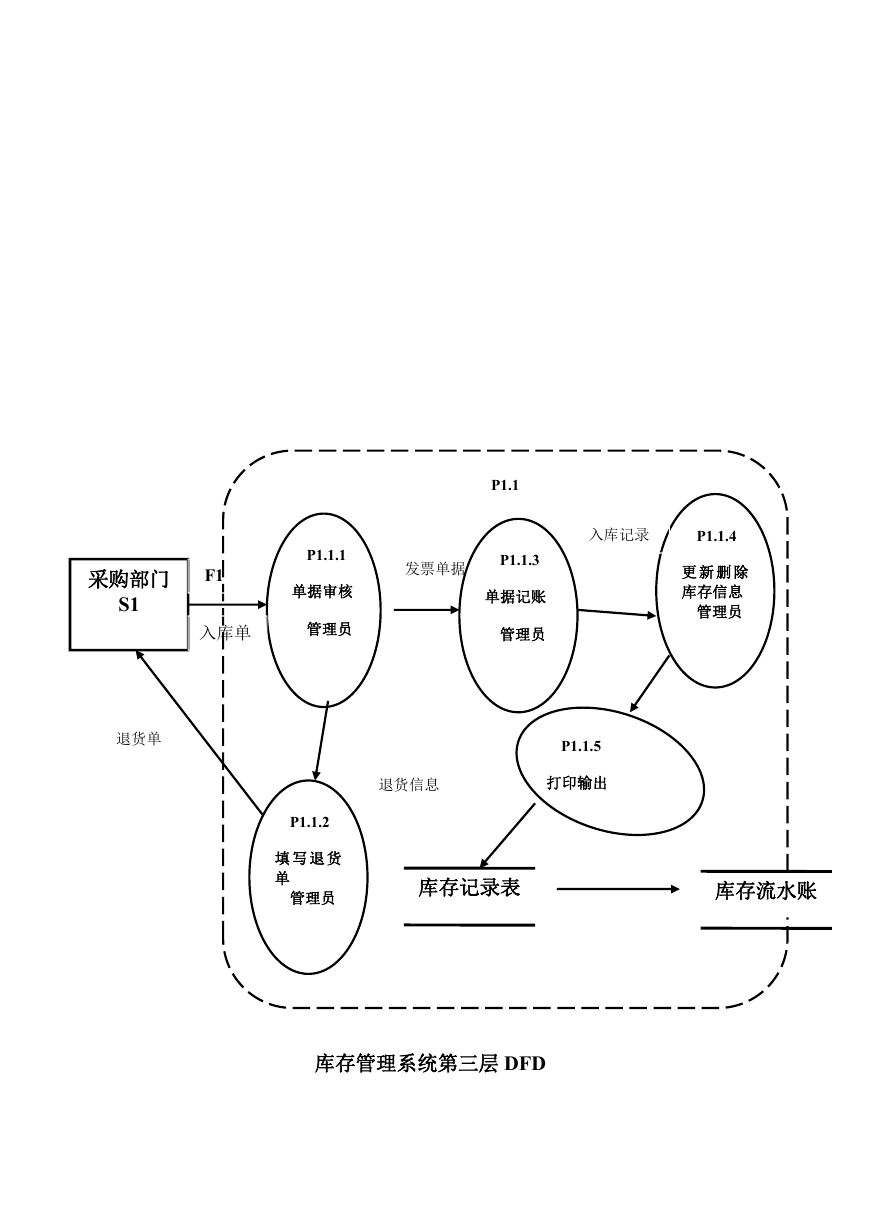

    采购部门 F1 S1 P1.1.1 单据审核 发票单据 入库单 管理员 P1.1 P1.1.3 单据记账 管理员 入库记录 P1.1.4 更 新 删 除 库存信息 管理员 退货单 退货信息 P1.1.5 打印输出 P1.1.2 填 写 退 货 单 管理员 库存记录表 库存流水账 库存管理系统第三层 DFD
