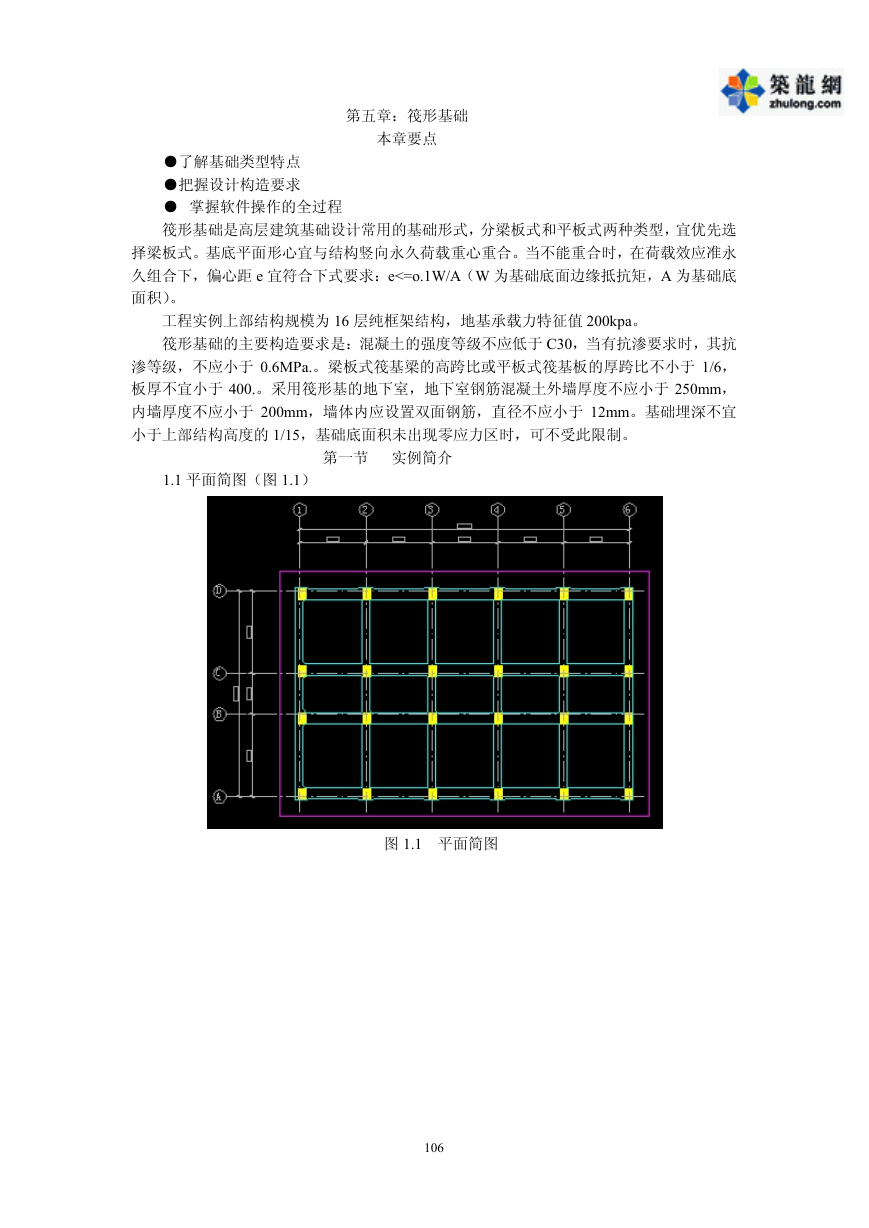

    第五章：筏形基础 本章要点 ●了解基础类型特点 ●把握设计构造要求 ● 掌握软件操作的全过程 筏形基础是高层建筑基础设计常用的基础形式，分梁板式和平板式两种类型，宜优先选 择梁板式。基底平面形心宜与结构竖向永久荷载重心重合。当不能重合时，在荷载效应准永 久组合下，偏心距 e 宜符合下式要求：e<=o.1W/A（W 为基础底面边缘抵抗矩，A 为基础底 面积）。 工程实例上部结构规模为 16 层纯框架结构，地基承载力特征值 200kpa。 筏形基础的主要构造要求是：混凝土的强度等级不应低于 C30，当有抗渗要求时，其抗 渗等级，不应小于 0.6MPa.。梁板式筏基梁的高跨比或平板式筏基板的厚跨比不小于 1/6， 板厚不宜小于 400.。采用筏形基的地下室，地下室钢筋混凝土外墙厚度不应小于 250mm， 内墙厚度不应小于 200mm，墙体内应设置双面钢筋，直径不应小于 12mm。基础埋深不宜 小于上部结构高度的 1/15，基础底面积未出现零应力区时，可不受此限制。 1.1 平面简图（图 1.1） 第一节 实例简介 图 1.1 平面简图 106

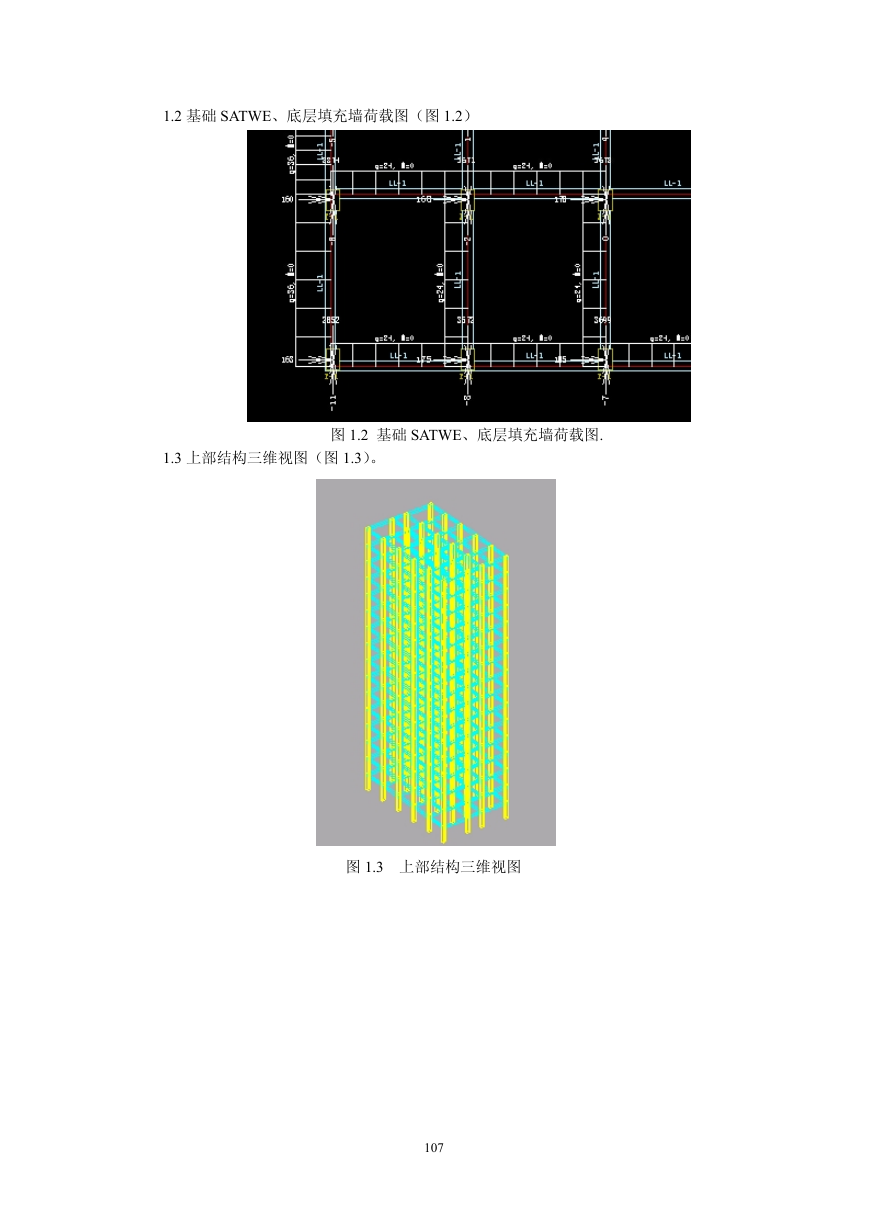

    1.2 基础 SATWE、底层填充墙荷载图（图 1.2） 图 1.2 基础 SATWE、底层填充墙荷载图. 1.3 上部结构三维视图（图 1.3）。 图 1.3 上部结构三维视图 107

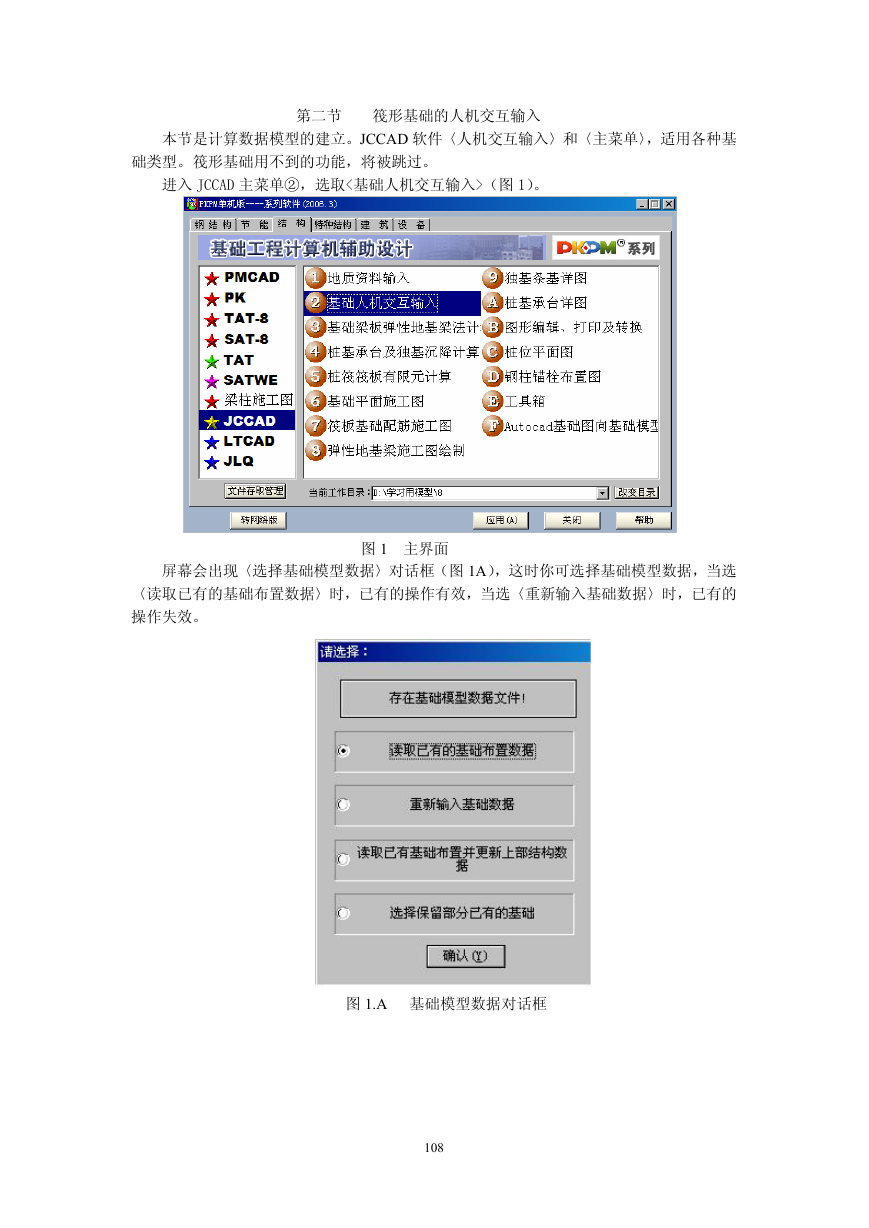

    第二节 筏形基础的人机交互输入 本节是计算数据模型的建立。JCCAD 软件〈人机交互输入〉和〈主菜单〉，适用各种基 础类型。筏形基础用不到的功能，将被跳过。 进入 JCCAD 主菜单②，选取<基础人机交互输入>（图 1）。 图 1 主界面 屏幕会出现〈选择基础模型数据〉对话框（图 1A），这时你可选择基础模型数据，当选 〈读取已有的基础布置数据〉时，已有的操作有效，当选〈重新输入基础数据〉时，已有的 操作失效。 图 1.A 基础模型数据对话框 108

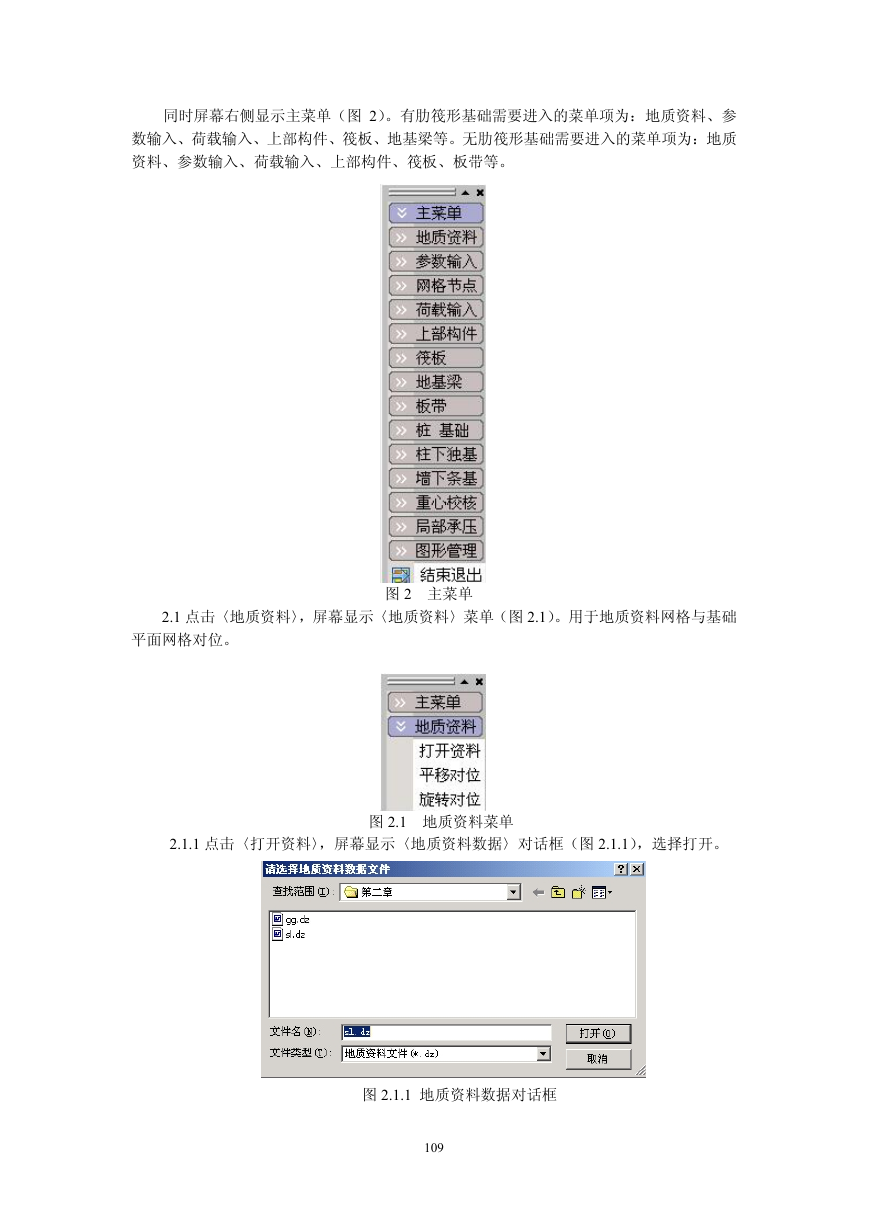

    同时屏幕右侧显示主菜单（图 2）。有肋筏形基础需要进入的菜单项为：地质资料、参 数输入、荷载输入、上部构件、筏板、地基梁等。无肋筏形基础需要进入的菜单项为：地质 资料、参数输入、荷载输入、上部构件、筏板、板带等。 2.1 点击〈地质资料〉，屏幕显示〈地质资料〉菜单（图 2.1）。用于地质资料网格与基础 图 2 主菜单 平面网格对位。 图 2.1 地质资料菜单 2.1.1 点击〈打开资料〉，屏幕显示〈地质资料数据〉对话框（图 2.1.1），选择打开。 图 2.1.1 地质资料数据对话框 109

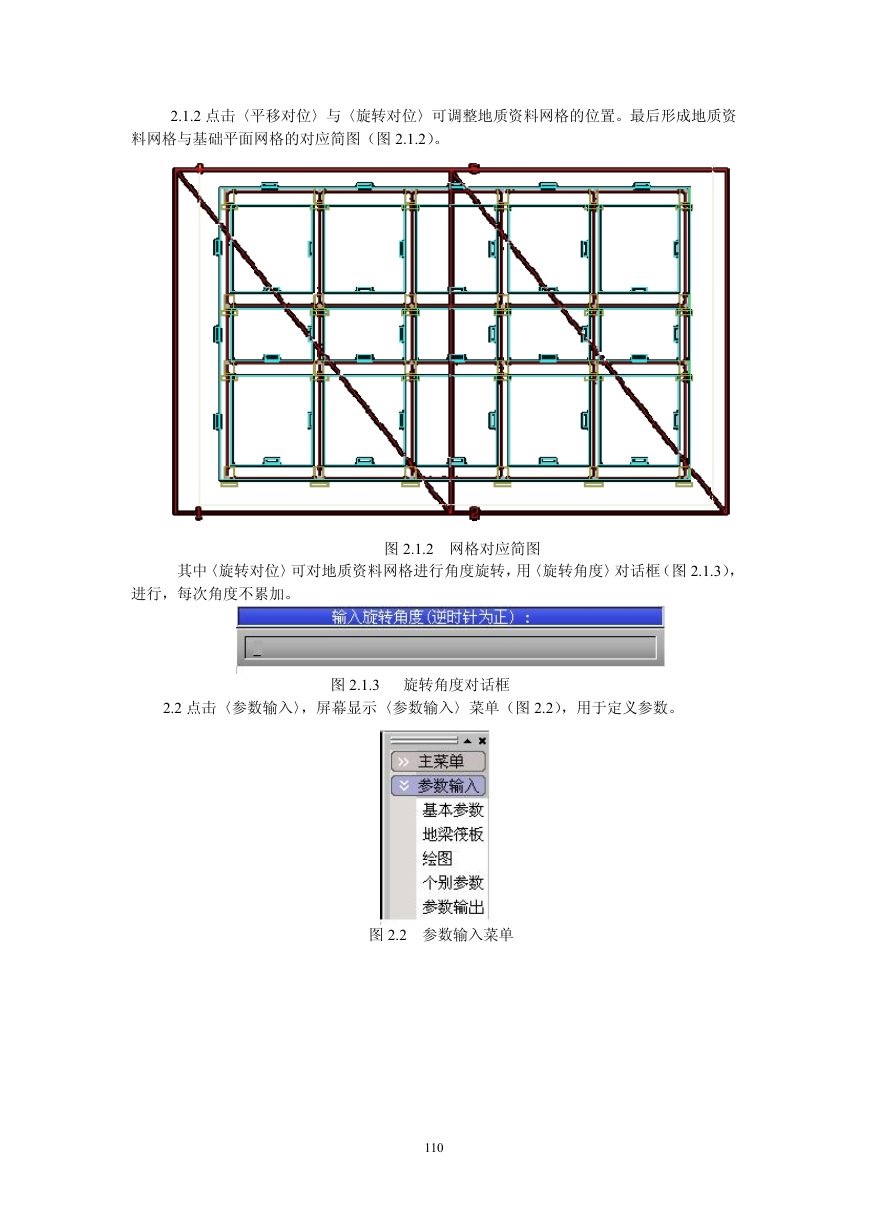

    2.1.2 点击〈平移对位〉与〈旋转对位〉可调整地质资料网格的位置。最后形成地质资 料网格与基础平面网格的对应简图（图 2.1.2）。 其中〈旋转对位〉可对地质资料网格进行角度旋转，用〈旋转角度〉对话框（图 2.1.3）， 图 2.1.2 网格对应简图 进行，每次角度不累加。 图 2.1.3 旋转角度对话框 2.2 点击〈参数输入〉，屏幕显示〈参数输入〉菜单（图 2.2），用于定义参数。 图 2.2 参数输入菜单 110

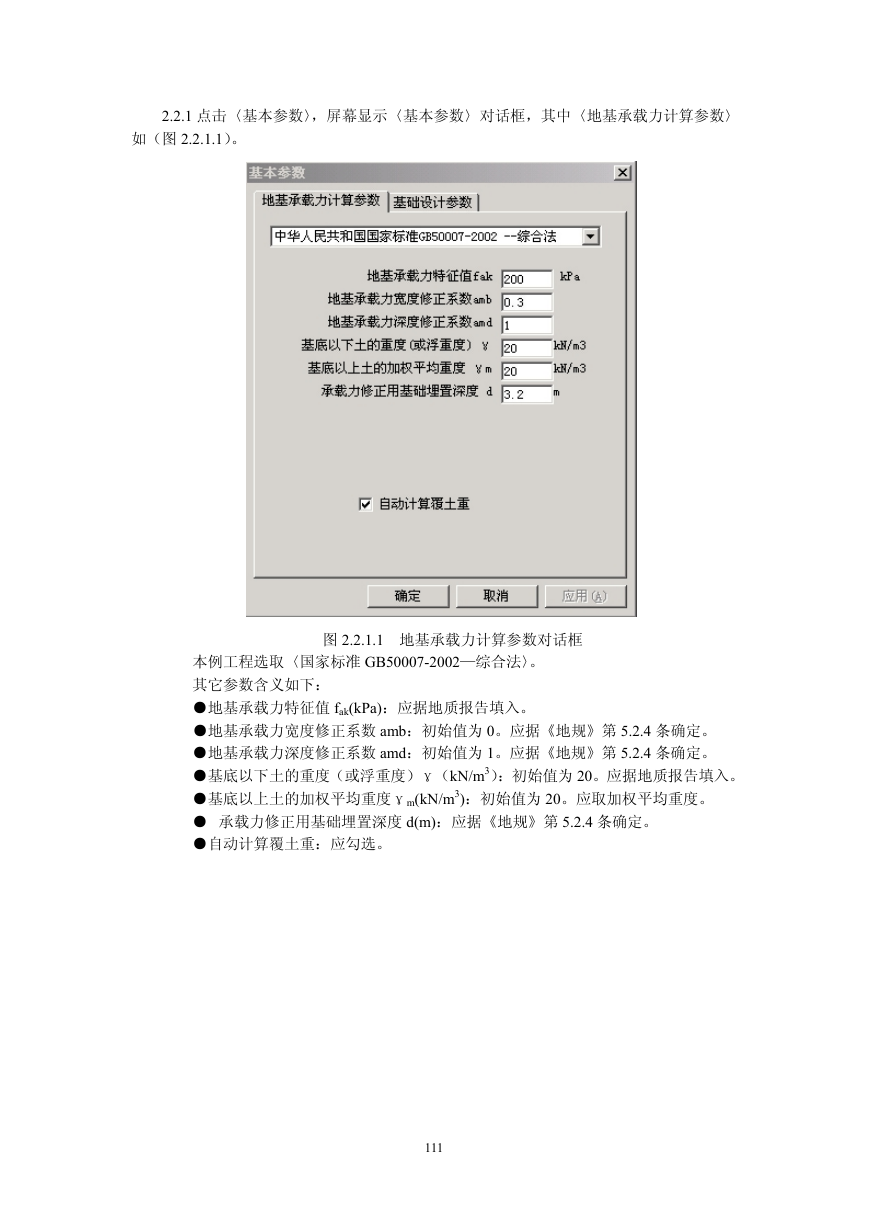

    2.2.1 点击〈基本参数〉，屏幕显示〈基本参数〉对话框，其中〈地基承载力计算参数〉 如（图 2.2.1.1）。 图 2.2.1.1 地基承载力计算参数对话框 本例工程选取〈国家标准 GB50007-2002—综合法〉。 其它参数含义如下： ●地基承载力特征值 fak(kPa)：应据地质报告填入。 ●地基承载力宽度修正系数 amb：初始值为 0。应据《地规》第 5.2.4 条确定。 ●地基承载力深度修正系数 amd：初始值为 1。应据《地规》第 5.2.4 条确定。 ●基底以下土的重度（或浮重度）γ（kN/m3）：初始值为 20。应据地质报告填入。 ●基底以上土的加权平均重度γm(kN/m3)：初始值为 20。应取加权平均重度。 ● 承载力修正用基础埋置深度 d(m)：应据《地规》第 5.2.4 条确定。 ●自动计算覆土重：应勾选。 111

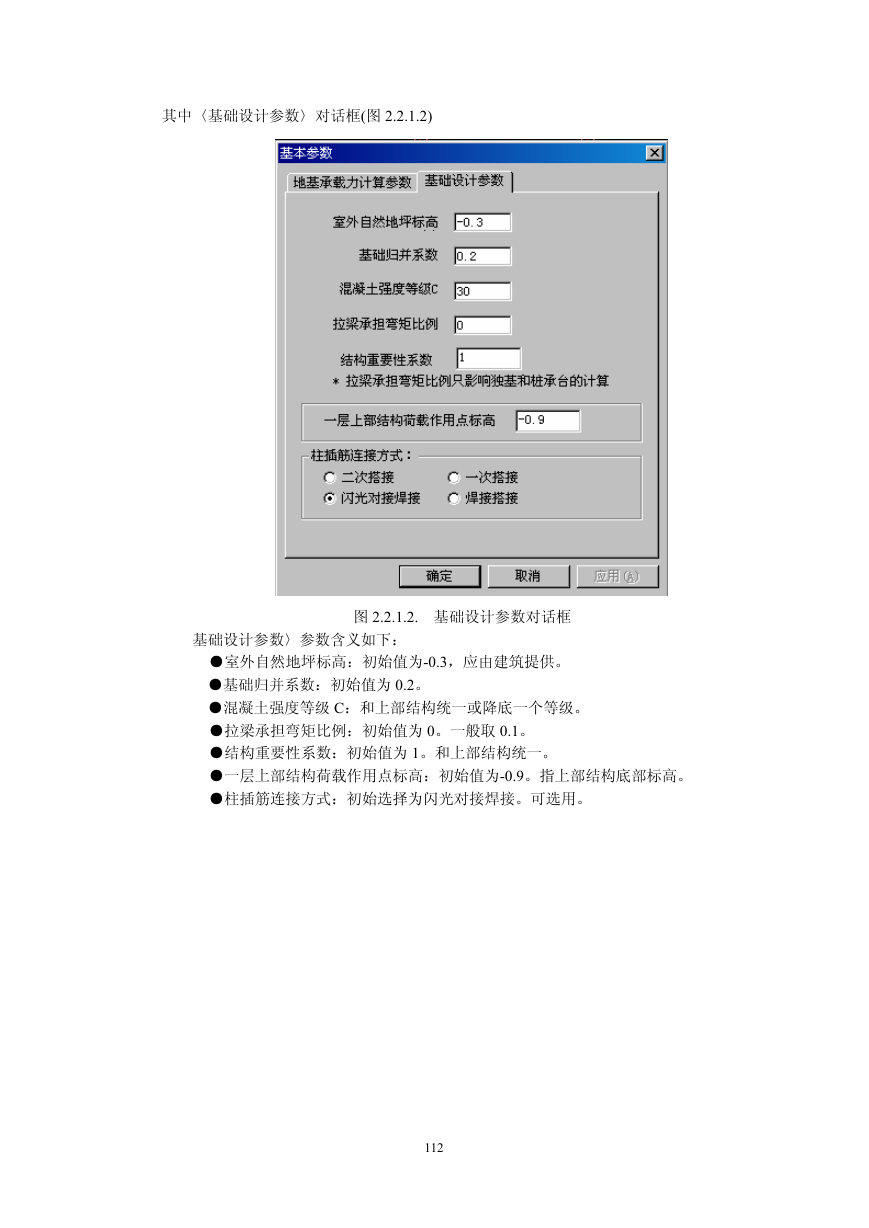

    其中〈基础设计参数〉对话框(图 2.2.1.2) 图 2.2.1.2. 基础设计参数对话框 基础设计参数〉参数含义如下： ●室外自然地坪标高：初始值为-0.3，应由建筑提供。 ●基础归并系数：初始值为 0.2。 ●混凝土强度等级 C：和上部结构统一或降底一个等级。 ●拉梁承担弯矩比例：初始值为 0。一般取 0.1。 ●结构重要性系数：初始值为 1。和上部结构统一。 ●一层上部结构荷载作用点标高：初始值为-0.9。指上部结构底部标高。 ●柱插筋连接方式：初始选择为闪光对接焊接。可选用。 112
    2.2.3 击〈绘图参数〉，屏幕显示〈绘图参数输入〉对话框(图 2.2.3)，用于设置绘图 参数。 图 2.2.3 绘图参数输入对话框 2.2.4：点击〈个别参数〉：可用〈围区布置〉、〈窗口布置〉、〈轴线布置〉以及〈直接布 置〉方式，选定特殊节点进行参数修改。修改参数内容同 2.2.1 的内容。 2.2.5 点击〈参数输出〉，屏幕显示〈基础输入基本参数〉（图 2.2.5），可用来校对参 数的输入是否正确。 图 2.2.5 基础输入基本参数 113
