1 网络工程设计概述

1.1 综合布线系统

1.2 综合布线系统特点

1.3 综合布线技术的发展趋势

2 设计目标及意义

2.1 设计目的

2.2 设计意义

2.3 网络拓扑图

3 需求分析

4 综合布线系统设计方法及内容

4.1 设计目标

4.2 设计原则

4.3 综合布线各子系统设计

4.3.1 工作区子系统的设计

4.3.2垂直干线子系统的设计

4.3.3 水平布线子系统的设计

4.3.4 管理子系统的设计

4.3.5 设备间子系统的设计

4.3.6 建筑群子系统的设计

4.3.7 信息插座的设计

4.4 系统工程的设计

4.4.1 工程的走线图

5 设备清单

总结

参考文献

附录1

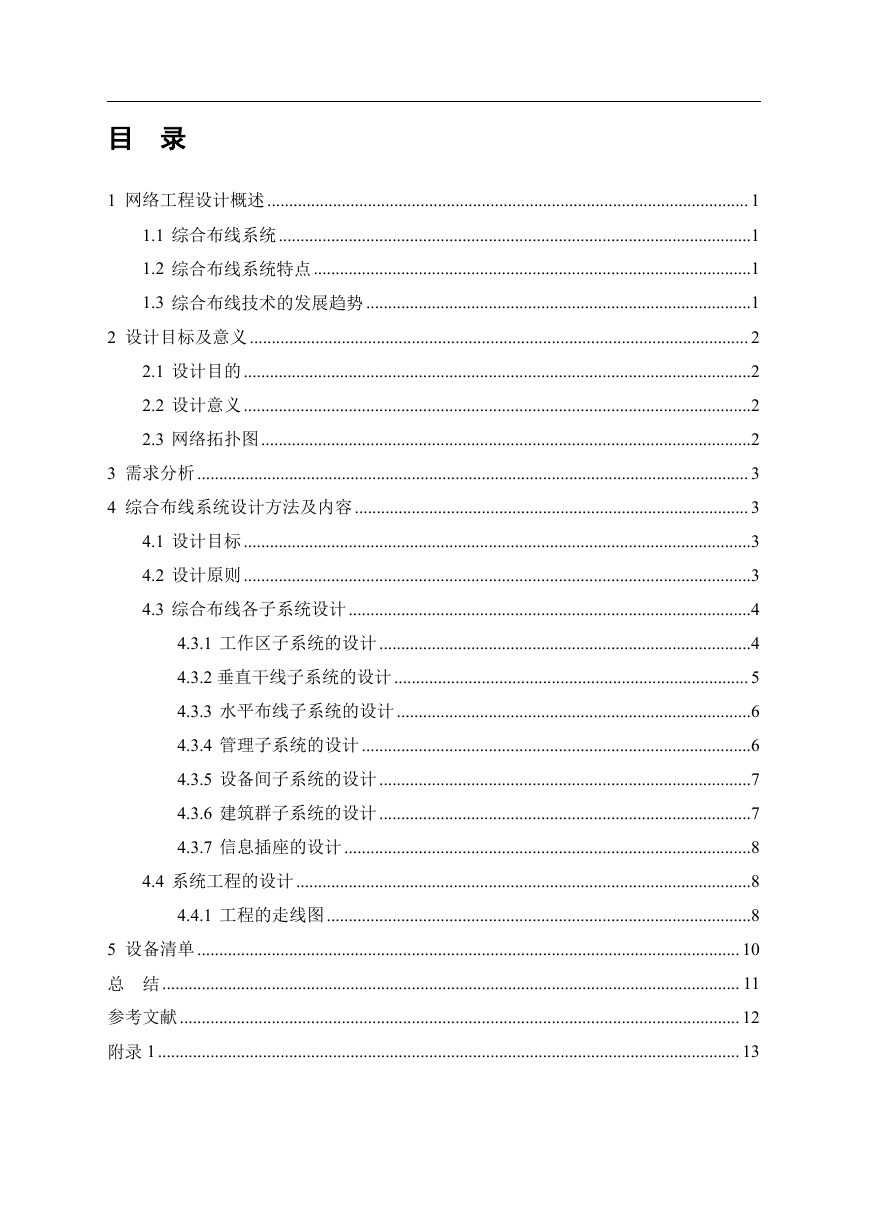

目录 1 网络工程设计概述.............................................................................................................. 1 1.1 综合布线系统............................................................................................................1 1.2 综合布线系统特点....................................................................................................1 1.3 综合布线技术的发展趋势........................................................................................1 2 设计目标及意义.................................................................................................................. 2 2.1 设计目的....................................................................................................................2 2.2 设计意义....................................................................................................................2 2.3 网络拓扑图................................................................................................................2 3 需求分析.............................................................................................................................. 3 4 综合布线系统设计方法及内容.......................................................................................... 3 4.1 设计目标....................................................................................................................3 4.2 设计原则....................................................................................................................3 4.3 综合布线各子系统设计............................................................................................4 4.3.1 工作区子系统的设计.....................................................................................4 4.3.2 垂直干线子系统的设计................................................................................. 5 4.3.3 水平布线子系统的设计.................................................................................6 4.3.4 管理子系统的设计.........................................................................................6 4.3.5 设备间子系统的设计.....................................................................................7 4.3.6 建筑群子系统的设计.....................................................................................7 4.3.7 信息插座的设计.............................................................................................8 4.4 系统工程的设计........................................................................................................8 4.4.1 工程的走线图.................................................................................................8 5 设备清单............................................................................................................................ 10 总结.................................................................................................................................... 11 参考文献................................................................................................................................ 12 附录 1..................................................................................................................................... 13

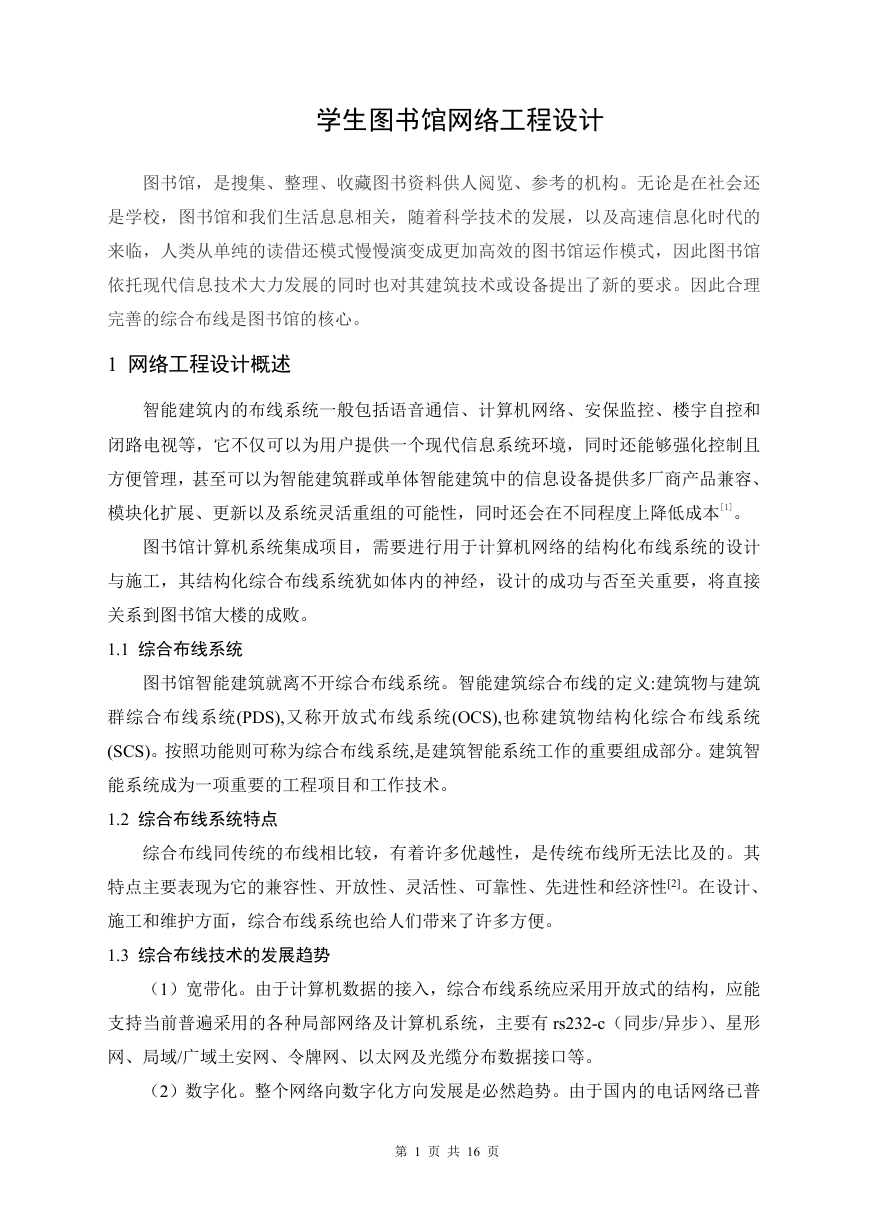

学生图书馆网络工程设计图书馆，是搜集、整理、收藏图书资料供人阅览、参考的机构。无论是在社会还是学校，图书馆和我们生活息息相关，随着科学技术的发展，以及高速信息化时代的来临，人类从单纯的读借还模式慢慢演变成更加高效的图书馆运作模式，因此图书馆依托现代信息技术大力发展的同时也对其建筑技术或设备提出了新的要求。因此合理完善的综合布线是图书馆的核心。 1 网络工程设计概述智能建筑内的布线系统一般包括语音通信、计算机网络、安保监控、楼宇自控和闭路电视等，它不仅可以为用户提供一个现代信息系统环境，同时还能够强化控制且方便管理，甚至可以为智能建筑群或单体智能建筑中的信息设备提供多厂商产品兼容、模块化扩展、更新以及系统灵活重组的可能性，同时还会在不同程度上降低成本[1]。图书馆计算机系统集成项目，需要进行用于计算机网络的结构化布线系统的设计与施工，其结构化综合布线系统犹如体内的神经，设计的成功与否至关重要，将直接关系到图书馆大楼的成败。 1.1 综合布线系统图书馆智能建筑就离不开综合布线系统。智能建筑综合布线的定义:建筑物与建筑群综合布线系统(PDS),又称开放式布线系统(OCS),也称建筑物结构化综合布线系统 (SCS)。按照功能则可称为综合布线系统,是建筑智能系统工作的重要组成部分。建筑智能系统成为一项重要的工程项目和工作技术。 1.2 综合布线系统特点综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性[2]。在设计、施工和维护方面，综合布线系统也给人们带来了许多方便。 1.3 综合布线技术的发展趋势（1）宽带化。由于计算机数据的接入，综合布线系统应采用开放式的结构，应能支持当前普遍采用的各种局部网络及计算机系统，主要有 rs232-c（同步/异步）、星形网、局域/广域土安网、令牌网、以太网及光缆分布数据接口等。（2）数字化。整个网络向数字化方向发展是必然趋势。由于国内的电话网络已普第 1 页共 16 页

遍使用程控交换技术、光缆和数字微波传输技术，从模拟向数字的转化比较容易实现；而电视图像系统目前普遍使用的是模拟制，使用面大且广，向数字化转换有一定的难度。（3）综合化。综合化是综合布线系统的又一发展方向，除综合电话、计算机数据、会议电话、监视电视等之外，更多的是需要综合图像、监控、火灾报警、保安防盗报警、楼宇设备及技术管理系统等。（4）智能化。综合布线是一种开放式结构，能适应智能建筑开放式布局及智能结构的求。（5）个人化。个人化也是一种目标。网络连接后，人们完全可以在家庭办公，将设计文件、信息由网络传向对方。在办公室也无需一人设一张办公桌，而可以随意使用办公室里某个桌子上的电话、计算机工作，使办公自动化达到较高的程度[3]。 2 设计目标及意义 2.1 设计目的为了实现电子检索和电子图书的阅览，以适应图书馆智能化发展的要求，一所图书馆内会拥有大量计算机，而网络内的普通数据和多媒体数据的传输量非常大，要求建立通信和计算机网络实现信息通信自动化，为此需建立结构化布线系统。 2.2 设计意义良好的网络环境可以使学生高效的获取有价值的信息，本课程结课论文实现了图书馆校园网的组建，使图书馆网络的使用更加的快捷与方便，学生们享受到更好地网络服务。在本次设计中，主要需要解决的问题是如何通过自学和所学过的综合布线知识和计算机网络知识，设计规划出图书馆的校园网，使学生能够更加安全、稳定的使用网络。 2.3 网络拓扑图图书馆基本制管理图书馆的局域网，安全策略等都在千兆汇聚交换机上实现。如图 2.1 所示，网络中心放置 2 台核心交换机，图书馆放 1 台千兆汇聚交换机，图书馆交换机和网络中心的核心交换机使用千兆光纤连接。网络中心的 2 台核心交换机使用 FDDI。各个楼层使用集群管理，这样，小的接入交换机通过汇聚到别的接入交换机上，这样的小汇聚交换机通过光纤连接到千兆的汇聚交换机上，和网络中心的核心交换机第 2 页共 14 页

构成 3 层网络结构。 3 需求分析 Internet 迅速发展，全球正在通过计算机网络进行各种通信、办公的应用已经开始普及，使用的技术也日臻成熟。根据用户需求和图书馆规模的实际情况，满足各信息点到设备间的距离在非屏蔽双绞线的 90m 有效传输距离内。方便管理，减少图书馆空间的占用，综合布线系统不专设楼层配线间，采用 BD/FD 合二为一的方式，即楼层配线间和设备间合二为一，水平布线和垂直布线合为一条链路。因此，图书馆综合布线系统合并成以下 6 个子系统：工作区子系统，配线（水平）/垂直子系统，干线子系统，设备间子系统，管理间子系统，建筑群子系统。 4 综合布线系统设计方法及内容 4.1 设计目标图书馆综合布线系统的目标是：为图书馆计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。本设计注重实用性与先进性的结合。整个网络的设计采用开放性的网络体系，以方便网络的升级、扩展和互联。保证不同网络产品之间的相互联合协同工作，保证网络的结构、硬件平台、软件平台具有良好的向上、向下的兼容性和通用性。图书馆的综合布线系统，不仅要满足学生们在图书馆连接互联网的需求，创造良好的网络环境，而且校园网的建设必须为以后网络建设预留发展和扩容的空间。 4.2 设计原则为了保护建筑物投资者的利益，可采取“总体规划，分步实施，水平布线尽量一第 3 页共 14 页

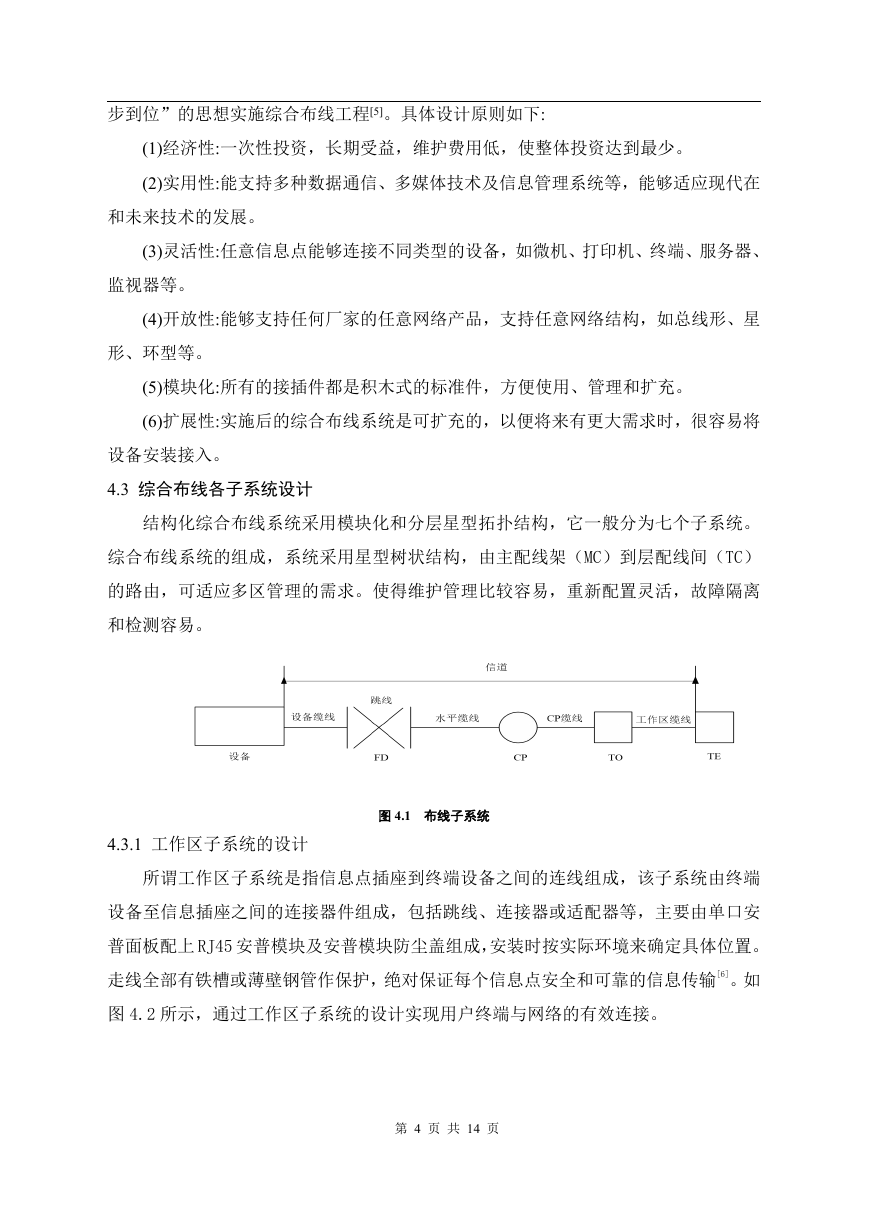

步到位”的思想实施综合布线工程[5]。具体设计原则如下: (1)经济性:一次性投资，长期受益，维护费用低，使整体投资达到最少。 (2)实用性:能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代在和未来技术的发展。 (3)灵活性:任意信息点能够连接不同类型的设备，如微机、打印机、终端、服务器、监视器等。 (4)开放性:能够支持任何厂家的任意网络产品，支持任意网络结构，如总线形、星形、环型等。 (5)模块化:所有的接插件都是积木式的标准件，方便使用、管理和扩充。 (6)扩展性:实施后的综合布线系统是可扩充的，以便将来有更大需求时，很容易将设备安装接入。 4.3 综合布线各子系统设计结构化综合布线系统采用模块化和分层星型拓扑结构，它一般分为七个子系统。综合布线系统的组成，系统采用星型树状结构，由主配线架（MC）到层配线间（TC）的路由，可适应多区管理的需求。使得维护管理比较容易，重新配置灵活，故障隔离和检测容易。 4.3.1 工作区子系统的设计图 4.1 布线子系统所谓工作区子系统是指信息点插座到终端设备之间的连线组成，该子系统由终端设备至信息插座之间的连接器件组成，包括跳线、连接器或适配器等，主要由单口安普面板配上 RJ45 安普模块及安普模块防尘盖组成，安装时按实际环境来确定具体位置。走线全部有铁槽或薄壁钢管作保护，绝对保证每个信息点安全和可靠的信息传输[6]。如图 4.2 所示，通过工作区子系统的设计实现用户终端与网络的有效连接。第 4 页共 14 页

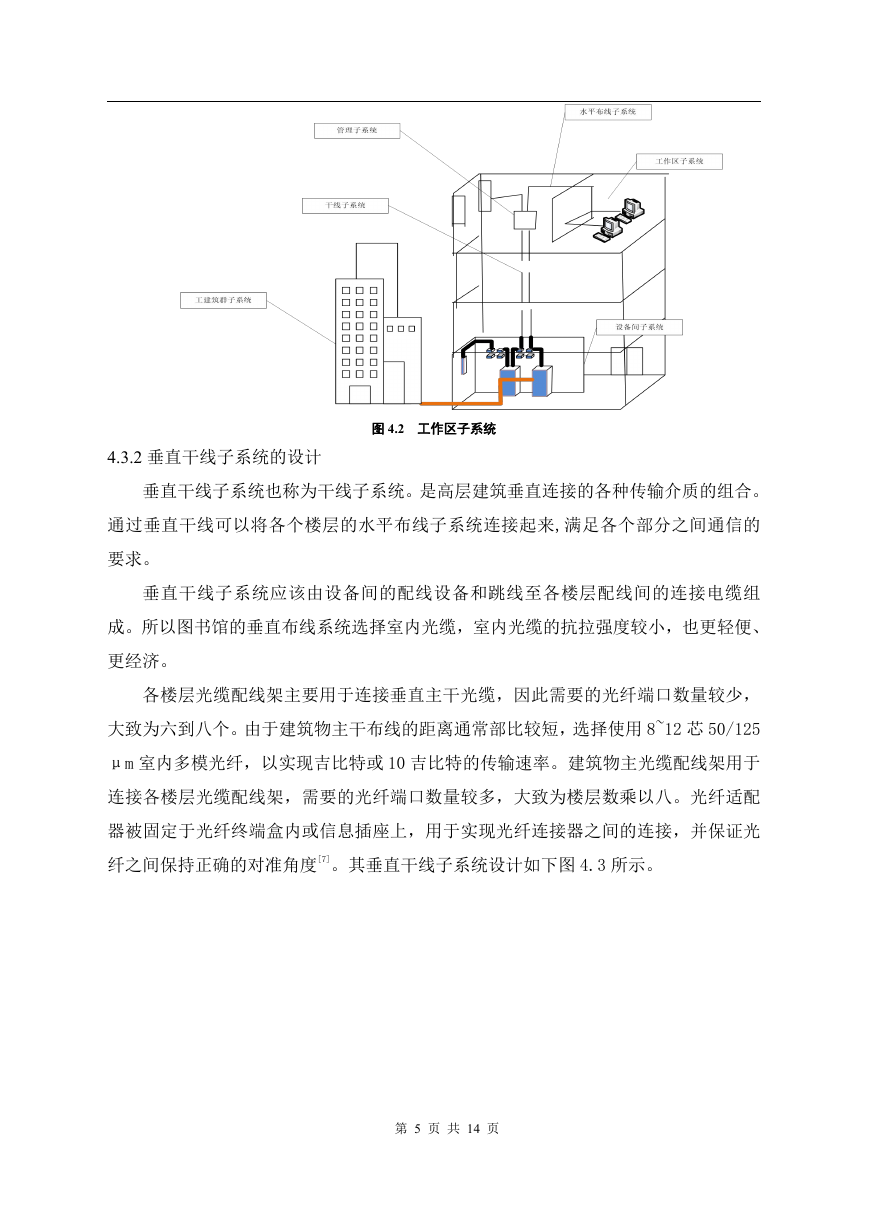

4.3.2 垂直干线子系统的设计图 4.2 工作区子系统垂直干线子系统也称为干线子系统。是高层建筑垂直连接的各种传输介质的组合。通过垂直干线可以将各个楼层的水平布线子系统连接起来,满足各个部分之间通信的要求。垂直干线子系统应该由设备间的配线设备和跳线至各楼层配线间的连接电缆组成。所以图书馆的垂直布线系统选择室内光缆，室内光缆的抗拉强度较小，也更轻便、更经济。各楼层光缆配线架主要用于连接垂直主干光缆，因此需要的光纤端口数量较少，大致为六到八个。由于建筑物主干布线的距离通常部比较短，选择使用 8~12 芯 50/125 μm 室内多模光纤，以实现吉比特或 10 吉比特的传输速率。建筑物主光缆配线架用于连接各楼层光缆配线架，需要的光纤端口数量较多，大致为楼层数乘以八。光纤适配器被固定于光纤终端盒内或信息插座上，用于实现光纤连接器之间的连接，并保证光纤之间保持正确的对准角度[7]。其垂直干线子系统设计如下图 4.3 所示。第 5 页共 14 页

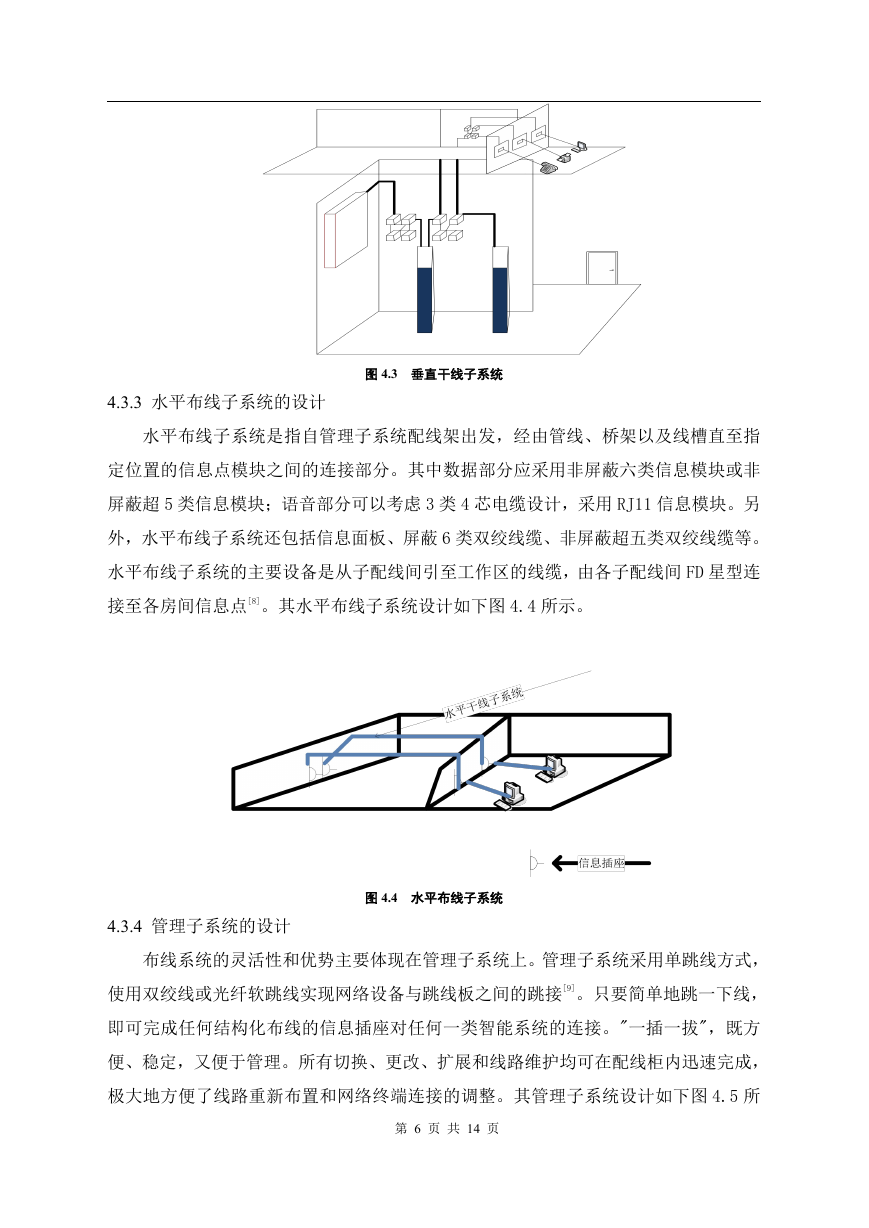

4.3.3 水平布线子系统的设计图 4.3 垂直干线子系统水平布线子系统是指自管理子系统配线架出发，经由管线、桥架以及线槽直至指定位置的信息点模块之间的连接部分。其中数据部分应采用非屏蔽六类信息模块或非屏蔽超 5 类信息模块；语音部分可以考虑 3 类 4 芯电缆设计，采用 RJ11 信息模块。另外，水平布线子系统还包括信息面板、屏蔽 6 类双绞线缆、非屏蔽超五类双绞线缆等。水平布线子系统的主要设备是从子配线间引至工作区的线缆，由各子配线间 FD 星型连接至各房间信息点[8]。其水平布线子系统设计如下图 4.4 所示。 4.3.4 管理子系统的设计图 4.4 水平布线子系统布线系统的灵活性和优势主要体现在管理子系统上。管理子系统采用单跳线方式，使用双绞线或光纤软跳线实现网络设备与跳线板之间的跳接[9]。只要简单地跳一下线，即可完成任何结构化布线的信息插座对任何一类智能系统的连接。"一插一拔"，既方便、稳定，又便于管理。所有切换、更改、扩展和线路维护均可在配线柜内迅速完成，极大地方便了线路重新布置和网络终端连接的调整。其管理子系统设计如下图 4.5 所第 6 页共 14 页
