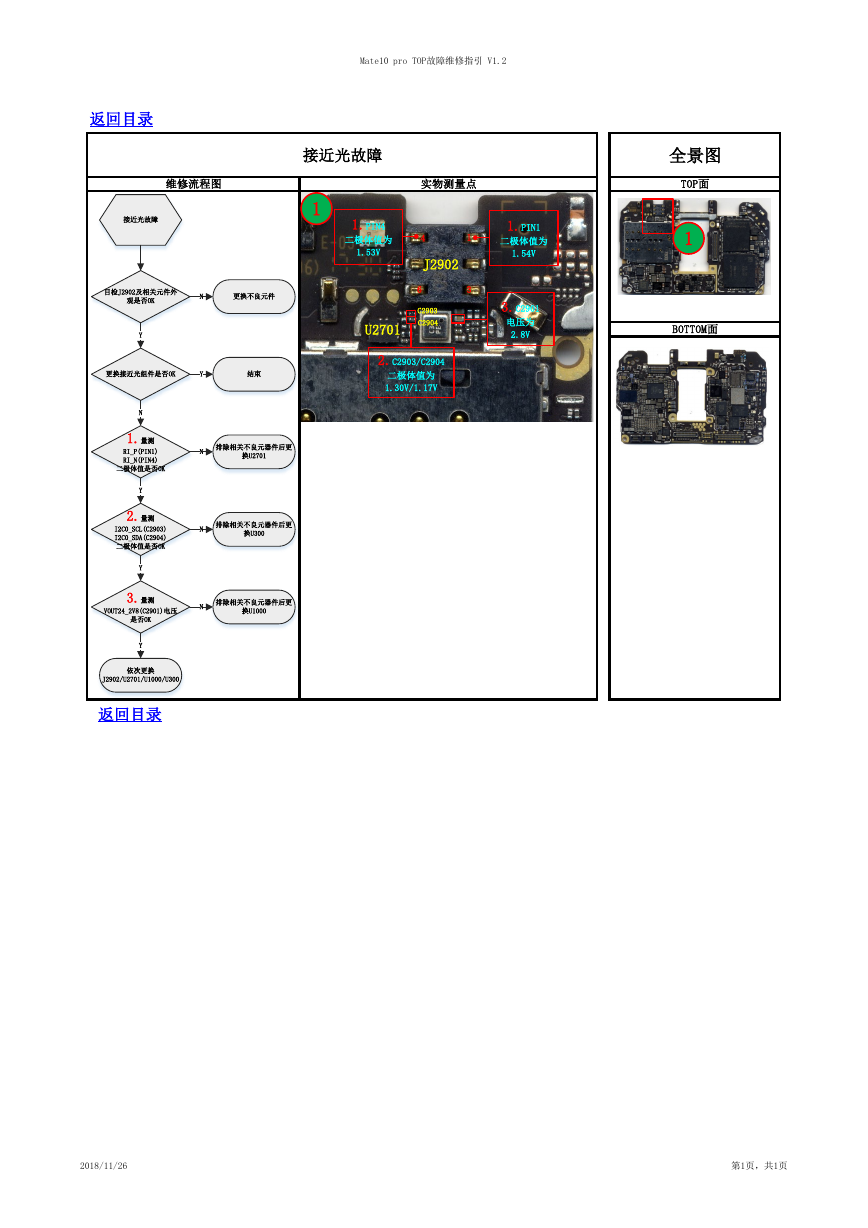

Mate10 pro TOP故障维修指引 V1.2 接近光故障 维修流程图 实物测量点 返回目录 接近光故障 1 1.PIN4 二极体值为 1.53V 1 3 4 J2902 6 C2903 C2904 1.PIN1 二极体值为 1.54V 3.C2901 电压为 2.8V 目检J2902及相关元件外 观是否OK N 更换不良元件 Y U2701 全景图 TOP面 1 BOTTOM面 更换接近光组件是否OK Y 结束 2.C2903/C2904 二极体值为 1.30V/1.17V N N N 排除相关不良元器件后更 换U2701 排除相关不良元器件后更 换U300 排除相关不良元器件后更 换U1000 N 1.量测 RI_P(PIN1) RI_N(PIN4) 二极体值是否OK Y 2.量测 I2C0_SCL(C2903) I2C0_SDA(C2904) 二极体值是否OK Y 3.量测 VOUT24_2V8(C2901)电压 是否OK Y 依次更换 J2902/U2701/U1000/U300 返回目录 2018/11/26 第1页，共1页
