VSC-HVDC工程应用分析徐政浙江大学 HVDC&FACTS Research Center 0571-87952074, www.hvdc.cn 2011年6月

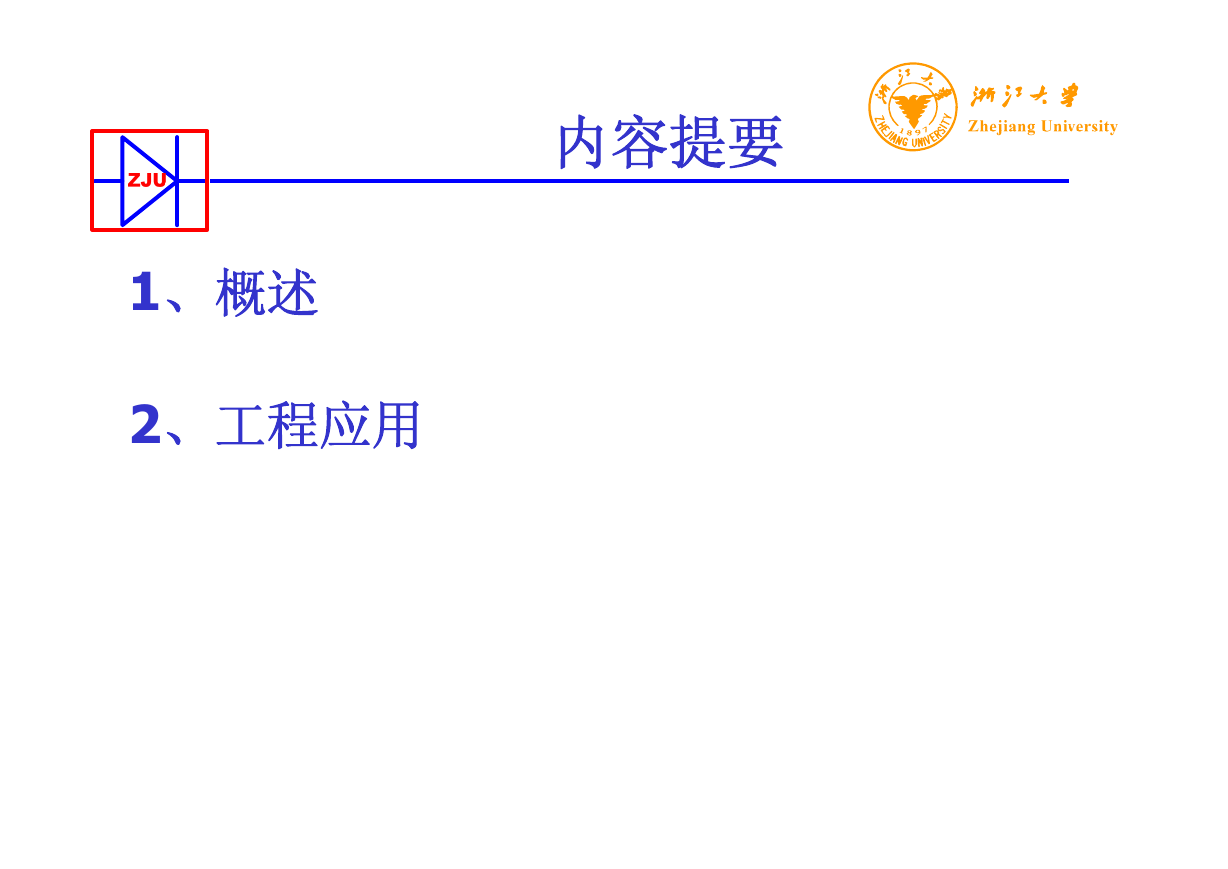

内容提要 1、概述 2、工程应用

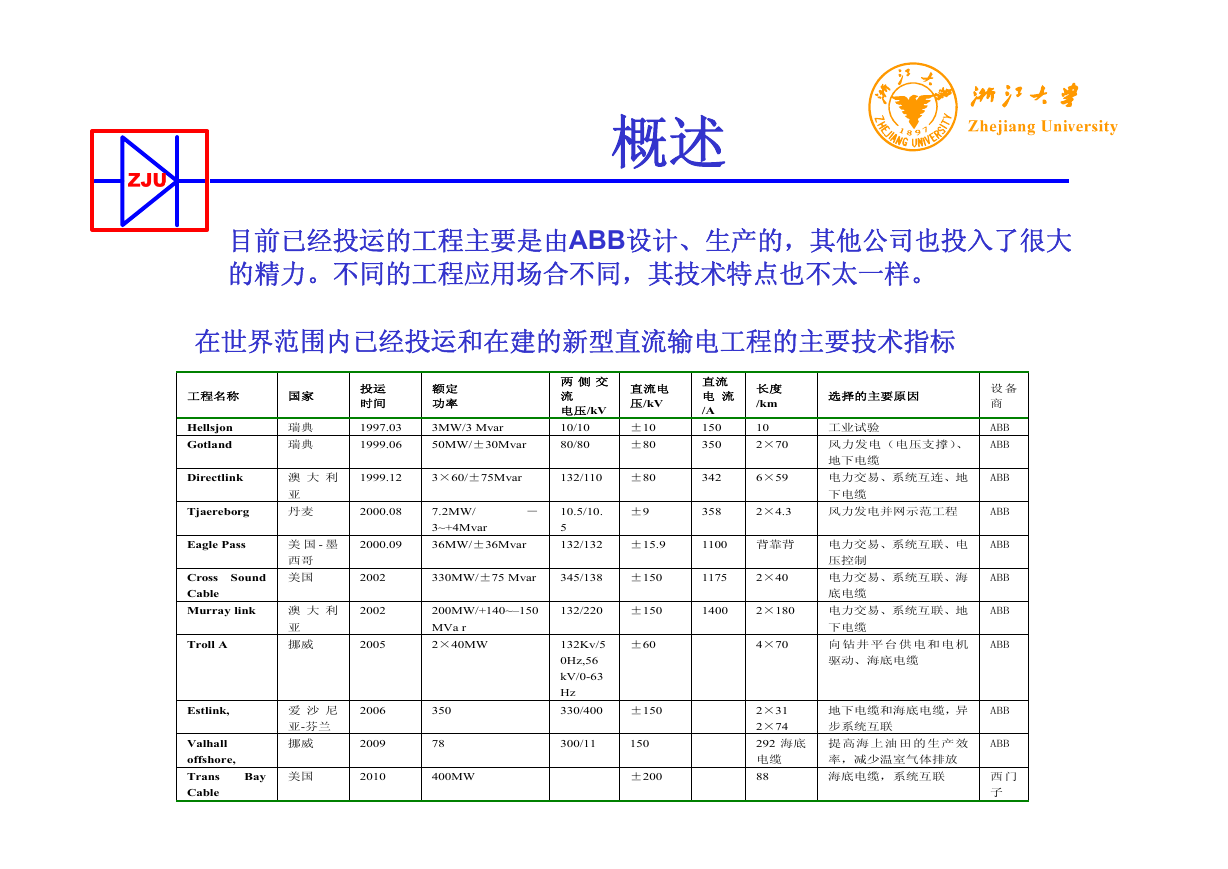

概述目前已经投运的工程主要是由ABB设计、生产的，其他公司也投入了很大的精力。不同的工程应用场合不同，其技术特点也不太一样。在世界范围内已经投运和在建的新型直流输电工程的主要技术指标工程名称国家投运时间额定功率 Hellsjon Gotland 瑞典瑞典 1997.03 1999.06 3MW/3 Mvar 50MW/±30Mvar 两侧交流电压/kV 10/10 80/80 直流电压/kV ±10 ±80 直流电流 /A 150 350 长度 /km 10 2×70 选择的主要原因工业试验风力发电（电压支撑）、地下电缆设备商 ABB ABB Directlink 澳大利 1999.12 3×60/±75Mvar 132/110 ±80 342 6×59 电力交易、系统互连、地 ABB Tjaereborg Eagle Pass 亚丹麦美国 - 墨西哥 Cross Sound Cable Murray link 澳大利美国 Troll A 亚挪威 2000.08 2000.09 － 7.2MW/ 3~+4Mvar 36MW/±36Mvar 10.5/10. 5 132/132 ±9 358 2×4.3 风力发电并网示范工程 ABB 下电缆 ±15.9 1100 背靠背电力交易、系统互联、电 ABB 压控制 2002 330MW/±75 Mvar 345/138 ±150 1175 2×40 电力交易、系统互联、海 ABB 132/220 ±150 1400 2×180 电力交易、系统互联、地 ABB 底电缆 2002 2005 200MW/+140~–150 MVa r 2×40MW ±60 132Kv/5 0Hz,56 kV/0-63 Hz 330/400 ±150 300/11 150 下电缆 4×70 向钻井平台供电和电机 ABB 驱动、海底电缆 2×31 2×74 292 海底电缆 88 地下电缆和海底电缆，异步系统互联提高海上油田的生产效率，减少温室气体排放海底电缆，系统互联 ABB ABB 西门子 400MW ±200 爱沙尼亚-芬兰挪威美国 2006 2009 2010 Estlink, Valhall offshore, Trans Cable Bay 350 78

概述 ABB公司典型工程中的换流器技术参数工程名称 Gotland Tjaereborg Directilind Hagfors 开关调制方式开关频率 [Hz] 换流器拓扑两电平 Sinus PWM 1950 投运时间 1999 2000 2000 1999 三电平 OPWM Cross Sound Cable Murrarylink 2002 三电平 3PWM Sinus PWM Estlink 2006 两电平 OPWM 1260 1350 1150 非常好中中很好低可控性电路复杂度损耗高非常好低 1260∼1650 非常好中中低低

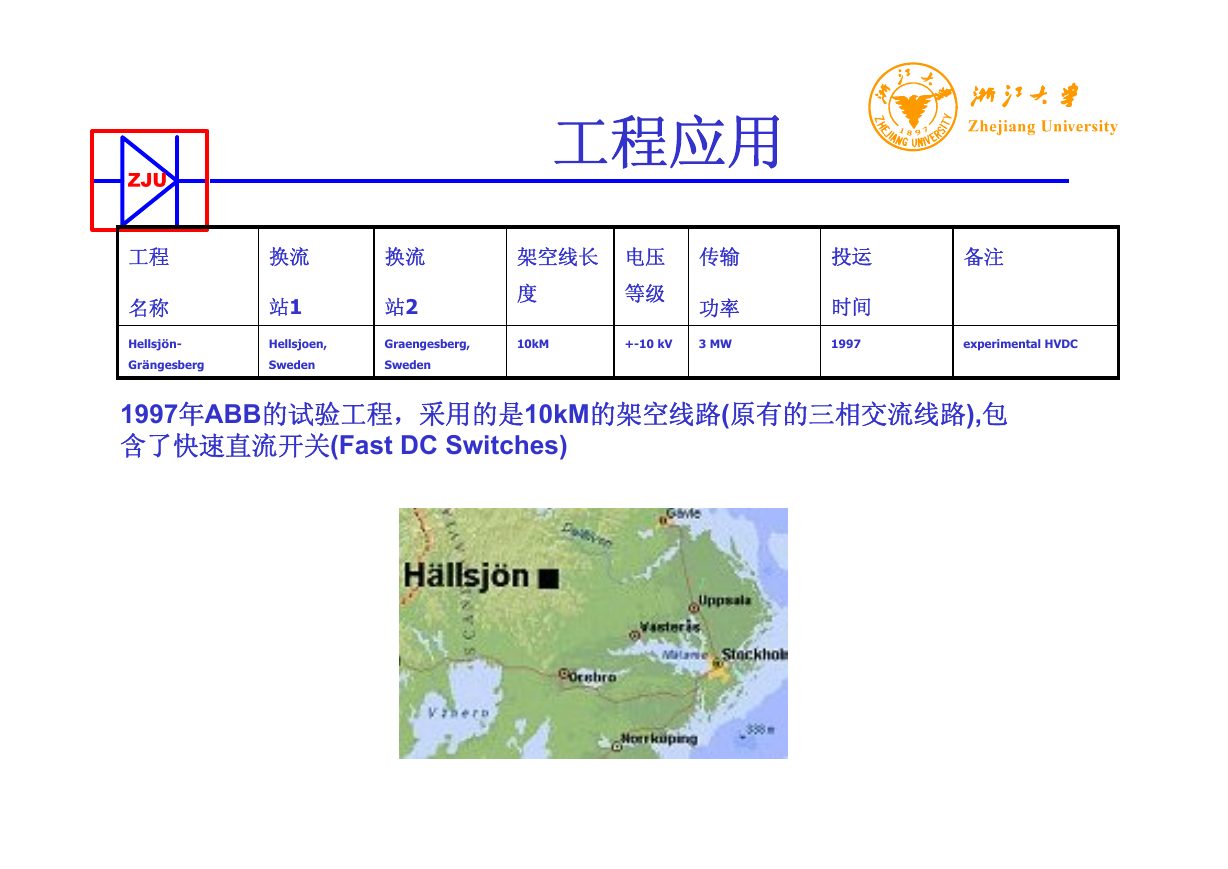

工程应用工程名称换流站1 换流站2 Hellsjön- Grängesberg Hellsjoen, Sweden Graengesberg, Sweden 架空线长电压传输度等级功率 10kM +-10 kV 3 MW 投运时间 1997 备注 experimental HVDC 1997年ABB的试验工程，采用的是10kM的架空线路(原有的三相交流线路),包含了快速直流开关(Fast DC Switches)

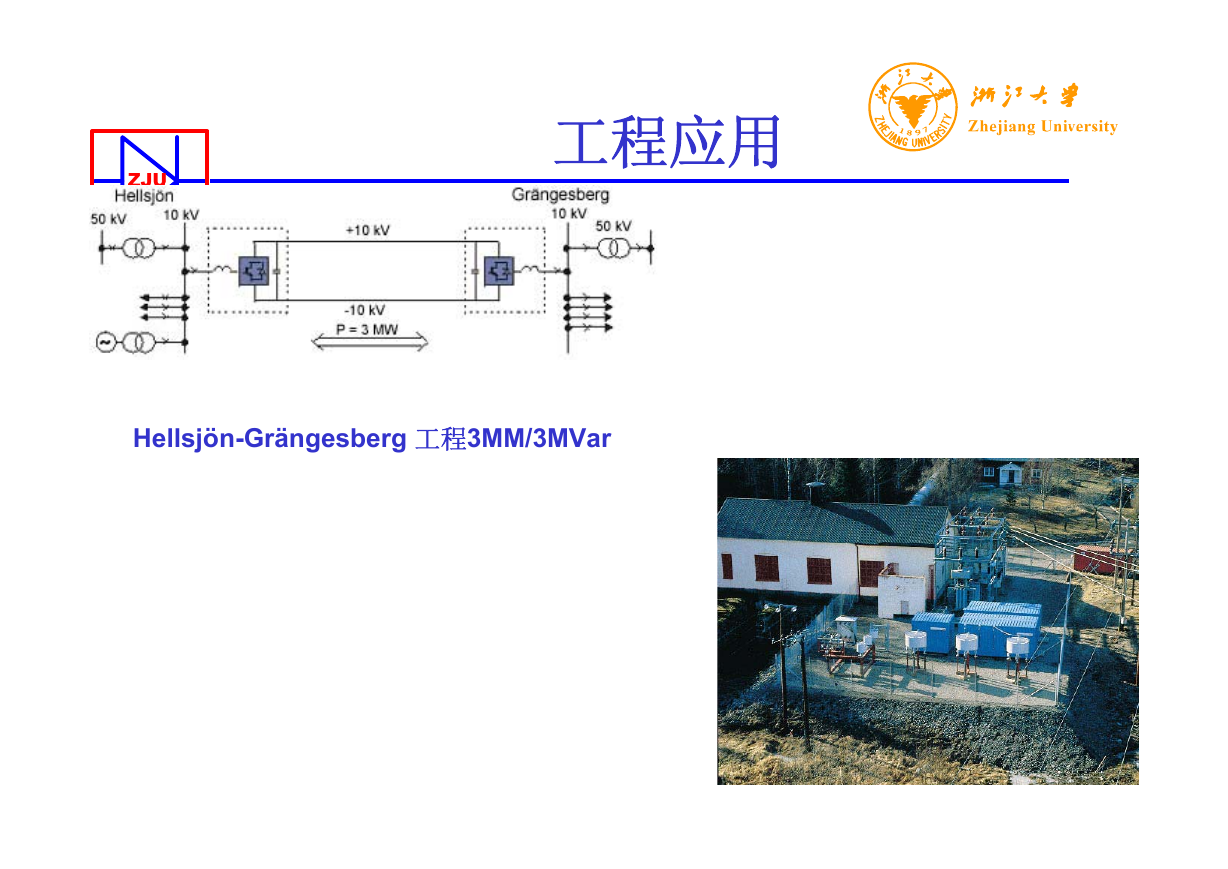

工程应用 Hellsjön-Grängesberg 工程3MM/3MVar

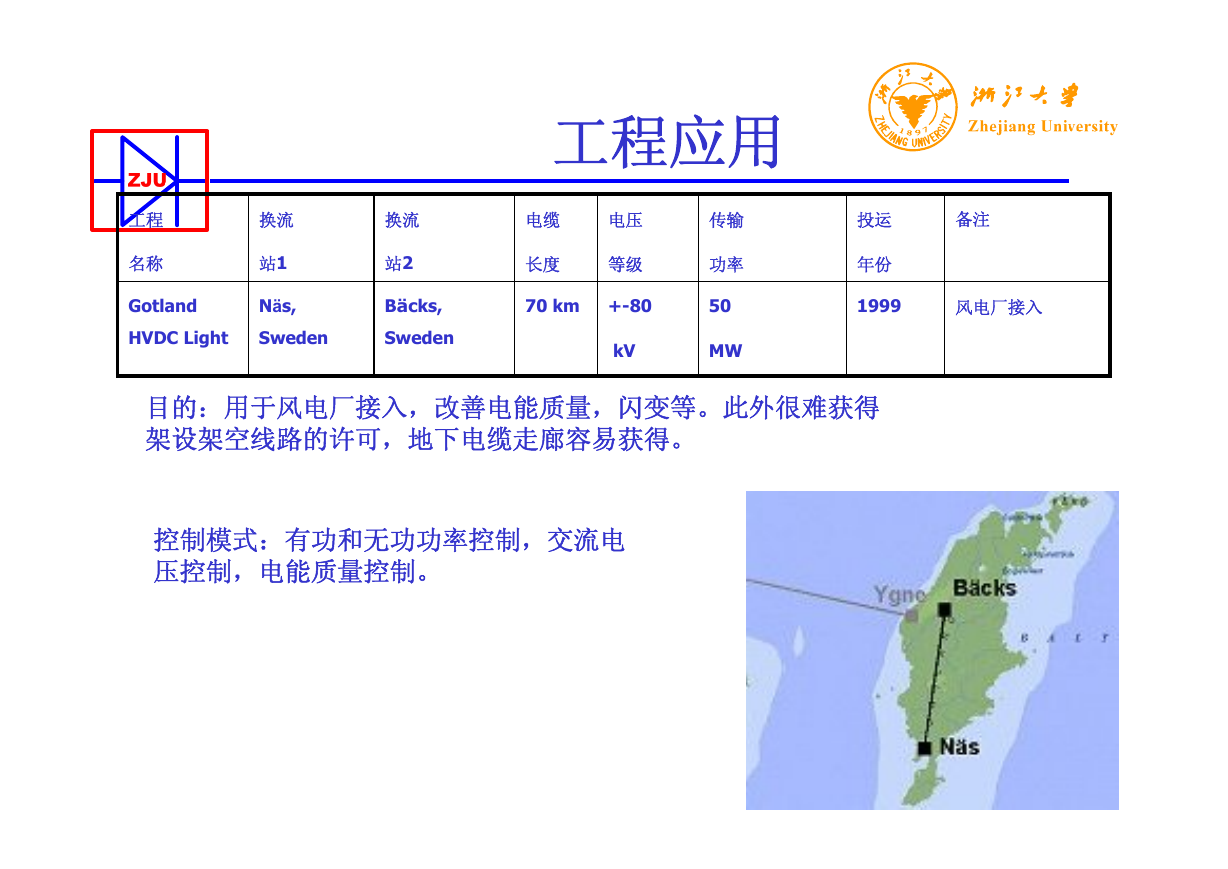

工程应用工程名称换流站1 换流站2 Gotland HVDC Light Näs, Sweden Bäcks, Sweden 电缆电压长度等级 70 km +-80 kV 传输功率 50 MW 投运年份 1999 备注风电厂接入目的：用于风电厂接入，改善电能质量，闪变等。此外很难获得架设架空线路的许可，地下电缆走廊容易获得。控制模式：有功和无功功率控制，交流电压控制，电能质量控制。

工程应用 65MVA/50MW/+-30MVar 这是世界上第一个商业化运行的 VSC- HVDC 工程。该系统为风力发电提供电压支持且采用地下电缆输送电能，对环境的影响很小。 Näs换流站
