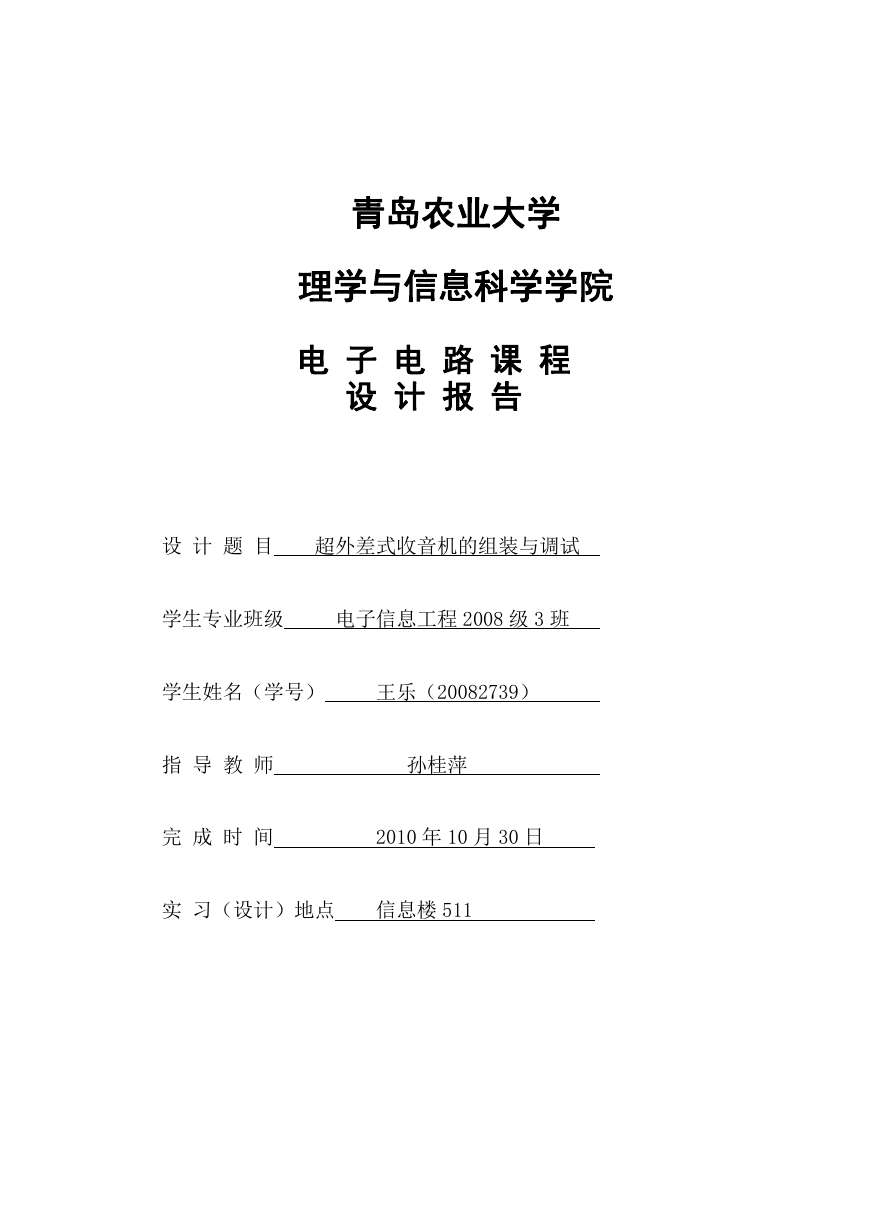

青岛农业大学 理学与信息科学学院 电 子 电 路 课 程 设 计 报 告 设 计 题 目 超外差式收音机的组装与调试 学生专业班级 电子信息工程 2008 级 3 班 学生姓名(学号) 王乐(20082739) 指 导 教 师 孙桂萍 完 成 时 间 2010 年 10 月 30 日 实 习(设计)地点 信息楼 511

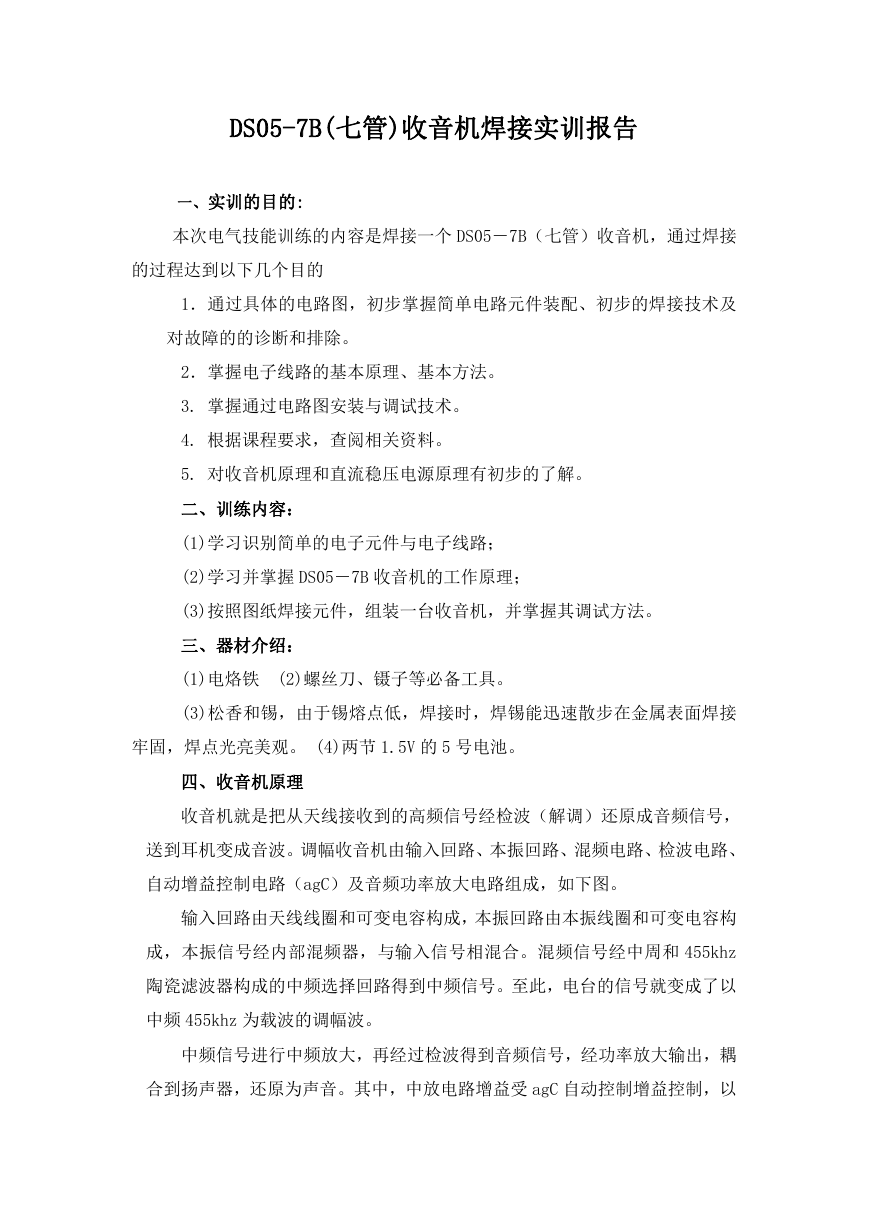

DS05-7B(七管)收音机焊接实训报告 一、实训的目的: 本次电气技能训练的内容是焊接一个 DS05-7B(七管)收音机,通过焊接 的过程达到以下几个目的 1.通过具体的电路图,初步掌握简单电路元件装配、初步的焊接技术及 对故障的的诊断和排除。 2.掌握电子线路的基本原理、基本方法。 3. 掌握通过电路图安装与调试技术。 4. 根据课程要求,查阅相关资料。 5. 对收音机原理和直流稳压电源原理有初步的了解。 二、训练内容: (1)学习识别简单的电子元件与电子线路; (2)学习并掌握 DS05-7B 收音机的工作原理; (3)按照图纸焊接元件,组装一台收音机,并掌握其调试方法。 三、器材介绍: (1)电烙铁 (2)螺丝刀、镊子等必备工具。 (3)松香和锡,由于锡熔点低,焊接时,焊锡能迅速散步在金属表面焊接 牢固,焊点光亮美观。 (4)两节 1.5V 的 5 号电池。 四、收音机原理 收音机就是把从天线接收到的高频信号经检波(解调)还原成音频信号, 送到耳机变成音波。调幅收音机由输入回路、本振回路、混频电路、检波电路、 自动增益控制电路(agC)及音频功率放大电路组成,如下图。 输入回路由天线线圈和可变电容构成,本振回路由本振线圈和可变电容构 成,本振信号经内部混频器,与输入信号相混合。混频信号经中周和 455khz 陶瓷滤波器构成的中频选择回路得到中频信号。至此,电台的信号就变成了以 中频 455khz 为载波的调幅波。 中频信号进行中频放大,再经过检波得到音频信号,经功率放大输出,耦 合到扬声器,还原为声音。其中,中放电路增益受 agC 自动控制增益控制,以

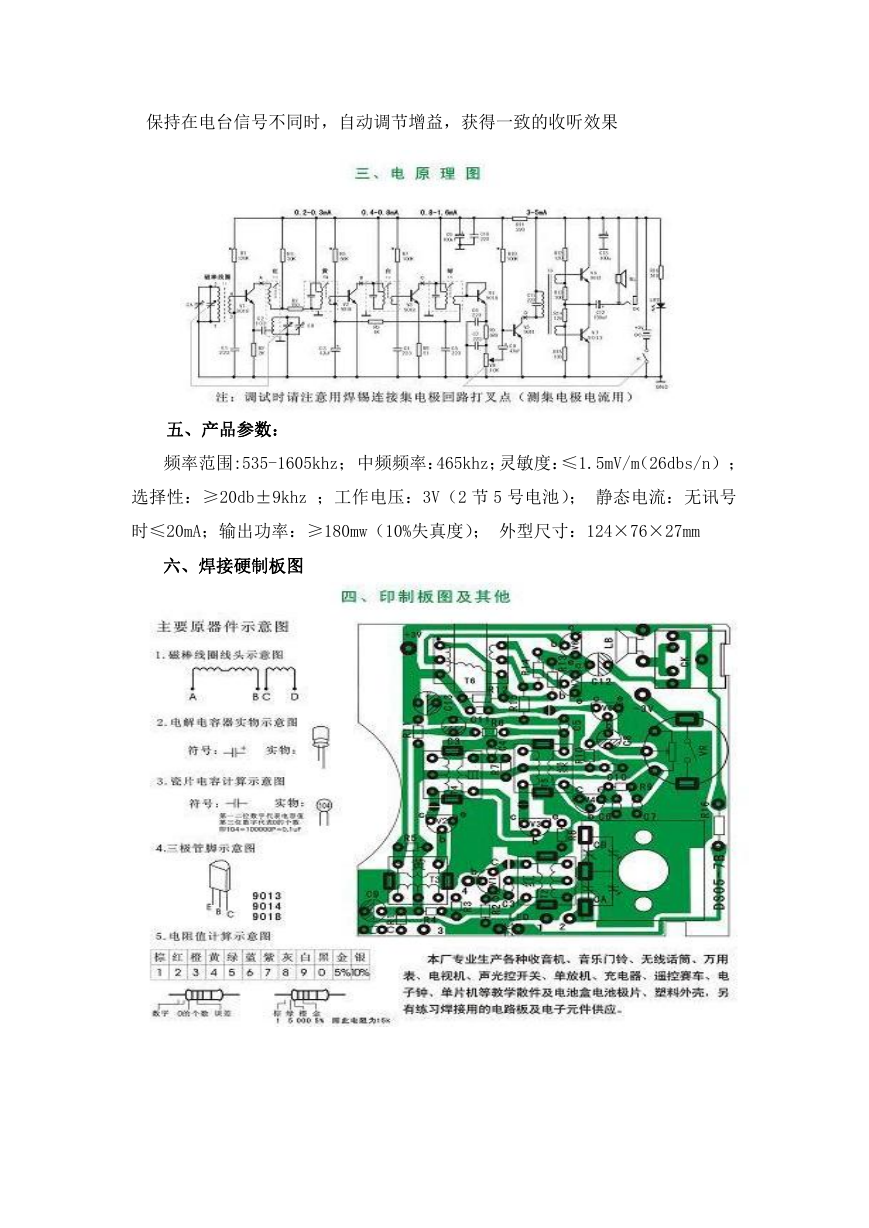

保持在电台信号不同时,自动调节增益,获得一致的收听效果 五、产品参数: 频率范围:535-1605khz;中频频率:465khz;灵敏度:≤1.5mV/m(26dbs/n); 选择性:≥20db±9khz ;工作电压:3V(2 节 5 号电池); 静态电流:无讯号 时≤20mA;输出功率:≥180mw(10%失真度); 外型尺寸:124×76×27mm 六、焊接硬制板图

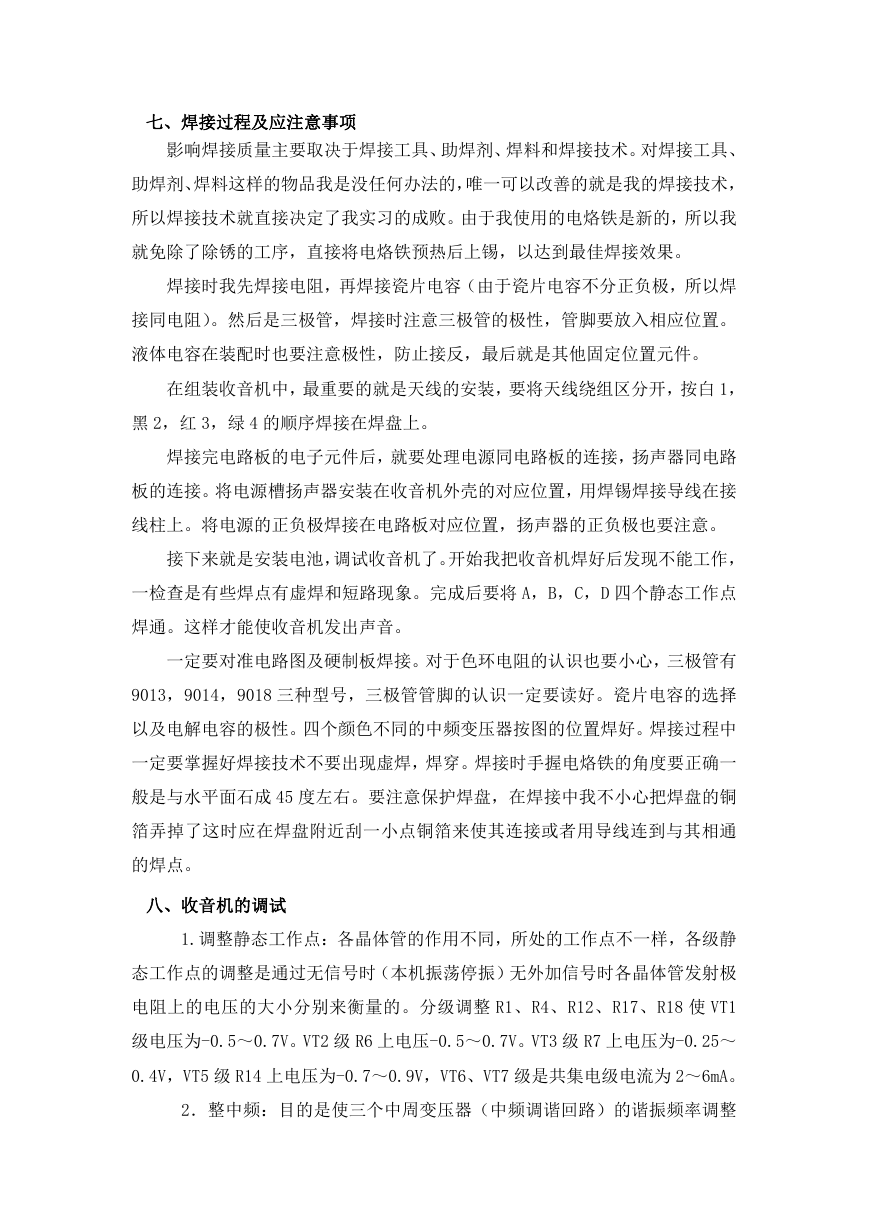

七、焊接过程及应注意事项 影响焊接质量主要取决于焊接工具、助焊剂、焊料和焊接技术。对焊接工具、 助焊剂、焊料这样的物品我是没任何办法的,唯一可以改善的就是我的焊接技术, 所以焊接技术就直接决定了我实习的成败。由于我使用的电烙铁是新的,所以我 就免除了除锈的工序,直接将电烙铁预热后上锡,以达到最佳焊接效果。 焊接时我先焊接电阻,再焊接瓷片电容(由于瓷片电容不分正负极,所以焊 接同电阻)。然后是三极管,焊接时注意三极管的极性,管脚要放入相应位置。 液体电容在装配时也要注意极性,防止接反,最后就是其他固定位置元件。 在组装收音机中,最重要的就是天线的安装,要将天线绕组区分开,按白 1, 黑 2,红 3,绿 4 的顺序焊接在焊盘上。 焊接完电路板的电子元件后,就要处理电源同电路板的连接,扬声器同电路 板的连接。将电源槽扬声器安装在收音机外壳的对应位置,用焊锡焊接导线在接 线柱上。将电源的正负极焊接在电路板对应位置,扬声器的正负极也要注意。 接下来就是安装电池,调试收音机了。开始我把收音机焊好后发现不能工作, 一检查是有些焊点有虚焊和短路现象。完成后要将 A,B,C,D 四个静态工作点 焊通。这样才能使收音机发出声音。 一定要对准电路图及硬制板焊接。对于色环电阻的认识也要小心,三极管有 9013,9014,9018 三种型号,三极管管脚的认识一定要读好。瓷片电容的选择 以及电解电容的极性。四个颜色不同的中频变压器按图的位置焊好。焊接过程中 一定要掌握好焊接技术不要出现虚焊,焊穿。焊接时手握电烙铁的角度要正确一 般是与水平面石成 45 度左右。要注意保护焊盘,在焊接中我不小心把焊盘的铜 箔弄掉了这时应在焊盘附近刮一小点铜箔来使其连接或者用导线连到与其相通 的焊点。 八、收音机的调试 1.调整静态工作点:各晶体管的作用不同,所处的工作点不一样,各级静 态工作点的调整是通过无信号时(本机振荡停振)无外加信号时各晶体管发射极 电阻上的电压的大小分别来衡量的。分级调整 R1、R4、R12、R17、R18 使 VT1 级电压为-0.5~0.7V。VT2 级 R6 上电压-0.5~0.7V。VT3 级 R7 上电压为-0.25~ 0.4V,VT5 级 R14 上电压为-0.7~0.9V,VT6、VT7 级是共集电级电流为 2~6mA。 2.整中频:目的是使三个中周变压器(中频调谐回路)的谐振频率调整

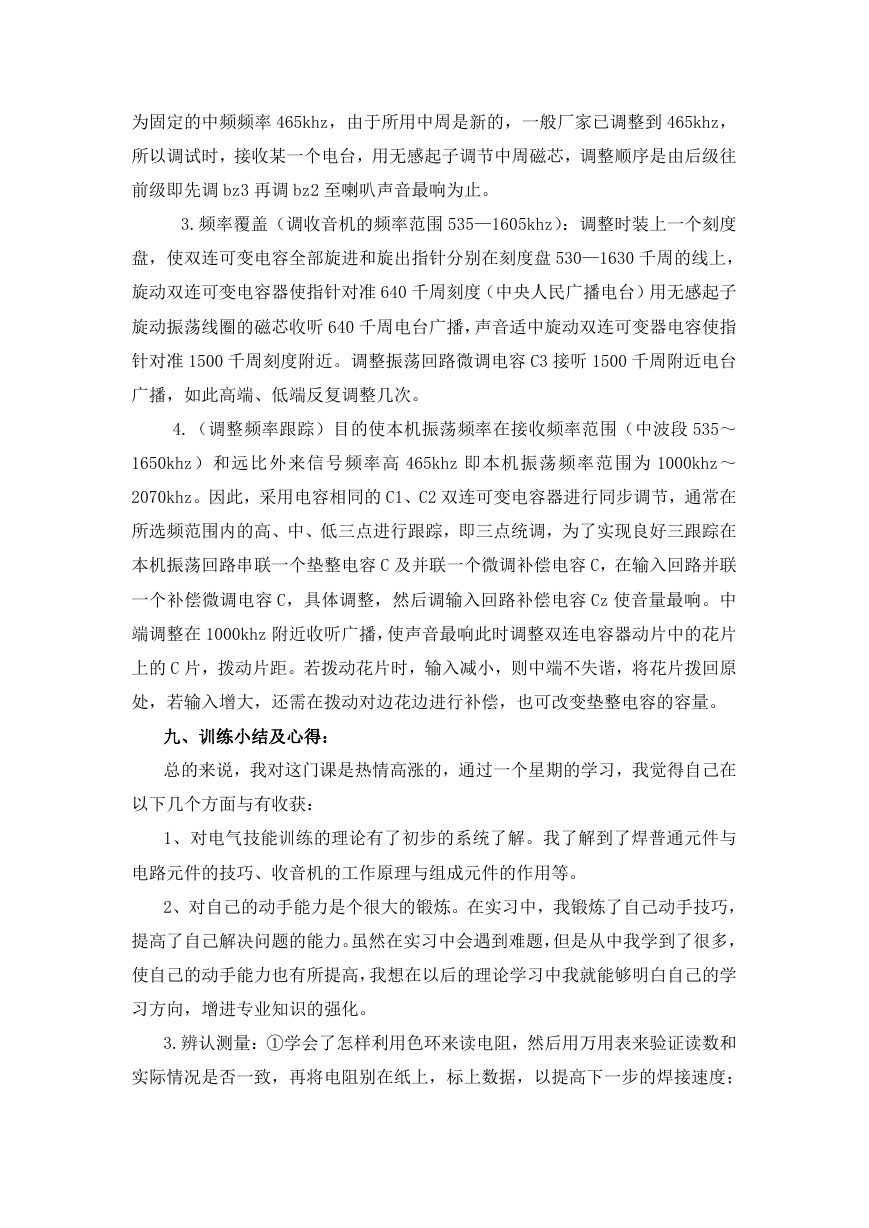

为固定的中频频率 465khz,由于所用中周是新的,一般厂家已调整到 465khz, 所以调试时,接收某一个电台,用无感起子调节中周磁芯,调整顺序是由后级往 前级即先调 bz3 再调 bz2 至喇叭声音最响为止。 3.频率覆盖(调收音机的频率范围 535—1605khz):调整时装上一个刻度 盘,使双连可变电容全部旋进和旋出指针分别在刻度盘 530—1630 千周的线上, 旋动双连可变电容器使指针对准 640 千周刻度(中央人民广播电台)用无感起子 旋动振荡线圈的磁芯收听 640 千周电台广播,声音适中旋动双连可变器电容使指 针对准 1500 千周刻度附近。调整振荡回路微调电容 C3 接听 1500 千周附近电台 广播,如此高端、低端反复调整几次。 4.(调整频率跟踪)目的使本机振荡频率在接收频率范围(中波段 535~ 1650khz)和远比外来信号频率高 465khz 即本机振荡频率范围为 1000khz~ 2070khz。因此,采用电容相同的 C1、C2 双连可变电容器进行同步调节,通常在 所选频范围内的高、中、低三点进行跟踪,即三点统调,为了实现良好三跟踪在 本机振荡回路串联一个垫整电容 C 及并联一个微调补偿电容 C,在输入回路并联 一个补偿微调电容 C,具体调整,然后调输入回路补偿电容 Cz 使音量最响。中 端调整在 1000khz 附近收听广播,使声音最响此时调整双连电容器动片中的花片 上的 C 片,拨动片距。若拨动花片时,输入减小,则中端不失谐,将花片拨回原 处,若输入增大,还需在拨动对边花边进行补偿,也可改变垫整电容的容量。 九、训练小结及心得: 总的来说,我对这门课是热情高涨的,通过一个星期的学习,我觉得自己在 以下几个方面与有收获: 1、对电气技能训练的理论有了初步的系统了解。我了解到了焊普通元件与 电路元件的技巧、收音机的工作原理与组成元件的作用等。 2、对自己的动手能力是个很大的锻炼。在实习中,我锻炼了自己动手技巧, 提高了自己解决问题的能力。虽然在实习中会遇到难题,但是从中我学到了很多, 使自己的动手能力也有所提高,我想在以后的理论学习中我就能够明白自己的学 习方向,增进专业知识的强化。 3.辨认测量:①学会了怎样利用色环来读电阻,然后用万用表来验证读数和 实际情况是否一致,再将电阻别在纸上,标上数据,以提高下一步的焊接速度;
②学会了怎样测量二极管及怎样辨认二极管的“+”,“—”极,③学会了怎样利 用万用表测量三极管的放大倍数,怎样辨认三极管的“b”,“e”,“C”的三个 管脚;④学会了电容的辨认及读数,“╫”表示元片电容,不分“+”、“—”极; “┥┣+”表示电解电容(注意:电解电容的长脚为“+”,短脚为“—”)。 4.懂得了焊接顺序:①焊接中周,为了使印刷电路板保持平衡,在焊接之前 一定要辨认好中周的颜色,以免焊错,千万不要一下子将四个中周全部焊在上面, 这样以后的小元件就不好安装②焊接电阻,要按 R1—R16 顺序的焊接,以免漏掉 电阻,焊接完电阻之后要用万用表检验一下各电阻是否还和以前的值是一样(检 验是否有虚焊)③焊接电容,先焊接元片电容,要注意上面的读数(要知道 223 型元片电阻与 103 型元片电阻的区别,元片电容的读数方法——前两数字表示电 容的值,后面的数字表示零的个数),紧接着就是焊电解电容了,特别要注意长 脚是“+”极,短脚是“—”极④焊接二极管,红端为“+”,黑端为“—”⑤焊 接三极管,一定要认清“e”,“b”,“C”三管脚按放大倍数从大到小的顺序焊 接)⑥剩下的中周和变压器及开关都可以焊了⑦最需要细心的就是焊接天线线圈 了,用四根线一定要按照电路图准确无误的焊接好(白 1,黑 2,红 3,绿 4)⑧ 焊接印刷电路板上“”状的间断部分要用焊锡把它们连接起来⑨焊接喇叭和电池 座。

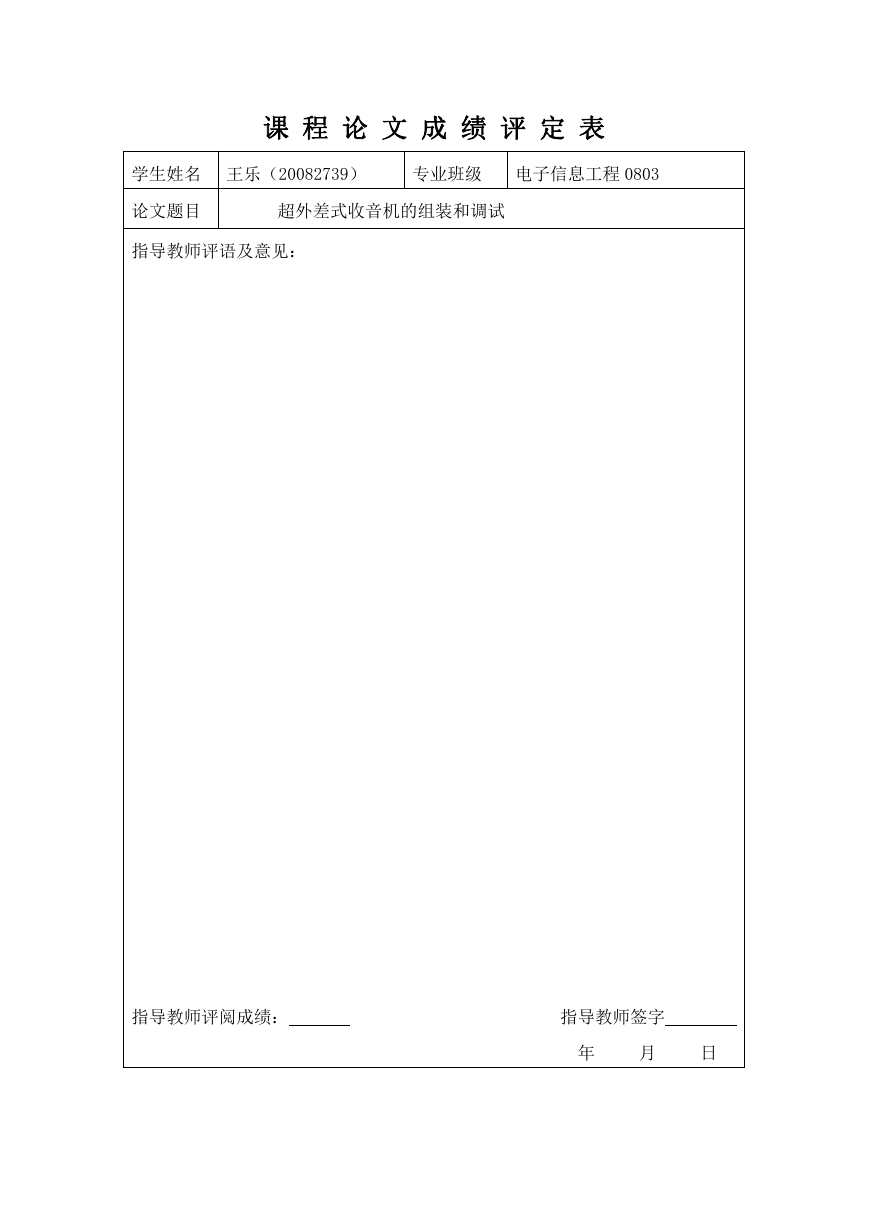

课 程 论 文 成 绩 评 定 表 学生姓名 王乐(20082739) 专业班级 电子信息工程 0803 论文题目 超外差式收音机的组装和调试 指导教师评语及意见: 指导教师评阅成绩: 指导教师签字 年 月 日
