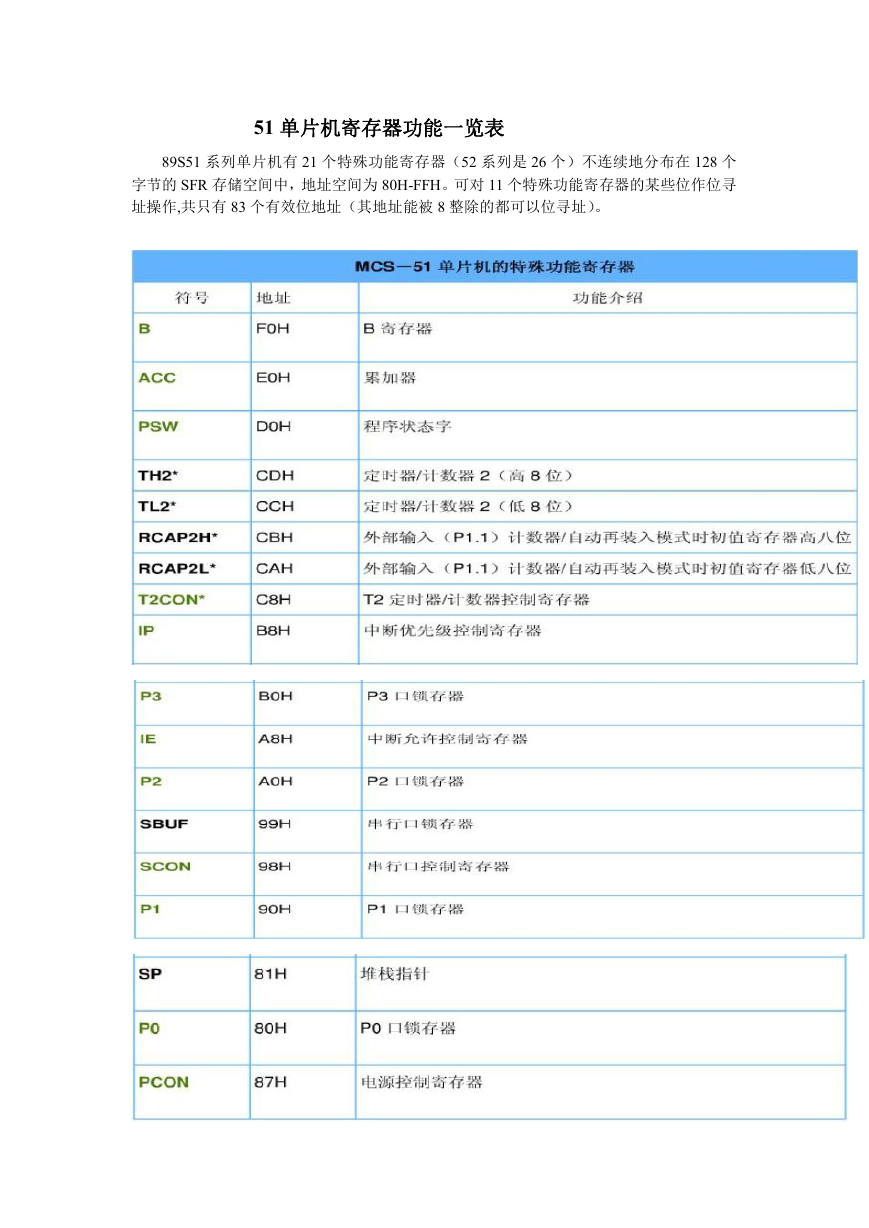

51 单片机寄存器功能一览表 89S51 系列单片机有 21 个特殊功能寄存器（52 系列是 26 个）不连续地分布在 128 个字节的 SFR 存储空间中，地址空间为 80H-FFH。可对 11 个特殊功能寄存器的某些位作位寻址操作,共只有 83 个有效位地址（其地址能被 8 整除的都可以位寻址）。

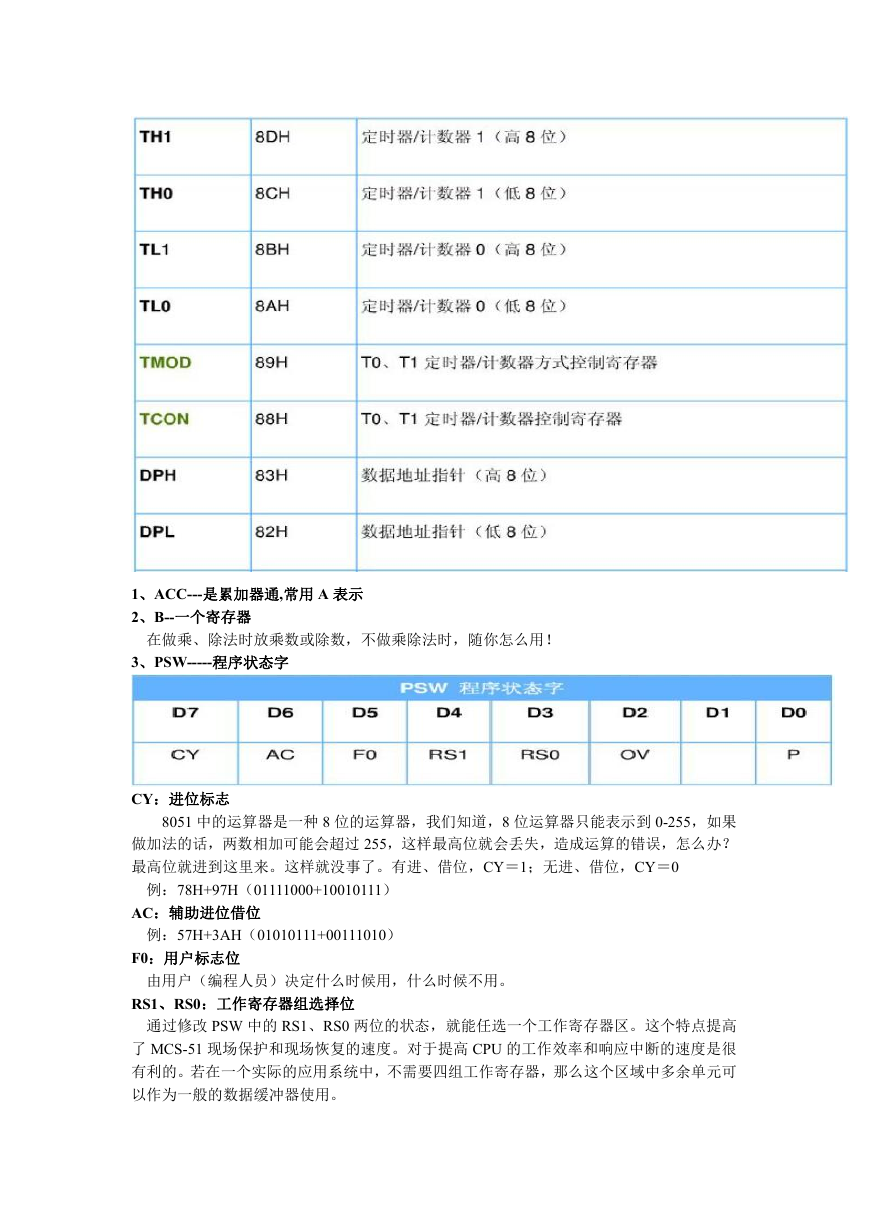

1、ACC---是累加器通,常用 A 表示 2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用！ 3、PSW-----程序状态字 CY：进位标志 8051 中的运算器是一种 8 位的运算器，我们知道，8 位运算器只能表示到 0-255，如果做加法的话，两数相加可能会超过 255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。这样就没事了。有进、借位，CY＝1；无进、借位，CY＝0 例：78H+97H（01111000+10010111） AC：辅助进位借位例：57H+3AH（01010111+00111010） F0：用户标志位由用户（编程人员）决定什么时候用，什么时候不用。 RS1、RS0：工作寄存器组选择位通过修改 PSW 中的 RS1、RS0 两位的状态，就能任选一个工作寄存器区。这个特点提高了 MCS-51 现场保护和现场恢复的速度。对于提高 CPU 的工作效率和响应中断的速度是很有利的。若在一个实际的应用系统中，不需要四组工作寄存器，那么这个区域中多余单元可以作为一般的数据缓冲器使用。

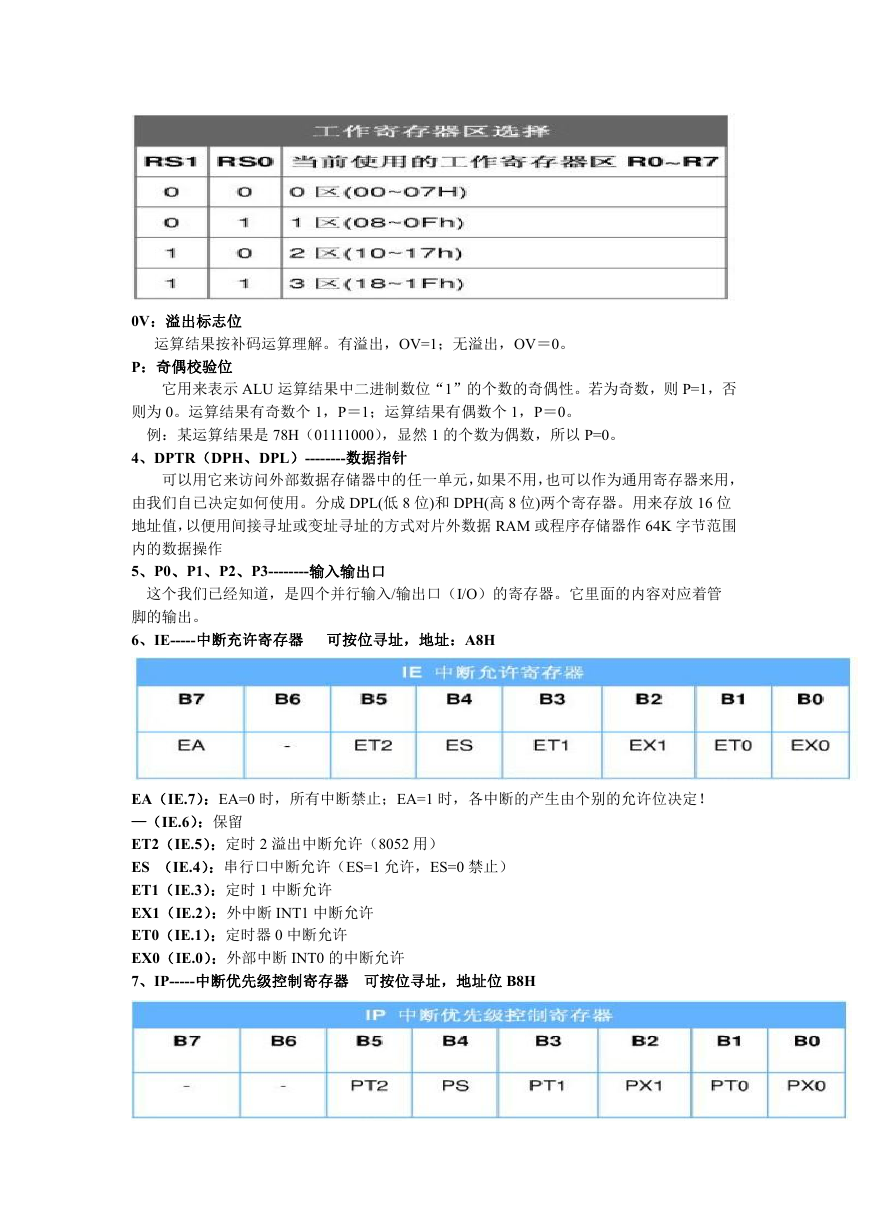

0V：溢出标志位运算结果按补码运算理解。有溢出，OV=1；无溢出，OV＝0。 P：奇偶校验位它用来表示 ALU 运算结果中二进制数位“1”的个数的奇偶性。若为奇数，则 P=1，否则为 0。运算结果有奇数个 1，P＝1；运算结果有偶数个 1，P＝0。例：某运算结果是 78H（01111000），显然 1 的个数为偶数，所以 P=0。 4、DPTR（DPH、DPL）--------数据指针可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。分成 DPL(低 8 位)和 DPH(高 8 位)两个寄存器。用来存放 16 位地址值，以便用间接寻址或变址寻址的方式对片外数据 RAM 或程序存储器作 64K 字节范围内的数据操作 5、P0、P1、P2、P3--------输入输出口这个我们已经知道，是四个并行输入/输出口（I/O）的寄存器。它里面的内容对应着管脚的输出。 6、IE-----中断充许寄存器可按位寻址，地址：A8H EA（IE.7）：EA=0 时，所有中断禁止；EA=1 时，各中断的产生由个别的允许位决定！ —（IE.6）：保留 ET2（IE.5）：定时 2 溢出中断允许（8052 用） ES （IE.4）：串行口中断允许（ES=1 允许，ES=0 禁止） ET1（IE.3）：定时 1 中断允许 EX1（IE.2）：外中断 INT1 中断允许 ET0（IE.1）：定时器 0 中断允许 EX0（IE.0）：外部中断 INT0 的中断允许 7、IP-----中断优先级控制寄存器可按位寻址，地址位 B8H

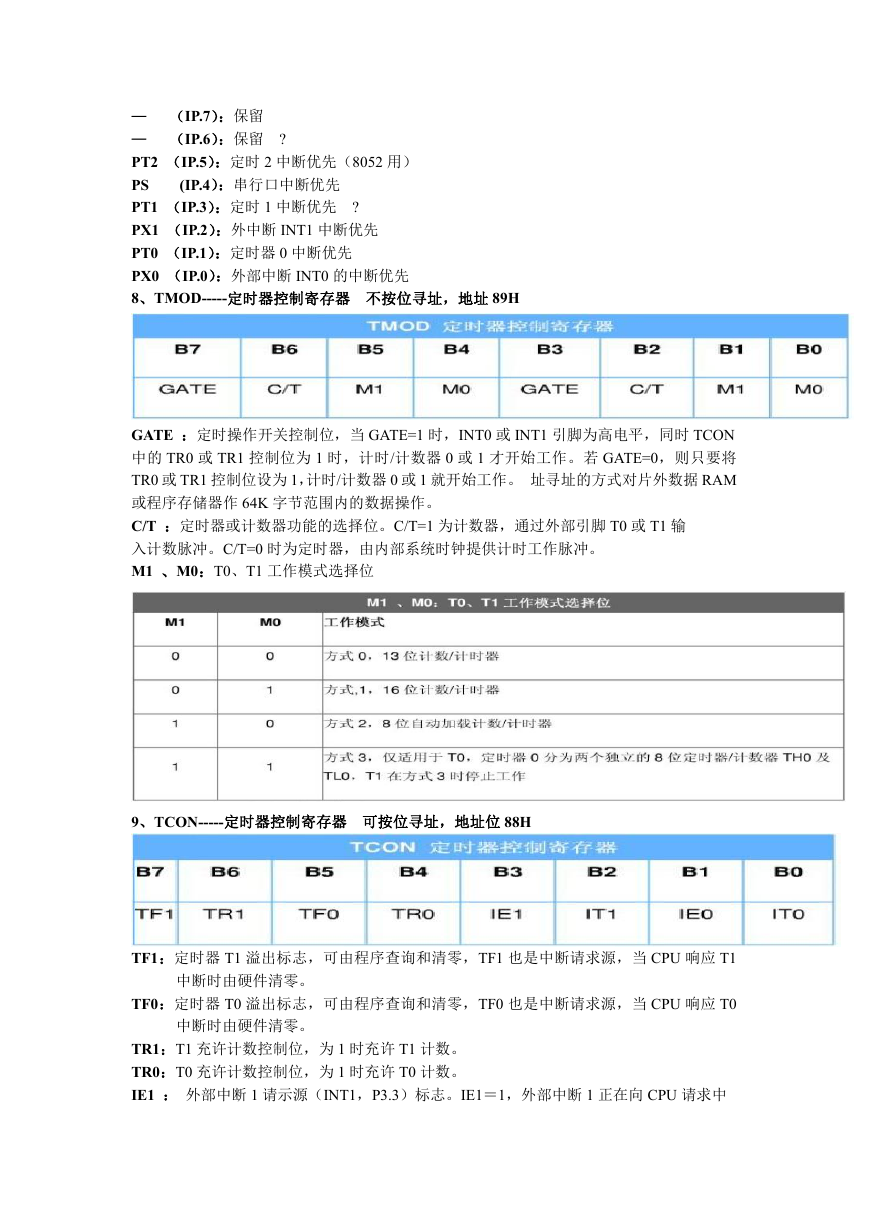

(IP.4）：串行口中断优先 — （IP.7）：保留 — （IP.6）：保留 ? PT2 （IP.5）：定时 2 中断优先（8052 用） PS PT1 （IP.3）：定时 1 中断优先 ? PX1 （IP.2）：外中断 INT1 中断优先 PT0 （IP.1）：定时器 0 中断优先 PX0 （IP.0）：外部中断 INT0 的中断优先 8、TMOD-----定时器控制寄存器不按位寻址，地址 89H GATE ：定时操作开关控制位，当 GATE=1 时，INT0 或 INT1 引脚为高电平，同时 TCON 中的 TR0 或 TR1 控制位为 1 时，计时/计数器 0 或 1 才开始工作。若 GATE=0，则只要将 TR0 或 TR1 控制位设为 1，计时/计数器 0 或 1 就开始工作。址寻址的方式对片外数据 RAM 或程序存储器作 64K 字节范围内的数据操作。 C/T ：定时器或计数器功能的选择位。C/T=1 为计数器，通过外部引脚 T0 或 T1 输入计数脉冲。C/T=0 时为定时器，由内部系统时钟提供计时工作脉冲。 M1 、M0：T0、T1 工作模式选择位 9、TCON-----定时器控制寄存器可按位寻址，地址位 88H TF1：定时器 T1 溢出标志，可由程序查询和清零，TF1 也是中断请求源，当 CPU 响应 T1 中断时由硬件清零。 TF0：定时器 T0 溢出标志，可由程序查询和清零，TF0 也是中断请求源，当 CPU 响应 T0 中断时由硬件清零。 TR1：T1 充许计数控制位，为 1 时充许 T1 计数。 TR0：T0 充许计数控制位，为 1 时充许 T0 计数。 IE1 ：外部中断 1 请示源（INT1，P3.3）标志。IE1＝1，外部中断 1 正在向 CPU 请求中

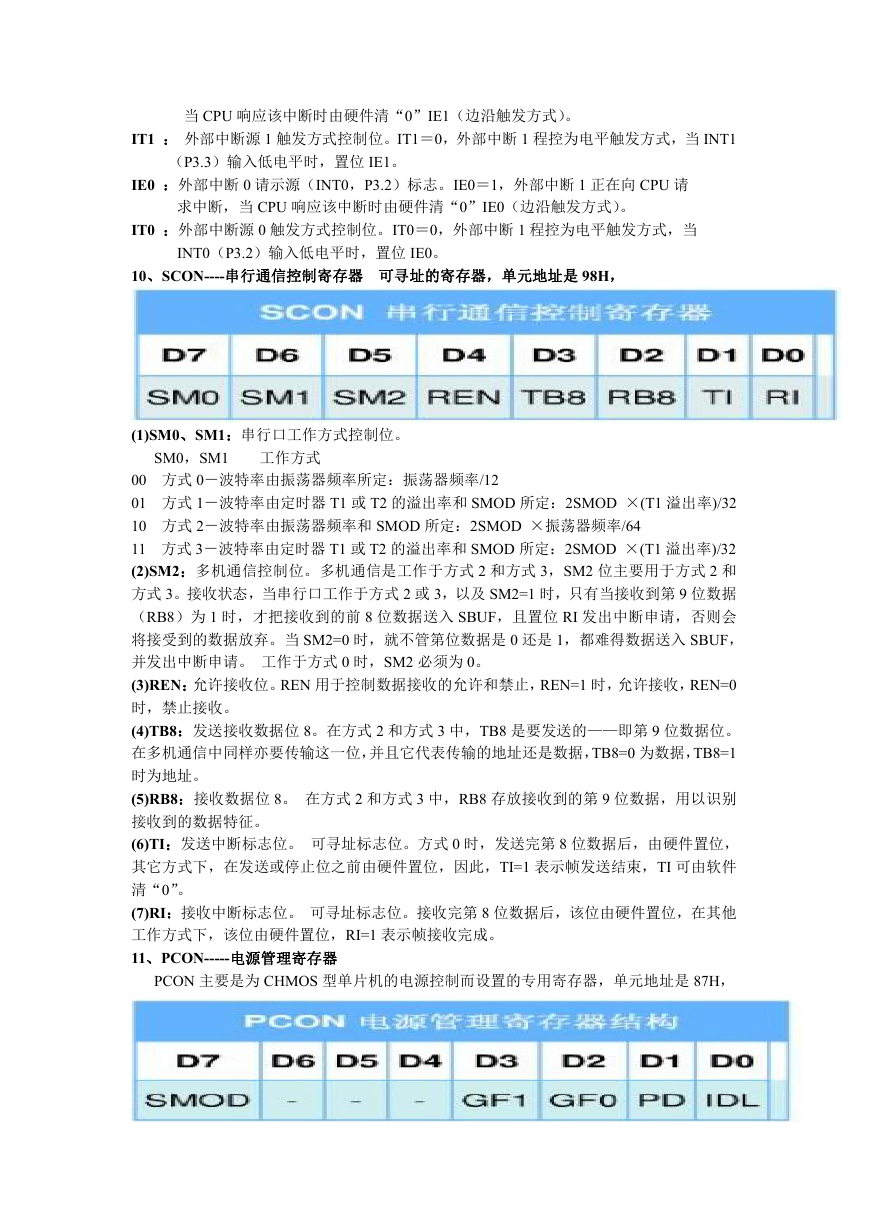

当 CPU 响应该中断时由硬件清“0”IE1（边沿触发方式）。 IT1 ：外部中断源 1 触发方式控制位。IT1＝0，外部中断 1 程控为电平触发方式，当 INT1 （P3.3）输入低电平时，置位 IE1。 IE0 ：外部中断 0 请示源（INT0，P3.2）标志。IE0＝1，外部中断 1 正在向 CPU 请求中断，当 CPU 响应该中断时由硬件清“0”IE0（边沿触发方式）。 IT0 ：外部中断源 0 触发方式控制位。IT0＝0，外部中断 1 程控为电平触发方式，当 INT0（P3.2）输入低电平时，置位 IE0。 10、SCON----串行通信控制寄存器可寻址的寄存器，单元地址是 98H， (1)SM0、SM1：串行口工作方式控制位。 SM0，SM1 工作方式 00 方式 0－波特率由振荡器频率所定：振荡器频率/12 01 方式 1－波特率由定时器 T1 或 T2 的溢出率和 SMOD 所定：2SMOD ×(T1 溢出率)/32 10 方式 2－波特率由振荡器频率和 SMOD 所定：2SMOD ×振荡器频率/64 11 方式 3－波特率由定时器 T1 或 T2 的溢出率和 SMOD 所定：2SMOD ×(T1 溢出率)/32 (2)SM2：多机通信控制位。多机通信是工作于方式 2 和方式 3，SM2 位主要用于方式 2 和方式 3。接收状态，当串行口工作于方式 2 或 3，以及 SM2=1 时，只有当接收到第 9 位数据（RB8）为 1 时，才把接收到的前 8 位数据送入 SBUF，且置位 RI 发出中断申请，否则会将接受到的数据放弃。当 SM2=0 时，就不管第位数据是 0 还是 1，都难得数据送入 SBUF，并发出中断申请。工作于方式 0 时，SM2 必须为 0。 (3)REN：允许接收位。REN 用于控制数据接收的允许和禁止，REN=1 时，允许接收，REN=0 时，禁止接收。 (4)TB8：发送接收数据位 8。在方式 2 和方式 3 中，TB8 是要发送的——即第 9 位数据位。在多机通信中同样亦要传输这一位，并且它代表传输的地址还是数据，TB8=0 为数据，TB8=1 时为地址。 (5)RB8：接收数据位 8。在方式 2 和方式 3 中，RB8 存放接收到的第 9 位数据，用以识别接收到的数据特征。 (6)TI：发送中断标志位。可寻址标志位。方式 0 时，发送完第 8 位数据后，由硬件置位，其它方式下，在发送或停止位之前由硬件置位，因此，TI=1 表示帧发送结束，TI 可由软件清“0”。 (7)RI：接收中断标志位。可寻址标志位。接收完第 8 位数据后，该位由硬件置位，在其他工作方式下，该位由硬件置位，RI=1 表示帧接收完成。 11、PCON-----电源管理寄存器 PCON 主要是为 CHMOS 型单片机的电源控制而设置的专用寄存器，单元地址是 87H，

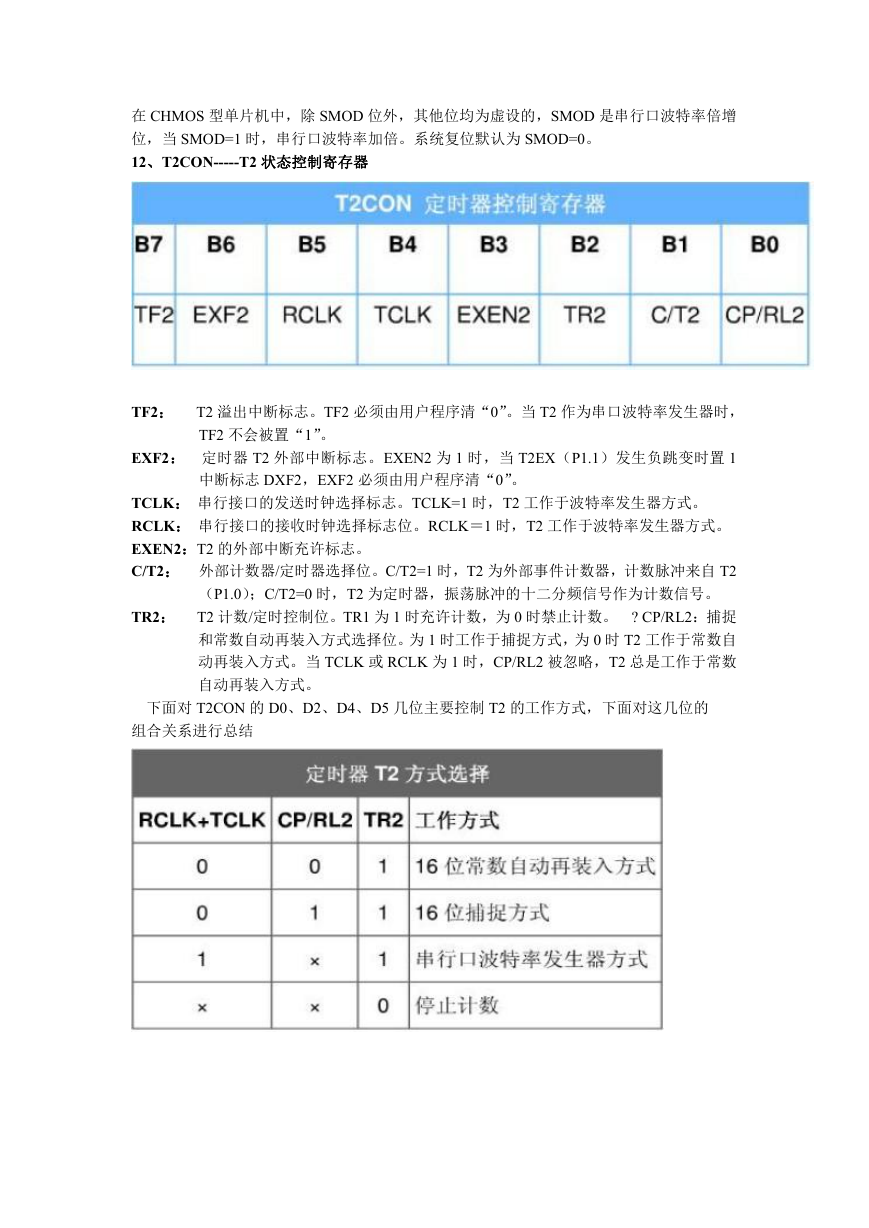

在 CHMOS 型单片机中，除 SMOD 位外，其他位均为虚设的，SMOD 是串行口波特率倍增位，当 SMOD=1 时，串行口波特率加倍。系统复位默认为 SMOD=0。 12、T2CON-----T2 状态控制寄存器 TF2： T2 溢出中断标志。TF2 必须由用户程序清“0”。当 T2 作为串口波特率发生器时， TF2 不会被置“1”。 EXF2：定时器 T2 外部中断标志。EXEN2 为 1 时，当 T2EX（P1.1）发生负跳变时置 1 中断标志 DXF2，EXF2 必须由用户程序清“0”。 TCLK：串行接口的发送时钟选择标志。TCLK=1 时，T2 工作于波特率发生器方式。 RCLK：串行接口的接收时钟选择标志位。RCLK＝1 时，T2 工作于波特率发生器方式。 EXEN2：T2 的外部中断充许标志。 C/T2：外部计数器/定时器选择位。C/T2=1 时，T2 为外部事件计数器，计数脉冲来自 T2 （P1.0）；C/T2=0 时，T2 为定时器，振荡脉冲的十二分频信号作为计数信号。 TR2： T2 计数/定时控制位。TR1 为 1 时充许计数，为 0 时禁止计数。 ? CP/RL2：捕捉和常数自动再装入方式选择位。为 1 时工作于捕捉方式，为 0 时 T2 工作于常数自动再装入方式。当 TCLK 或 RCLK 为 1 时，CP/RL2 被忽略，T2 总是工作于常数自动再装入方式。下面对 T2CON 的 D0、D2、D4、D5 几位主要控制 T2 的工作方式，下面对这几位的组合关系进行总结
