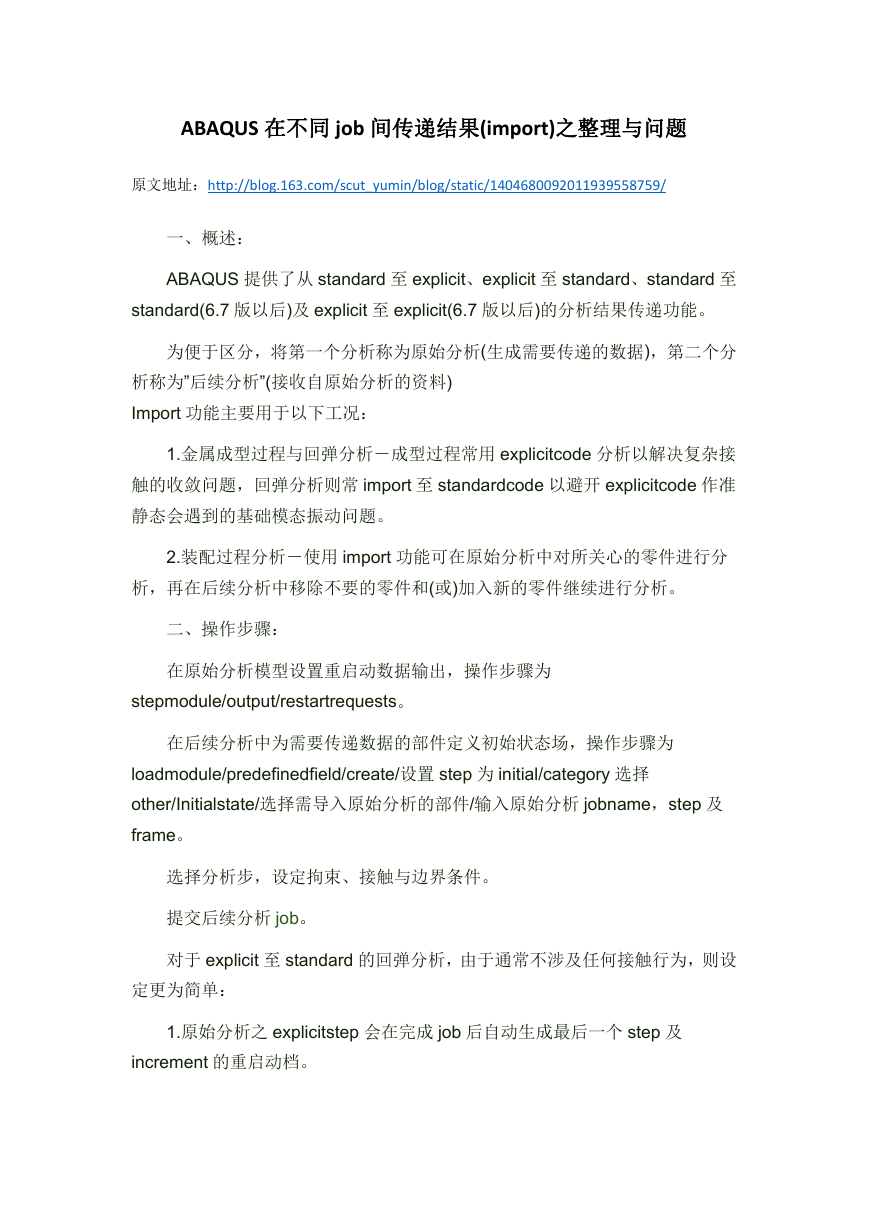

ABAQUS 在不同 job 间传递结果(import)之整理与问题 原文地址：http://blog.163.com/scut_yumin/blog/static/1404680092011939558759/ 一、概述： ABAQUS 提供了从 standard 至 explicit、explicit 至 standard、standard 至 standard(6.7 版以后)及 explicit 至 explicit(6.7 版以后)的分析结果传递功能。 为便于区分，将第一个分析称为原始分析(生成需要传递的数据)，第二个分 析称为”后续分析”(接收自原始分析的资料) Import 功能主要用于以下工况： 1.金属成型过程与回弹分析－成型过程常用 explicitcode 分析以解决复杂接 触的收敛问题，回弹分析则常 import 至 standardcode 以避开 explicitcode 作准 静态会遇到的基础模态振动问题。 2.装配过程分析－使用 import 功能可在原始分析中对所关心的零件进行分 析，再在后续分析中移除不要的零件和(或)加入新的零件继续进行分析。 二、操作步骤： 在原始分析模型设置重启动数据输出，操作步骤为 stepmodule/output/restartrequests。 在后续分析中为需要传递数据的部件定义初始状态场，操作步骤为 loadmodule/predefinedfield/create/设置 step 为 initial/category 选择 other/Initialstate/选择需导入原始分析的部件/输入原始分析 jobname，step 及 frame。 选择分析步，设定拘束、接触与边界条件。 提交后续分析 job。 对于 explicit 至 standard 的回弹分析，由于通常不涉及任何接触行为，则设 定更为简单： 1.原始分析之 explicitstep 会在完成 job 后自动生成最后一个 step 及 increment 的重启动档。 

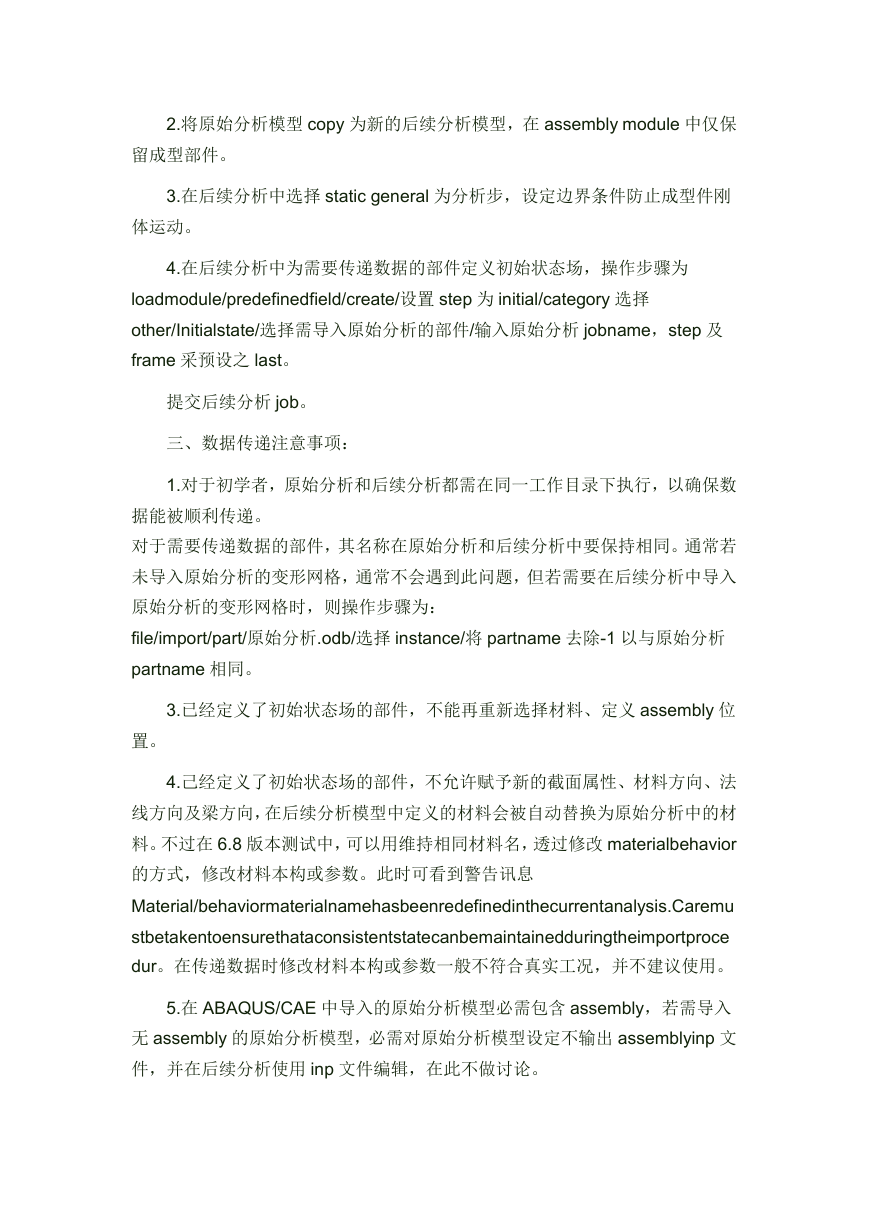

2.将原始分析模型 copy 为新的后续分析模型，在 assembly module 中仅保 留成型部件。 3.在后续分析中选择 static general 为分析步，设定边界条件防止成型件刚 体运动。 4.在后续分析中为需要传递数据的部件定义初始状态场，操作步骤为 loadmodule/predefinedfield/create/设置 step 为 initial/category 选择 other/Initialstate/选择需导入原始分析的部件/输入原始分析 jobname，step 及 frame 采预设之 last。 提交后续分析 job。 三、数据传递注意事项： 1.对于初学者，原始分析和后续分析都需在同一工作目录下执行，以确保数 据能被顺利传递。 对于需要传递数据的部件，其名称在原始分析和后续分析中要保持相同。通常若 未导入原始分析的变形网格，通常不会遇到此问题，但若需要在后续分析中导入 原始分析的变形网格时，则操作步骤为： file/import/part/原始分析.odb/选择 instance/将 partname 去除-1 以与原始分析 partname 相同。 3.已经定义了初始状态场的部件，不能再重新选择材料、定义 assembly 位 置。 4.己经定义了初始状态场的部件，不允许赋予新的截面属性、材料方向、法 线方向及梁方向，在后续分析模型中定义的材料会被自动替换为原始分析中的材 料。不过在 6.8 版本测试中，可以用维持相同材料名，透过修改 materialbehavior 的方式，修改材料本构或参数。此时可看到警告讯息 Material/behaviormaterialnamehasbeenredefinedinthecurrentanalysis.Caremu stbetakentoensurethataconsistentstatecanbemaintainedduringtheimportproce dur。在传递数据时修改材料本构或参数一般不符合真实工况，并不建议使用。 5.在 ABAQUS/CAE 中导入的原始分析模型必需包含 assembly，若需导入 无 assembly 的原始分析模型，必需对原始分析模型设定不输出 assemblyinp 文 件，并在后续分析使用 inp 文件编辑，在此不做讨论。 

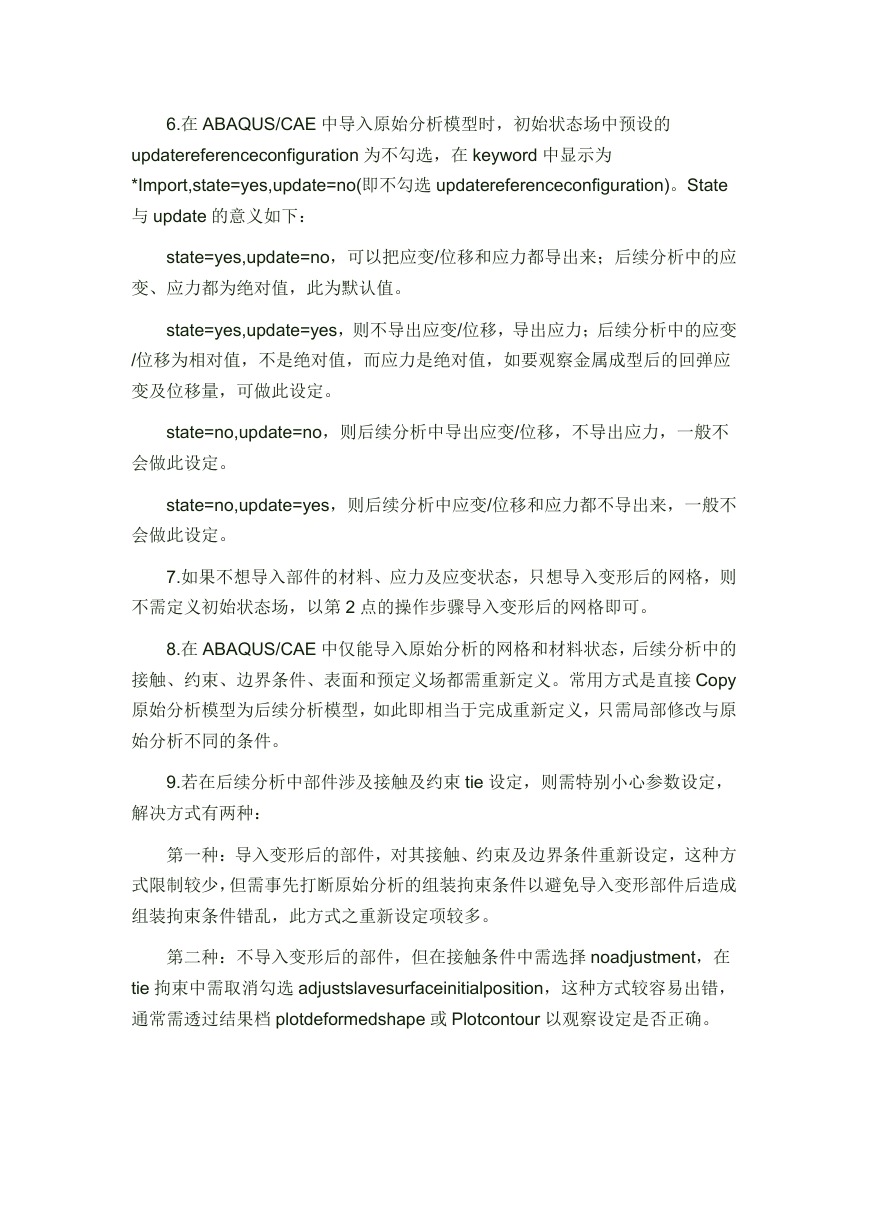

6.在 ABAQUS/CAE 中导入原始分析模型时，初始状态场中预设的 updatereferenceconfiguration 为不勾选，在 keyword 中显示为 *Import,state=yes,update=no(即不勾选 updatereferenceconfiguration)。State 与 update 的意义如下： state=yes,update=no，可以把应变/位移和应力都导出来；后续分析中的应 变、应力都为绝对值，此为默认值。 state=yes,update=yes，则不导出应变/位移，导出应力；后续分析中的应变 /位移为相对值，不是绝对值，而应力是绝对值，如要观察金属成型后的回弹应 变及位移量，可做此设定。 state=no,update=no，则后续分析中导出应变/位移，不导出应力，一般不 会做此设定。 state=no,update=yes，则后续分析中应变/位移和应力都不导出来，一般不 会做此设定。 7.如果不想导入部件的材料、应力及应变状态，只想导入变形后的网格，则 不需定义初始状态场，以第 2 点的操作步骤导入变形后的网格即可。 8.在 ABAQUS/CAE 中仅能导入原始分析的网格和材料状态，后续分析中的 接触、约束、边界条件、表面和预定义场都需重新定义。常用方式是直接 Copy 原始分析模型为后续分析模型，如此即相当于完成重新定义，只需局部修改与原 始分析不同的条件。 9.若在后续分析中部件涉及接触及约束 tie 设定，则需特别小心参数设定， 解决方式有两种： 第一种：导入变形后的部件，对其接触、约束及边界条件重新设定，这种方 式限制较少，但需事先打断原始分析的组装拘束条件以避免导入变形部件后造成 组装拘束条件错乱，此方式之重新设定项较多。 第二种：不导入变形后的部件，但在接触条件中需选择 noadjustment，在 tie 拘束中需取消勾选 adjustslavesurfaceinitialposition，这种方式较容易出错， 通常需透过结果档 plotdeformedshape 或 Plotcontour 以观察设定是否正确。 

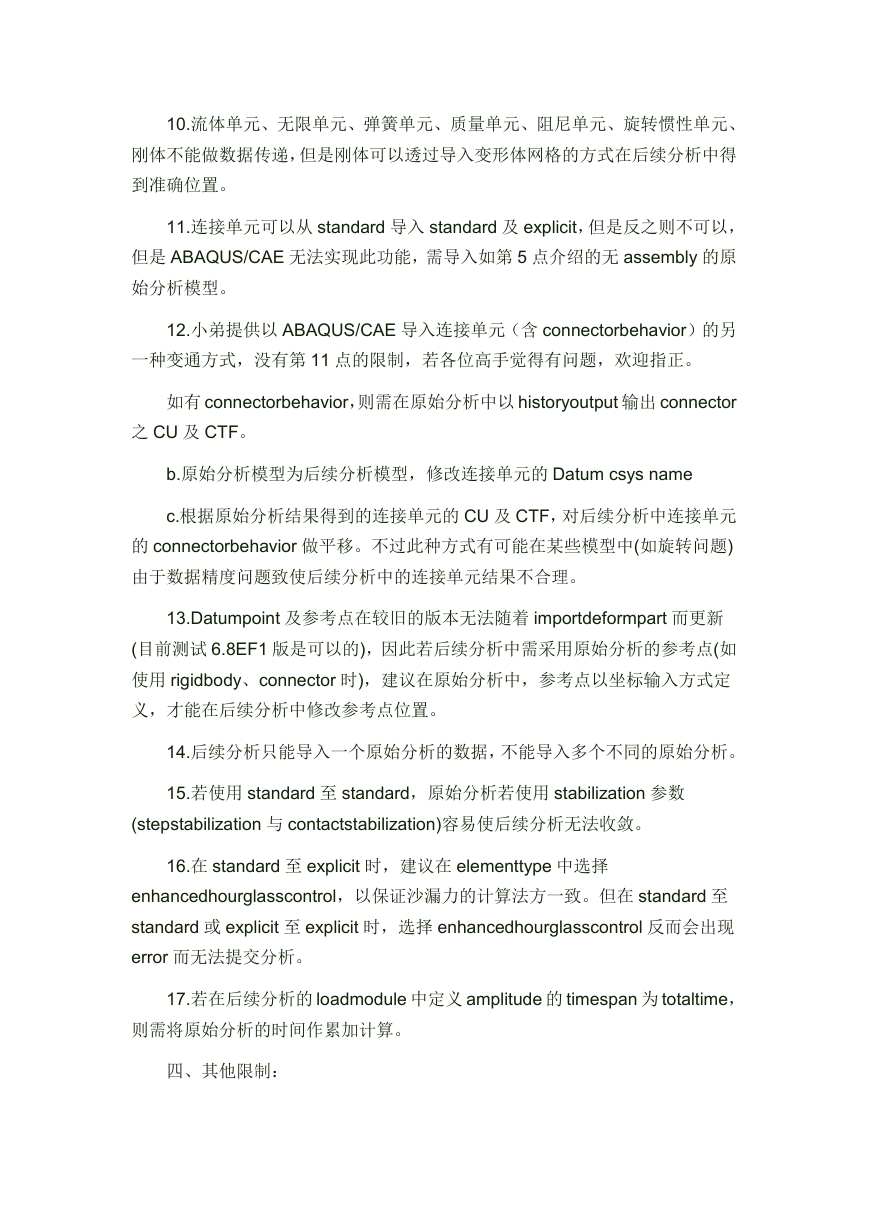

10.流体单元、无限单元、弹簧单元、质量单元、阻尼单元、旋转惯性单元、 刚体不能做数据传递，但是刚体可以透过导入变形体网格的方式在后续分析中得 到准确位置。 11.连接单元可以从 standard 导入 standard 及 explicit，但是反之则不可以， 但是 ABAQUS/CAE 无法实现此功能，需导入如第 5 点介绍的无 assembly 的原 始分析模型。 12.小弟提供以 ABAQUS/CAE 导入连接单元（含 connectorbehavior）的另 一种变通方式，没有第 11 点的限制，若各位高手觉得有问题，欢迎指正。 如有 connectorbehavior，则需在原始分析中以 historyoutput 输出 connector 之 CU 及 CTF。 b.原始分析模型为后续分析模型，修改连接单元的 Datum csys name c.根据原始分析结果得到的连接单元的 CU 及 CTF，对后续分析中连接单元 的 connectorbehavior 做平移。不过此种方式有可能在某些模型中(如旋转问题) 由于数据精度问题致使后续分析中的连接单元结果不合理。 13.Datumpoint 及参考点在较旧的版本无法随着 importdeformpart 而更新 (目前测试 6.8EF1 版是可以的)，因此若后续分析中需采用原始分析的参考点(如 使用 rigidbody、connector 时)，建议在原始分析中，参考点以坐标输入方式定 义，才能在后续分析中修改参考点位置。 14.后续分析只能导入一个原始分析的数据，不能导入多个不同的原始分析。 15.若使用 standard 至 standard，原始分析若使用 stabilization 参数 (stepstabilization 与 contactstabilization)容易使后续分析无法收敛。 16.在 standard 至 explicit 时，建议在 elementtype 中选择 enhancedhourglasscontrol，以保证沙漏力的计算法方一致。但在 standard 至 standard 或 explicit 至 explicit 时，选择 enhancedhourglasscontrol 反而会出现 error 而无法提交分析。 17.若在后续分析的 loadmodule 中定义 amplitude 的 timespan 为 totaltime， 则需将原始分析的时间作累加计算。 四、其他限制： 

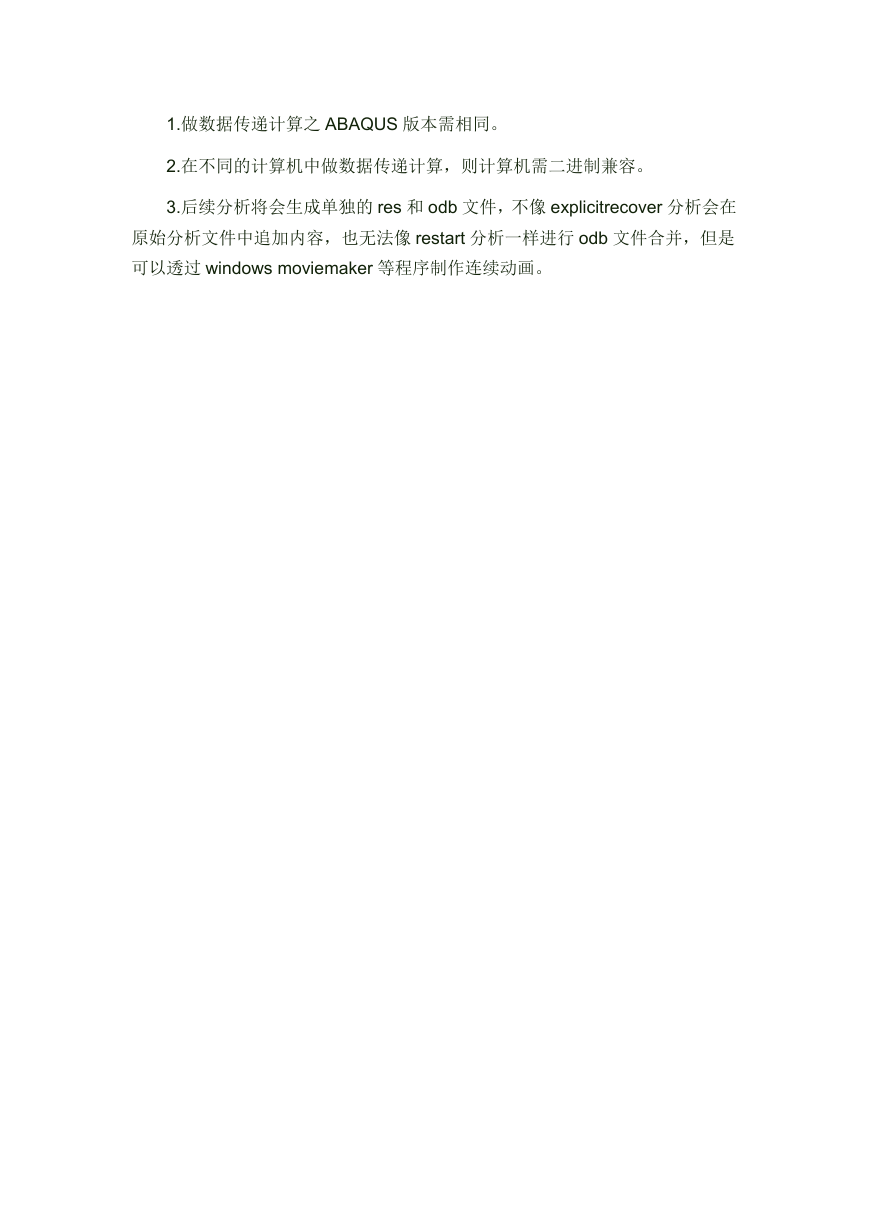

1.做数据传递计算之 ABAQUS 版本需相同。 2.在不同的计算机中做数据传递计算，则计算机需二进制兼容。 3.后续分析将会生成单独的 res 和 odb 文件，不像 explicitrecover 分析会在 原始分析文件中追加内容，也无法像 restart 分析一样进行 odb 文件合并，但是 可以透过 windows moviemaker 等程序制作连续动画。
