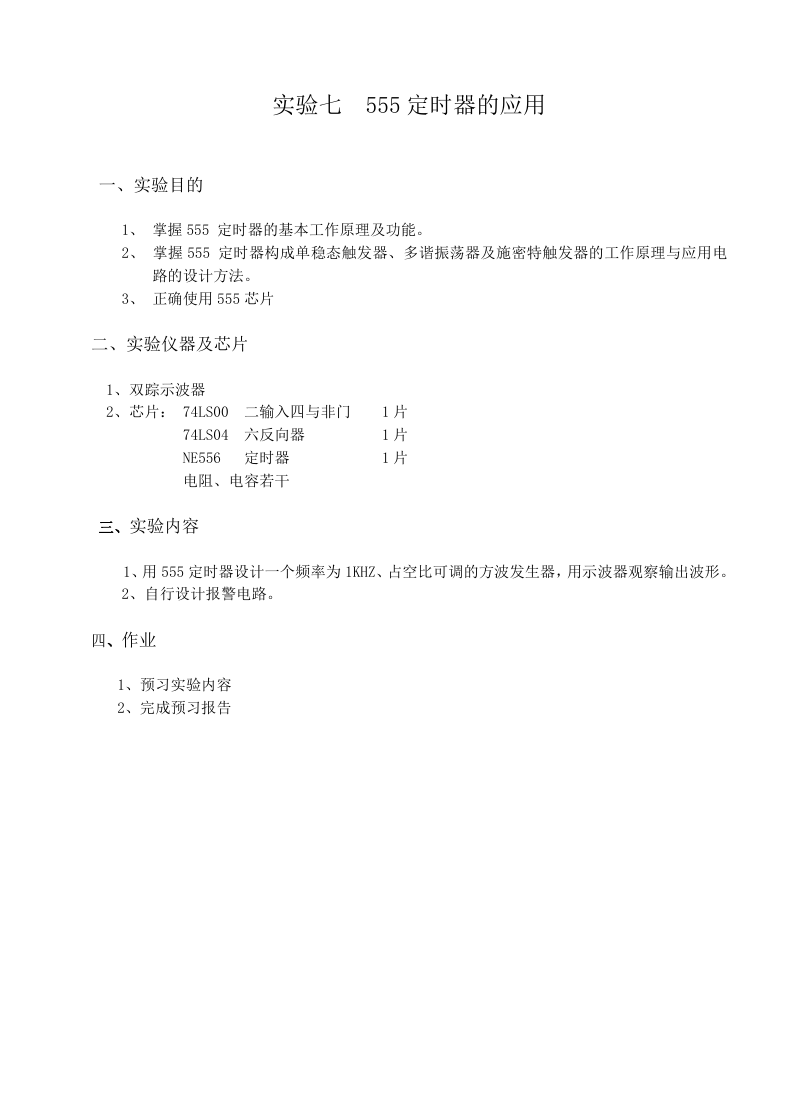

实验七 555 定时器的应用 一、实验目的 1、 掌握 555 定时器的基本工作原理及功能。 2、 掌握 555 定时器构成单稳态触发器、多谐振荡器及施密特触发器的工作原理与应用电 路的设计方法。 3、 正确使用 555 芯片 二、实验仪器及芯片 1、双踪示波器 2、芯片： 74LS00 二输入四与非门 74LS04 六反向器 NE556 定时器 电阻、电容若干 1 片 1 片 1 片 三、实验内容 1、用 555 定时器设计一个频率为 1KHZ、占空比可调的方波发生器，用示波器观察输出波形。 2、自行设计报警电路。 四、作业 1、预习实验内容 2、完成预习报告 

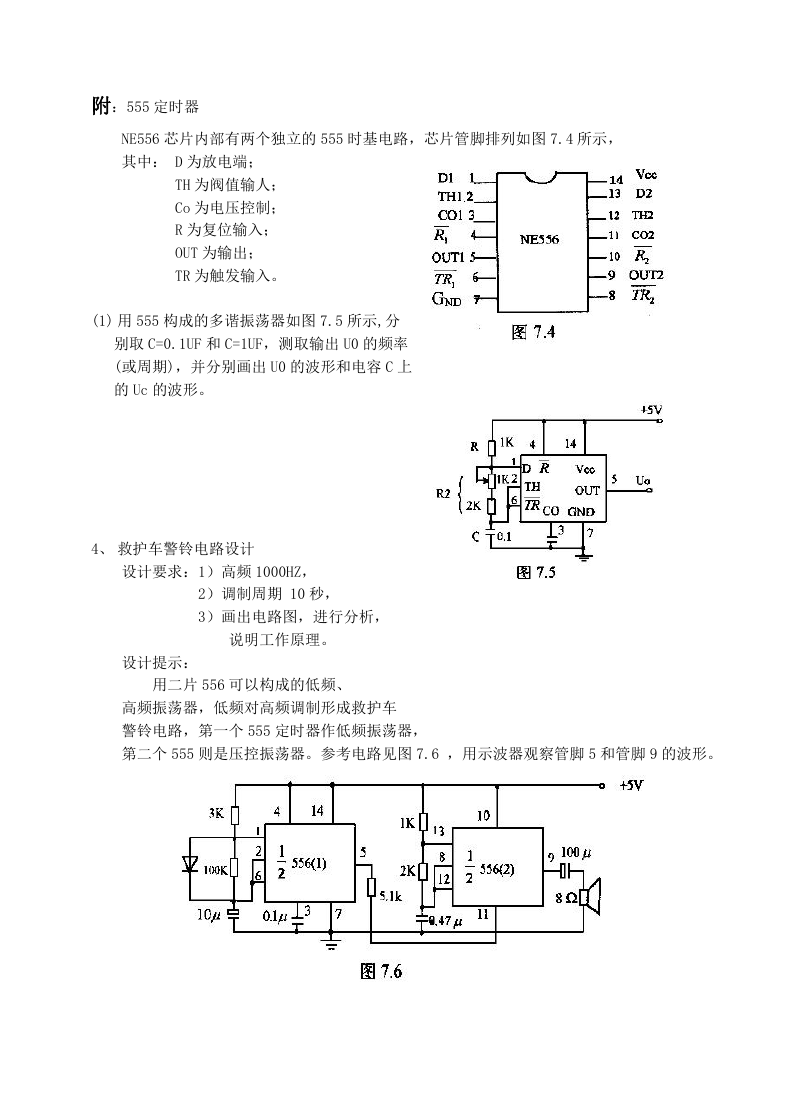

附：555 定时器 NE556 芯片内部有两个独立的 555 时基电路，芯片管脚排列如图 7.4 所示， 其中： D 为放电端； TH 为阀值输人； Co 为电压控制； R 为复位输入； OUT 为输出； TR 为触发输入。 (1) 用 555 构成的多谐振荡器如图 7.5 所示,分 别取 C=0.1UF 和 C=1UF，测取输出 U0 的频率 (或周期)，并分别画出 U0 的波形和电容 C 上 的 Uc 的波形。 4、 救护车警铃电路设计 设计要求：1）高频 1000HZ， 2）调制周期 10 秒， 3）画出电路图，进行分析， 说明工作原理。 设计提示： 用二片 556 可以构成的低频、 高频振荡器，低频对高频调制形成救护车 警铃电路，第一个 555 定时器作低频振荡器， 第二个 555 则是压控振荡器。参考电路见图 7.6 ，用示波器观察管脚 5 和管脚 9 的波形。
