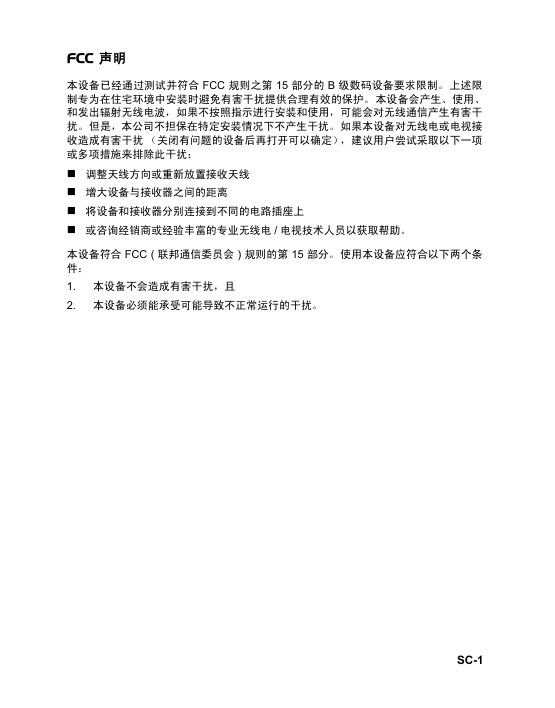

FCC 声明本设备已经通过测试并符合 FCC 规则之第 15 部分的 B 级数码设备要求限制。上述限制专为在住宅环境中安装时避免有害干扰提供合理有效的保护。本设备会产生、使用、和发出辐射无线电波，如果不按照指示进行安装和使用，可能会对无线通信产生有害干扰。但是，本公司不担保在特定安装情况下不产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭有问题的设备后再打开可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰：调整天线方向或重新放置接收天线增大设备与接收器之间的距离将设备和接收器分别连接到不同的电路插座上或咨询经销商或经验丰富的专业无线电 / 电视技术人员以获取帮助。本设备符合 FCC ( 联邦通信委员会 ) 规则的第 15 部分。使用本设备应符合以下两个条件： 1. 本设备不会造成有害干扰，且 2. 本设备必须能承受可能导致不正常运行的干扰。 SC-1

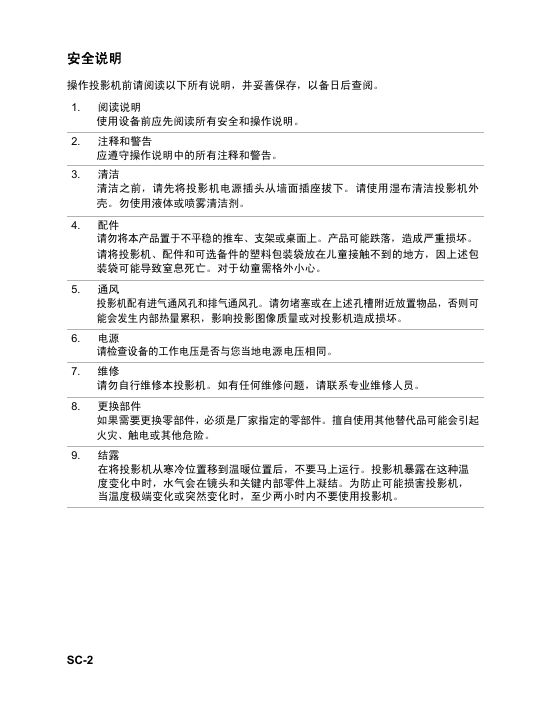

安全说明操作投影机前请阅读以下所有说明，并妥善保存，以备日后查阅。 1. 阅读说明使用设备前应先阅读所有安全和操作说明。 2. 注释和警告应遵守操作说明中的所有注释和警告。 3. 清洁清洁之前，请先将投影机电源插头从墙面插座拔下。请使用湿布清洁投影机外壳。勿使用液体或喷雾清洁剂。 4. 配件请勿将本产品置于不平稳的推车、支架或桌面上。产品可能跌落，造成严重损坏。请将投影机、配件和可选备件的塑料包装袋放在儿童接触不到的地方，因上述包装袋可能导致窒息死亡。对于幼童需格外小心。 5. 通风投影机配有进气通风孔和排气通风孔。请勿堵塞或在上述孔槽附近放置物品，否则可能会发生内部热量累积，影响投影图像质量或对投影机造成损坏。 6. 电源请检查设备的工作电压是否与您当地电源电压相同。 7. 维修请勿自行维修本投影机。如有任何维修问题，请联系专业维修人员。 8. 更换部件如果需要更换零部件，必须是厂家指定的零部件。擅自使用其他替代品可能会引起火灾、触电或其他危险。 9. 结露在将投影机从寒冷位置移到温暖位置后，不要马上运行。投影机暴露在这种温度变化中时，水气会在镜头和关键内部零件上凝结。为防止可能损害投影机，当温度极端变化或突然变化时，至少两小时内不要使用投影机。 SC-2

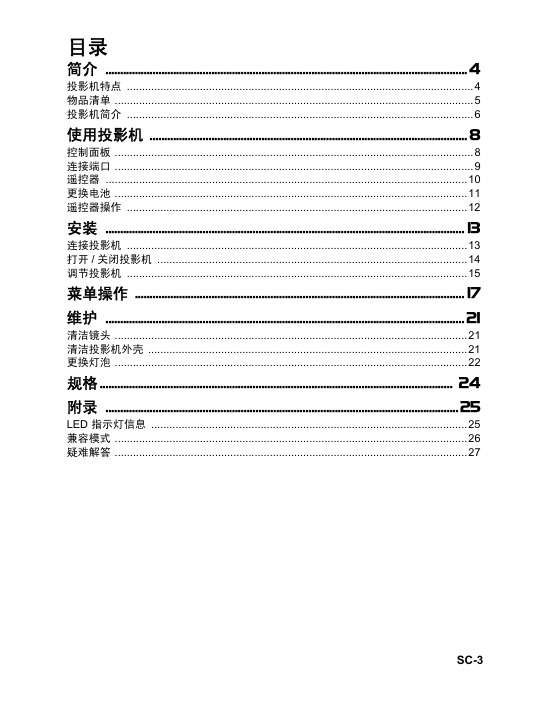

目录简介 ...........................................................................................................................4 投影机特点 ..................................................................................................................4 物品清单 ......................................................................................................................5 投影机简介 ..................................................................................................................6 使用投影机 ............................................................................................................ 8 控制面板 ......................................................................................................................8 连接端口 ......................................................................................................................9 遥控器 .......................................................................................................................10 更换电池 ....................................................................................................................11 遥控器操作 ................................................................................................................12 安装 .......................................................................................................................... 13 连接投影机 ................................................................................................................13 打开 / 关闭投影机 ......................................................................................................14 调节投影机 ................................................................................................................15 菜单操作 ................................................................................................................ 17 维护 .......................................................................................................................... 21 清洁镜头 ....................................................................................................................21 清洁投影机外壳 .........................................................................................................21 更换灯泡 ....................................................................................................................22 规格 ........................................................................................................................ 24 附录 ........................................................................................................................25 LED 指示灯信息 ........................................................................................................25 兼容模式 ....................................................................................................................26 疑难解答 ....................................................................................................................27 SC-3

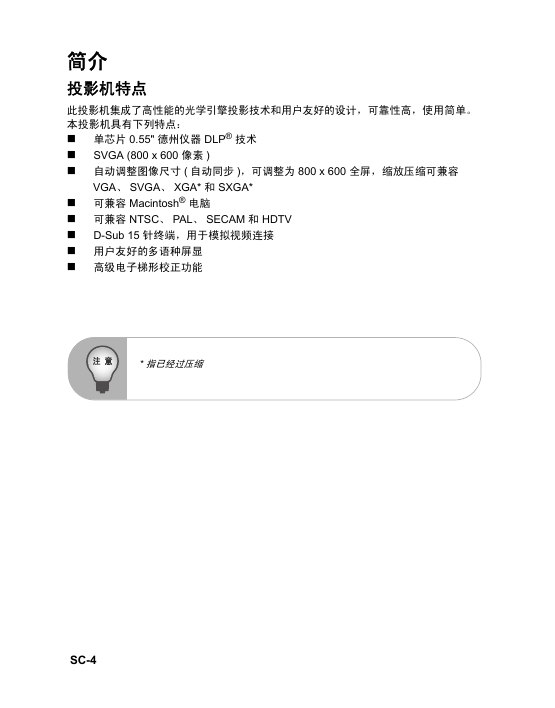

简介投影机特点此投影机集成了高性能的光学引擎投影技术和用户友好的设计，可靠性高，使用简单。本投影机具有下列特点：单芯片 0.55" 德州仪器 DLP® 技术 SVGA (800 x 600 像素 ) 自动调整图像尺寸 ( 自动同步 )，可调整为 800 x 600 全屏，缩放压缩可兼容 VGA、 SVGA、 XGA* 和 SXGA* 可兼容 Macintosh® 电脑可兼容 NTSC、 PAL、 SECAM 和 HDTV D-Sub 15 针终端，用于模拟视频连接用户友好的多语种屏显高级电子梯形校正功能 * 指已经过压缩 SC-4

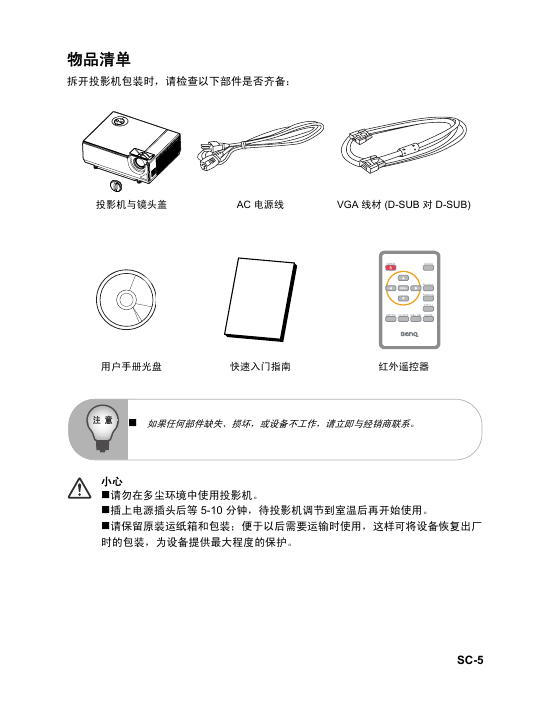

物品清单拆开投影机包装时，请检查以下部件是否齐备：投影机与镜头盖 AC 电源线 VGA 线材 (D-SUB 对 D-SUB) 用户手册光盘快速入门指南红外遥控器如果任何部件缺失、损坏，或设备不工作，请立即与经销商联系。小心请勿在多尘环境中使用投影机。插上电源插头后等 5-10 分钟，待投影机调节到室温后再开始使用。请保留原装运纸箱和包装；便于以后需要运输时使用，这样可将设备恢复出厂时的包装，为设备提供最大程度的保护。 SC-5

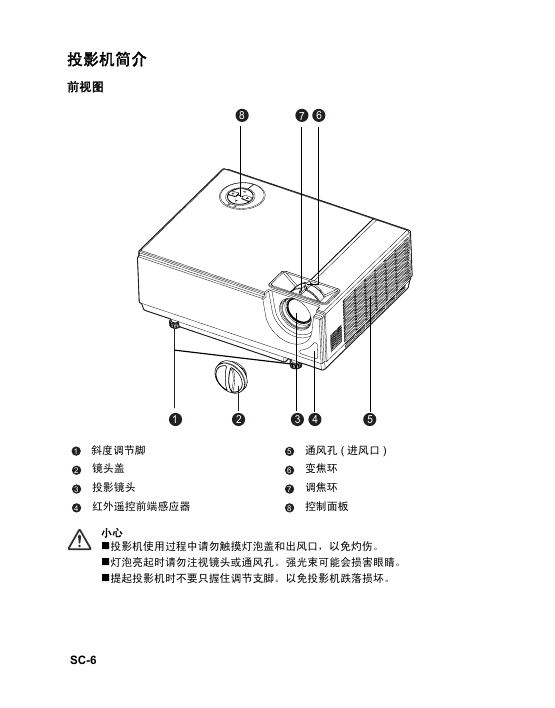

投影机简介前视图 8 7 6 1 2 3 4 5 1 2 3 4 斜度调节脚镜头盖投影镜头红外遥控前端感应器 5 6 7 8 通风孔 ( 进风口 ) 变焦环调焦环控制面板小心投影机使用过程中请勿触摸灯泡盖和出风口，以免灼伤。灯泡亮起时请勿注视镜头或通风孔。强光束可能会损害眼睛。提起投影机时不要只握住调节支脚。以免投影机跌落损坏。 SC-6

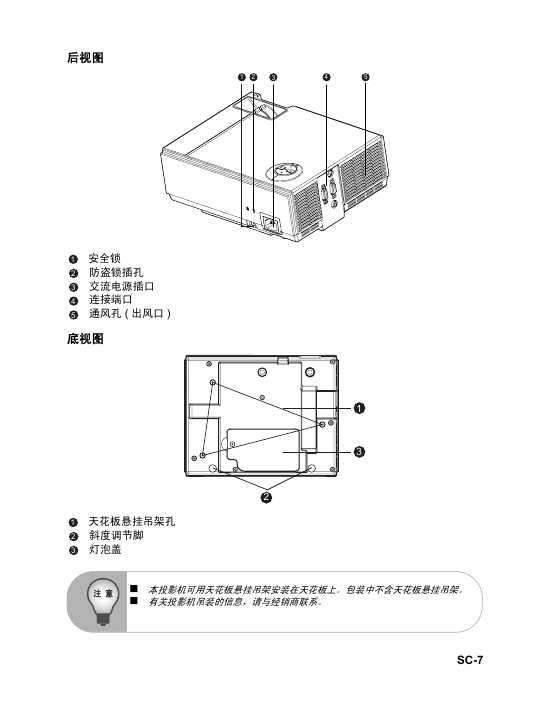

后视图 1 2 3 4 5 1 2 3 4 5 安全锁防盗锁插孔交流电源插口连接端口通风孔 ( 出风口 ) 底视图 1 3 2 1 22 3 天花板悬挂吊架孔斜度调节脚灯泡盖本投影机可用天花板悬挂吊架安装在天花板上。包装中不含天花板悬挂吊架。有关投影机吊装的信息，请与经销商联系。 SC-7

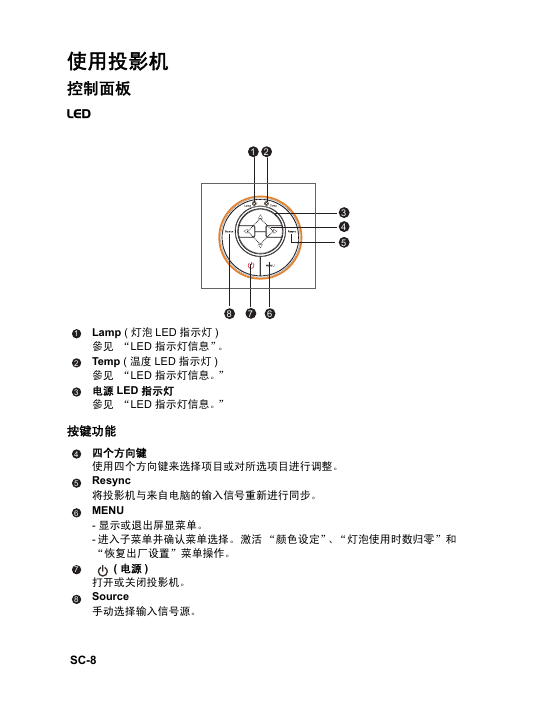

使用投影机控制面板 LED 1 2 8 7 6 3 4 5 1 2 3 Lamp ( 灯泡 LED 指示灯 ) 參见 “LED 指示灯信息”。 Temp ( 温度 LED 指示灯 ) 參见 “LED 指示灯信息。” 电源 LED 指示灯參见 “LED 指示灯信息。” 按键功能 4 5 6 7 8 四个方向键使用四个方向键来选择项目或对所选项目进行调整。 Resync 将投影机与来自电脑的输入信号重新进行同步。 MENU - 显示或退出屏显菜单。 - 进入子菜单并确认菜单选择。激活 “颜色设定”、“灯泡使用时数归零”和 “恢复出厂设置”菜单操作。 ( 电源 ) 打开或关闭投影机。 Source 手动选择输入信号源。 SC-8
