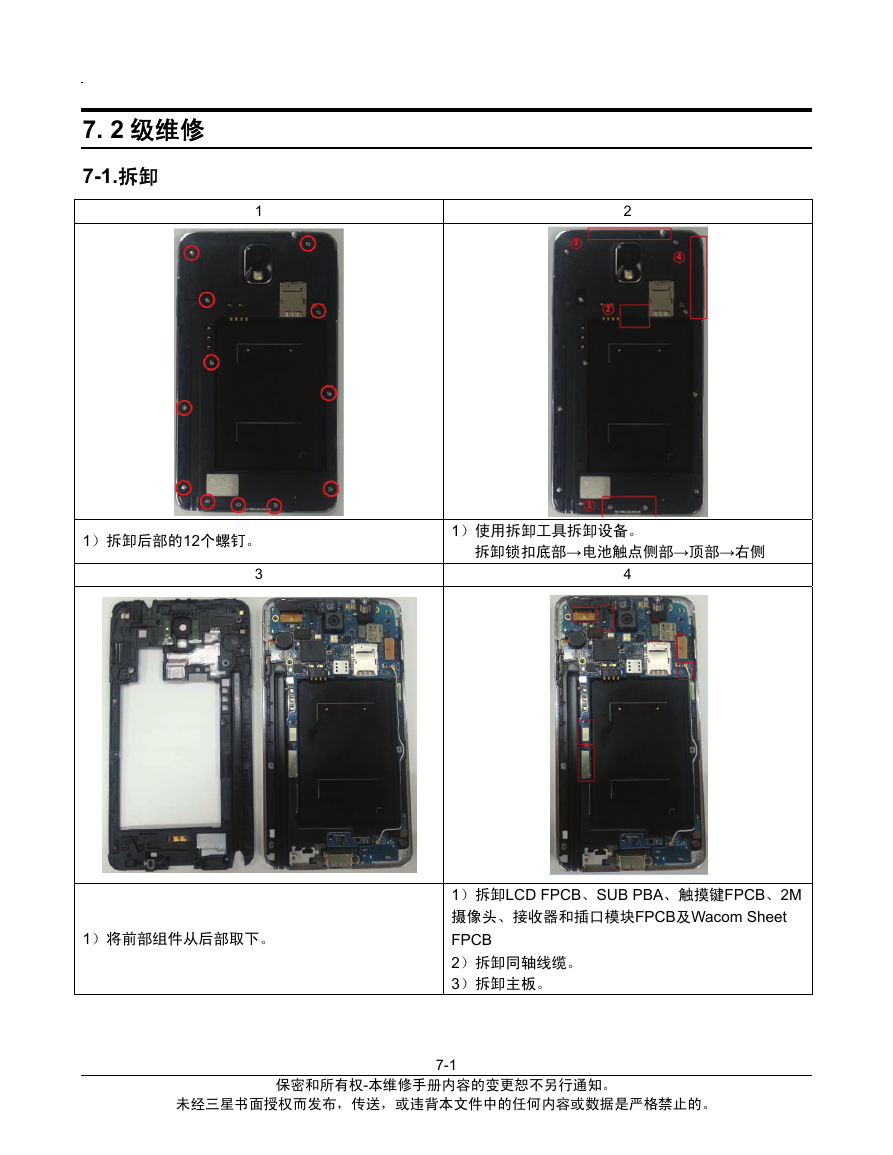

    7. 2 级维修 7-1.拆卸 1 2 2 级维修 1）拆卸后部的12个螺钉。 3 1）使用拆卸工具拆卸设备。 拆卸锁扣底部→电池触点侧部→顶部→右侧 4 1）将前部组件从后部取下。 1）拆卸LCD FPCB、SUB PBA、触摸键FPCB、2M 摄像头、接收器和插口模块FPCB及Wacom Sheet FPCB 2）拆卸同轴线缆。 3）拆卸主板。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

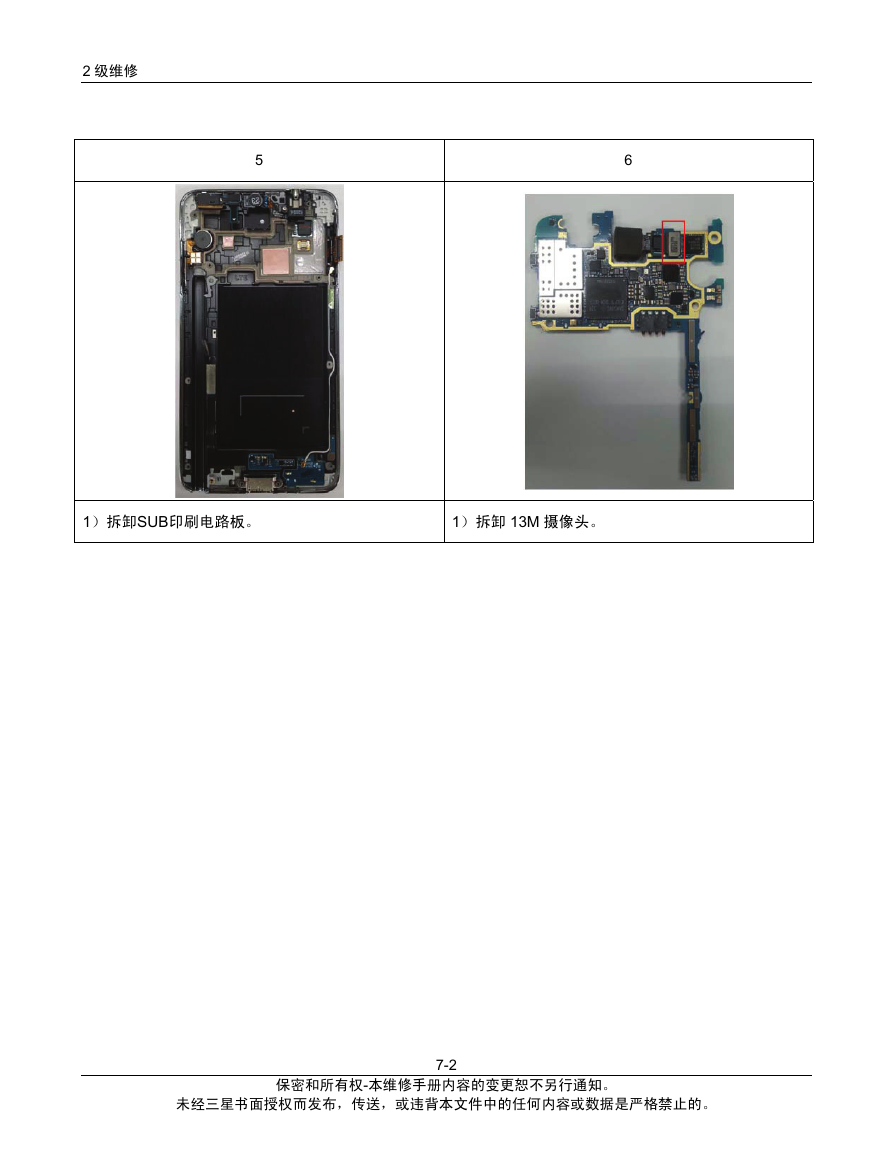

    2 级维修 5 6 1）拆卸SUB印刷电路板。 1）拆卸 13M 摄像头。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

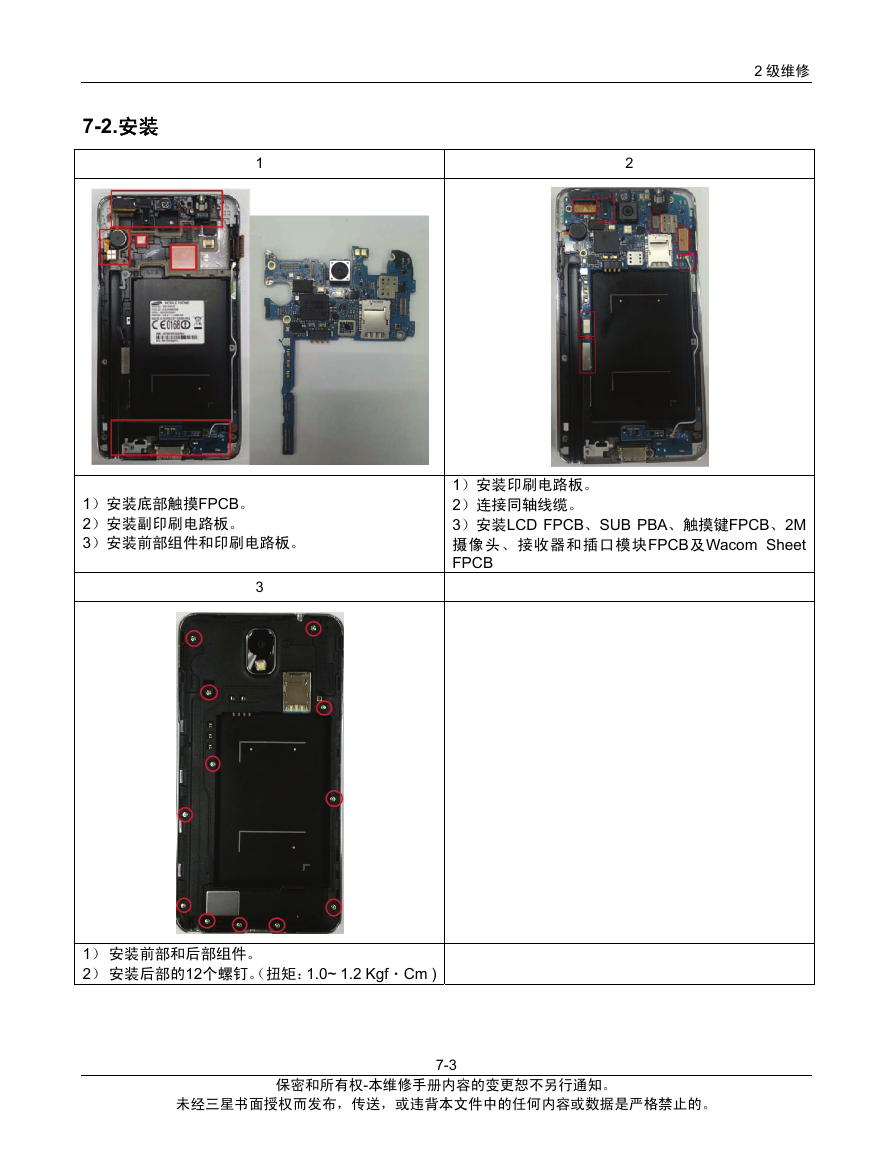

    7-2.安装 1 2 2 级维修 1）安装底部触摸FPCB。 2）安装副印刷电路板。 3）安装前部组件和印刷电路板。 3 1）安装印刷电路板。 2）连接同轴线缆。 3）安装LCD FPCB、SUB PBA、触摸键FPCB、2M 摄像头、接收器和插口模块FPCB及Wacom Sheet FPCB 1） 安装前部和后部组件。 2） 安装后部的12个螺钉。（扭矩：1.0~ 1.2 KgfㆍCm ) 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3
