请首先阅读本手册

入门指南

步骤 1：检查提供的物品

步骤 2：对电池组充电

步骤 3：打开电源并握紧摄像机

步骤 4：调节液晶显示面板和取景器

步骤 5：使用触摸屏

更改语言设定

查看屏幕指示（显示指示）

步骤 6：设定日期和时间

步骤 7：插入录像带或“Memory Stick Duo”

步骤 8：选择录制图像的纵横比（16:9或4:3）(DCR-HC39E/HC42E/HC43E)

录制／播放

简易录制/播放（Easy Handycam）

录制

播放

录制/播放等所使用的功能

录制

若要使用变焦

若要在黑暗场所录制（NightShot plus）

若要调节背光对象的曝光

若要调节偏离中心对象的对焦

若要固定所选择对象的曝光灵活点测光）

若要以镜像模式录制

若要使用三脚架

播放

若要按顺序播放图像

若要使用PB缩放

录制/播放

若要查看剩余电量电池信息）

若要关闭操作确认提示音

若要使用特定效果

若要初始化设定

其他部件名称和功能

录制/播放过程中显示的指示

搜索开始位置

搜索最近一次录制的最后一个场景（END SEARCH）

手动搜索（EDIT SEARCH）

回顾最近一次录制的场景（录制回顾）

遥控器

快速搜索想要的场景（零点设定记忆）

通过录制的日期搜索场景（日期搜索）

在电视机上播放图像

使用菜单

使用菜单项目

菜单项目

照相机设定菜单

存储器设定菜单

照片软件菜单

编辑和播放菜单

基本设定菜单

时间/LANGUAGE菜单

自定义个人菜单

复制／编辑

连接至录像机或电视机

复制到其他录像设备

从录像机或电视机录制图像（DCR-HC32E/HC33E/HC42E/HC43E）

将图像从录像带复制到“Memory Stick Duo”

将声音复制到录好的录像带上

删除“Memory Stick Duo”中录制的图像

用特定信息对“Memory Stick Duo”中的图像作标记（图像保护/打印标记）

打印录制的图像（PictBridge兼容打印机）

连接外接设备插孔

使用计算机

在电脑上查阅“初次操作指南(First Step Guide)”之前

在电脑上安装软件和“初次操作指南 (First Step Guide)”

观看 “初次操作指南 (First Step Guide)”

制作DVD（直接启动“Click to DVD”）

通过本摄像机将模拟录像机连接至电脑（信号转换功能）(DCR-HC32E/HC33E/HC42E/HC43E)

故障排除

问题解答

警告指示和信息

附加信息

海外使用本摄像机

可使用的卡带

关于“Memory Stick”

关于“InfoLITHIUM” 电池组

关于i.LINK

保养和预防措施

将跨接带作为腕带使用

连接肩带

规格

索引

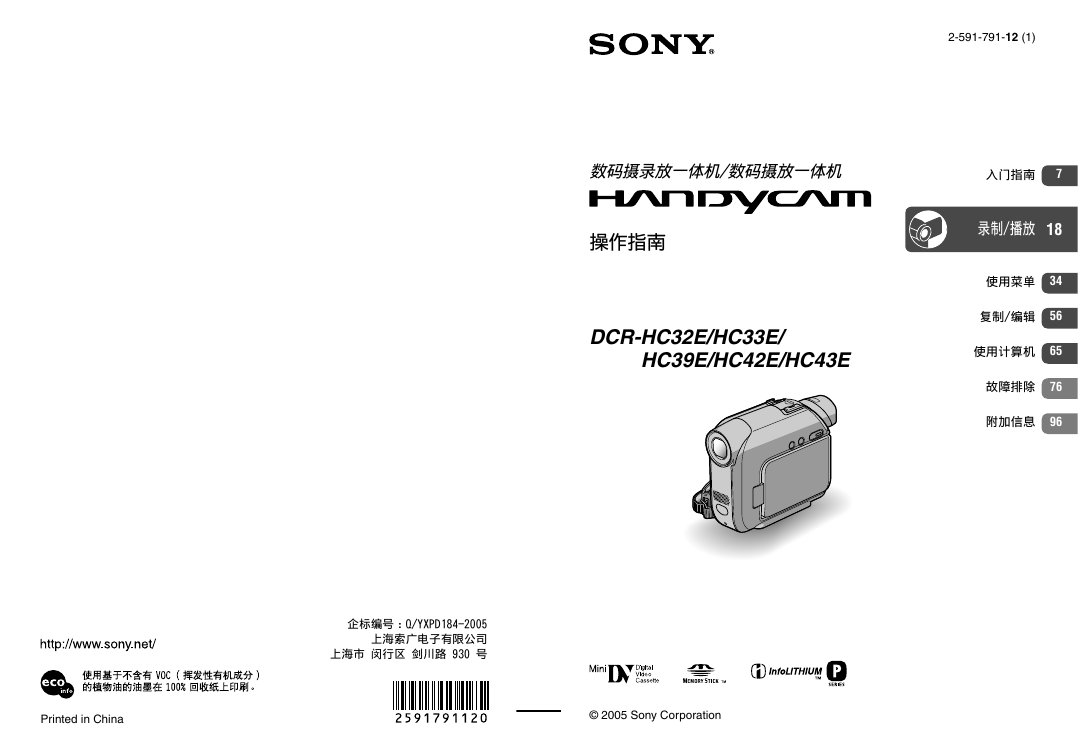

2-591-791-12 (1) 数码摄录放一体机/数码摄放一体机入门指南 7 操作指南 DCR-HC32E/HC33E/ HC39E/HC42E/HC43E 录制/播放 18 使用菜单复制/编辑使用计算机故障排除附加信息 34 56 65 76 96 企标编号 : Q/YXPD184-2005 上海索广电子有限公司上海市闵行区剑川路 930 号 Printed in China © 2005 Sony Corporation

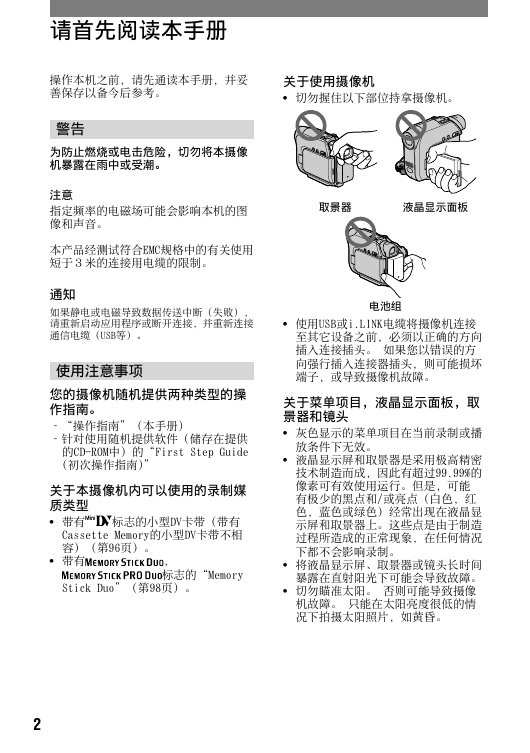

请首先阅读本手册操作本机之前，请先通读本手册，并妥善保存以备今后参考。关于使用摄像机 • 切勿握住以下部位持拿摄像机。警告为防止燃烧或电击危险，切勿将本摄像机暴露在雨中或受潮。注意指定频率的电磁场可能会影响本机的图像和声音。本产品经测试符合EMC规格中的有关使用短于３米的连接用电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB等）。使用注意事项您的摄像机随机提供两种类型的操作指南。 –“操作指南”（本手册） –针对使用随机提供软件（储存在提供的CD-ROM中）的“First Step Guide (初次操作指南)” 关于本摄像机内可以使用的录制媒质类型 • 带有标志的小型DV卡带（带有 Cassette Memory的小型DV卡带不相容）（第96页）。 • 带有，标志的“Memory Stick Duo”（第98页）。取景器液晶显示面板电池组 • 使用USB或i.LINK电缆将摄像机连接至其它设备之前，必须以正确的方向插入连接插头。如果您以错误的方向强行插入连接器插头，则可能损坏端子，或导致摄像机故障。关于菜单项目，液晶显示面板，取景器和镜头 • 灰色显示的菜单项目在当前录制或播放条件下无效。 • 液晶显示屏和取景器是采用极高精密技术制造而成，因此有超过99.99%的像素可有效使用运行。但是，可能有极少的黑点和/或亮点（白色，红色，蓝色或绿色）经常出现在液晶显示屏和取景器上。这些点是由于制造过程所造成的正常现象，在任何情况下都不会影响录制。 • 将液晶显示屏、取景器或镜头长时间暴露在直射阳光下可能会导致故障。 • 切勿瞄准太阳。否则可能导致摄像机故障。只能在太阳亮度很低的情况下拍摄太阳照片，如黄昏。 2

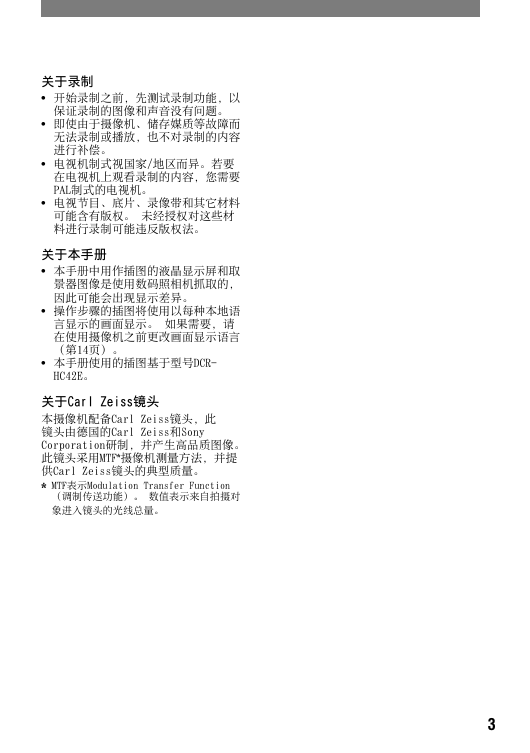

关于录制 • 开始录制之前，先测试录制功能，以保证录制的图像和声音没有问题。 • 即使由于摄像机、储存媒质等故障而无法录制或播放，也不对录制的内容进行补偿。 • 电视机制式视国家/地区而异。若要在电视机上观看录制的内容，您需要 PAL制式的电视机。 • 电视节目、底片、录像带和其它材料可能含有版权。未经授权对这些材料进行录制可能违反版权法。关于本手册 • 本手册中用作插图的液晶显示屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。 • 操作步骤的插图将使用以每种本地语言显示的画面显示。如果需要，请在使用摄像机之前更改画面显示语言（第14页）。 • 本手册使用的插图基于型号DCR- HC42E。关于Carl Zeiss镜头本摄像机配备Carl Zeiss镜头，此镜头由德国的Carl Zeiss和Sony Corporation研制，并产生高品质图像。此镜头采用MTF*摄像机测量方法，并提供Carl Zeiss镜头的典型质量。 * MTF表示Modulation Transfer Function （调制传送功能）。数值表示来自拍摄对象进入镜头的光线总量。 3

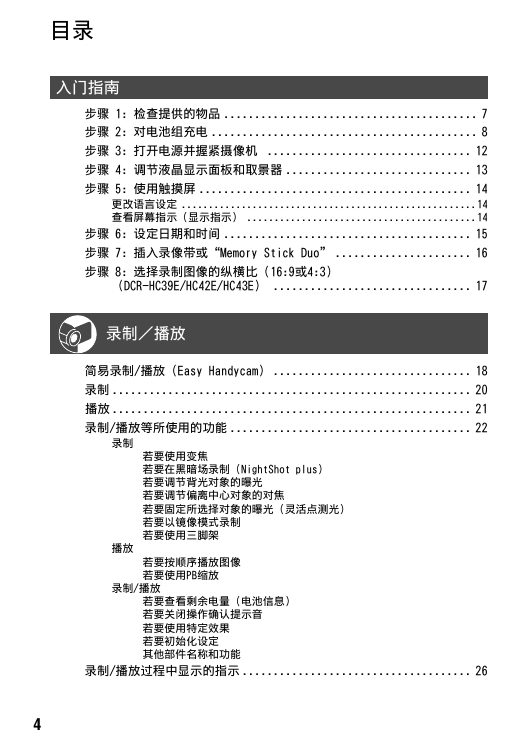

目录入门指南步骤 1：检查提供的物品 ......................................... 7 步骤 2：对电池组充电 ........................................... 8 步骤 3：打开电源并握紧摄像机 ................................. 12 步骤 4：调节液晶显示面板和取景器 .............................. 13 步骤 5：使用触摸屏 ............................................ 14 更改语言设定 ......................................................14 查看屏幕指示（显示指示） ..........................................14 步骤 6：设定日期和时间 ........................................ 15 步骤 7：插入录像带或“Memory Stick Duo” ...................... 16 步骤 8：选择录制图像的纵横比（16:9或4:3） (DCR-HC39E/HC42E/HC43E) ................................ 17 录制／播放简易录制/播放（Easy Handycam） ................................ 18 录制 .......................................................... 20 播放 .......................................................... 21 录制/播放等所使用的功能 ....................................... 22 若要使用变焦若要在黑暗场录制（NightShot plus）若要调节背光对象的曝光若要调节偏离中心对象的对焦若要固定所选择对象的曝光（灵活点测光）若要以镜像模式录制若要使用三脚架录制播放录制/播放若要按顺序播放图像若要使用PB缩放若要查看剩余电量（电池信息）若要关闭操作确认提示音若要使用特定效果若要初始化设定其他部件名称和功能录制/播放过程中显示的指示 ..................................... 26 4

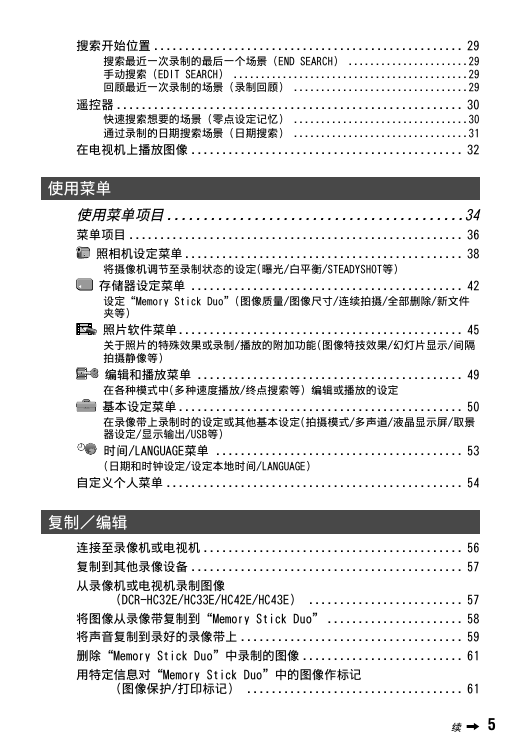

搜索开始位置 .................................................. 29 搜索最近一次录制的最后一个场景（END SEARCH） ......................29 手动搜索（EDIT SEARCH） ...........................................29 回顾最近一次录制的场景（录制回顾） ................................29 遥控器 ........................................................ 30 快速搜索想要的场景（零点设定记忆） ................................30 通过录制的日期搜索场景（日期搜索） ................................31 在电视机上播放图像 ............................................ 32 使用菜单使用菜单项目 .........................................34 菜单项目 ...................................................... 36 照相机设定菜单 ............................................. 38 将摄像机调节至录制状态的设定(曝光/白平衡/STEADYSHOT等）存储器设定菜单 ............................................ 42 设定“Memory Stick Duo”(图像质量/图像尺寸/连续拍摄/全部删除/新文件夹等）照片软件菜单 .............................................. 45 关于照片的特殊效果或录制/播放的附加功能(图像特技效果/幻灯片显示/间隔拍摄静像等）编辑和播放菜单 ........................................... 49 在各种模式中(多种速度播放/终点搜索等）编辑或播放的设定基本设定菜单 .............................................. 50 在录像带上录制时的设定或其他基本设定(拍摄模式/多声道/液晶显示屏/取景器设定/显示输出/USB等）时间/LANGUAGE菜单 ........................................ 53 (日期和时钟设定/设定本地时间/LANGUAGE) 自定义个人菜单 ................................................ 54 复制／编辑连接至录像机或电视机 .......................................... 56 复制到其他录像设备 ............................................ 57 从录像机或电视机录制图像（DCR-HC32E/HC33E/HC42E/HC43E） ......................... 57 将图像从录像带复制到“Memory Stick Duo” ...................... 58 将声音复制到录好的录像带上 .................................... 59 删除“Memory Stick Duo”中录制的图像 .......................... 61 用特定信息对“Memory Stick Duo”中的图像作标记（图像保护/打印标记） ................................... 61 续  5

打印录制的图像（PictBridge兼容打印机） ........................ 62 连接外接设备插孔 .............................................. 64 使用计算机在电脑上查阅“初次操作指南(First Step Guide)”之前 ............ 65 在电脑上安装软件和“初次操作指南 (First Step Guide)” ......... 67 观看 “初次操作指南 (First Step Guide)” ...................... 70 制作DVD（直接启动“Click to DVD”） ........................... 71 通过本摄像机将模拟录像机连接至电脑（信号转换功能） (DCR-HC32E/HC33E/HC42E/HC43E) ........................... 74 故障排除问题解答 ...................................................... 76 警告指示和信息 ................................................ 92 附加信息海外使用本摄像机 .............................................. 96 可使用的卡带 .................................................. 96 关于“Memory Stick” .......................................... 98 关于“InfoLITHIUM”电池组 ..................................... 99 关于i.LINK ................................................... 100 保养和预防措施 ............................................... 101 将跨接带作为腕带使用 ......................................... 104 连接肩带 ..................................................... 104 规格 ......................................................... 105 索引 ......................................................... 108 6

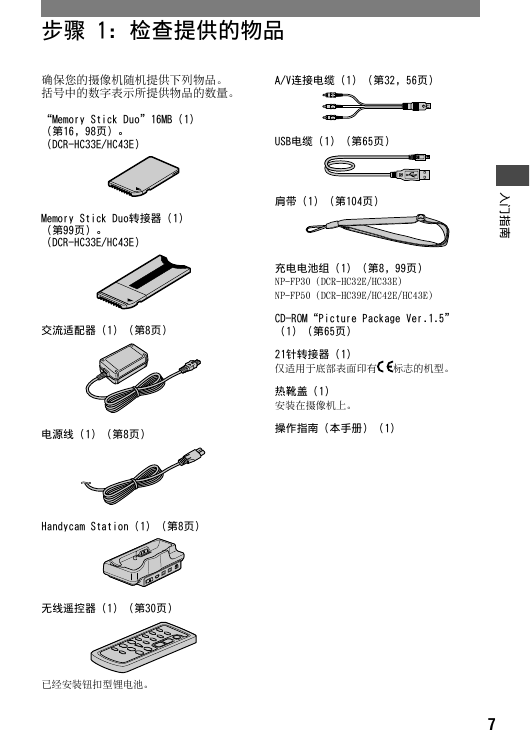

步骤 1：检查提供的物品确保您的摄像机随机提供下列物品。括号中的数字表示所提供物品的数量。 A/V连接电缆（1）（第32，56页） “Memory Stick Duo”16MB (1) （第16，98页）。（DCR-HC33E/HC43E） USB电缆（1）（第65页） Memory Stick Duo转接器 (1) （第99页）。（DCR-HC33E/HC43E）肩带（1）（第104页）入门指南交流适配器（1）（第8页）电源线（1）（第8页） Handycam Station（1）（第8页）无线遥控器（1）（第30页）已经安装钮扣型锂电池。充电电池组（1）（第8，99页） NP-FP30 (DCR-HC32E/HC33E) NP-FP50 (DCR-HC39E/HC42E/HC43E) CD-ROM“Picture Package Ver.1.5” （1）（第65页） 21针转接器（1）仅适用于底部表面印有标志的机型。热靴盖（1）安装在摄像机上。操作指南（本手册）（1） 7

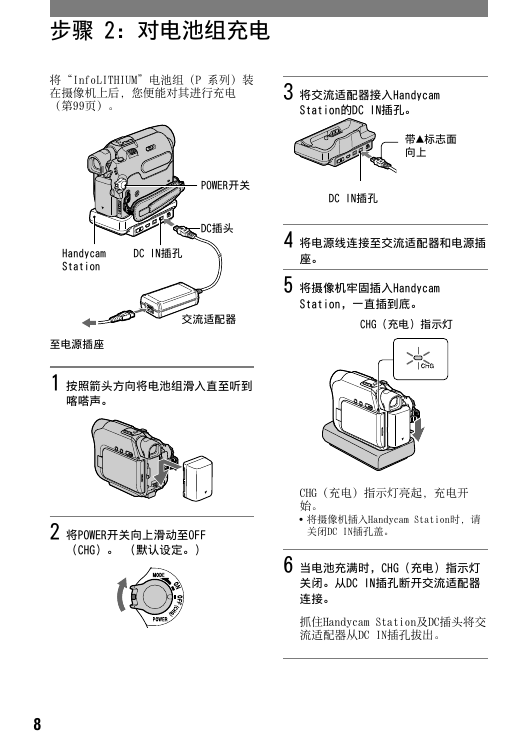

步骤 2：对电池组充电将“InfoLITHIUM”电池组（P 系列）装在摄像机上后，您便能对其进行充电（第99页）。 3 将交流适配器接入Handycam Station的DC IN插孔。 POWER开关 DC插头 Handycam Station DC IN插孔交流适配器至电源插座 1 按照箭头方向将电池组滑入直至听到喀嗒声。 2 将POWER开关向上滑动至OFF （CHG）。（默认设定。）带标志面向上 DC IN插孔 4 将电源线连接至交流适配器和电源插座。 5 将摄像机牢固插入Handycam Station，一直插到底。 CHG（充电）指示灯 CHG（充电）指示灯亮起，充电开始。 • 将摄像机插入Handycam Station时，请关闭DC IN插孔盖。 6 当电池充满时，CHG（充电）指示灯关闭。从DC IN插孔断开交流适配器连接。抓住Handycam Station及DC插头将交流适配器从DC IN插孔拔出。 8
