. D-ILA 投影仪DLA-X918 DLA-X818 DLA-X618 DLA-X518 . . 使用说明书入门设置操作调整设置 / 维护故障排除其他 B5A-2360-01 SETTING MEMORYMODE 1MODE 2MODE 3ANAMO.HDRC.M.D.COLORPROFILEGAMMASETTINGSPICTUREMODEhttp://manual3.jvckenwood.com/projector/mobile/global/

安全注意事项入门 . 2

入门 . 3

目录入门入门安全注意事项 .................................................. 2 附件/选购附件 ................................................. 5 确认附件 ..................................................... 5 选购附件 ..................................................... 5 各部分的名称及其功能 ................................... 6 主机-正面 .................................................... 6 主机-底部 .................................................... 6 主机-背面 .................................................... 7 主机-输入端子 ............................................. 8 遥控器 ......................................................... 9 将电池装入遥控器 ..................................... 10 遥控器的有效范围 ..................................... 10 设置安装投影仪 ................................................... 11 安装过程中的注意事项 .............................. 11 固定过程中的注意事项 .............................. 12 调整位置 ................................................... 13 连接投影仪 ................................................... 14 连接到 HDMI 输入端子（数字输入） ........ 14 连接到 LAN 端子 ....................................... 15 连接到 RS-232C 端子 ............................... 15 连接到 TRIGGER 端子 .............................. 16 连接电源线（随附附件） .......................... 16 操作观看视频 ....................................................... 17 调整投影仪屏幕 ............................................ 19 根据投影位置调整镜头 .............................. 19 保存和检索调整设置 ................................. 20 设置屏幕校正 ............................................ 22 调整屏幕尺寸（纵横比） .......................... 23 观看 3D 电影 ................................................ 24 安装 3D 信号同步发生器 ........................... 24 观看 3D 电影 ............................................. 25 调整 3D 电影 ............................................. 25 调整/设置根据视频类型选择影像质量 .......................... 26 设置图像模式 ............................................ 26 设置颜色配置文件 ..................................... 27 调整为首选颜色（色彩管理） ................... 29 调整电影以增强表现力（多像素控制） ........ 31 4 微调影像质量 ................................................ 32 调整投影影像的输出值（伽玛） ............... 32 微调为首选伽玛设置 ................................. 33 减少快速移动影像的残像（动态图像响应） 37 观看高对比度影像（光通量） ................... 39 菜单中的调整和设置 ..................................... 40 菜单项目列表 ............................................ 40 图像调整 ................................................... 42 输入信号 ................................................... 45 设置 .......................................................... 47 显示设定 ................................................... 53 功能 .......................................................... 53 信息 .......................................................... 55 维护更换灯具 ....................................................... 56 灯具更换步骤 ............................................ 56 重置灯具使用时间 ..................................... 58 维护机壳和遥控器 ........................................ 58 清洁和更换过滤网 ........................................ 59 故障排除故障排除 ....................................................... 60 出现以下信息时... ......................................... 64 其他外部控制 ....................................................... 65 RS-232C 规范 ........................................... 65 TCP/IP 连接 .............................................. 65 命令格式 ................................................... 66 遥控器代码 ................................................ 67 通信示例 ................................................... 68 规格 .............................................................. 69 索引 .............................................................. 76 本说明书中使用的符号 V 表示 DLA-X918 支持的功能。 W 表示 DLA-X818 支持的功能。 X 表示 DLA-X618 支持的功能。 Y 表示 DLA-X518 支持的功能。如果项目未标以上任何符号，表示所有型号都支持它。

入门附件/选购附件确认附件镜头盖 X Y ............................................................... 1 个 * 发货时，它装在主机上。遥控器 ............................................................................... 1 个 AAA 型电池（用于操作检查） .......................................... 2 节电线（约 2 米） ................................................................ 1 个 0 还包括快速用户指南、安全注意事项、保修卡和其他印刷资料。 0 使用本投影仪之前务必先阅读“安全注意事项”。 . . . . 选购附件 0 更换灯具：产品号 PK-L2615U 0 3D 快门眼镜：型号 PK-AG3 0 3D 信号同步发生器：型号 PK-EM2 3D 信号同步发生器和 3D 快门眼镜的兼容性图表 3D 信号同步发生器 PK-AG1 * （通信方法：IR（红 3D 快门眼镜 PK-AG2 ＊（通信方法：IR（红 PK-AG3 （通信方法：RF（射外线））外线））频）） PK-EM1 ＊（通信方法：IR（红外线）） PK-EM2 （通信方法：RF（射 X — X — — X * 停产产品有关详情，请向销售商咨询。频）） 5

各部分的名称及其功能主机-正面入门 D 指示灯请参阅“主机上的指示灯显示”第73 页。 E 排气口这里将排出暖空气以降低机内温度。切勿挡住出风口。 . A 镜头这是投影镜头。投影影像时，切勿注视镜头。 B 镜头盖 V W 接通/切断电源时镜头盖会随之打开/关闭。（第 47 页） 0 如果是 X Y，不使用设备时请安装镜头盖。 C 遥控传感器（正面）使用遥控器时，请将它对准此区域。 * 背面还有一个遥控传感器。主机-底部 F 进气口（背面/底部共有 3 处）进气口通过吸入空气降低机内温度。切勿挡住或阻碍热空气流出。否则可能导致本机发生故障。 * 本机背面的左右两侧各有一个进气口。 G 镜头盖手动键 V W 按下此键时可打开镜头盖。维护时使用它。您也可以在需要紧急打开镜头盖时使用它。 H 垫脚转动垫脚可以调整投影仪的高度和角度。（0 到 5 毫米）（第13 页）卸下垫脚后，可以将它用作吊装托架的固定孔。 6 ABCDEEFGH

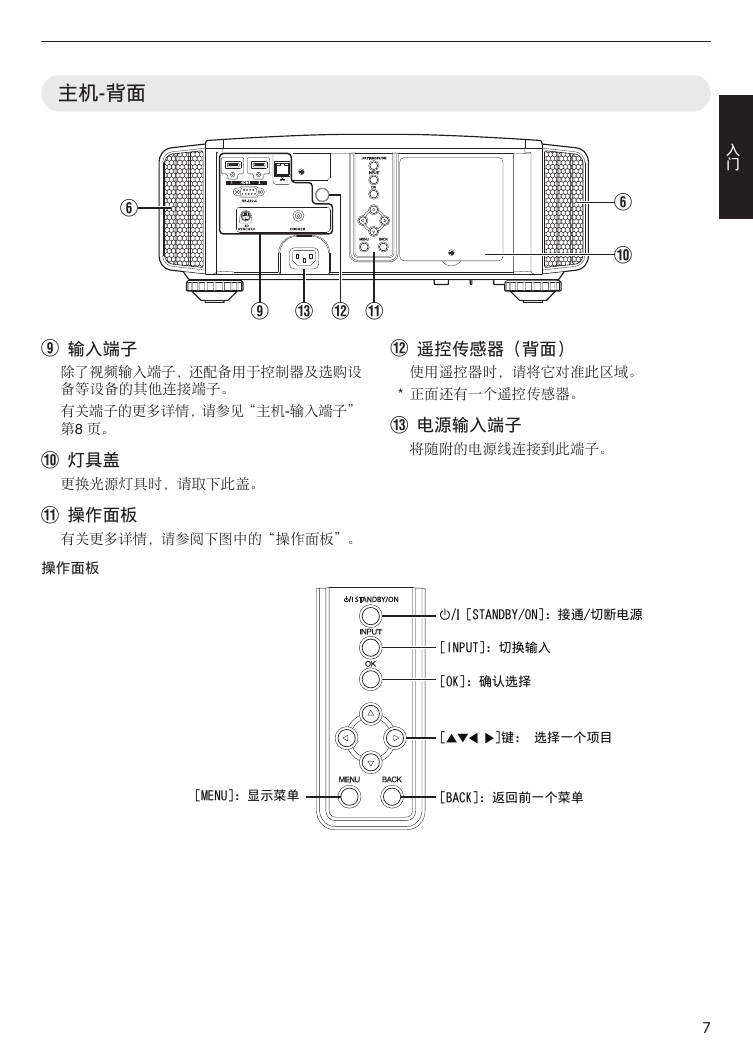

主机-背面 . I 输入端子除了视频输入端子，还配备用于控制器及选购设备等设备的其他连接端子。有关端子的更多详情，请参见“主机-输入端子” 第8 页。 J 灯具盖更换光源灯具时，请取下此盖。 K 操作面板有关更多详情，请参阅下图中的“操作面板”。操作面板 L 遥控传感器（背面）使用遥控器时，请将它对准此区域。 * 正面还有一个遥控传感器。 M 电源输入端子将随附的电源线连接到此端子。 . 入门 7 FIKLMFJJKHIA

主机-输入端子入门 F [TRIGGER]端子（E） 12 伏、100 毫安直流电源的输出端子。它用于将输出信号发送至如配备有触发功能的升降屏幕一类的控制装置。请注意，连接不当可能导致投影仪受损。(Tip=DC +12 V, Sleeve=GND) . A [HDMI 1]输入端子 B [HDMI 2]输入端子用于连接支持 HDMI 输出的设备。(第14 页) 它安装到 M3 锁孔上。螺孔深度为 3 毫米。 C [LAN]端子（RJ-45）将投影仪通过电脑网络连接到个人电脑后，可以将控制命令发送到投影仪来控制它。 D [RS-232C]端子（9 针 D-sub 阳）将个人电脑连接到此端子，可以控制投影仪。 E [3D SYNCHRO]端子将 3D 信号同步发生器（另售）连接到此端子后，可以观看 3D 电影。 8 ABCDEF
