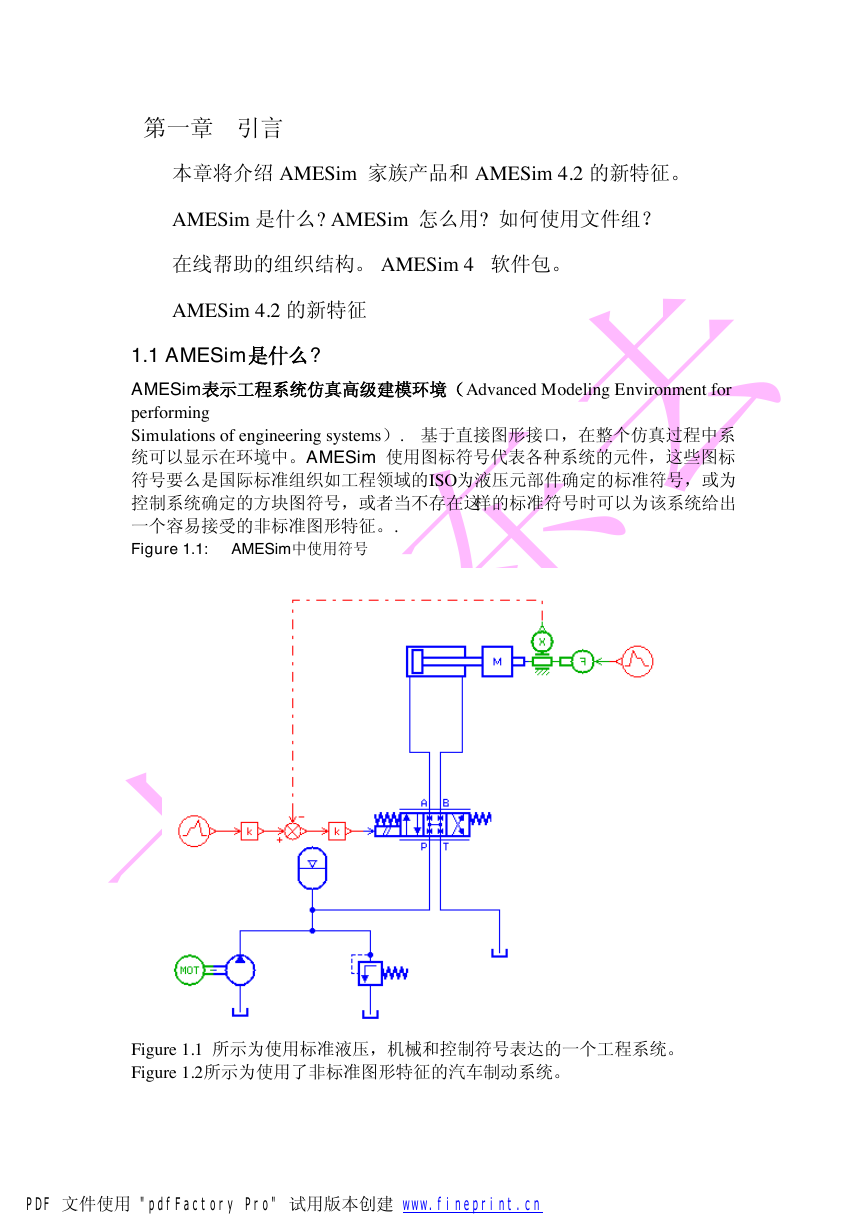

第一章引言本章将介绍 AMESim 家族产品和 AMESim 4.2 的新特征。 AMESim 是什么? AMESim 怎么用? 如何使用文件组？在线帮助的组织结构。 AMESim 4 软件包。 AMESim 4.2 的新特征 1.1 AMESim是什么? AMESim表示工程系统仿真高级建模环境（Advanced Modeling Environment for performing Simulations of engineering systems）. 基于直接图形接口，在整个仿真过程中系统可以显示在环境中。AMESim 使用图标符号代表各种系统的元件，这些图标符号要么是国际标准组织如工程领域的ISO为液压元部件确定的标准符号，或为控制系统确定的方块图符号，或者当不存在这样的标准符号时可以为该系统给出一个容易接受的非标准图形特征。. Figure 1.1: AMESim中使用符号 Figure 1.1 所示为使用标准液压，机械和控制符号表达的一个工程系统。 Figure 1.2所示为使用了非标准图形特征的汽车制动系统。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 大江东去

Figure 1.2: 汽车制动系统的符号 1.2 如何使用AMESim? 使用AMESim你可以通过在绘图区添加符号或图标搭建工程系统草图，搭建完草图后，可按如步骤进行系统仿真： • 图标元件的数学描述 • 设定元件的特征 • 初始化仿真运行 • 绘图显示系统运行状况 Figure 1.3 所示为从HCD符号构建的一个三柱塞径向液压泵详细模型。箭头用来表示液流方向。 Figure 1.3: 从HCD符号构建的一个三柱塞径向液压泵 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 大江东去

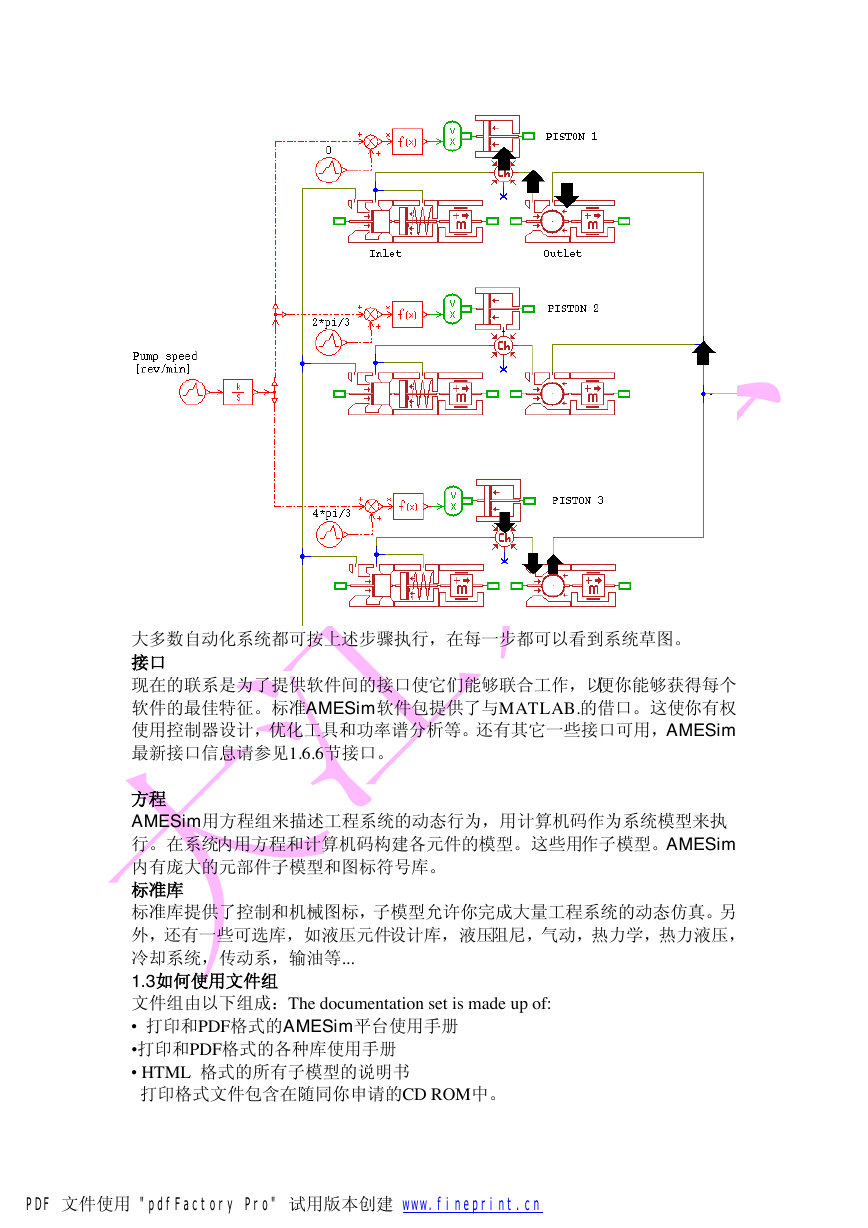

大多数自动化系统都可按上述步骤执行，在每一步都可以看到系统草图。接口现在的联系是为了提供软件间的接口使它们能够联合工作，以便你能够获得每个软件的最佳特征。标准AMESim软件包提供了与MATLAB.的借口。这使你有权使用控制器设计，优化工具和功率谱分析等。还有其它一些接口可用，AMESim 最新接口信息请参见1.6.6节接口。方程 AMESim用方程组来描述工程系统的动态行为，用计算机码作为系统模型来执行。在系统内用方程和计算机码构建各元件的模型。这些用作子模型。AMESim 内有庞大的元部件子模型和图标符号库。标准库标准库提供了控制和机械图标，子模型允许你完成大量工程系统的动态仿真。另外，还有一些可选库，如液压元件设计库，液压阻尼，气动，热力学，热力液压，冷却系统，传动系，输油等... 1.3如何使用文件组文件组由以下组成：The documentation set is made up of: • 打印和PDF格式的AMESim平台使用手册 •打印和PDF格式的各种库使用手册 • HTML 格式的所有子模型的说明书打印格式文件包含在随同你申请的CD ROM中。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 大江东去

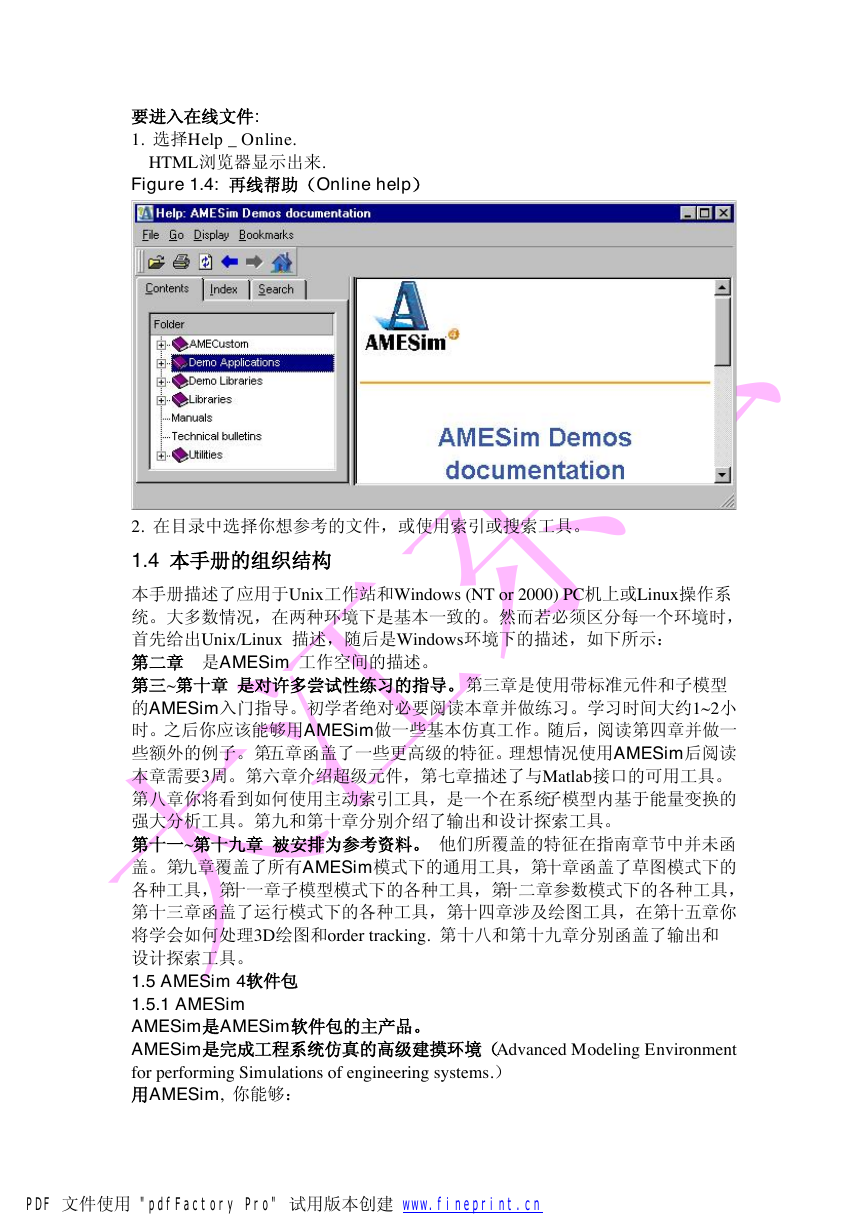

要进入在线文件: 1. 选择Help _ Online. HTML浏览器显示出来. Figure 1.4: 再线帮助（Online help） 2. 在目录中选择你想参考的文件，或使用索引或搜索工具。 1.4 本手册的组织结构本手册描述了应用于Unix工作站和Windows (NT or 2000) PC机上或Linux操作系统。大多数情况，在两种环境下是基本一致的。然而若必须区分每一个环境时，首先给出Unix/Linux 描述，随后是Windows环境下的描述，如下所示：第二章是AMESim 工作空间的描述。第三~第十章是对许多尝试性练习的指导。第三章是使用带标准元件和子模型的AMESim入门指导。初学者绝对必要阅读本章并做练习。学习时间大约1~2小时。之后你应该能够用AMESim做一些基本仿真工作。随后，阅读第四章并做一些额外的例子。第五章函盖了一些更高级的特征。理想情况使用AMESim后阅读本章需要3周。第六章介绍超级元件，第七章描述了与Matlab接口的可用工具。第八章你将看到如何使用主动索引工具，是一个在系统子模型内基于能量变换的强大分析工具。第九和第十章分别介绍了输出和设计探索工具。第十一~第十九章被安排为参考资料。他们所覆盖的特征在指南章节中并未函盖。第九章覆盖了所有AMESim模式下的通用工具，第十章函盖了草图模式下的各种工具，第十一章子模型模式下的各种工具，第十二章参数模式下的各种工具，第十三章函盖了运行模式下的各种工具，第十四章涉及绘图工具，在第十五章你将学会如何处理3D绘图和order tracking. 第十八和第十九章分别函盖了输出和设计探索工具。 1.5 AMESim 4软件包 1.5.1 AMESim AMESim是AMESim软件包的主产品。 AMESim是完成工程系统仿真的高级建摸环境（Advanced Modeling Environment for performing Simulations of engineering systems.）用AMESim, 你能够： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 大江东去

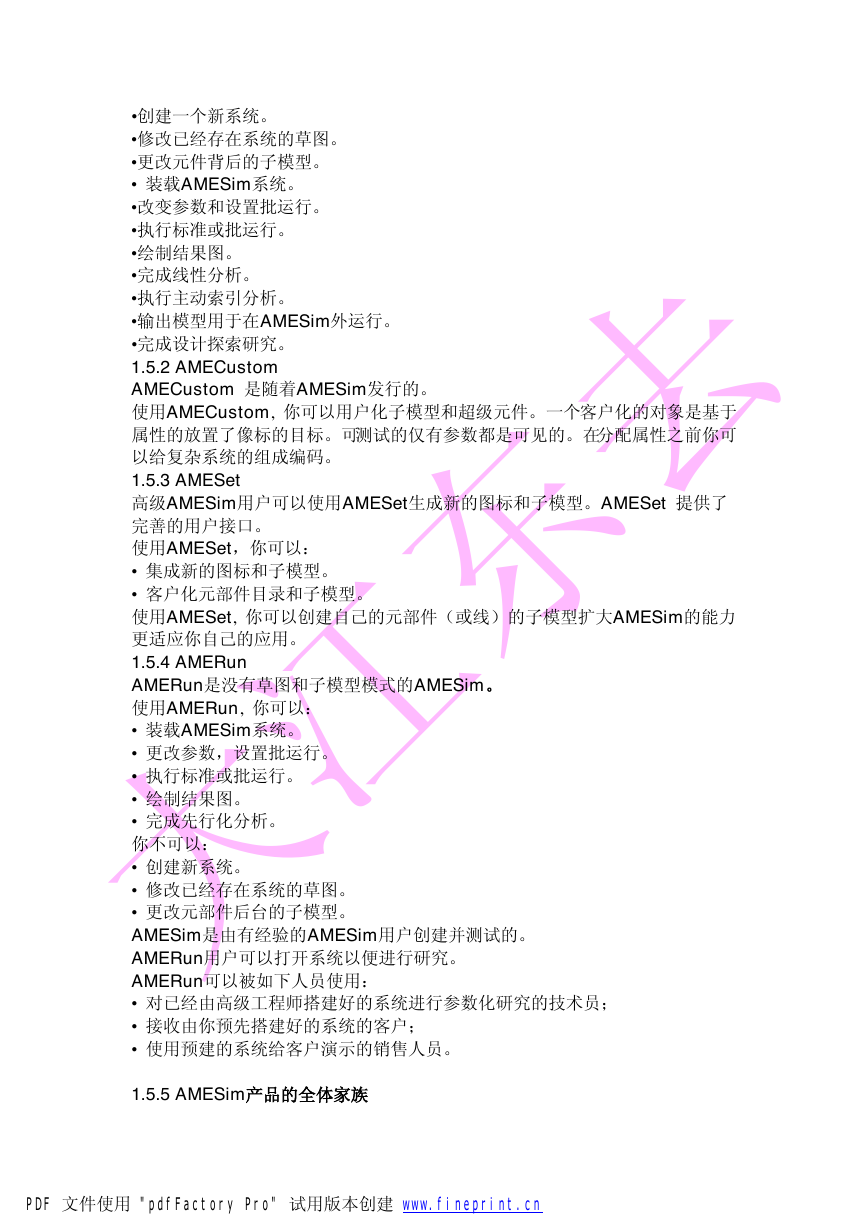

•创建一个新系统。 •修改已经存在系统的草图。 •更改元件背后的子模型。 • 装载AMESim系统。 •改变参数和设置批运行。 •执行标准或批运行。 •绘制结果图。 •完成线性分析。 •执行主动索引分析。 •输出模型用于在AMESim外运行。 •完成设计探索研究。 1.5.2 AMECustom AMECustom 是随着AMESim发行的。使用AMECustom, 你可以用户化子模型和超级元件。一个客户化的对象是基于属性的放置了像标的目标。可测试的仅有参数都是可见的。在分配属性之前你可以给复杂系统的组成编码。 1.5.3 AMESet 高级AMESim用户可以使用AMESet生成新的图标和子模型。AMESet 提供了完善的用户接口。使用AMESet，你可以： • 集成新的图标和子模型。 • 客户化元部件目录和子模型。使用AMESet, 你可以创建自己的元部件（或线）的子模型扩大AMESim的能力更适应你自己的应用。 1.5.4 AMERun AMERun是没有草图和子模型模式的AMESim。使用AMERun, 你可以： • 装载AMESim系统。 • 更改参数，设置批运行。 • 执行标准或批运行。 • 绘制结果图。 • 完成先行化分析。你不可以： • 创建新系统。 • 修改已经存在系统的草图。 • 更改元部件后台的子模型。 AMESim是由有经验的AMESim用户创建并测试的。 AMERun用户可以打开系统以便进行研究。 AMERun可以被如下人员使用： • 对已经由高级工程师搭建好的系统进行参数化研究的技术员； • 接收由你预先搭建好的系统的客户； • 使用预建的系统给客户演示的销售人员。 1.5.5 AMESim产品的全体家族 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 大江东去

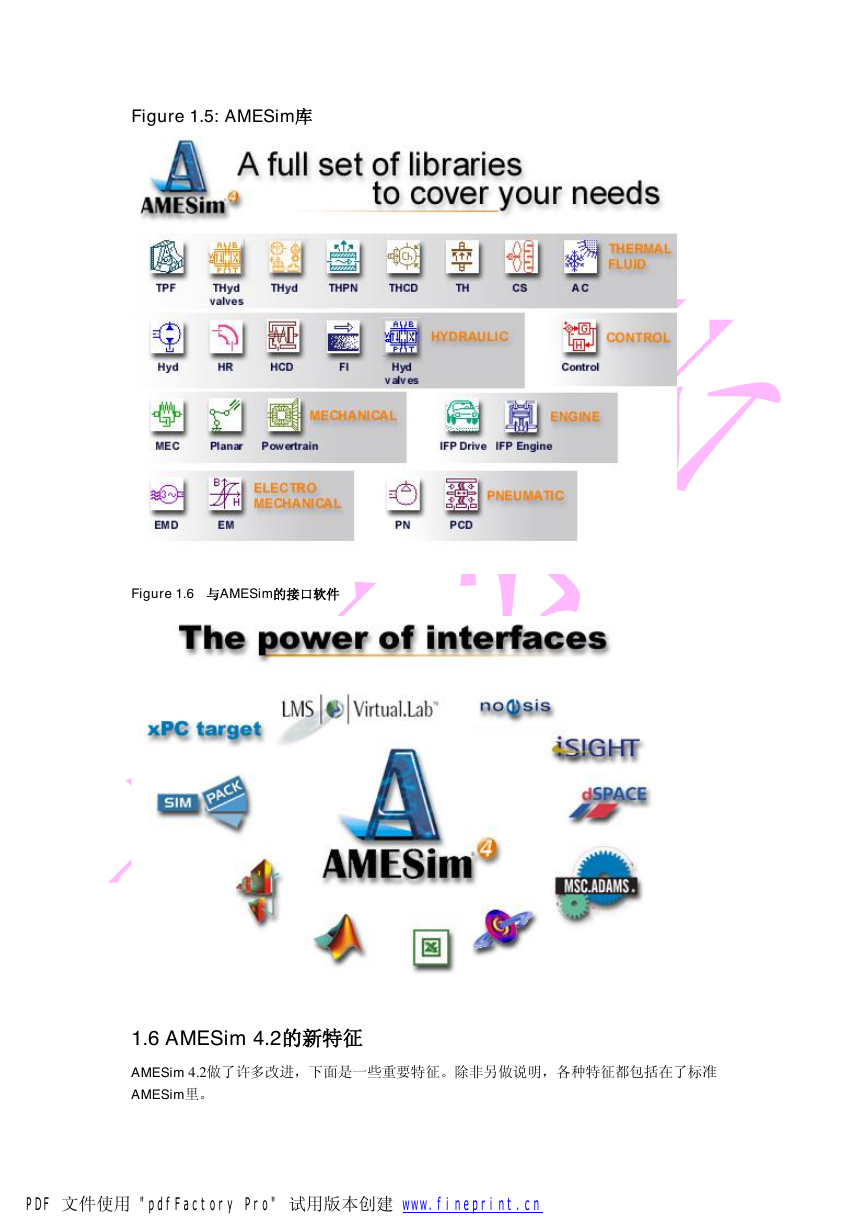

Figure 1.5: AMESim库 Figure 1.6 与AMESim的接口软件 1.6 AMESim 4.2的新特征 AMESim 4.2做了许多改进，下面是一些重要特征。除非另做说明，各种特征都包括在了标准 AMESim里。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 大江东去

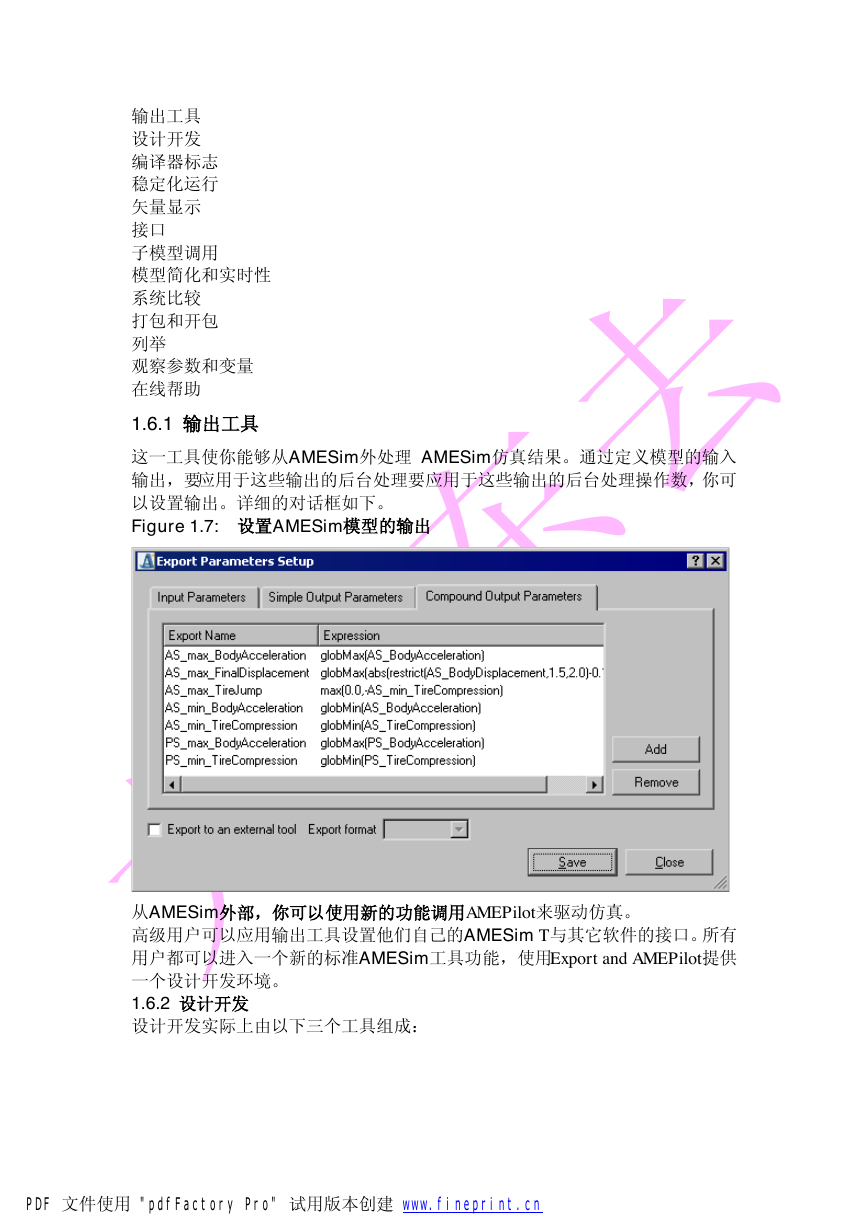

输出工具设计开发编译器标志稳定化运行矢量显示接口子模型调用模型简化和实时性系统比较打包和开包列举观察参数和变量在线帮助 1.6.1 输出工具这一工具使你能够从AMESim外处理 AMESim仿真结果。通过定义模型的输入输出，要应用于这些输出的后台处理要应用于这些输出的后台处理操作数，你可以设置输出。详细的对话框如下。 Figure 1.7: 设置AMESim模型的输出从AMESim外部，你可以使用新的功能调用AMEPilot来驱动仿真。高级用户可以应用输出工具设置他们自己的AMESim T与其它软件的接口。所有用户都可以进入一个新的标准AMESim工具功能，使用Export and AMEPilot提供一个设计开发环境。 1.6.2 设计开发设计开发实际上由以下三个工具组成： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 大江东去

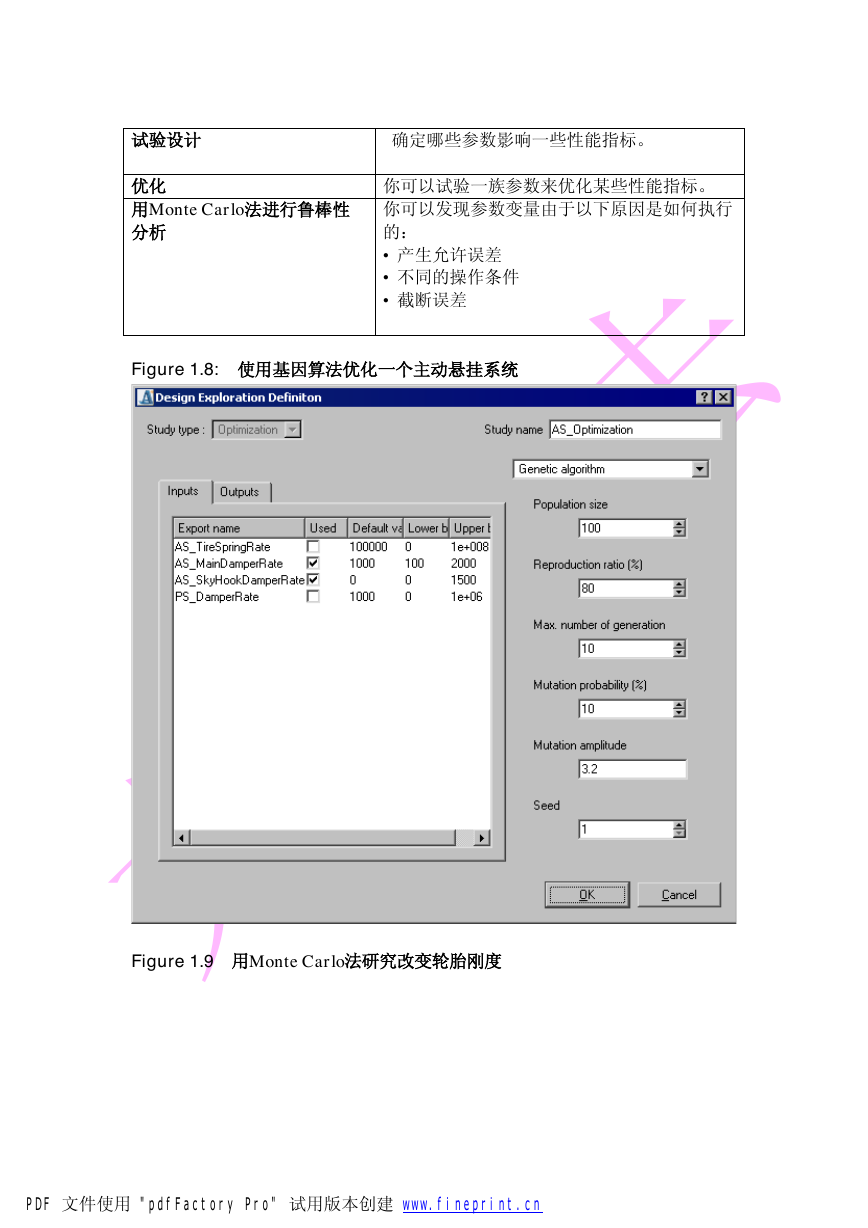

试验设计优化用Monte Carlo法进行鲁棒性分析确定哪些参数影响一些性能指标。你可以试验一族参数来优化某些性能指标。你可以发现参数变量由于以下原因是如何执行的： • 产生允许误差 • 不同的操作条件 • 截断误差 Figure 1.8: 使用基因算法优化一个主动悬挂系统 Figure 1.9 用Monte Carlo法研究改变轮胎刚度 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 大江东去
