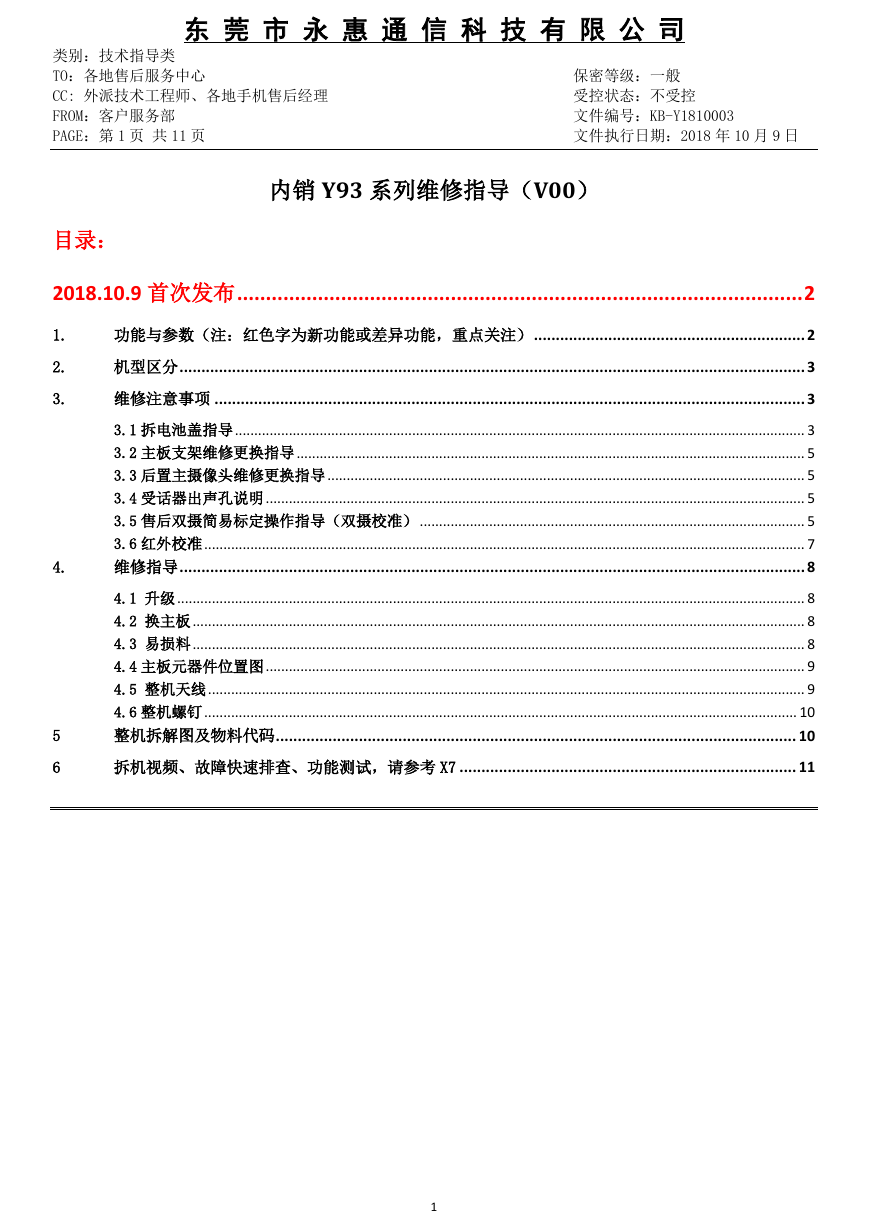

    东 莞 市 永 惠 通 信 科 技 有 限 公 司 类别：技术指导类 TO：各地售后服务中心 保密等级：一般 CC: 外派技术工程师、各地手机售后经理 受控状态：不受控 FROM：客户服务部 文件编号：KB-Y1810003 PAGE：第 1 页 共 11 页 文件执行日期：2018 年 10 月 9 日 内销 Y93 系列维修指导（V00） 目录： 2018.10.9 首次发布 .................................................................................................. 2 功能与参数（注：红色字为新功能或差异功能，重点关注） .............................................................. 2 机型区分 ............................................................................................................................................... 3 维修注意事项 ....................................................................................................................................... 3 3.1 拆电池盖指导 .................................................................................................................................................... 3 3.2 主板支架维修更换指导 .................................................................................................................................... 5 3.3 后置主摄像头维修更换指导 ............................................................................................................................ 5 3.4 受话器出声孔说明 ............................................................................................................................................ 5 3.5 售后双摄简易标定操作指导（双摄校准） .................................................................................................... 5 3.6 红外校准 ............................................................................................................................................................ 7 维修指导 ............................................................................................................................................... 8 4.1 升级 ................................................................................................................................................................... 8 4.2 换主板 ............................................................................................................................................................... 8 4.3 易损料 ............................................................................................................................................................... 8 4.4 主板元器件位置图 ............................................................................................................................................ 9 4.5 整机天线 ........................................................................................................................................................... 9 4.6 整机螺钉 .......................................................................................................................................................... 10 整机拆解图及物料代码 ....................................................................................................................... 10 拆机视频、故障快速排查、功能测试，请参考 X7 ............................................................................. 11 1. 2. 3. 4. 5 6 1

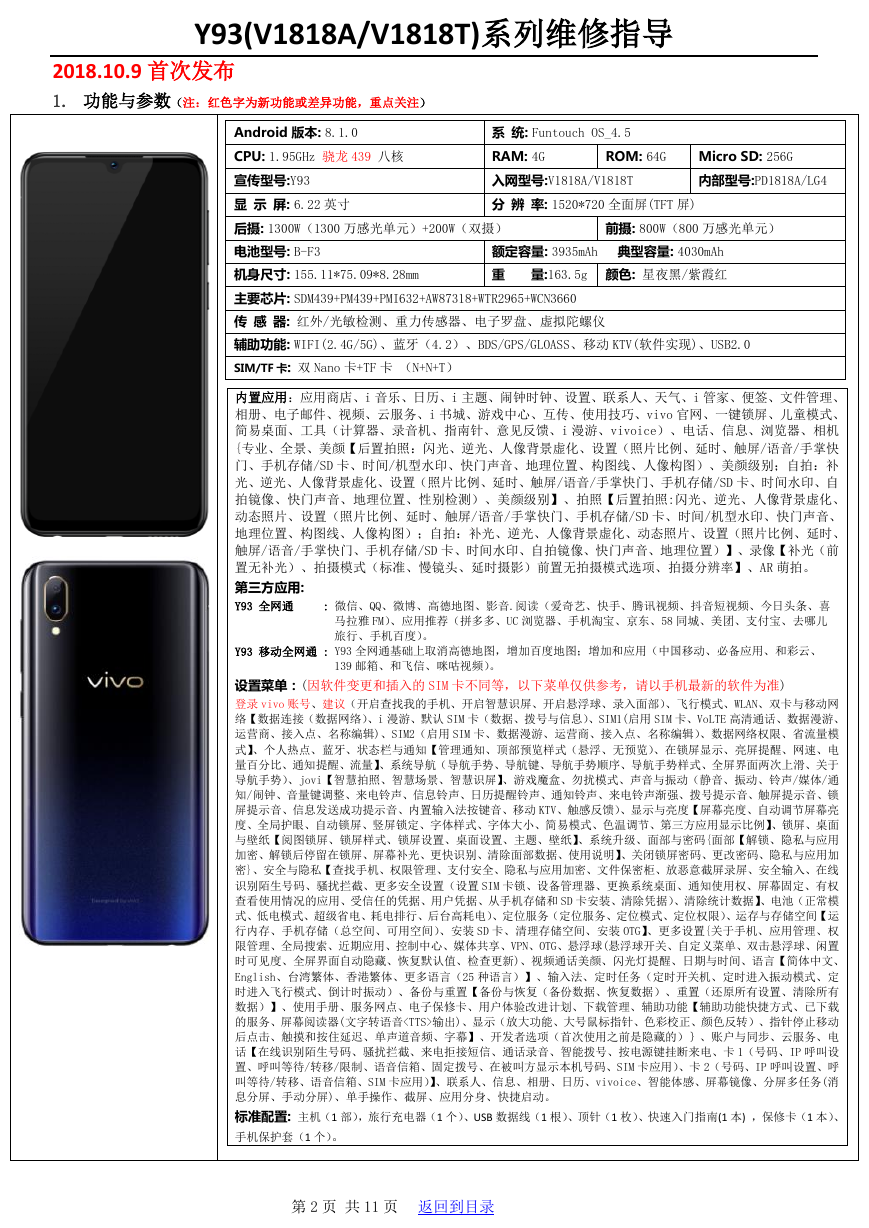

    Y93(V1818A/V1818T)系列维修指导 2018.10.9 首次发布 1. 功能与参数（注：红色字为新功能或差异功能，重点关注） Android 版本: 8.1.0 系 统: Funtouch OS_4.5 CPU: 1.95GHz 骁龙 439 八核 RAM: 4G ROM: 64G Micro SD: 256G 宣传型号:Y93 显 示 屏: 6.22 英寸 入网型号:V1818A/V1818T 内部型号:PD1818A/LG4 分 辨 率: 1520*720 全面屏(TFT 屏) 后摄: 1300W（1300 万感光单元）+200W（双摄） 前摄: 800W（800 万感光单元） 电池型号: B-F3 额定容量: 3935mAh 典型容量: 4030mAh 机身尺寸: 155.11*75.09*8.28mm 重 量:163.5g 颜色: 星夜黑/紫霞红 主要芯片: SDM439+PM439+PMI632+AW87318+WTR2965+WCN3660 传 感 器: 红外/光敏检测、重力传感器、电子罗盘、虚拟陀螺仪 辅助功能: WIFI(2.4G/5G)、蓝牙（4.2）、BDS/GPS/GLOASS、移动 KTV(软件实现)、USB2.0 SIM/TF 卡: 双 Nano 卡+TF 卡 （N+N+T） 内置应用：应用商店、i 音乐、日历、i 主题、闹钟时钟、设置、联系人、天气、i 管家、便签、文件管理、 相册、电子邮件、视频、云服务、i 书城、游戏中心、互传、使用技巧、vivo 官网、一键锁屏、儿童模式、 简易桌面、工具（计算器、录音机、指南针、意见反馈、i 漫游、vivoice）、电话、信息、浏览器、相机 {专业、全景、美颜【后置拍照：闪光、逆光、人像背景虚化、设置（照片比例、延时、触屏/语音/手掌快 门、手机存储/SD 卡、时间/机型水印、快门声音、地理位置、构图线、人像构图）、美颜级别；自拍：补 光、逆光、人像背景虚化、设置（照片比例、延时、触屏/语音/手掌快门、手机存储/SD 卡、时间水印、自 拍镜像、快门声音、地理位置、性别检测）、美颜级别】、拍照【后置拍照:闪光、逆光、人像背景虚化、 动态照片、设置（照片比例、延时、触屏/语音/手掌快门、手机存储/SD 卡、时间/机型水印、快门声音、 地理位置、构图线、人像构图）；自拍：补光、逆光、人像背景虚化、动态照片、设置（照片比例、延时、 触屏/语音/手掌快门、手机存储/SD 卡、时间水印、自拍镜像、快门声音、地理位置）】、录像【补光（前 置无补光）、拍摄模式（标准、慢镜头、延时摄影）前置无拍摄模式选项、拍摄分辨率】、AR 萌拍。 第三方应用: Y93 全网通 : 微信、QQ、微博、高德地图、影音.阅读（爱奇艺、快手、腾讯视频、抖音短视频、今日头条、喜 马拉雅 FM）、应用推荐（拼多多、UC 浏览器、手机淘宝、京东、58 同城、美团、支付宝、去哪儿 旅行、手机百度）。 Y93 移动全网通 : Y93 全网通基础上取消高德地图，增加百度地图；增加和应用（中国移动、必备应用、和彩云、 139 邮箱、和飞信、咪咕视频）。 设置菜单：(因软件变更和插入的 SIM 卡不同等，以下菜单仅供参考，请以手机最新的软件为准) 登录 vivo 账号、建议（开启查找我的手机、开启智慧识屏、开启悬浮球、录入面部）、飞行模式、WLAN、双卡与移动网 络【数据连接（数据网络）、i 漫游、默认 SIM 卡（数据、拨号与信息）、SIM1(启用 SIM 卡、VoLTE 高清通话、数据漫游、 运营商、接入点、名称编辑)、SIM2（启用 SIM 卡、数据漫游、运营商、接入点、名称编辑）、数据网络权限、省流量模 式】、个人热点、蓝牙、状态栏与通知【管理通知、顶部预览样式（悬浮、无预览）、在锁屏显示、亮屏提醒、网速、电 量百分比、通知提醒、流量】、系统导航（导航手势、导航键、导航手势顺序、导航手势样式、全屏界面两次上滑、关于 导航手势）、jovi【智慧拍照、智慧场景、智慧识屏】、游戏魔盒、勿扰模式、声音与振动（静音、振动、铃声/媒体/通 知/闹钟、音量键调整、来电铃声、信息铃声、日历提醒铃声、通知铃声、来电铃声渐强、拨号提示音、触屏提示音、锁 屏提示音、信息发送成功提示音、内置输入法按键音、移动 KTV、触感反馈）、显示与亮度【屏幕亮度、自动调节屏幕亮 度、全局护眼、自动锁屏、竖屏锁定、字体样式、字体大小、简易模式、色温调节、第三方应用显示比例】、锁屏、桌面 与壁纸【阅图锁屏、锁屏样式、锁屏设置、桌面设置、主题、壁纸】、系统升级、面部与密码{面部【解锁、隐私与应用 加密、解锁后停留在锁屏、屏幕补光、更快识别、清除面部数据、使用说明】、关闭锁屏密码、更改密码、隐私与应用加 密}、安全与隐私【查找手机、权限管理、支付安全、隐私与应用加密、文件保密柜、放恶意截屏录屏、安全输入、在线 识别陌生号码、骚扰拦截、更多安全设置（设置 SIM 卡锁、设备管理器、更换系统桌面、通知使用权、屏幕固定、有权 查看使用情况的应用、受信任的凭据、用户凭据、从手机存储和 SD 卡安装、清除凭据）、清除统计数据】、电池（正常模 式、低电模式、超级省电、耗电排行、后台高耗电）、定位服务（定位服务、定位模式、定位权限）、运存与存储空间【运 行内存、手机存储（总空间、可用空间）、安装 SD 卡、清理存储空间、安装 OTG】、更多设置{关于手机、应用管理、权 限管理、全局搜索、近期应用、控制中心、媒体共享、VPN、OTG、悬浮球(悬浮球开关、自定义菜单、双击悬浮球、闲置 时可见度、全屏界面自动隐藏、恢复默认值、检查更新)、视频通话美颜、闪光灯提醒、日期与时间、语言【简体中文、 English、台湾繁体、香港繁体、更多语言（25 种语言）】、输入法、定时任务（定时开关机、定时进入振动模式、定 时进入飞行模式、倒计时振动）、备份与重置【备份与恢复（备份数据、恢复数据）、重置（还原所有设置、清除所有 数据）】、使用手册、服务网点、电子保修卡、用户体验改进计划、下载管理、辅助功能【辅助功能快捷方式、已下载 的服务、屏幕阅读器(文字转语音输出)、显示（放大功能、大号鼠标指针、色彩校正、颜色反转）、指针停止移动 后点击、触摸和按住延迟、单声道音频、字幕】、开发者选项（首次使用之前是隐藏的）｝、账户与同步、云服务、电 话【在线识别陌生号码、骚扰拦截、来电拒接短信、通话录音、智能拨号、按电源键挂断来电、卡 1（号码、IP 呼叫设 置、呼叫等待/转移/限制、语音信箱、固定拨号、在被叫方显示本机号码、SIM 卡应用）、卡 2（号码、IP 呼叫设置、呼 叫等待/转移、语音信箱、SIM 卡应用）】、联系人、信息、相册、日历、vivoice、智能体感、屏幕镜像、分屏多任务(消 息分屏、手动分屏)、单手操作、截屏、应用分身、快捷启动。 标准配置: 主机（1 部），旅行充电器（1 个）、USB 数据线（1 根）、顶针（1 枚）、快速入门指南(1 本) ，保修卡（1 本）、 手机保护套（1 个）。 第 2 页 共 11 页 返回到目录

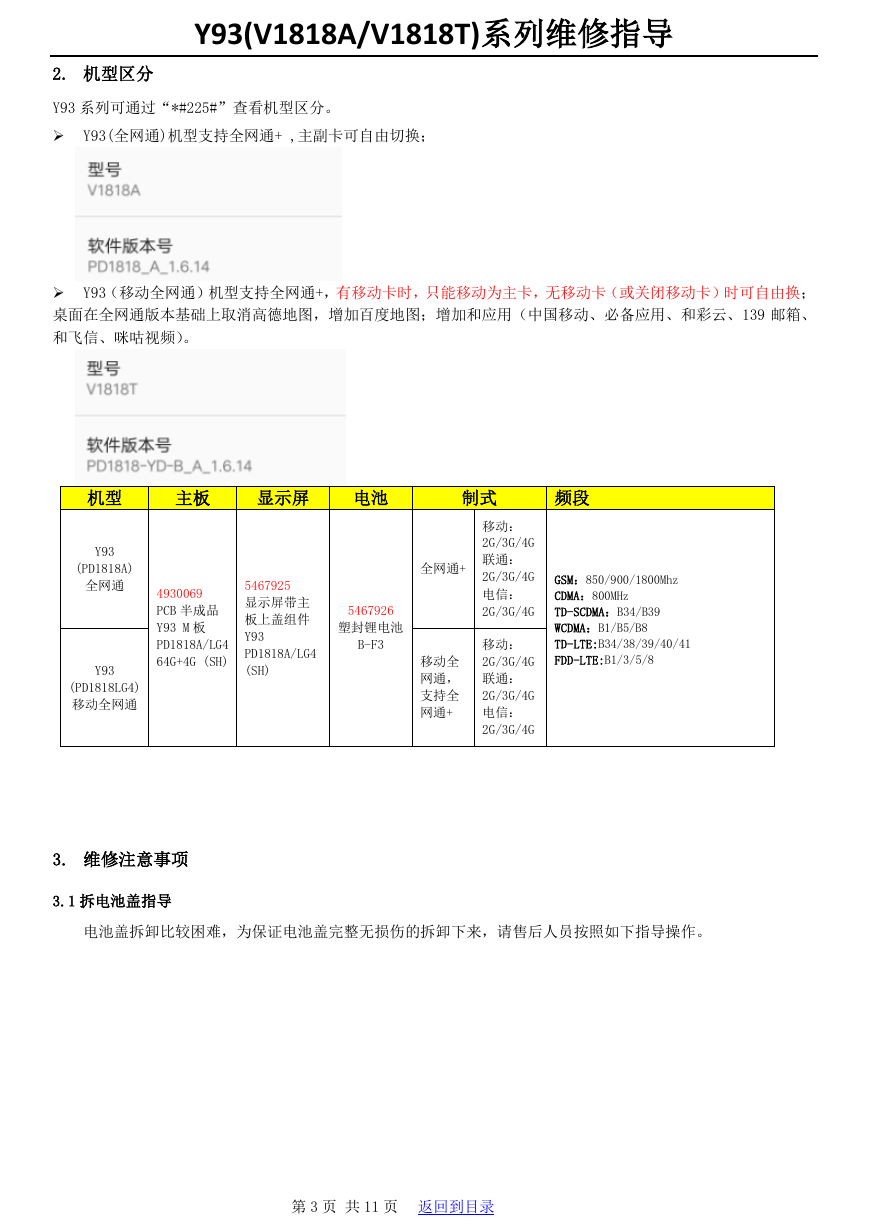

    Y93(V1818A/V1818T)系列维修指导 2. 机型区分 Y93 系列可通过“*#225#”查看机型区分。  Y93(全网通)机型支持全网通+ ,主副卡可自由切换；  Y93（移动全网通）机型支持全网通+，有移动卡时，只能移动为主卡，无移动卡（或关闭移动卡）时可自由换； 桌面在全网通版本基础上取消高德地图，增加百度地图；增加和应用（中国移动、必备应用、和彩云、139 邮箱、 和飞信、咪咕视频）。 机型 主板 显示屏 电池 制式 频段 移动： 2G/3G/4G 联通： 2G/3G/4G 电信： 2G/3G/4G 移动全 网通， 支持全 网通+ 移动： 2G/3G/4G 联通： 2G/3G/4G 电信： 2G/3G/4G GSM：850/900/1800Mhz CDMA：800MHz TD-SCDMA：B34/B39 WCDMA：B1/B5/B8 TD-LTE:B34/38/39/40/41 FDD-LTE:B1/3/5/8 Y93 (PD1818A) 全网通+ 全网通 Y93 4930069 PCB 半成品 Y93 M 板 PD1818A/LG4 64G+4G (SH) 5467925 显示屏带主 板上盖组件 Y93 PD1818A/LG4 (SH) 5467926 塑封锂电池 B-F3 (PD1818LG4) 移动全网通 3. 维修注意事项 3.1 拆电池盖指导 电池盖拆卸比较困难，为保证电池盖完整无损伤的拆卸下来，请售后人员按照如下指导操作。 第 3 页 共 11 页 返回到目录

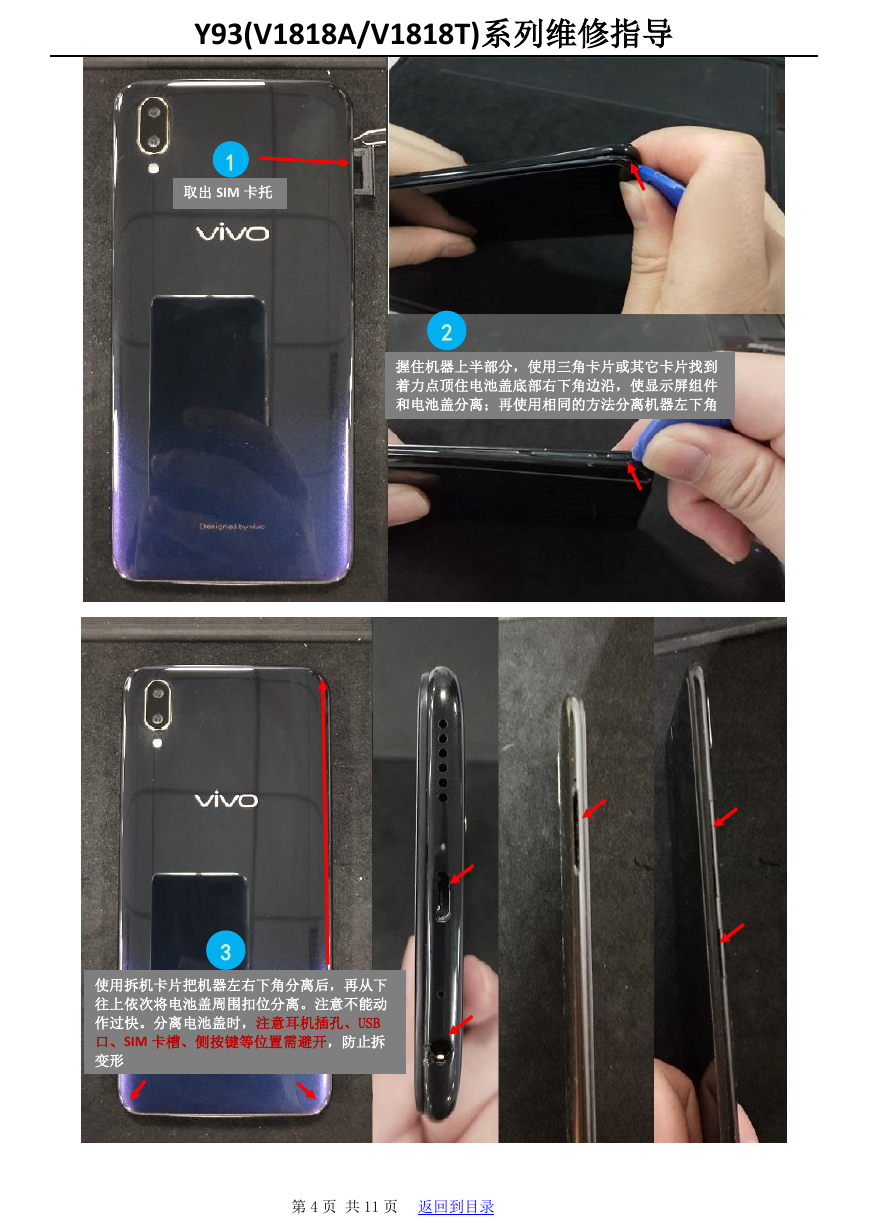

    Y93(V1818A/V1818T)系列维修指导 1 取出 SIM 卡托 2 握住机器上半部分，使用三角卡片或其它卡片找到 着力点顶住电池盖底部右下角边沿，使显示屏组件 和电池盖分离；再使用相同的方法分离机器左下角 3 使用拆机卡片把机器左右下角分离后，再从下 往上依次将电池盖周围扣位分离。注意不能动 作过快。分离电池盖时，注意耳机插孔、USB 口、SIM 卡槽、侧按键等位置需避开，防止拆 变形 第 4 页 共 11 页 返回到目录

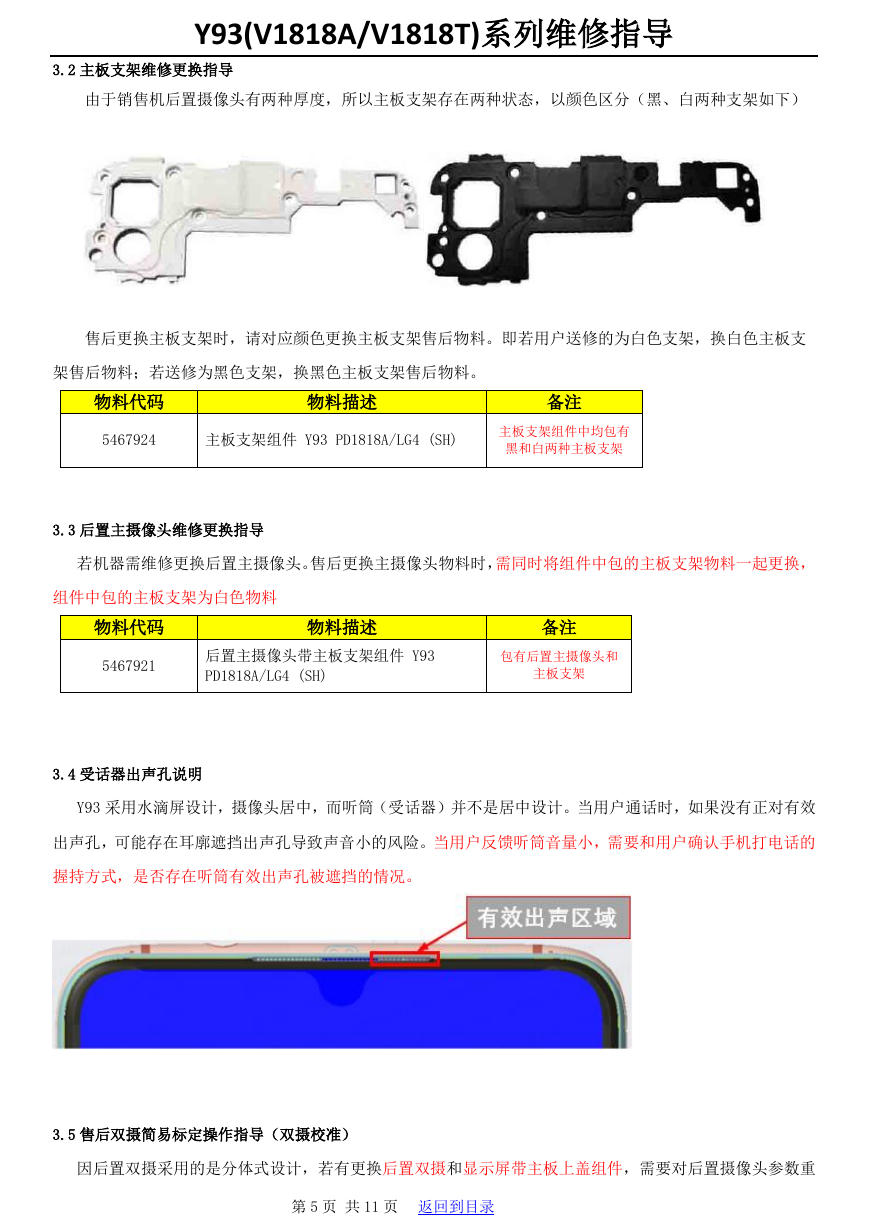

    Y93(V1818A/V1818T)系列维修指导 3.2 主板支架维修更换指导 由于销售机后置摄像头有两种厚度，所以主板支架存在两种状态，以颜色区分（黑、白两种支架如下） 售后更换主板支架时，请对应颜色更换主板支架售后物料。即若用户送修的为白色支架，换白色主板支 架售后物料；若送修为黑色支架，换黑色主板支架售后物料。 物料代码 物料描述 备注 5467924 主板支架组件 Y93 PD1818A/LG4 (SH) 主板支架组件中均包有 黑和白两种主板支架 3.3 后置主摄像头维修更换指导 若机器需维修更换后置主摄像头。售后更换主摄像头物料时，需同时将组件中包的主板支架物料一起更换， 组件中包的主板支架为白色物料 物料代码 5467921 物料描述 备注 后置主摄像头带主板支架组件 Y93 PD1818A/LG4 (SH) 包有后置主摄像头和 主板支架 3.4 受话器出声孔说明 Y93 采用水滴屏设计，摄像头居中，而听筒（受话器）并不是居中设计。当用户通话时，如果没有正对有效 出声孔，可能存在耳廓遮挡出声孔导致声音小的风险。当用户反馈听筒音量小，需要和用户确认手机打电话的 握持方式，是否存在听筒有效出声孔被遮挡的情况。 3.5 售后双摄简易标定操作指导（双摄校准） 因后置双摄采用的是分体式设计，若有更换后置双摄和显示屏带主板上盖组件，需要对后置摄像头参数重 第 5 页 共 11 页 返回到目录

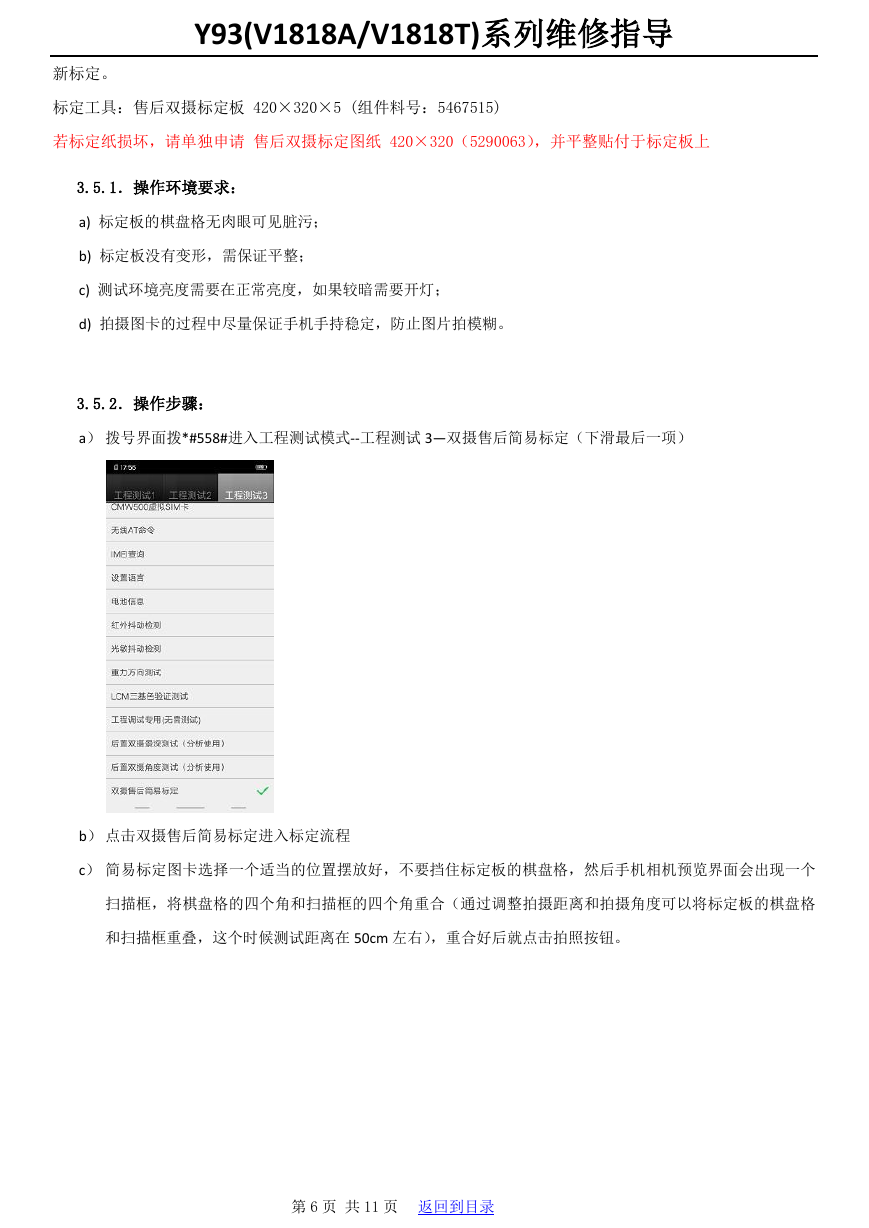

    Y93(V1818A/V1818T)系列维修指导 新标定。 标定工具：售后双摄标定板 420×320×5 (组件料号：5467515) 若标定纸损坏，请单独申请 售后双摄标定图纸 420×320（5290063），并平整贴付于标定板上 3.5.1．操作环境要求： a) 标定板的棋盘格无肉眼可见脏污； b) 标定板没有变形，需保证平整； c) 测试环境亮度需要在正常亮度，如果较暗需要开灯； d) 拍摄图卡的过程中尽量保证手机手持稳定，防止图片拍模糊。 3.5.2．操作步骤： a） 拨号界面拨*#558#进入工程测试模式--工程测试 3—双摄售后简易标定（下滑最后一项） b） 点击双摄售后简易标定进入标定流程 c） 简易标定图卡选择一个适当的位置摆放好，不要挡住标定板的棋盘格，然后手机相机预览界面会出现一个 扫描框，将棋盘格的四个角和扫描框的四个角重合（通过调整拍摄距离和拍摄角度可以将标定板的棋盘格 和扫描框重叠，这个时候测试距离在 50cm 左右），重合好后就点击拍照按钮。 第 6 页 共 11 页 返回到目录

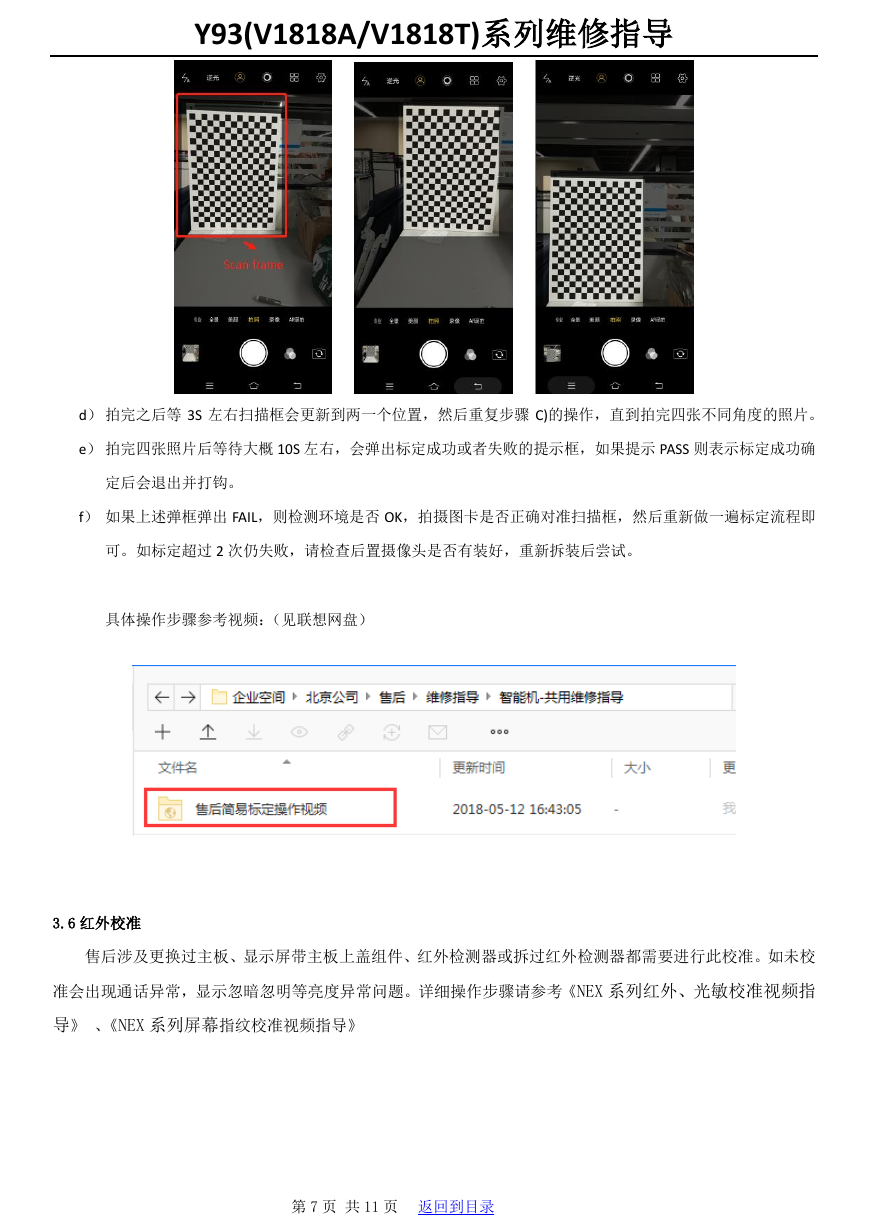

    Y93(V1818A/V1818T)系列维修指导 d） 拍完之后等 3S 左右扫描框会更新到两一个位置，然后重复步骤 C)的操作，直到拍完四张不同角度的照片。 e） 拍完四张照片后等待大概 10S 左右，会弹出标定成功或者失败的提示框，如果提示 PASS 则表示标定成功确 定后会退出并打钩。 f） 如果上述弹框弹出 FAIL，则检测环境是否 OK，拍摄图卡是否正确对准扫描框，然后重新做一遍标定流程即 可。如标定超过 2 次仍失败，请检查后置摄像头是否有装好，重新拆装后尝试。 具体操作步骤参考视频：（见联想网盘） 3.6 红外校准 售后涉及更换过主板、显示屏带主板上盖组件、红外检测器或拆过红外检测器都需要进行此校准。如未校 准会出现通话异常，显示忽暗忽明等亮度异常问题。详细操作步骤请参考《NEX 系列红外、光敏校准视频指 导》 、《NEX 系列屏幕指纹校准视频指导》 第 7 页 共 11 页 返回到目录

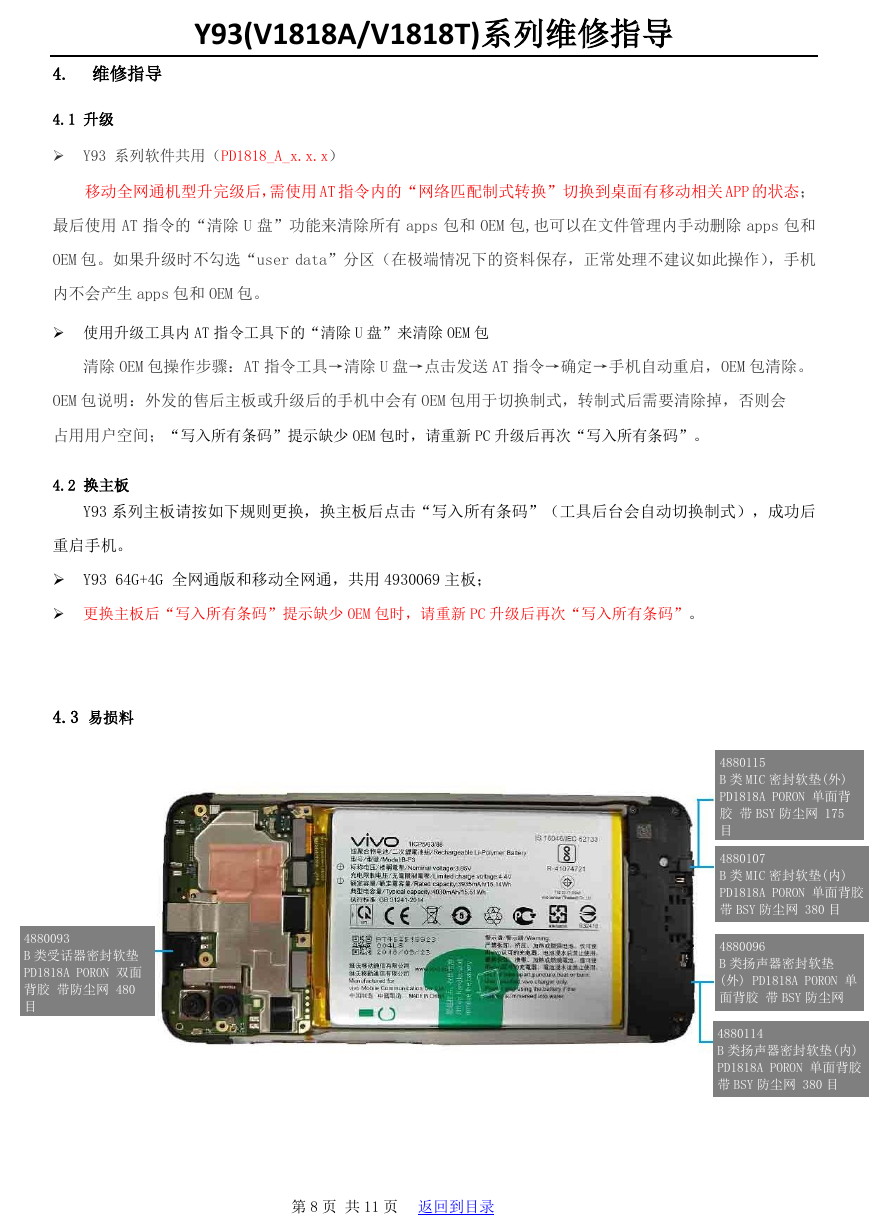

    Y93(V1818A/V1818T)系列维修指导 4. 维修指导 4.1 升级  Y93 系列软件共用（PD1818_A_x.x.x） 移动全网通机型升完级后，需使用 AT 指令内的“网络匹配制式转换”切换到桌面有移动相关 APP 的状态； 最后使用 AT 指令的“清除 U 盘”功能来清除所有 apps 包和 OEM 包,也可以在文件管理内手动删除 apps 包和 OEM 包。如果升级时不勾选“user data”分区（在极端情况下的资料保存，正常处理不建议如此操作），手机 内不会产生 apps 包和 OEM 包。  使用升级工具内 AT 指令工具下的“清除 U 盘”来清除 OEM 包 清除 OEM 包操作步骤：AT 指令工具→清除 U 盘→点击发送 AT 指令→确定→手机自动重启，OEM 包清除。 OEM 包说明：外发的售后主板或升级后的手机中会有 OEM 包用于切换制式，转制式后需要清除掉，否则会 占用用户空间；“写入所有条码”提示缺少 OEM 包时，请重新 PC 升级后再次“写入所有条码”。 4.2 换主板 Y93 系列主板请按如下规则更换，换主板后点击“写入所有条码”（工具后台会自动切换制式），成功后 重启手机。  Y93 64G+4G 全网通版和移动全网通，共用 4930069 主板；  更换主板后“写入所有条码”提示缺少 OEM 包时，请重新 PC 升级后再次“写入所有条码”。 4.3 易损料 4880093 B 类受话器密封软垫 PD1818A PORON 双面 背胶 带防尘网 480 目 第 8 页 共 11 页 返回到目录 4880115 B 类 MIC 密封软垫(外) PD1818A PORON 单面背 胶 带 BSY 防尘网 175 目 4880107 B 类 MIC 密封软垫(内) PD1818A PORON 单面背胶 带 BSY 防尘网 380 目 4880096 B 类扬声器密封软垫 (外) PD1818A PORON 单 面背胶 带 BSY 防尘网 175 目 4880114 B 类扬声器密封软垫(内) PD1818A PORON 单面背胶 带 BSY 防尘网 380 目
