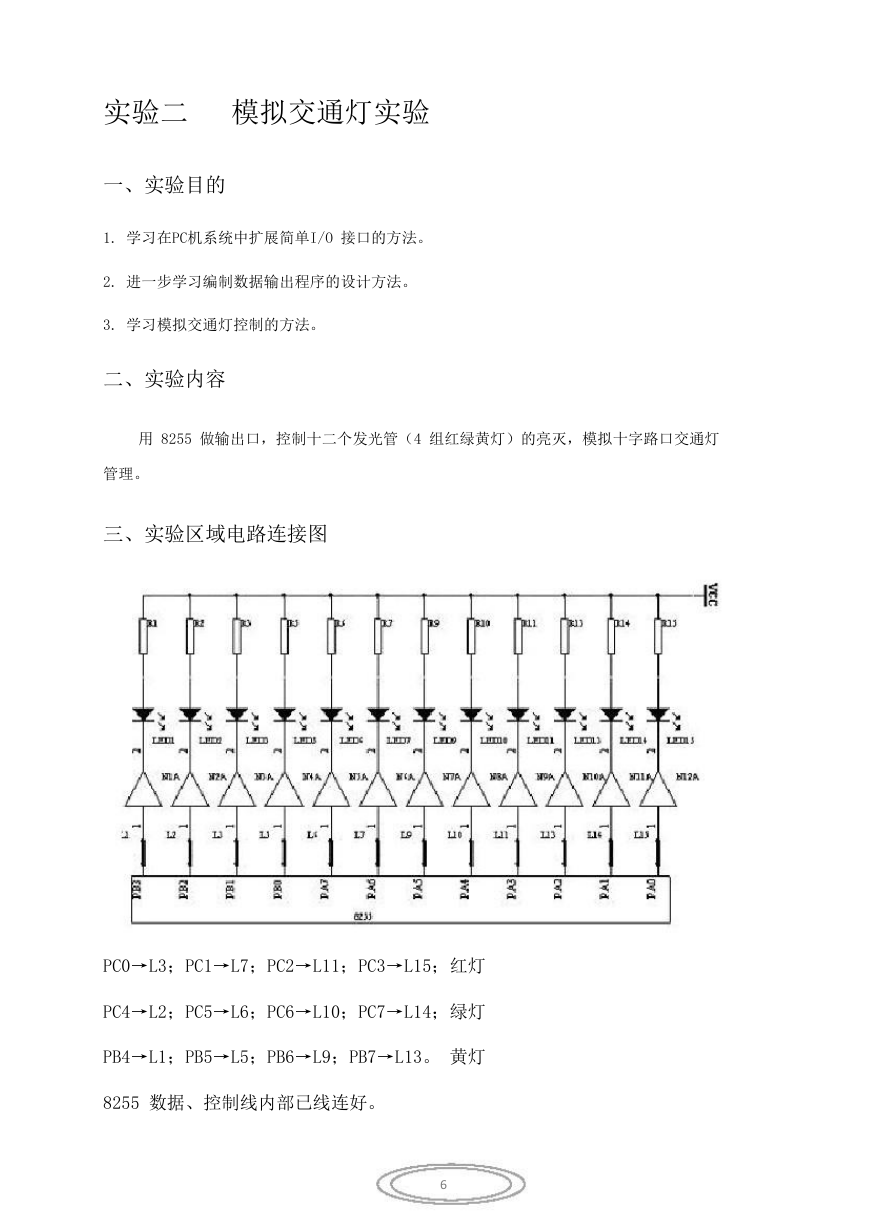

实验二 模拟交通灯实验 一、实验目的 1. 学习在PC机系统中扩展简单I/O 接口的方法。 2. 进一步学习编制数据输出程序的设计方法。 3. 学习模拟交通灯控制的方法。 二、实验内容 用 8255 做输出口，控制十二个发光管（4 组红绿黄灯）的亮灭，模拟十字路口交通灯 管理。 三、实验区域电路连接图 PC0→L3；PC1→L7；PC2→L11；PC3→L15；红灯 PC4→L2；PC5→L6；PC6→L10；PC7→L14；绿灯 PB4→L1；PB5→L5；PB6→L9；PB7→L13。 黄灯 8255 数据、控制线内部已线连好。 6 

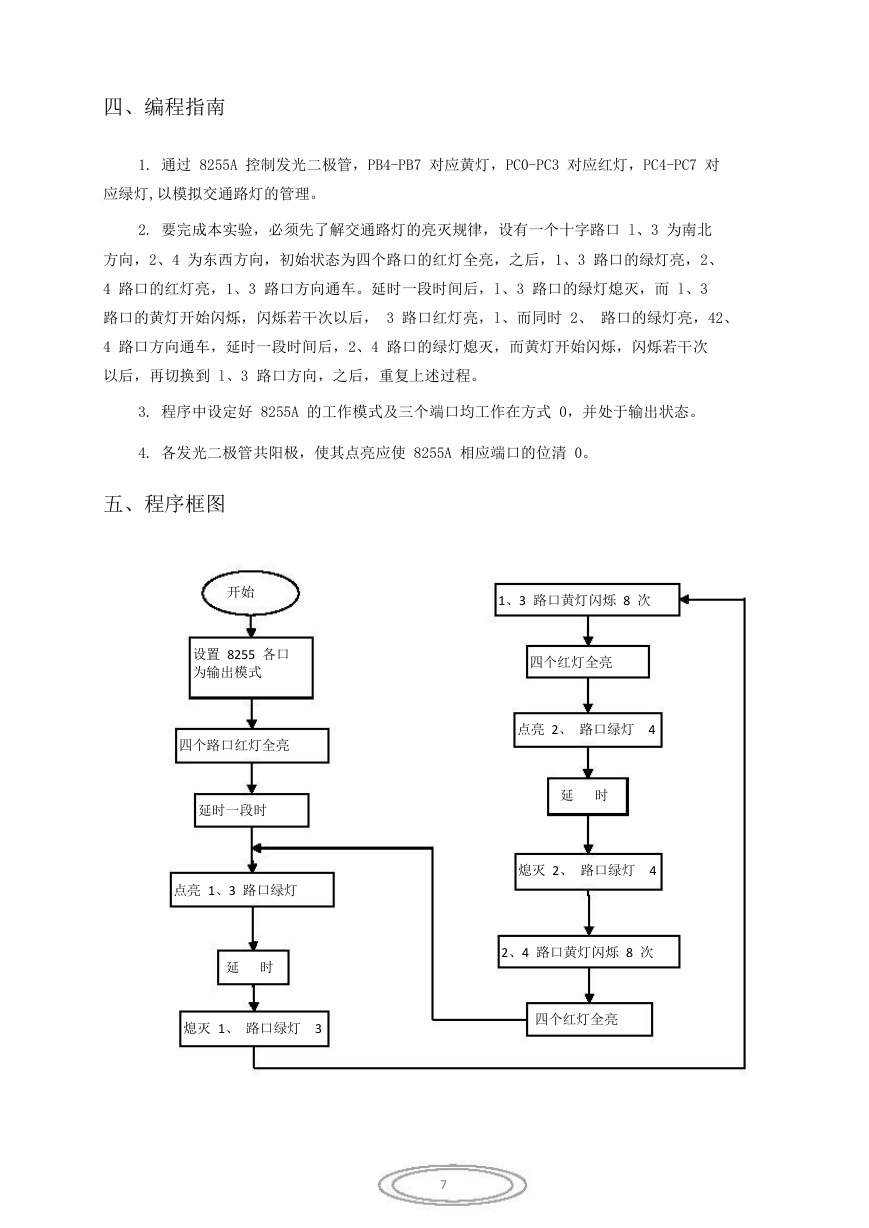

四、编程指南 1. 通过 8255A 控制发光二极管，PB4-PB7 对应黄灯，PC0-PC3 对应红灯，PC4-PC7 对 应绿灯,以模拟交通路灯的管理。 2. 要完成本实验，必须先了解交通路灯的亮灭规律，设有一个十字路口 l、3 为南北 方向，2、4 为东西方向，初始状态为四个路口的红灯全亮，之后，1、3 路口的绿灯亮，2、 4 路口的红灯亮，1、3 路口方向通车。延时一段时间后，l、3 路口的绿灯熄灭，而 l、3 路口的黄灯开始闪烁，闪烁若干次以后， 3 路口红灯亮，l、而同时 2、 路口的绿灯亮，42、 4 路口方向通车，延时一段时间后，2、4 路口的绿灯熄灭，而黄灯开始闪烁，闪烁若干次 以后，再切换到 l、3 路口方向，之后，重复上述过程。 3. 程序中设定好 8255A 的工作模式及三个端口均工作在方式 0，并处于输出状态。 4. 各发光二极管共阳极，使其点亮应使 8255A 相应端口的位清 0。 五、程序框图 开始 设置 8255 各口 为输出模式 四个路口红灯全亮 延时一段时 点亮 1、3 路口绿灯 延 时 1、3 路口黄灯闪烁 8 次 四个红灯全亮 点亮 2、 路口绿灯 4 延 时 熄灭 2、 路口绿灯 4 2、4 路口黄灯闪烁 8 次 熄灭 1、 路口绿灯 3 四个红灯全亮 7 

六、实验步骤 1. 按连线图连接好，检查无误后打开实验箱电源。 2. 在 PC 端软件开发平台上输入设计好的程序，编译通过后下载到实验箱。 3. 运行程序后，观察模拟交通管理灯是否按照设计的规律变化。 4. 如果运行不正常就要检查连线，程序。排查错误，修改程序，直到运行程序正常。 七、实验程序清单及注释 根据要求编写程序，最后记录调试成功的程序，写好注释便于自己或他人阅读。 八、实验报告 应包括画电路图、实验程序框图、编程（要有注释）、调试过程及心得体会等。 问答题： 1. 8255A 的哪个端口能实现位操作控制（按位置位/复位）？执行控制字写入 操作的端口是哪个？ 2. 写出下图中 Intel8255A 占用的 4 个端口地址。 8 

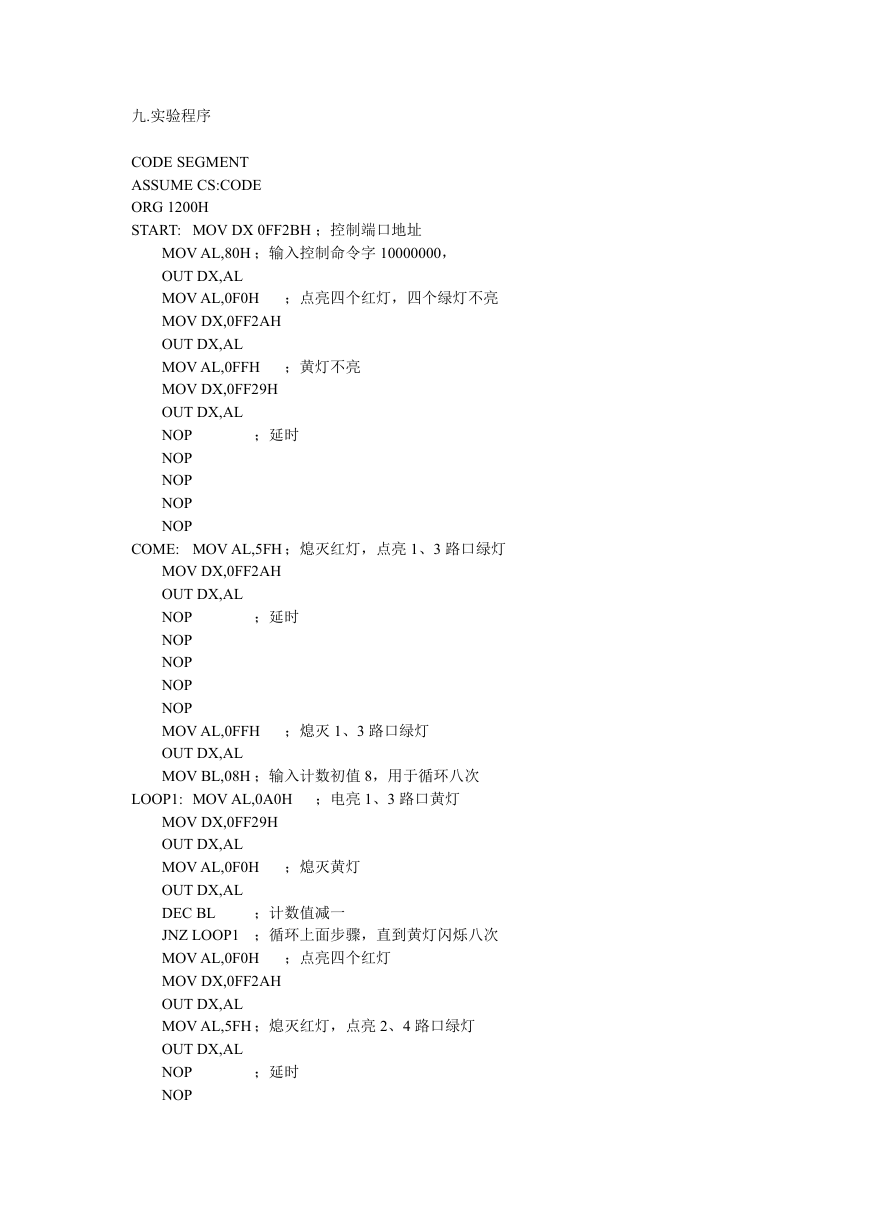

九.实验程序 CODE SEGMENT ASSUME CS:CODE ORG 1200H START: MOV DX 0FF2BH ；控制端口地址 MOV AL,80H ；输入控制命令字 10000000， OUT DX,AL MOV AL,0F0H ；点亮四个红灯，四个绿灯不亮 MOV DX,0FF2AH OUT DX,AL MOV AL,0FFH ；黄灯不亮 MOV DX,0FF29H OUT DX,AL NOP NOP NOP NOP NOP ；延时 COME: MOV AL,5FH ；熄灭红灯，点亮 1、3 路口绿灯 ；延时 MOV DX,0FF2AH OUT DX,AL NOP NOP NOP NOP NOP MOV AL,0FFH ；熄灭 1、3 路口绿灯 OUT DX,AL MOV BL,08H ；输入计数初值 8，用于循环八次 LOOP1: MOV AL,0A0H ；电亮 1、3 路口黄灯 ；计数值减一 MOV DX,0FF29H OUT DX,AL MOV AL,0F0H ；熄灭黄灯 OUT DX,AL DEC BL JNZ LOOP1 ；循环上面步骤，直到黄灯闪烁八次 MOV AL,0F0H ；点亮四个红灯 MOV DX,0FF2AH OUT DX,AL MOV AL,5FH ；熄灭红灯，点亮 2、4 路口绿灯 OUT DX,AL NOP NOP ；延时 

NOP NOP NOP MOV AL,0FFH ；熄灭 2、4 路口绿灯 OUT DX,AL MOV BL,08H ；输入计数初值 8 LOOP2: MOV AL,50H ；点亮 2、4 路口黄灯 ；计数减一 MOV DX,0FF29H OUT DX,AL MOV AL,0F0H ；熄灭 2、4 路口黄灯 OUT DX,AL DEC BL JNZ LOOP2 ；循环，直到黄灯闪烁 8 次 MOV AL,0F0H ；点亮四个红灯 MOV DX,0FF2AH OUT DX,AL NOP NOP NOP NOP NOP JMP COME ；跳转回到 1、3 路口点亮 ；延时 CODE ENDS END START 十.调试过程及心得体会 编号程序后,我们将程序装入实验箱,观察 LED 灯.开始时发现 LED 灯不会按照要求显 示,发现了一个死循环,修改后我们就用单步调试的办法一步一步的调试,找出了几个问题,修 改后程序就能够达到要求了,但是最后的显示时间上我们还是使用了单步调试的 NOP ,造成 在最后的显示时间不够长,人眼看不太清,但是总体还是做好了. 十一.问题 1. 8255A 的 RESET 能实现位操作控制,执行控制字写入操作的端口是 WR 2.图中占用的 4 个端口地址为:0FFF0H--0FFF2H--0FFF4H--0FFF6H
