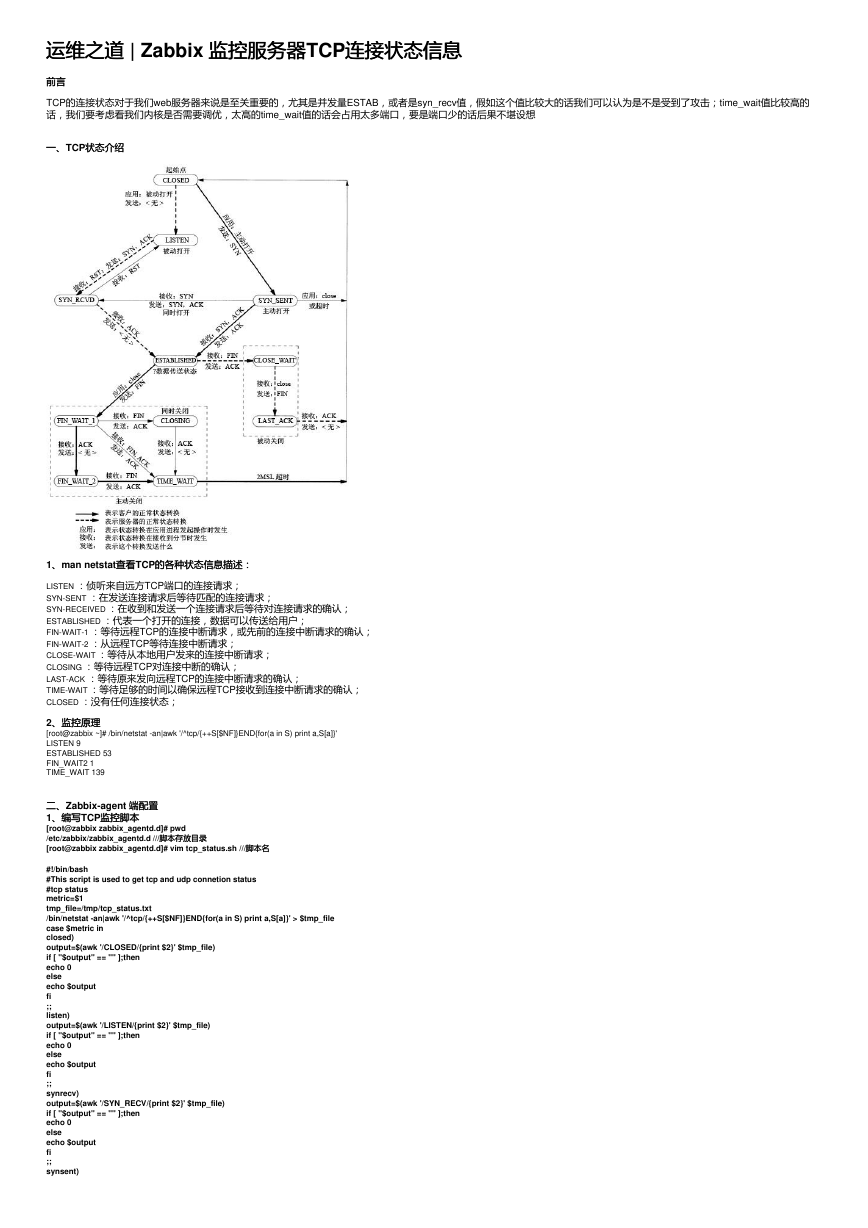

运维之道 | Zabbix 监控服务器运维之道监控服务器TCP连接状态信息连接状态信息前言前言 TCP的连接状态对于我们web服务器来说是至关重要的，尤其是并发量ESTAB，或者是syn_recv值，假如这个值比较大的话我们可以认为是不是受到了攻击；time_wait值比较高的话，我们要考虑看我们内核是否需要调优，太高的time_wait值的话会占用太多端口，要是端口少的话后果不堪设想一、一、TCP状态介绍状态介绍 1、、man netstat查看查看TCP的各种状态信息描述：的各种状态信息描述： LISTEN ：侦听来自远方TCP端口的连接请求； SYN-SENT ：在发送连接请求后等待匹配的连接请求； SYN-RECEIVED ：在收到和发送一个连接请求后等待对连接请求的确认； ESTABLISHED ：代表一个打开的连接，数据可以传送给用户； FIN-WAIT-1 ：等待远程TCP的连接中断请求，或先前的连接中断请求的确认； FIN-WAIT-2 ：从远程TCP等待连接中断请求； CLOSE-WAIT ：等待从本地用户发来的连接中断请求； CLOSING ：等待远程TCP对连接中断的确认； LAST-ACK ：等待原来发向远程TCP的连接中断请求的确认； TIME-WAIT ：等待足够的时间以确保远程TCP接收到连接中断请求的确认； CLOSED ：没有任何连接状态； 2、监控原理、监控原理 [root@zabbix ~]# /bin/netstat -an|awk '/^tcp/{++S[$NF]}END{for(a in S) print a,S[a]}' LISTEN 9 ESTABLISHED 53 FIN_WAIT2 1 TIME_WAIT 139 二、二、Zabbix-agent 端配置端配置 1、编写、编写TCP监控脚本监控脚本 [root@zabbix zabbix_agentd.d]# pwd /etc/zabbix/zabbix_agentd.d ///脚本存放目录脚本存放目录 [root@zabbix zabbix_agentd.d]# vim tcp_status.sh ///脚本名脚本名 #!/bin/bash #This script is used to get tcp and udp connetion status #tcp status metric=$1 tmp_file=/tmp/tcp_status.txt /bin/netstat -an|awk '/^tcp/{++S[$NF]}END{for(a in S) print a,S[a]}' > $tmp_file case $metric in closed) output=$(awk '/CLOSED/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; listen) output=$(awk '/LISTEN/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; synrecv) output=$(awk '/SYN_RECV/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; synsent)

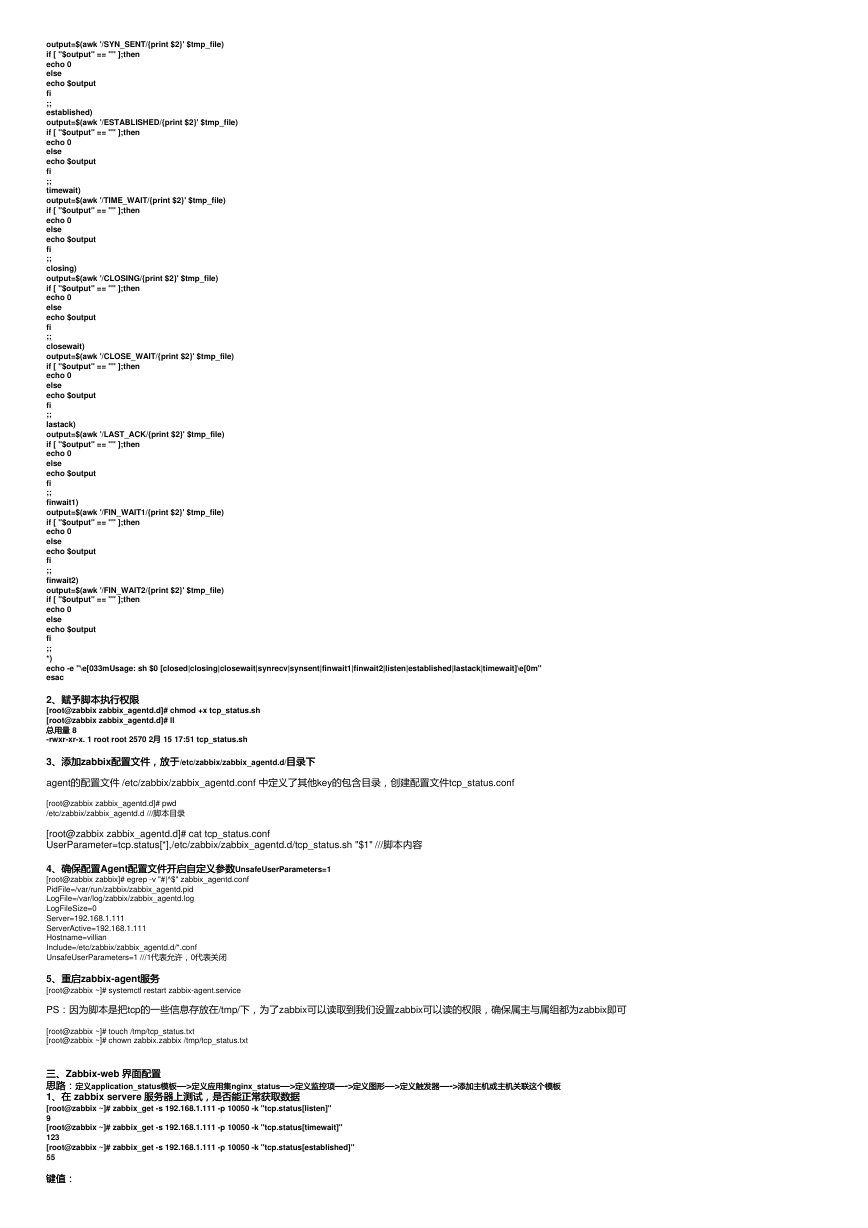

output=$(awk '/SYN_SENT/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; established) output=$(awk '/ESTABLISHED/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; timewait) output=$(awk '/TIME_WAIT/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; closing) output=$(awk '/CLOSING/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; closewait) output=$(awk '/CLOSE_WAIT/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; lastack) output=$(awk '/LAST_ACK/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; finwait1) output=$(awk '/FIN_WAIT1/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; finwait2) output=$(awk '/FIN_WAIT2/{print $2}' $tmp_file) if [ "$output" == "" ];then echo 0 else echo $output fi ;; *) echo -e "\e[033mUsage: sh $0 [closed|closing|closewait|synrecv|synsent|finwait1|finwait2|listen|established|lastack|timewait]\e[0m" esac 2、赋予脚本执行权限、赋予脚本执行权限 [root@zabbix zabbix_agentd.d]# chmod +x tcp_status.sh [root@zabbix zabbix_agentd.d]# ll 总用量总用量 8 -rwxr-xr-x. 1 root root 2570 2月月 15 17:51 tcp_status.sh 3、添加、添加zabbix配置文件，放于配置文件，放于/etc/zabbix/zabbix_agentd.d/目录下目录下 agent的配置文件 /etc/zabbix/zabbix_agentd.conf 中定义了其他key的包含目录，创建配置文件tcp_status.conf [root@zabbix zabbix_agentd.d]# pwd /etc/zabbix/zabbix_agentd.d ///脚本目录 [root@zabbix zabbix_agentd.d]# cat tcp_status.conf UserParameter=tcp.status[*],/etc/zabbix/zabbix_agentd.d/tcp_status.sh "$1" ///脚本内容配置文件开启自定义参数UnsafeUserParameters=1 4、确保配置、确保配置Agent配置文件开启自定义参数 [root@zabbix zabbix]# egrep -v "#|^$" zabbix_agentd.conf PidFile=/var/run/zabbix/zabbix_agentd.pid LogFile=/var/log/zabbix/zabbix_agentd.log LogFileSize=0 Server=192.168.1.111 ServerActive=192.168.1.111 Hostname=villian Include=/etc/zabbix/zabbix_agentd.d/*.conf UnsafeUserParameters=1 ///1代表允许，0代表关闭 5、重启、重启zabbix-agent服务服务 [root@zabbix ~]# systemctl restart zabbix-agent.service PS：因为脚本是把tcp的一些信息存放在/tmp/下，为了zabbix可以读取到我们设置zabbix可以读的权限，确保属主与属组都为zabbix即可 [root@zabbix ~]# touch /tmp/tcp_status.txt [root@zabbix ~]# chown zabbix.zabbix /tmp/tcp_status.txt 定义应用集nginx_status—>定义监控项三、三、Zabbix-web 界面配置界面配置思路：思路：定义定义application_status模板模板—>定义应用集 1、在、在 zabbix servere 服务器上测试，是否能正常获取数据服务器上测试，是否能正常获取数据 [root@zabbix ~]# zabbix_get -s 192.168.1.111 -p 10050 -k "tcp.status[listen]" 9 [root@zabbix ~]# zabbix_get -s 192.168.1.111 -p 10050 -k "tcp.status[timewait]" 123 [root@zabbix ~]# zabbix_get -s 192.168.1.111 -p 10050 -k "tcp.status[established]" 55 定义监控项—->定义图形定义图形—>定义触发器定义触发器—->添加主机或主机关联这个模板添加主机或主机关联这个模板键值：键值：

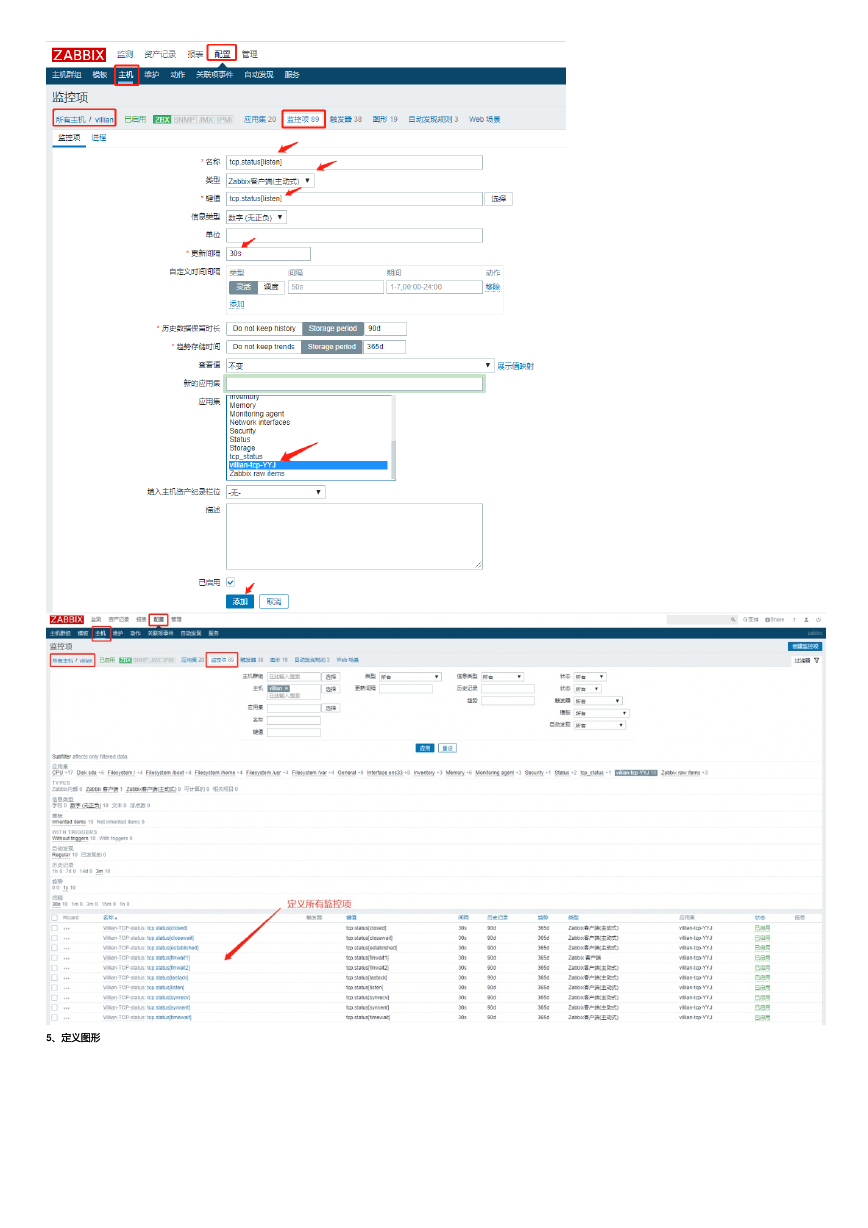

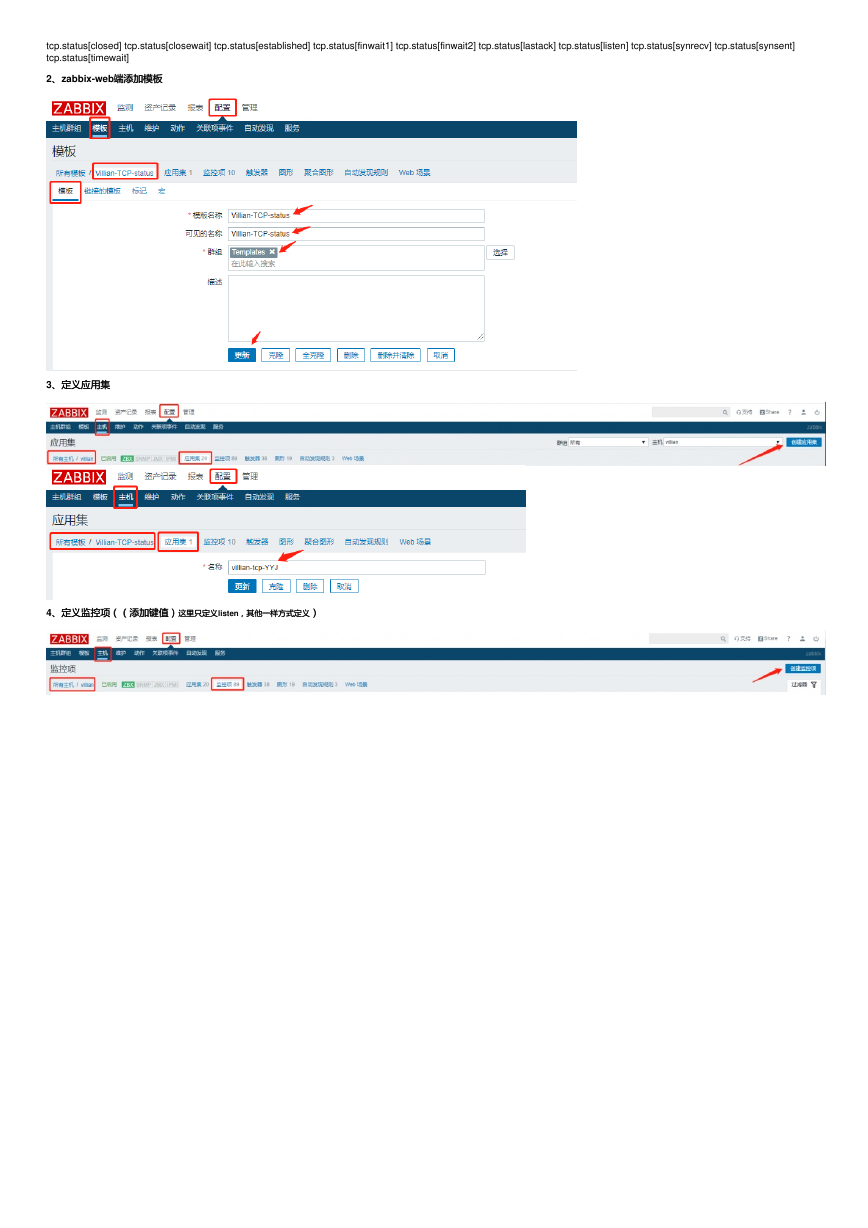

tcp.status[closed] tcp.status[closewait] tcp.status[established] tcp.status[finwait1] tcp.status[finwait2] tcp.status[lastack] tcp.status[listen] tcp.status[synrecv] tcp.status[synsent] tcp.status[timewait] 2、、zabbix-web端添加模板端添加模板 3、定义应用集、定义应用集 4、定义监控项（（添加键值）、定义监控项（（添加键值）这里只定义这里只定义listen，其他一样方式定义，其他一样方式定义））

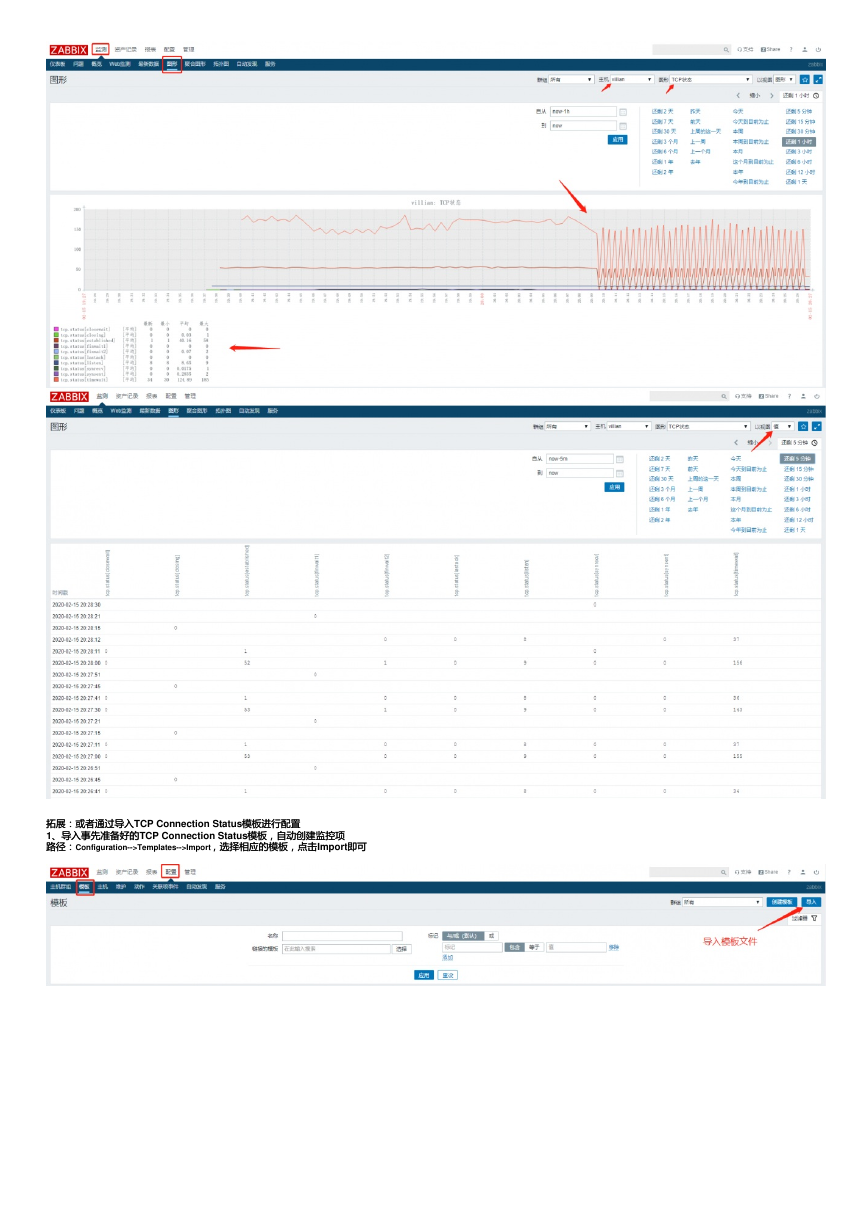

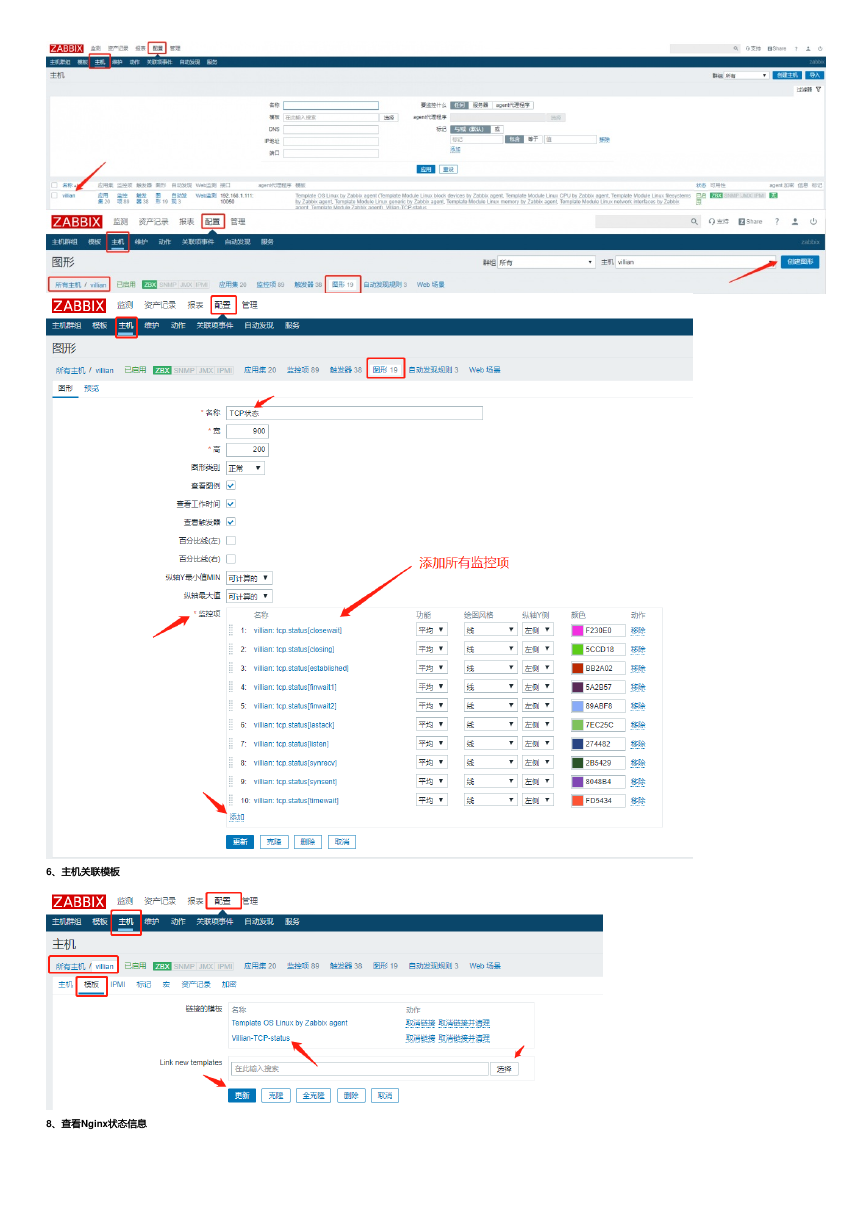

5、定义图形、定义图形

6、主机关联模板、主机关联模板 8、查看、查看Nginx状态信息状态信息

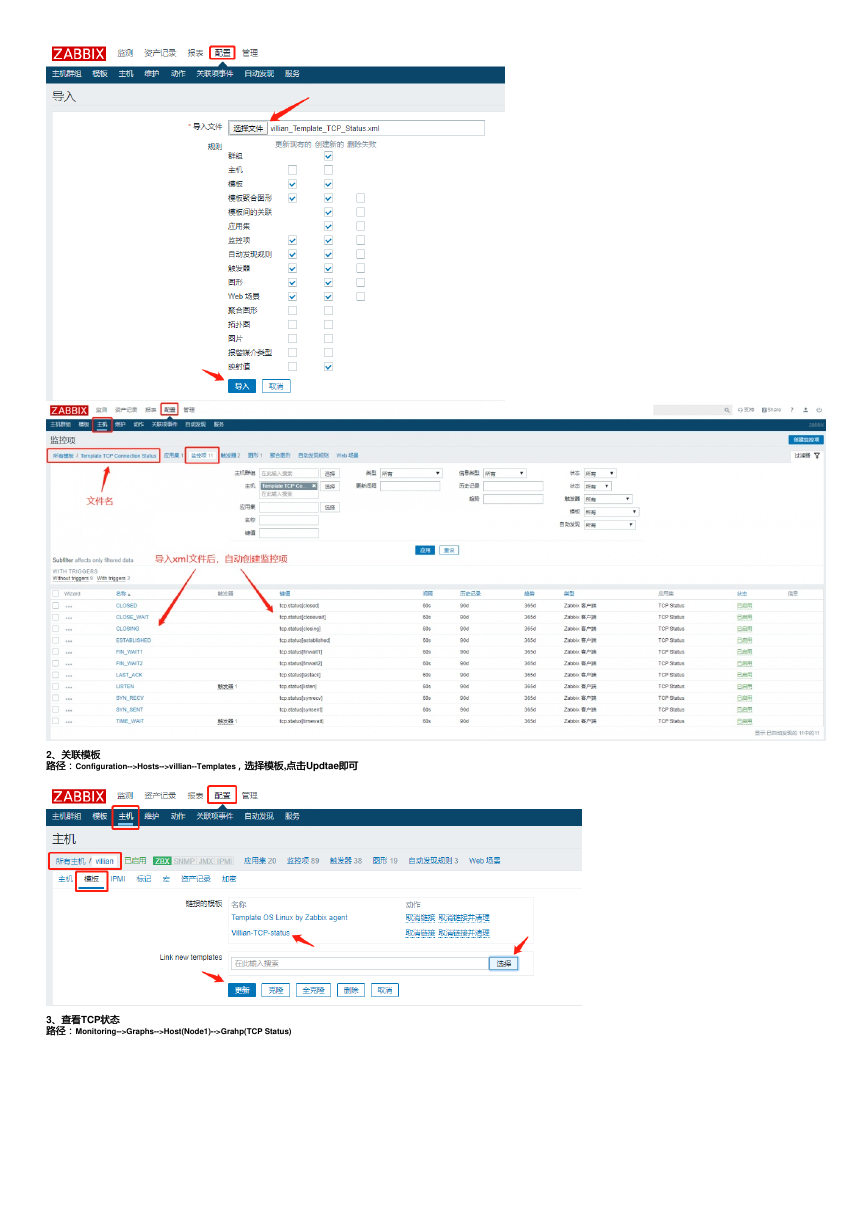

拓展：或者通过导入TCP Connection Status模板进行配置模板进行配置拓展：或者通过导入 1、导入事先准备好的、导入事先准备好的TCP Connection Status模板，自动创建监控项模板，自动创建监控项路径：路径：Configuration-->Templates-->Import，选择相应的模板，点击，选择相应的模板，点击Import即可即可

2、关联模板、关联模板路径：路径：Configuration-->Hosts-->villian--Templates，选择模板，选择模板,点击点击Updtae即可即可 3、查看、查看TCP状态状态路径：路径：Monitoring-->Graphs-->Host(Node1)-->Grahp(TCP Status)

作者：VillianTsang
