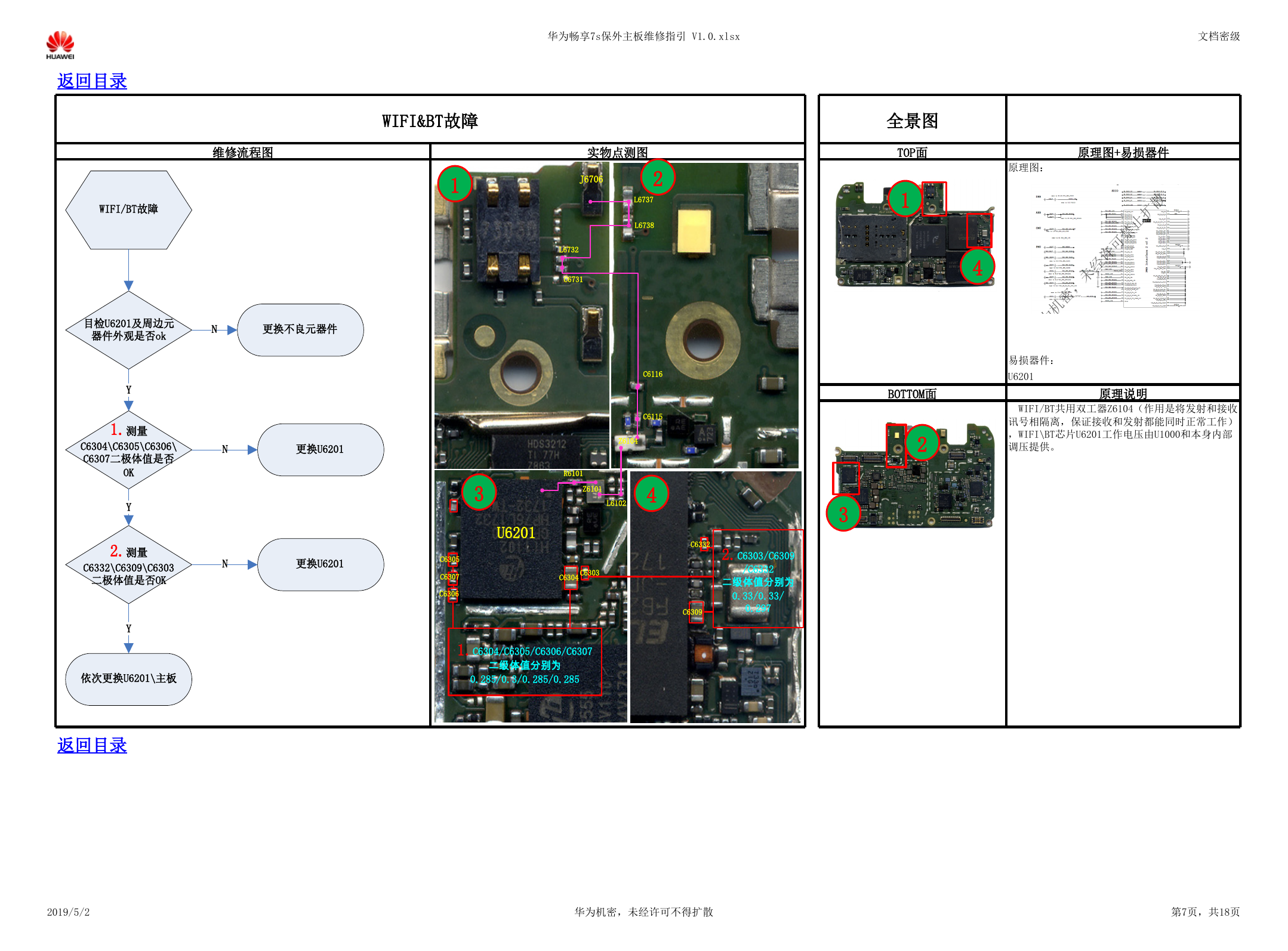

华为畅享7s保外主板维修指引 V1.0.xlsx 文档密级 返回目录 WIFI&BT故障 维修流程图 实物点测图 1 J6706 L6732 C6731 2 L6737 L6738 C6116 C6115 Z6104 R6101 Z6101 4 L6102 3 U6201 C6305 C6307 C6306 C6303 C6304 1.C6304/C6305/C6306/C6307 二级体值分别为 0.285/0.3/0.285/0.285 3 C6332 C6309 2.C6303/C6309 /C6332 二级体值分别为 0.33/0.33/ 0.297 全景图 TOP面 1 原理图+易损器件 原理图： 4 易损器件： U6201 BOTTOM面 原理说明 WIFI/BT共用双工器Z6104（作用是将发射和接收 讯号相隔离，保证接收和发射都能同时正常工作） ，WIFI\BT芯片U6201工作电压由U1000和本身内部 调压提供。 2 返回目录 2019/5/2 华为机密，未经许可不得扩散 第7页，共18页 WIFI/BT故障目检U6201及周边元器件外观是否ok更换不良元器件NY1.测量C6304\C6305\C6306\C6307二极体值是否OK更换U62012.测量C6332\C6309\C6303二极体值是否OK更换U6201YYNN依次更换U6201\主板
