BenQ投影机-W100说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：2.87M 资料格式：pdf 举报版权申诉

第1页 / 共46页

第2页 / 共46页

第3页 / 共46页

第4页 / 共46页

第5页 / 共46页

第6页 / 共46页

第7页 / 共46页

第8页 / 共46页

安全、规则和法律信息

安全说明

规则和法律信息

FCC 声明

EEC 声明

MIC 声明

WEEE 条例

简介

投影机特点

物品清单

标准附件

可选附件

遥控器电池

投影机外观视图

前面 / 上面

后面

底部

控制装置和功能

投影机

遥控器

安装投影机

选择位置

投影机天花板悬挂安装的安全说明

获取首选的投影图像大小

如何利用给定的屏幕尺寸来确定投影机位置

如何利用给定的距离来确定建议的屏幕尺寸

16:9 宽屏幕的安装

4:3 标准屏幕的安装

连接

连接视频信号源设备

连接 DVI 信号源设备

连接分量视频信号源设备

连接 S-视频信号源设备

连接复合视频信号源设备

操作

开始安装

切换输入信号

调节投影图像

调节投影角度

自动调整图像

微调图像大小和清晰度

校正梯形失真

在高海拔环境下工作

个性化投影机菜单显示

优化图像

1. 选择宽高比

2. 选择应用模式

3. 其它调节

关闭投影机

菜单操作

使用菜单

菜单系统

1. 图像菜单

2. 专业影像设置菜单

3. 设置菜单

4. 高级菜单

5. 信息菜单

维护

清洁镜头

清洁投影机外壳

存储投影机

运输投影机

灯泡信息

灯泡使用时间的计算方式

警告讯息

更换灯泡

温度信息

指示灯

故障排除

规格

投影机规格

外形尺寸

时序表

保修

有限保修

注意事项

免责声明

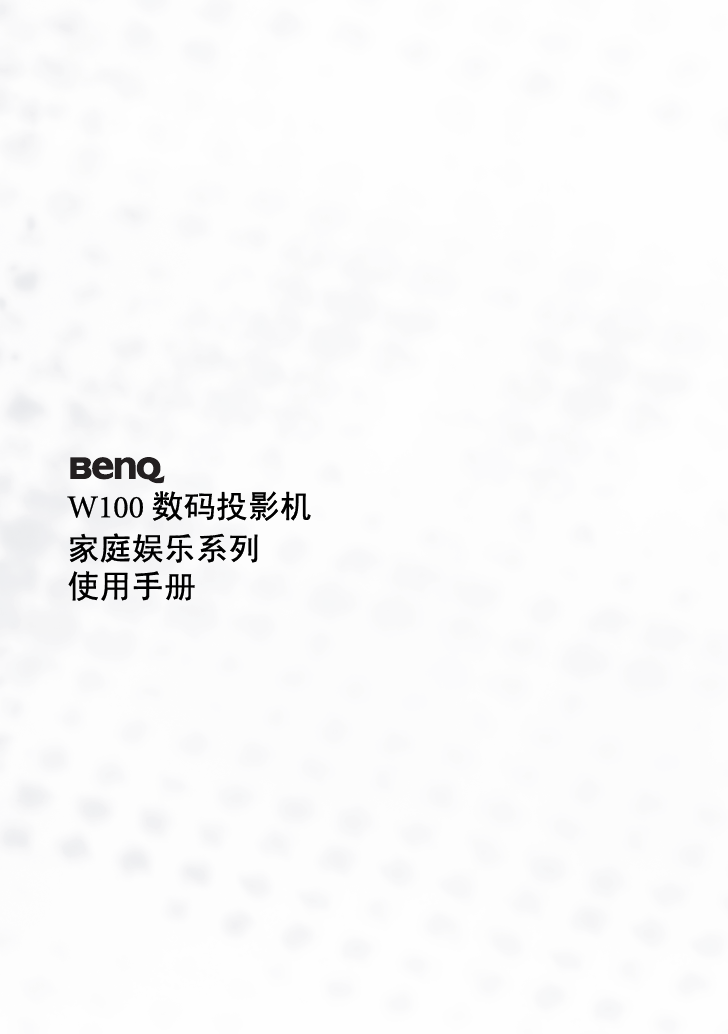

W100 数码投影机家庭娱乐系列使用手册

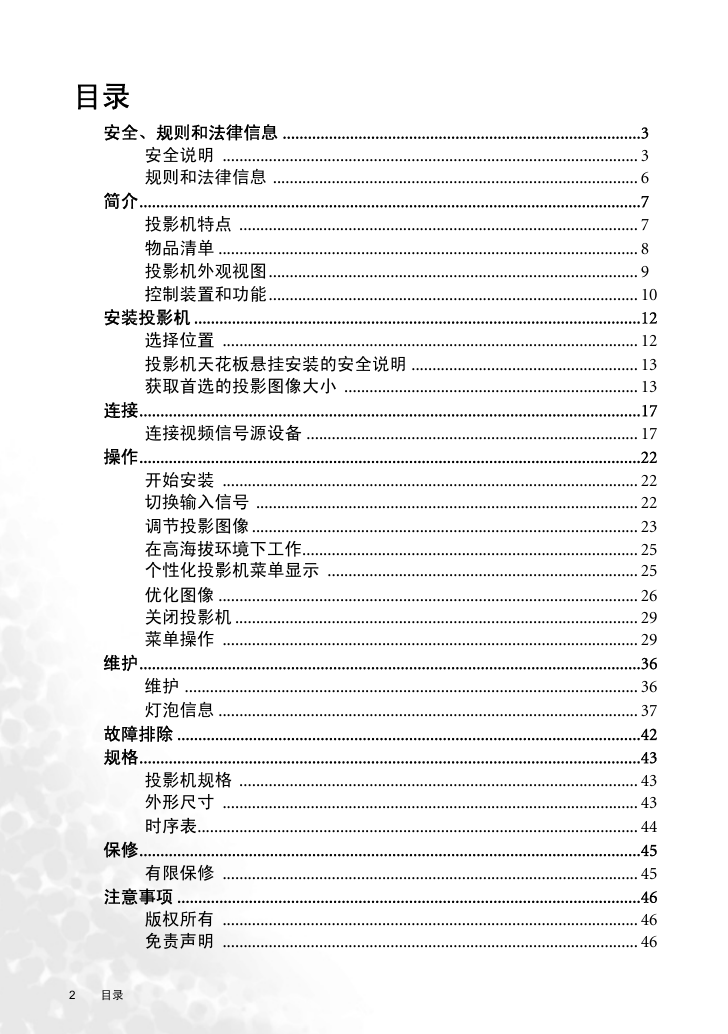

目录安全、规则和法律信息 .....................................................................................3 安全说明 ................................................................................................... 3 规则和法律信息 ....................................................................................... 6 简介.......................................................................................................................7 投影机特点 ............................................................................................... 7 物品清单 .................................................................................................... 8 投影机外观视图........................................................................................ 9 控制装置和功能........................................................................................ 10 安装投影机 ..........................................................................................................12 选择位置 ................................................................................................... 12 投影机天花板悬挂安装的安全说明 ...................................................... 13 获取首选的投影图像大小 ...................................................................... 13 连接.......................................................................................................................17 连接视频信号源设备 ............................................................................... 17 操作.......................................................................................................................22 开始安装 ................................................................................................... 22 切换输入信号 ........................................................................................... 22 调节投影图像 ............................................................................................ 23 在高海拔环境下工作................................................................................ 25 个性化投影机菜单显示 .......................................................................... 25 优化图像 .................................................................................................... 26 关闭投影机 ................................................................................................ 29 菜单操作 ................................................................................................... 29 维护.......................................................................................................................36 维护 ............................................................................................................ 36 灯泡信息 .................................................................................................... 37 故障排除 ..............................................................................................................42 规格.......................................................................................................................43 投影机规格 ............................................................................................... 43 外形尺寸 ................................................................................................... 43 时序表......................................................................................................... 44 保修.......................................................................................................................45 有限保修 ................................................................................................... 45 注意事项 ..............................................................................................................46 版权所有 ................................................................................................... 46 免责声明 ................................................................................................... 46 2 目录

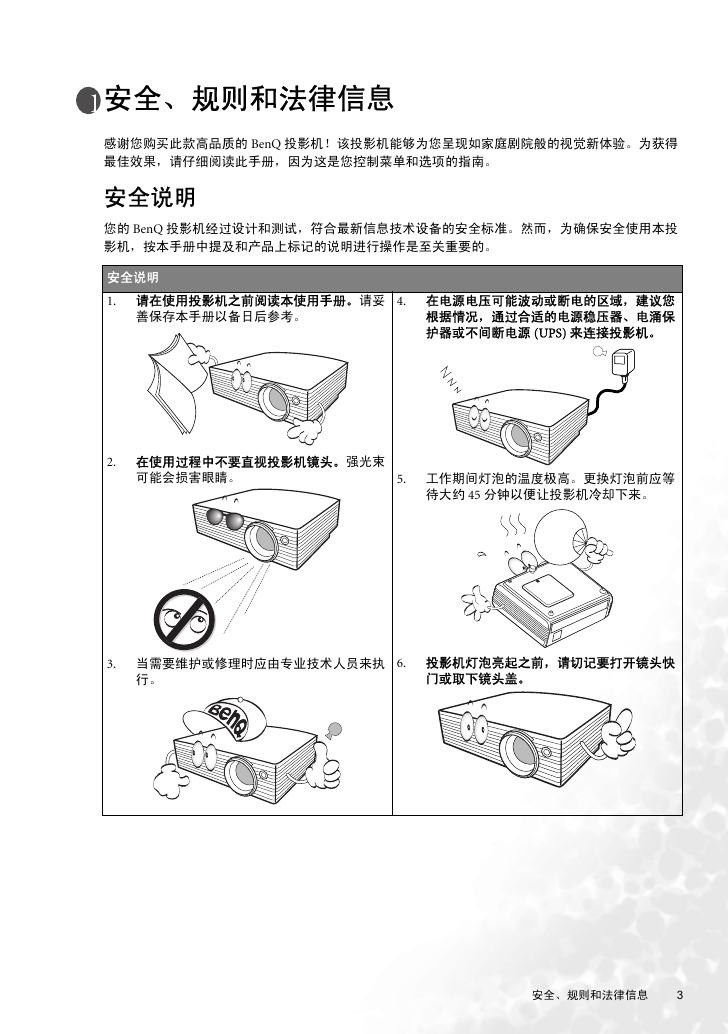

安全、规则和法律信息感谢您购买此款高品质的 BenQ 投影机！该投影机能够为您呈现如家庭剧院般的视觉新体验。为获得最佳效果，请仔细阅读此手册，因为这是您控制菜单和选项的指南。安全说明您的 BenQ 投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确保安全使用本投影机，按本手册中提及和产品上标记的说明进行操作是至关重要的。安全说明 1. 请在使用投影机之前阅读本使用手册。请妥善保存本手册以备日后参考。 4. 在电源电压可能波动或断电的区域，建议您根据情况，通过合适的电源稳压器、电涌保护器或不间断电源 (UPS) 来连接投影机。 2. 在使用过程中不要直视投影机镜头。强光束可能会损害眼睛。 5. 工作期间灯泡的温度极高。更换灯泡前应等待大约 45 分钟以便让投影机冷却下来。 3. 当需要维护或修理时应由专业技术人员来执 6. 投影机灯泡亮起之前，请切记要打开镜头快行。门或取下镜头盖。安全、规则和法律信息 3

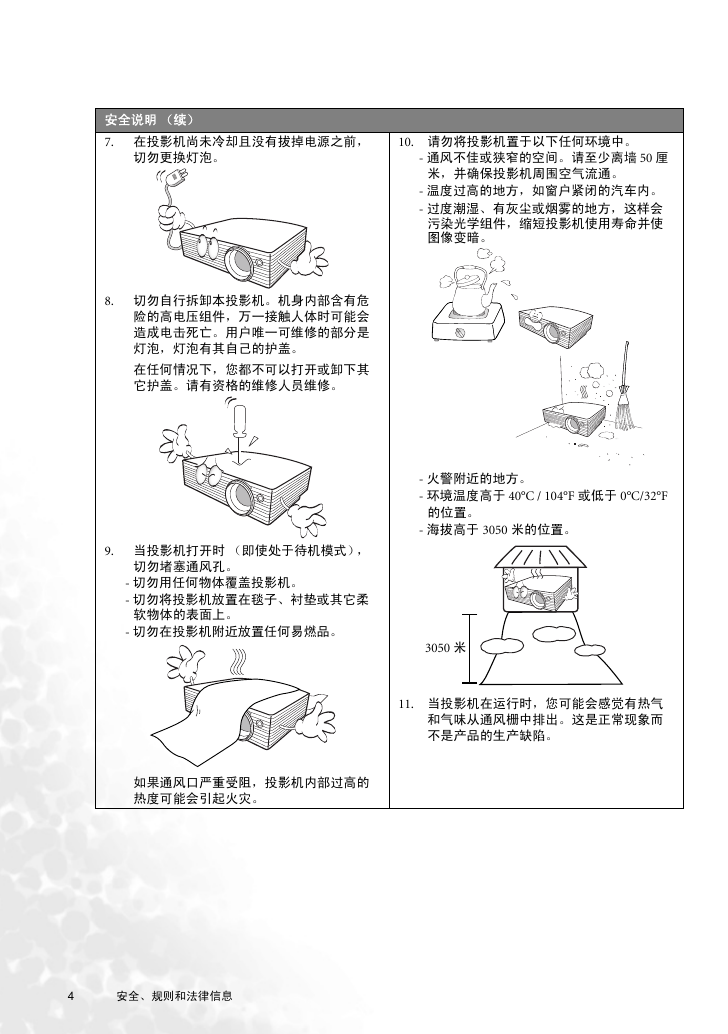

安全说明（续） 7. 在投影机尚未冷却且没有拔掉电源之前， 10. 请勿将投影机置于以下任何环境中。切勿更换灯泡。 - 通风不佳或狭窄的空间。请至少离墙 50 厘米，并确保投影机周围空气流通。 - 温度过高的地方，如窗户紧闭的汽车内。 - 过度潮湿、有灰尘或烟雾的地方，这样会污染光学组件，缩短投影机使用寿命并使图像变暗。 8. 切勿自行拆卸本投影机。机身内部含有危险的高电压组件，万一接触人体时可能会造成电击死亡。用户唯一可维修的部分是灯泡，灯泡有其自己的护盖。在任何情况下，您都不可以打开或卸下其它护盖。请有资格的维修人员维修。 9. 当投影机打开时（即使处于待机模式），切勿堵塞通风孔。 - 切勿用任何物体覆盖投影机。 - 切勿将投影机放置在毯子、衬垫或其它柔软物体的表面上。 - 切勿在投影机附近放置任何易燃品。如果通风口严重受阻，投影机内部过高的热度可能会引起火灾。 4 安全、规则和法律信息 - 火警附近的地方。 - 环境温度高于 40°C / 104°F 或低于 0°C/32°F 的位置。 - 海拔高于 3050 米的位置。 3050 米 11. 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象而不是产品的生产缺陷。

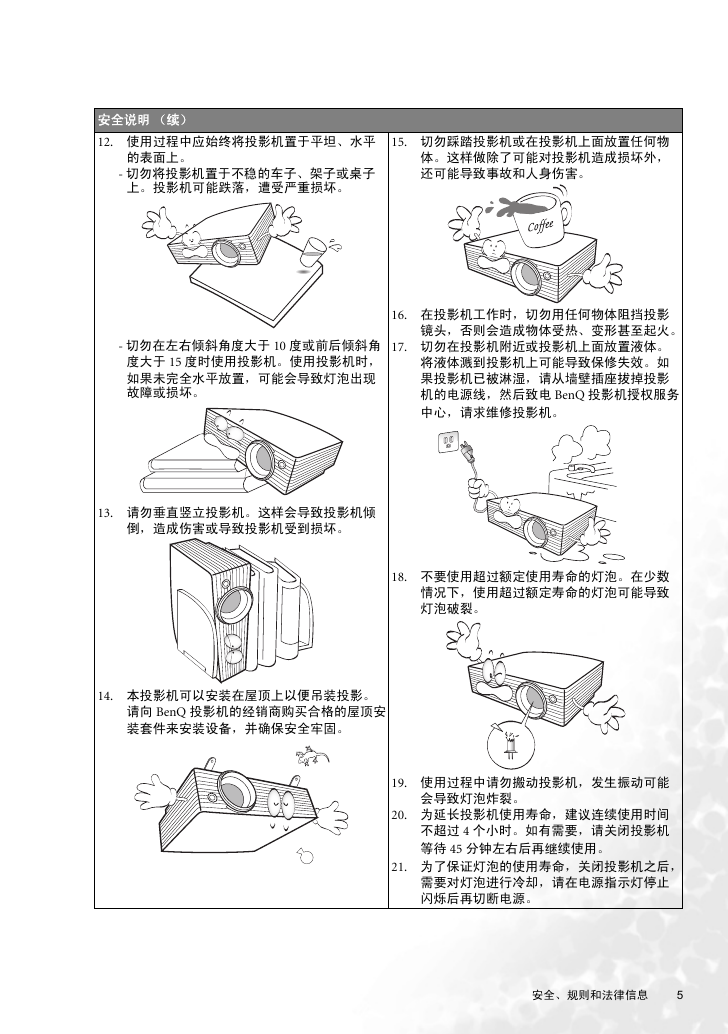

安全说明（续） 12. 使用过程中应始终将投影机置于平坦、水平的表面上。 - 切勿将投影机置于不稳的车子、架子或桌子上。投影机可能跌落，遭受严重损坏。 15. 切勿踩踏投影机或在投影机上面放置任何物体。这样做除了可能对投影机造成损坏外，还可能导致事故和人身伤害。 - 切勿在左右倾斜角度大于 10 度或前后倾斜角度大于 15 度时使用投影机。使用投影机时，如果未完全水平放置，可能会导致灯泡出现故障或损坏。 16. 在投影机工作时，切勿用任何物体阻挡投影镜头，否则会造成物体受热、变形甚至起火。 17. 切勿在投影机附近或投影机上面放置液体。将液体溅到投影机上可能导致保修失效。如果投影机已被淋湿，请从墙壁插座拔掉投影机的电源线，然后致电 BenQ 投影机授权服务中心，请求维修投影机。 13. 请勿垂直竖立投影机。这样会导致投影机倾倒，造成伤害或导致投影机受到损坏。 18. 不要使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定寿命的灯泡可能导致灯泡破裂。 14. 本投影机可以安装在屋顶上以便吊装投影。请向 BenQ 投影机的经销商购买合格的屋顶安装套件来安装设备，并确保安全牢固。 19. 使用过程中请勿搬动投影机，发生振动可能会导致灯泡炸裂。 20. 为延长投影机使用寿命，建议连续使用时间不超过 4 个小时。如有需要，请关闭投影机等待 45 分钟左右后再继续使用。 21. 为了保证灯泡的使用寿命，关闭投影机之后，需要对灯泡进行冷却，请在电源指示灯停止闪烁后再切断电源。安全、规则和法律信息 5

湿气凝结在从寒冷环境移动至高温环境后，切勿立即使用投影机。当投影机置于温度巨大变化的环境中，内部的重要部件上可能会凝结湿气。在温度突然变化后，至少 2 小时内切勿使用投影机，以防止投影机受到损坏。避免使用挥发性液体切勿在投影机附近使用挥发性液体，如杀虫剂或清洁剂这类型的产品。切勿将橡皮或塑料制品长时间触及投影机。这些物品将在抛光表面产生印记。在清洁时，切记要遵照清洁产品本身的安全使用说明。处理本产品含有以下成份，这些成份对人体和环境会造成有害污染。 • 铅，焊料中含有此物质。 • 汞，灯泡中使用此物质。为了正确处理本产品或使用过的灯泡，请咨询您当地的环境管理机构以获得建议。规则和法律信息 FCC 声明 B 类：本设备会产生、使用、和发出辐射无线电波。如果不按照指示进行安装和使用，可能会对无线通信产生有害干扰。但是，本公司不担保在特定安装情况下不产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭后再打开设备可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰： — 调整接收天线的方向或位置。 — 增大设备和接收器之间的间距。 — 将设备和接收器分别连接到不同的电路插座上。 — 咨询经销商或经验丰富的专业无线电 / 电视技术人员以获取帮助。 EEC 声明本机器已通过 89/336/EEC （欧洲经济共同体）的 EMC （电磁兼容性）测试并符合这些要求。 MIC 声明 B 类设备（家用信息 / 电信设备）本设备已经 EMC 注册为家用，可在包括住宅区在内的任何地区使用。 WEEE 条例欧盟国家私人家庭用户对废弃电气和电子设备的处理。在产品或其包装上的此图案，说明勿将该产品视为一般家用废弃品处理。该产品于报废时，请将该电机电子设备回收至当地的回收机构，以确保正确处理该产品。要了解更多有关回收本设备的信息，请联系当地有关机构、购买本产品的商店或家用废弃品处理中心。物质的回收将有利于保护自然资源，并确保其回收方式不会对环保以及人体健康造成负面影响。 6 安全、规则和法律信息

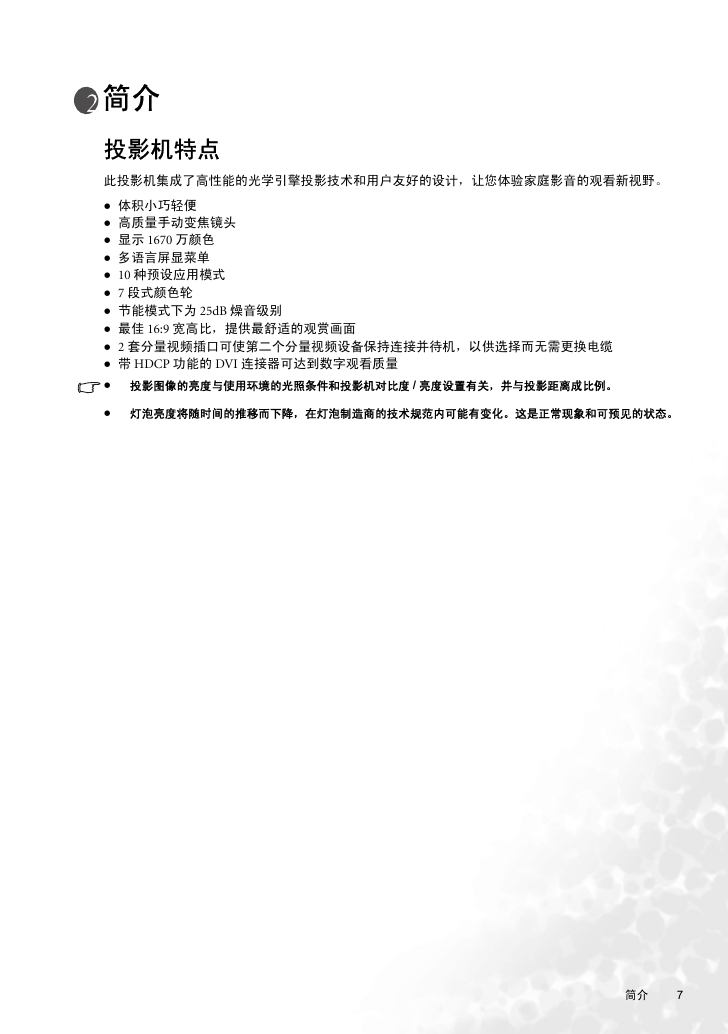

简介投影机特点此投影机集成了高性能的光学引擎投影技术和用户友好的设计，让您体验家庭影音的观看新视野。 • 体积小巧轻便 • 高质量手动变焦镜头 • 显示 1670 万颜色 • 多语言屏显菜单 • 10 种预设应用模式 • 7 段式颜色轮 • 节能模式下为 25dB 燥音级别 • 最佳 16:9 宽高比，提供最舒适的观赏画面 • 2 套分量视频插口可使第二个分量视频设备保持连接并待机，以供选择而无需更换电缆 • 带 HDCP 功能的 DVI 连接器可达到数字观看质量 • 投影图像的亮度与使用环境的光照条件和投影机对比度 / 亮度设置有关，并与投影距离成比例。 • 灯泡亮度将随时间的推移而下降，在灯泡制造商的技术规范内可能有变化。这是正常现象和可预见的状态。简介 7

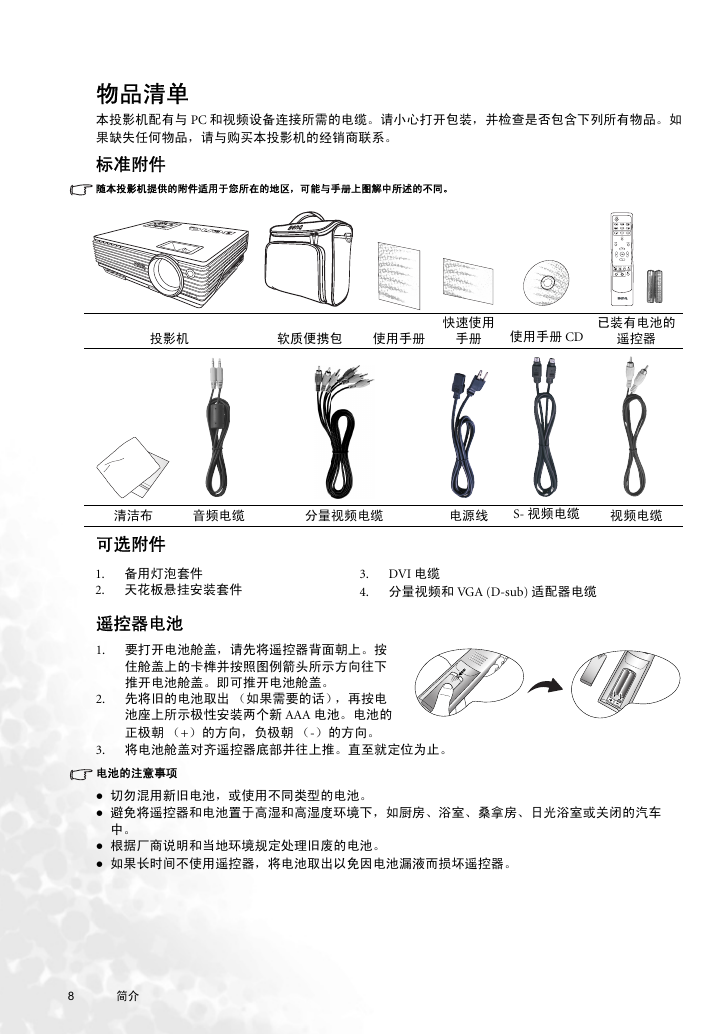

物品清单本投影机配有与 PC 和视频设备连接所需的电缆。请小心打开包装，并检查是否包含下列所有物品。如果缺失任何物品，请与购买本投影机的经销商联系。标准附件随本投影机提供的附件适用于您所在的地区，可能与手册上图解中所述的不同。 P U S H W100 C T 投影机软质便携包使用手册手册使用手册 CD 遥控器快速使用已装有电池的清洁布音频电缆分量视频电缆电源线 S- 视频电缆视频电缆可选附件 1. 备用灯泡套件 2. 天花板悬挂安装套件遥控器电池 DVI 电缆 3. 4. 分量视频和 VGA (D-sub) 适配器电缆 1. 要打开电池舱盖，请先将遥控器背面朝上。按住舱盖上的卡榫并按照图例箭头所示方向往下推开电池舱盖。即可推开电池舱盖。 2. 先将旧的电池取出（如果需要的话），再按电池座上所示极性安装两个新 AAA 电池。电池的正极朝（+）的方向，负极朝（-）的方向。 3. 将电池舱盖对齐遥控器底部并往上推。直至就定位为止。电池的注意事项 • 切勿混用新旧电池，或使用不同类型的电池。 • 避免将遥控器和电池置于高湿和高湿度环境下，如厨房、浴室、桑拿房、日光浴室或关闭的汽车中。 • 根据厂商说明和当地环境规定处理旧废的电池。 • 如果长时间不使用遥控器，将电池取出以免因电池漏液而损坏遥控器。 8 简介
