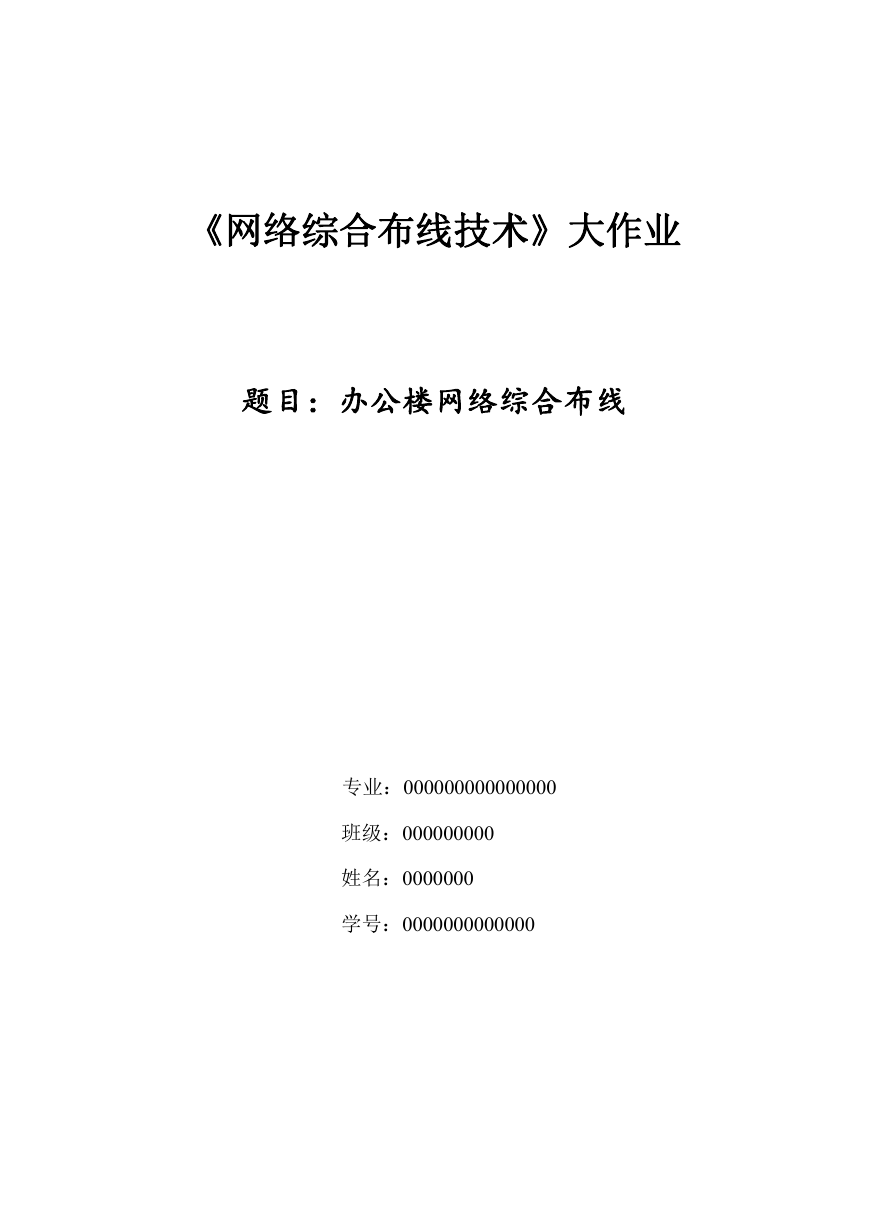

    《网络综合布线技术》大作业 题目：办公楼网络综合布线 专业：000000000000000 班级：000000000 姓名：0000000 学号：0000000000000

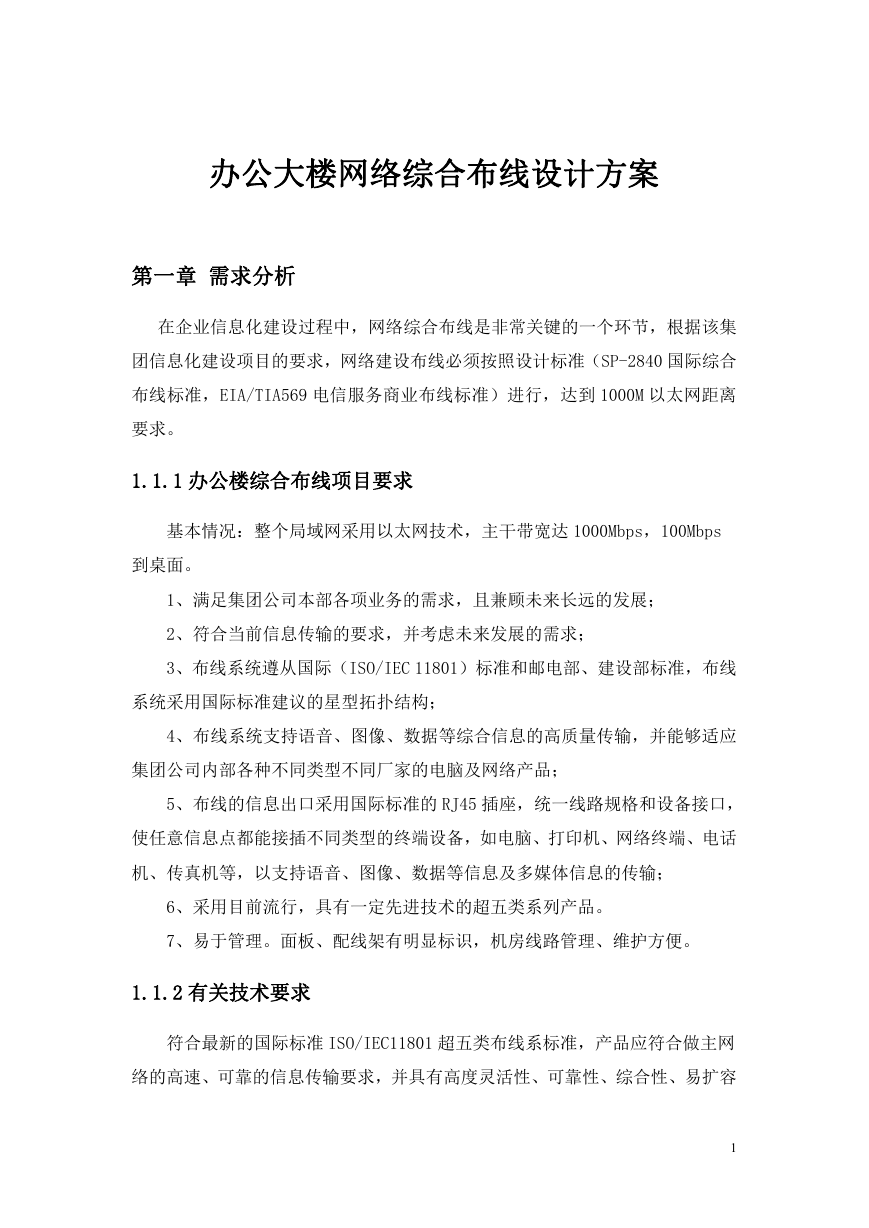

    办公大楼网络综合布线设计方案 第一章 需求分析 在企业信息化建设过程中，网络综合布线是非常关键的一个环节，根据该集 团信息化建设项目的要求，网络建设布线必须按照设计标准（SP-2840 国际综合 布线标准，EIA/TIA569 电信服务商业布线标准）进行，达到 1000M 以太网距离 要求。 1.1.1 办公楼综合布线项目要求 基本情况：整个局域网采用以太网技术，主干带宽达 1000Mbps，100Mbps 到桌面。 1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展； 2、符合当前信息传输的要求，并考虑未来发展的需求； 3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线 系统采用国际标准建议的星型拓扑结构； 4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应 集团公司内部各种不同类型不同厂家的电脑及网络产品； 5、布线的信息出口采用国际标准的 RJ45 插座，统一线路规格和设备接口， 使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、电话 机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输； 6、采用目前流行，具有一定先进技术的超五类系列产品。 7、易于管理。面板、配线架有明显标识，机房线路管理、维护方便。 1.1.2 有关技术要求 符合最新的国际标准 ISO/IEC11801 超五类布线系标准，产品应符合做主网 络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容 1

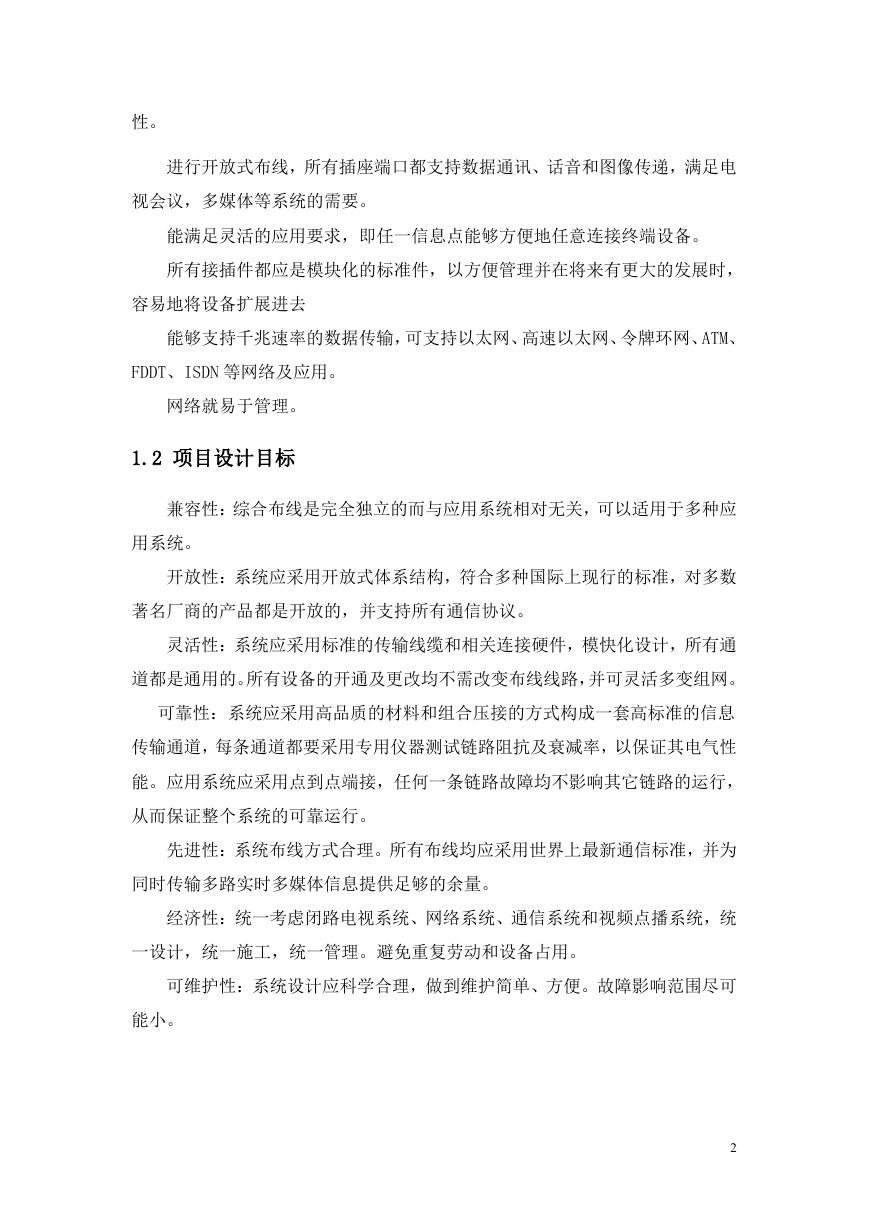

    性。 进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电 视会议，多媒体等系统的需要。 能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。 所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时， 容易地将设备扩展进去 能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、 FDDT、ISDN 等网络及应用。 网络就易于管理。 1.2 项目设计目标 兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应 用系统。 开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数 著名厂商的产品都是开放的，并支持所有通信协议。 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通 道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。 可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息 传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性 能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行， 从而保证整个系统的可靠运行。 先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为 同时传输多路实时多媒体信息提供足够的余量。 经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统 一设计，统一施工，统一管理。避免重复劳动和设备占用。 可维护性：系统设计应科学合理，做到维护简单、方便。故障影响范围尽可 能小。 2

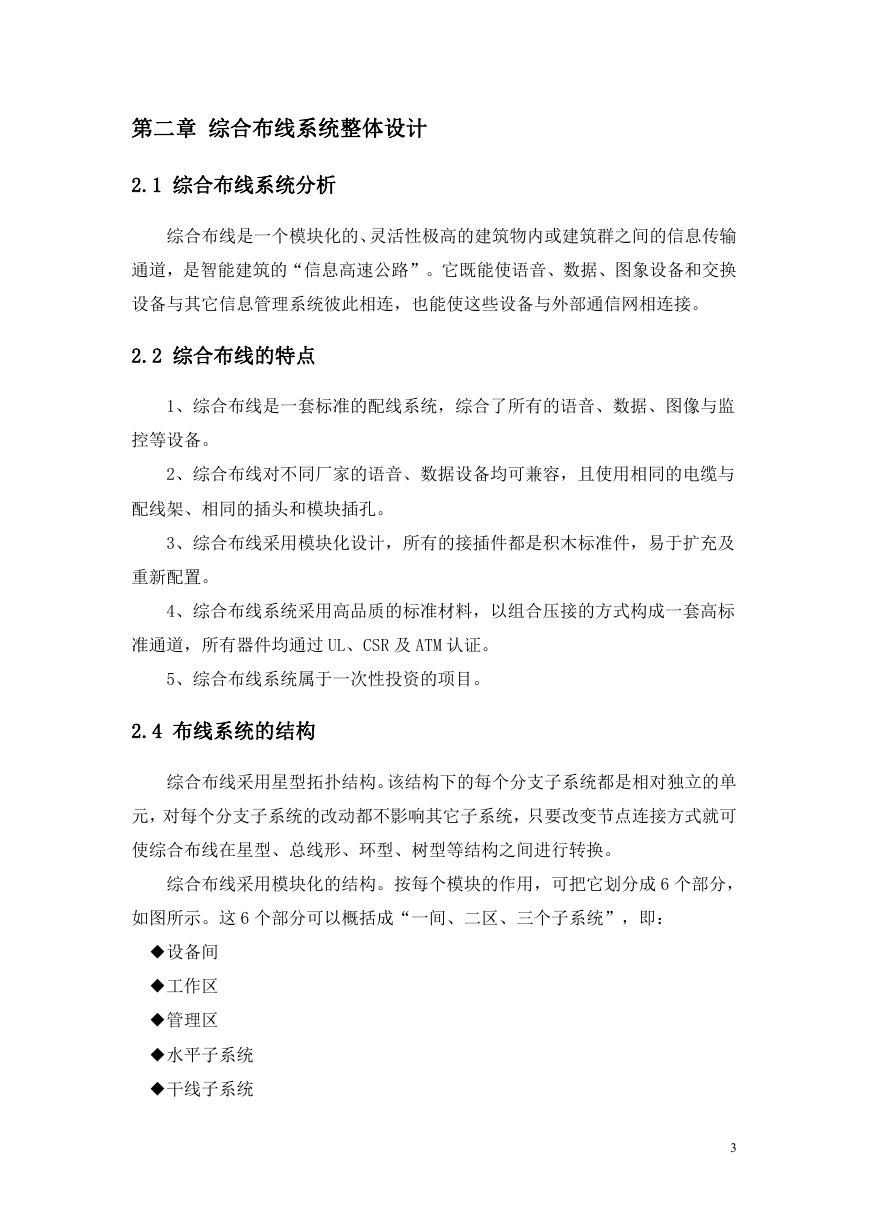

    第二章 综合布线系统整体设计 2.1 综合布线系统分析 综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输 通道，是智能建筑的“信息高速公路”。它既能使语音、数据、图象设备和交换 设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。 2.2 综合布线的特点 1、综合布线是一套标准的配线系统，综合了所有的语音、数据、图像与监 控等设备。 2、综合布线对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与 配线架、相同的插头和模块插孔。 3、综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及 重新配置。 4、综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标 准通道，所有器件均通过 UL、CSR 及 ATM 认证。 5、综合布线系统属于一次性投资的项目。 2.4 布线系统的结构 综合布线采用星型拓扑结构。该结构下的每个分支子系统都是相对独立的单 元，对每个分支子系统的改动都不影响其它子系统，只要改变节点连接方式就可 使综合布线在星型、总线形、环型、树型等结构之间进行转换。 综合布线采用模块化的结构。按每个模块的作用，可把它划分成 6 个部分， 如图所示。这 6 个部分可以概括成“一间、二区、三个子系统”，即： ◆设备间 ◆工作区 ◆管理区 ◆水平子系统 ◆干线子系统 3

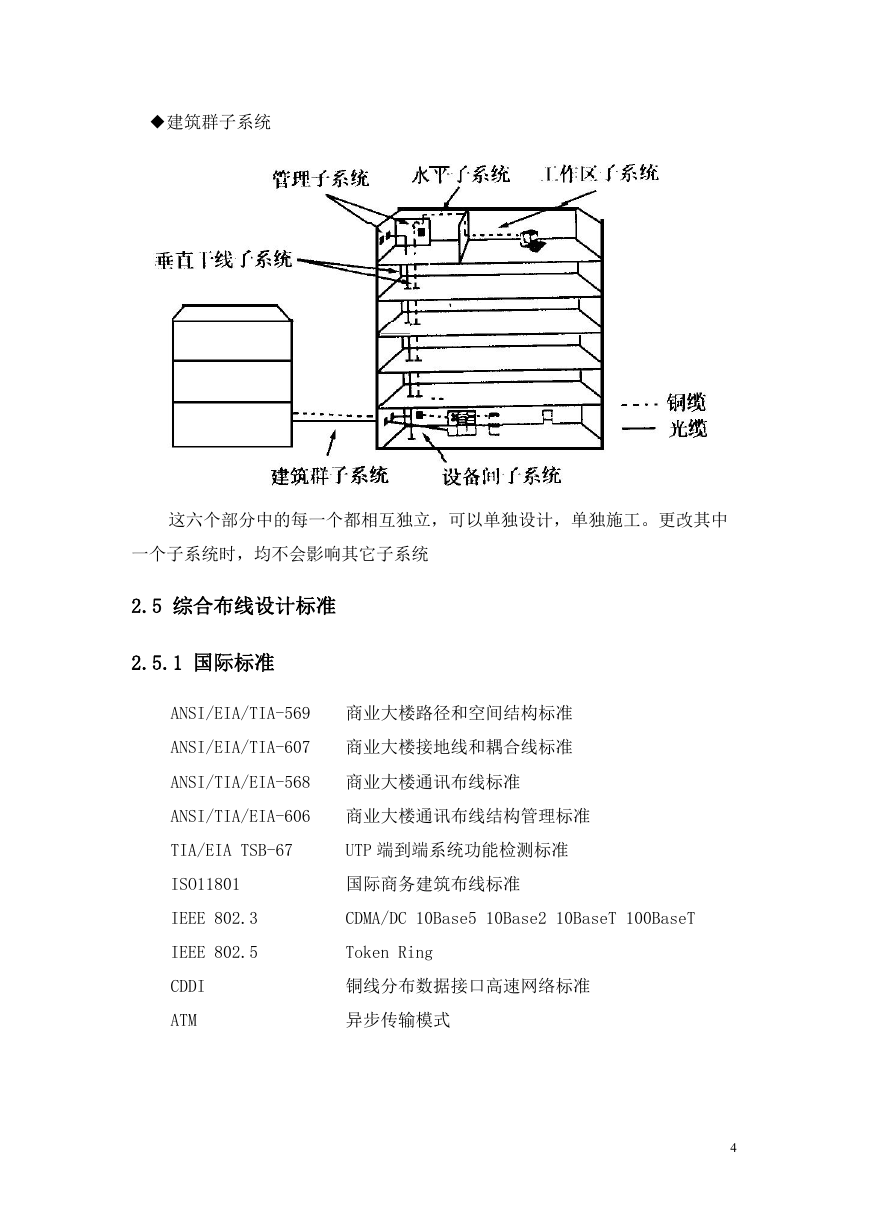

    ◆建筑群子系统 这六个部分中的每一个都相互独立，可以单独设计，单独施工。更改其中 一个子系统时，均不会影响其它子系统 2.5 综合布线设计标准 2.5.1 国际标准 ANSI/EIA/TIA-569 商业大楼路径和空间结构标准 ANSI/EIA/TIA-607 商业大楼接地线和耦合线标准 ANSI/TIA/EIA-568 商业大楼通讯布线标准 ANSI/TIA/EIA-606 商业大楼通讯布线结构管理标准 TIA/EIA TSB-67 UTP 端到端系统功能检测标准 ISO11801 IEEE 802.3 IEEE 802.5 CDDI ATM 国际商务建筑布线标准 CDMA/DC 10Base5 10Base2 10BaseT 100BaseT Token Ring 铜线分布数据接口高速网络标准 异步传输模式 4

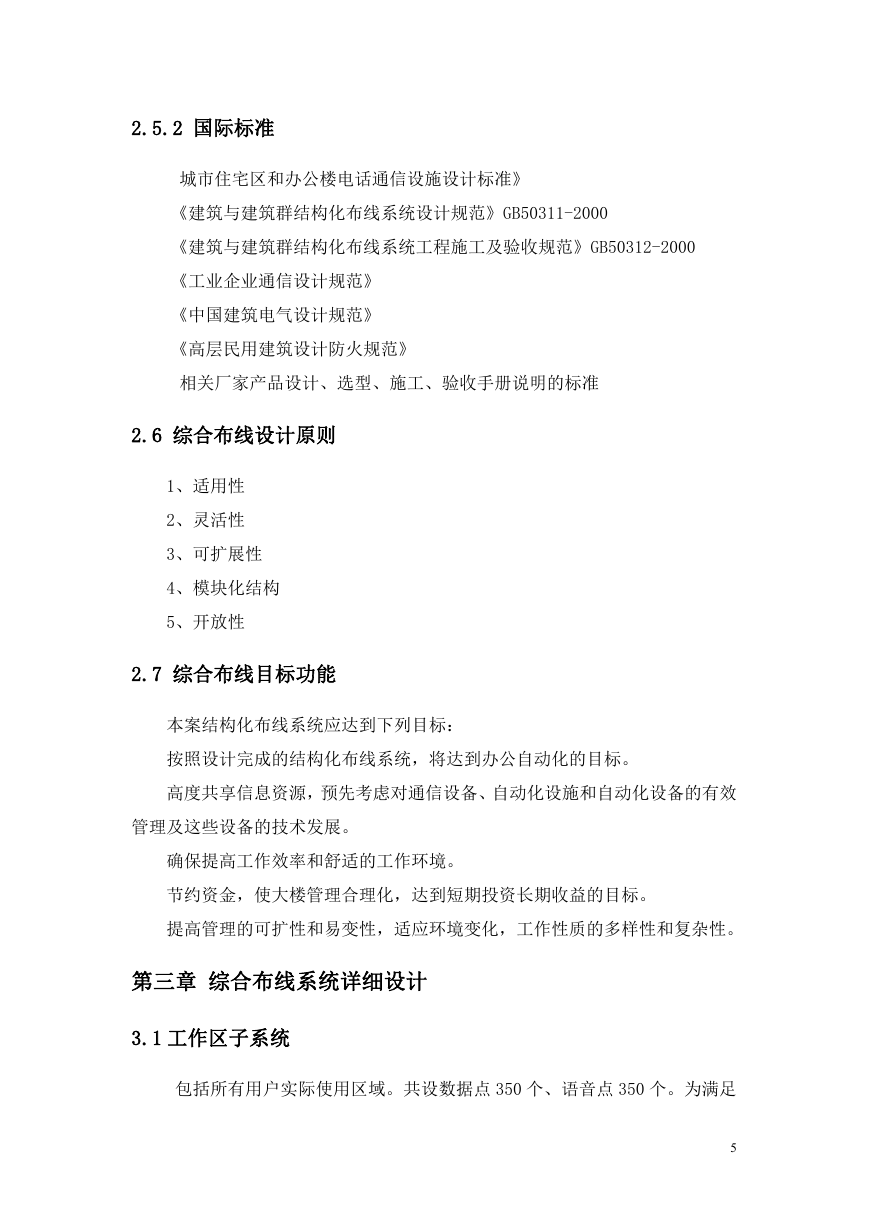

    2.5.2 国际标准 城市住宅区和办公楼电话通信设施设计标准》 《建筑与建筑群结构化布线系统设计规范》GB50311-2000 《建筑与建筑群结构化布线系统工程施工及验收规范》GB50312-2000 《工业企业通信设计规范》 《中国建筑电气设计规范》 《高层民用建筑设计防火规范》 相关厂家产品设计、选型、施工、验收手册说明的标准 2.6 综合布线设计原则 1、适用性 2、灵活性 3、可扩展性 4、模块化结构 5、开放性 2.7 综合布线目标功能 本案结构化布线系统应达到下列目标： 按照设计完成的结构化布线系统，将达到办公自动化的目标。 高度共享信息资源，预先考虑对通信设备、自动化设施和自动化设备的有效 管理及这些设备的技术发展。 确保提高工作效率和舒适的工作环境。 节约资金，使大楼管理合理化，达到短期投资长期收益的目标。 提高管理的可扩性和易变性，适应环境变化，工作性质的多样性和复杂性。 第三章 综合布线系统详细设计 3.1 工作区子系统 包括所有用户实际使用区域。共设数据点 350 个、语音点 350 个。为满足 5

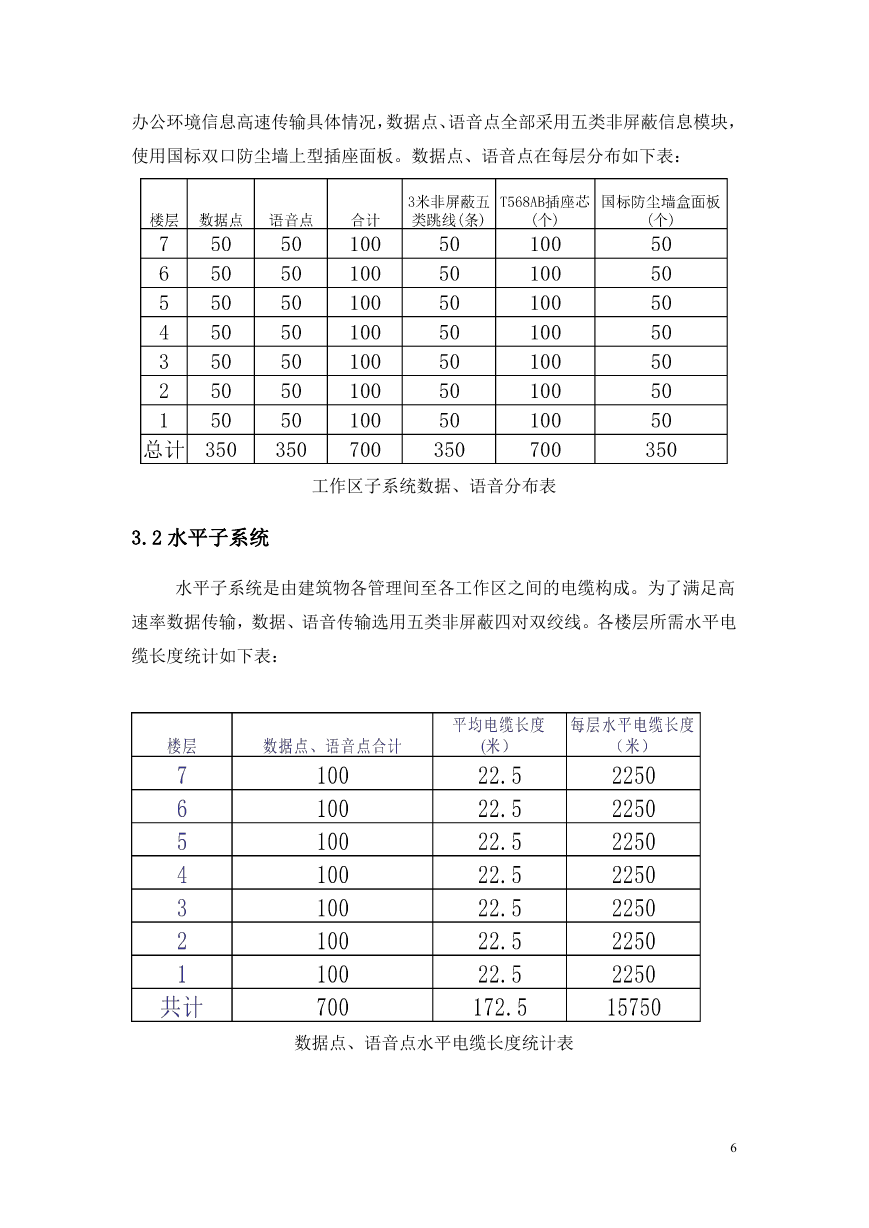

    办公环境信息高速传输具体情况，数据点、语音点全部采用五类非屏蔽信息模块， 使用国标双口防尘墙上型插座面板。数据点、语音点在每层分布如下表： 工作区子系统数据、语音分布表 3.2 水平子系统 水平子系统是由建筑物各管理间至各工作区之间的电缆构成。为了满足高 速率数据传输，数据、语音传输选用五类非屏蔽四对双绞线。各楼层所需水平电 缆长度统计如下表： 数据点、语音点水平电缆长度统计表 6

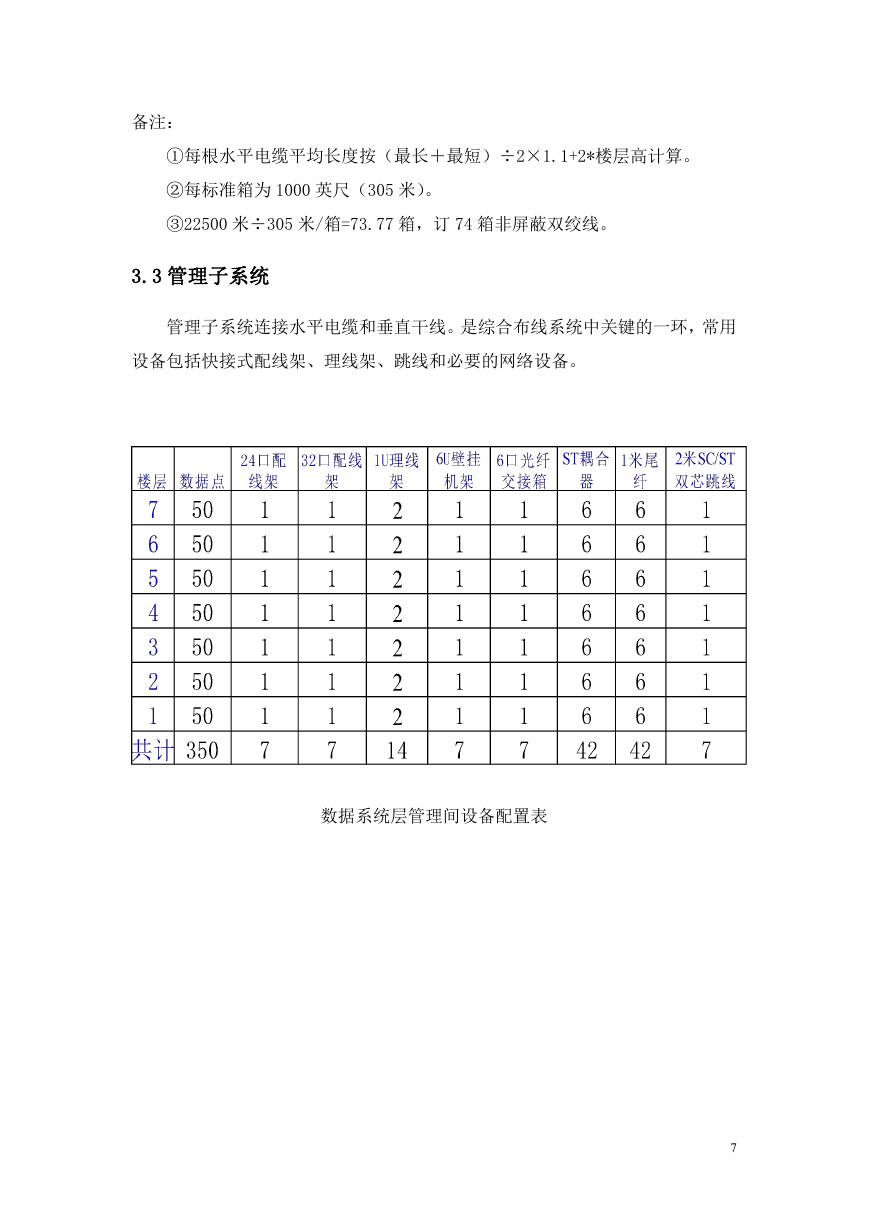

    备注： ①每根水平电缆平均长度按（最长＋最短）÷2×1.1+2*楼层高计算。 ②每标准箱为 1000 英尺（305 米）。 ③22500 米÷305 米/箱=73.77 箱，订 74 箱非屏蔽双绞线。 3.3 管理子系统 管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环，常用 设备包括快接式配线架、理线架、跳线和必要的网络设备。 数据系统层管理间设备配置表 7
