华为荣耀10 原厂图 维修流程图 HALL感应故障(皮套模式).pdf

发布时间：2022-03-29 发布人：admin 分类：说明书 资料大小：0.48M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

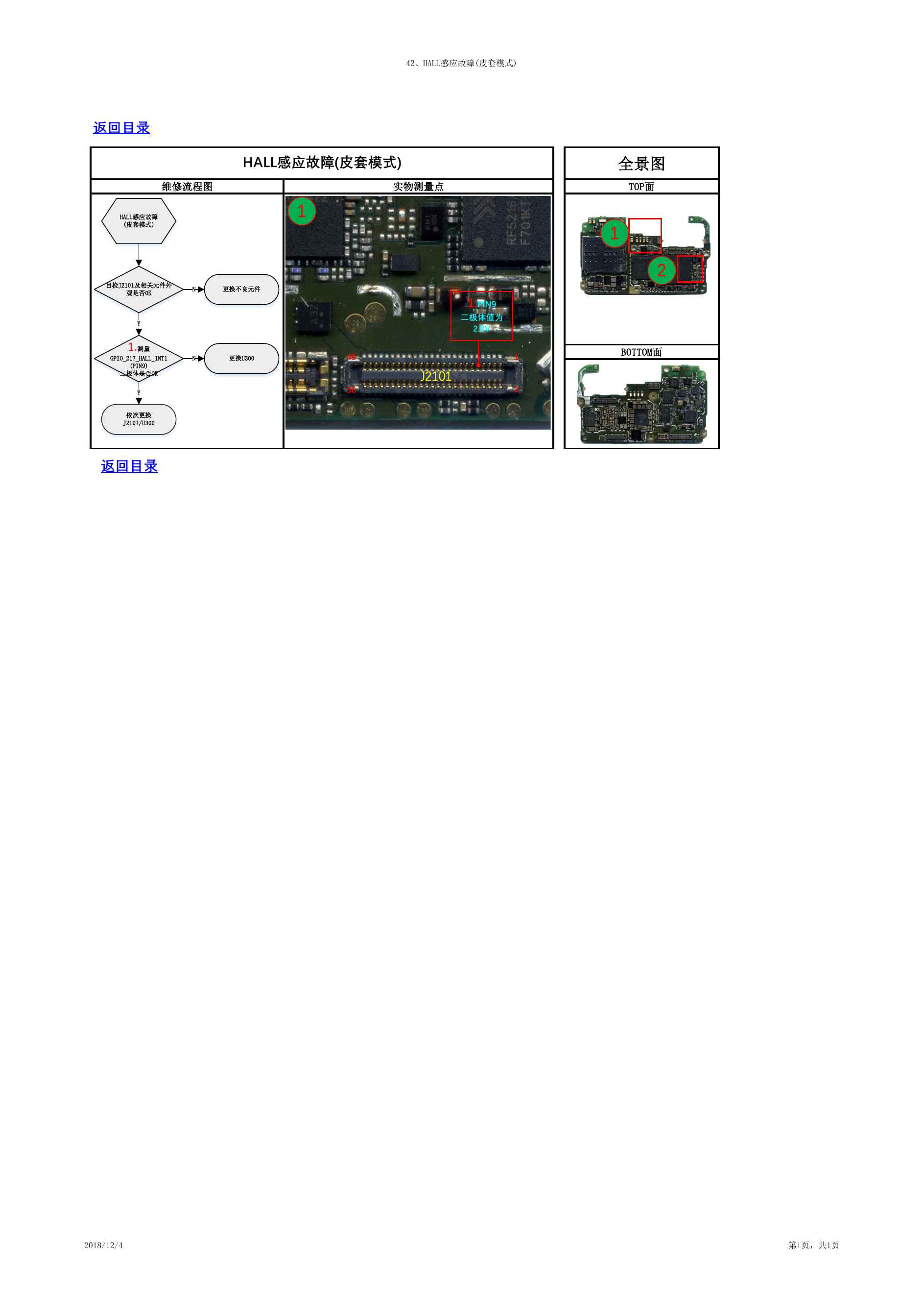

    42、HALL感应故障(皮套模式) 返回目录 HALL感应故障(皮套模式) 维修流程图 实物测量点 HALL感应故障 (皮套模式) 1 目检J2101及相关元件外 观是否OK N 更换不良元件 Y 1.测量 GPIO_217_HALL_INT1 N 更换U300 (PIN9) 二极体是否OK Y 依次更换 J2101/U300 返回目录 1.PIN9 二极体值为 2.8V 49 50 J2101 1 2 全景图 TOP面 1 2 BOTTOM面 2018/12/4 第1页，共1页
