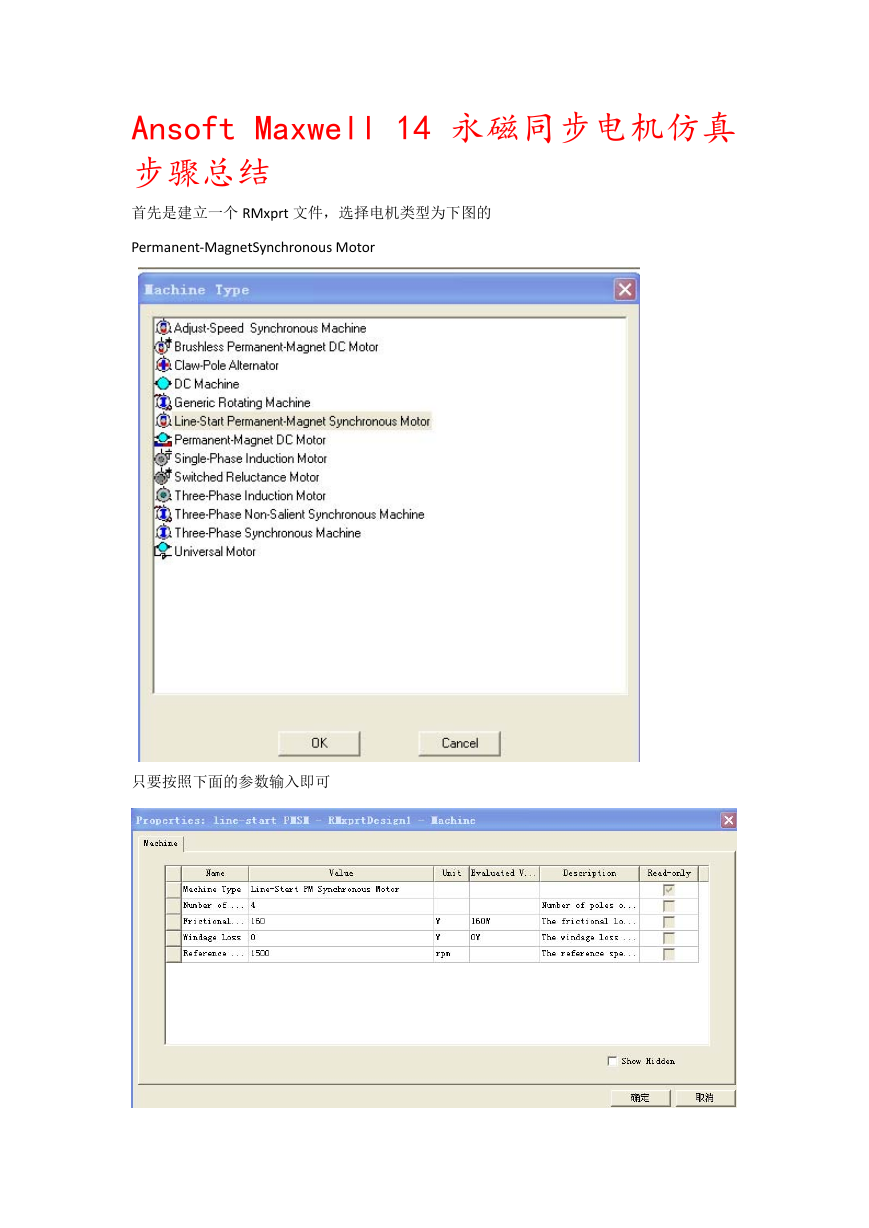

Ansoft Maxwell 14 永磁同步电机仿真步骤总结首先是建立一个 RMxprt 文件，选择电机类型为下图的 Permanent‐MagnetSynchronous Motor 只要按照下面的参数输入即可

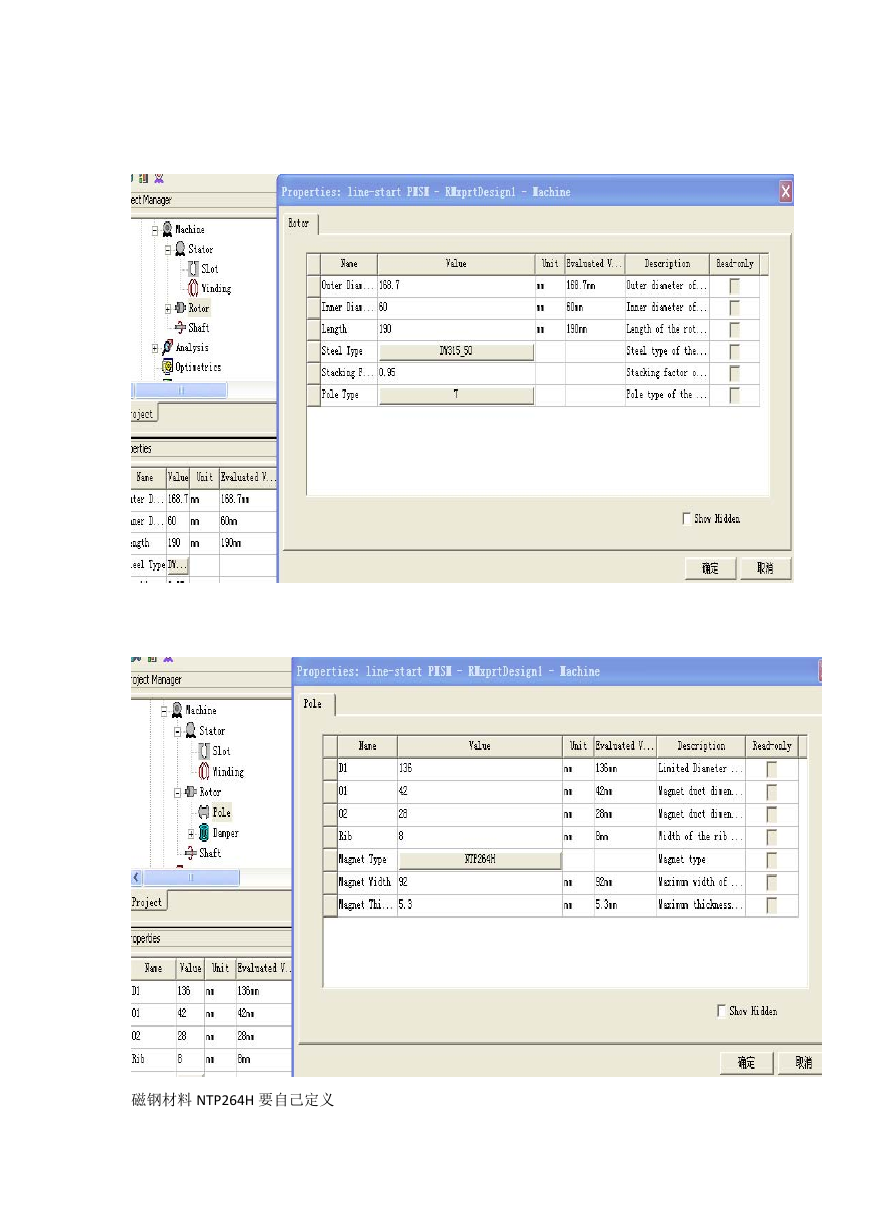

磁钢材料 NTP264H 要自己定义

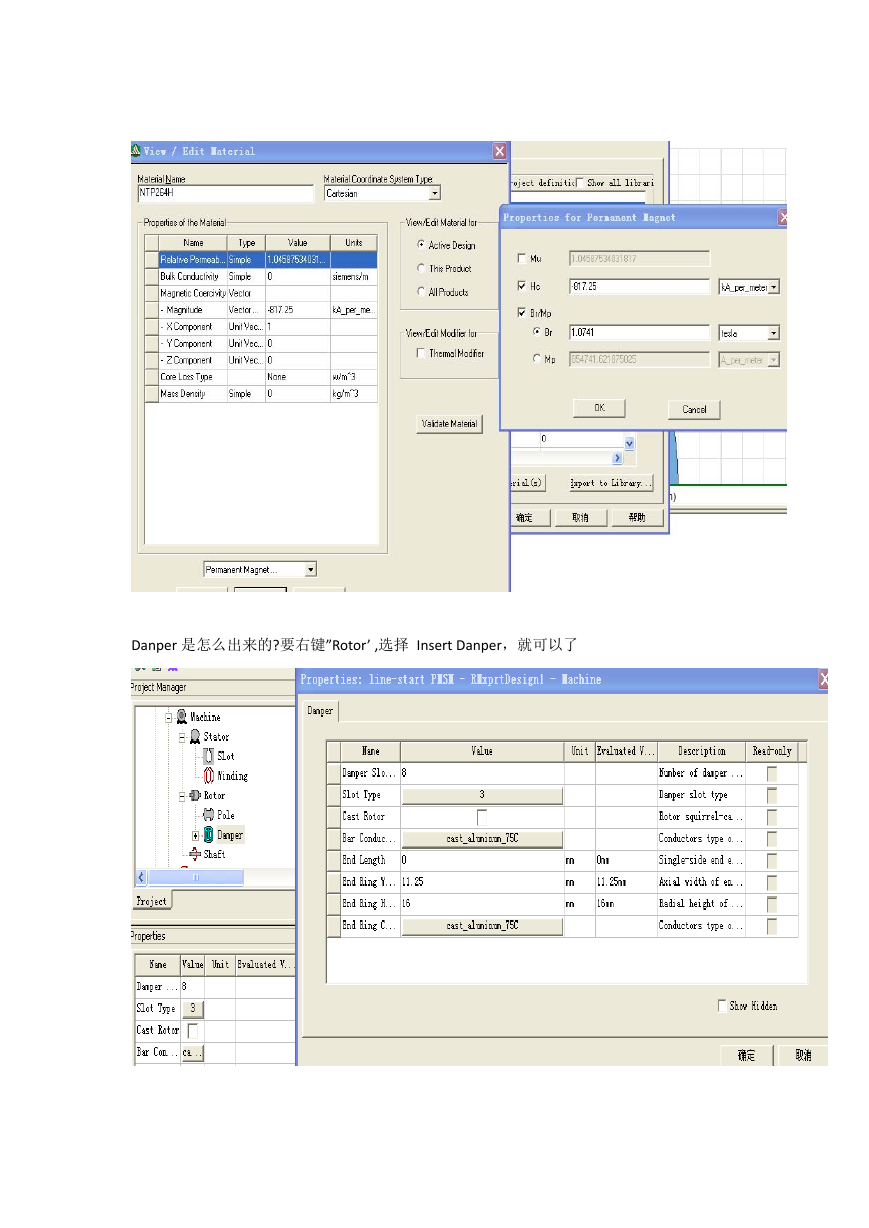

Danper 是怎么出来的?要右键”Rotor’ ,选择 Insert Danper，就可以了

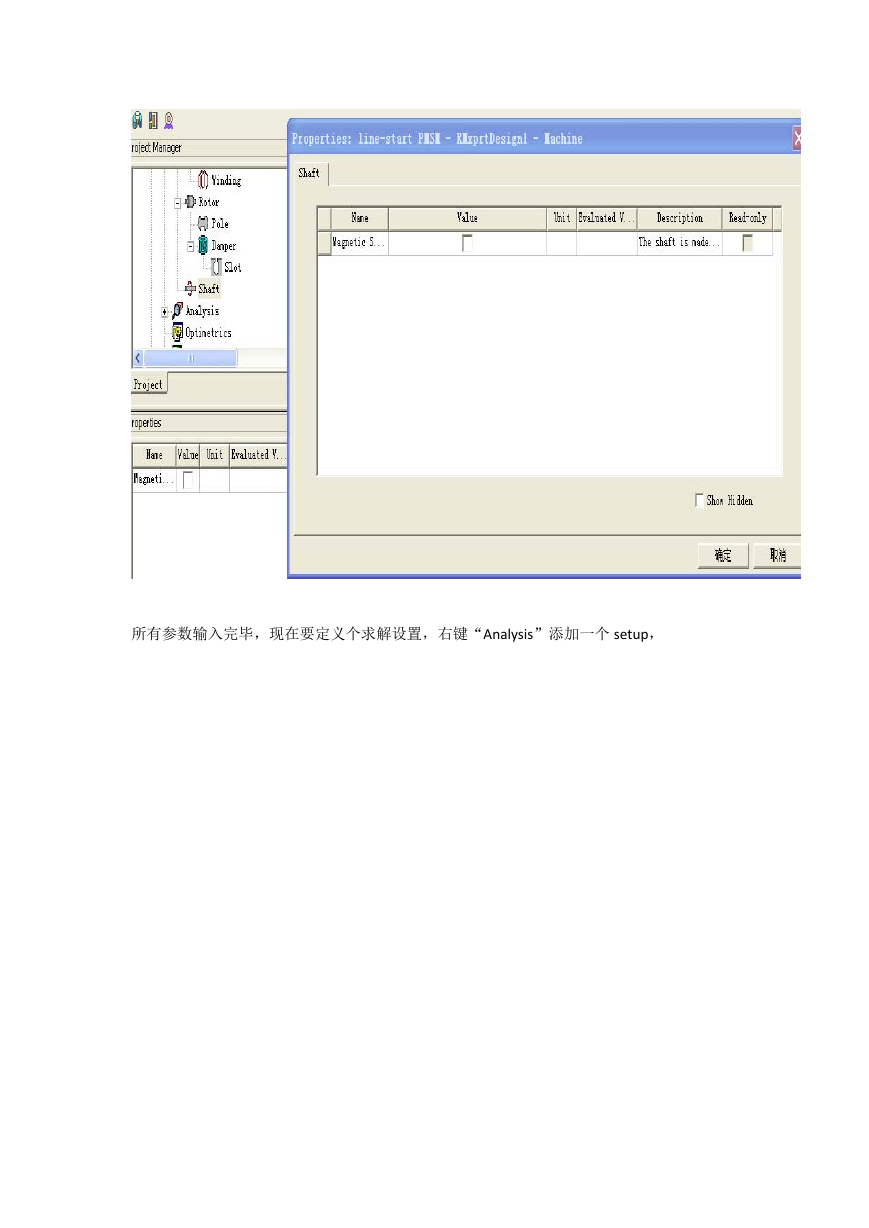

所有参数输入完毕，现在要定义个求解设置，右键“Analysis”添加一个 setup，

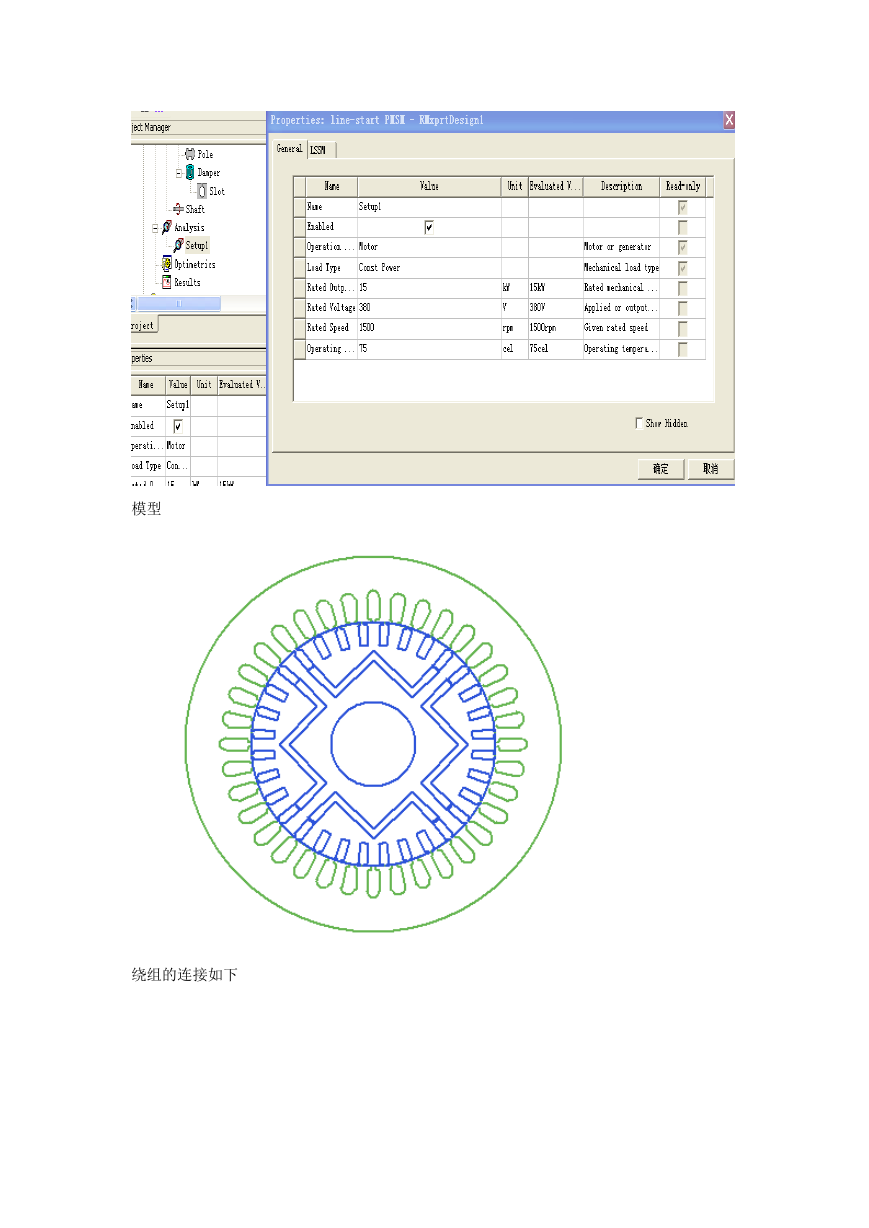

模型绕组的连接如下
