使用说明书广播级演播室便携式摄像机型号 AK-HC5000MC 型号 AK-HC5000MS 在操作本机之前，请仔细阅读本说明书，并将说明书妥善保管，以备将来使用。使用本产品前，请务必阅读“请先阅读本节！”（第 2 至 3 页）。 W0316HM5107 -YI 发行：2017 年 10 月 CHINESE VQT5M27A-5

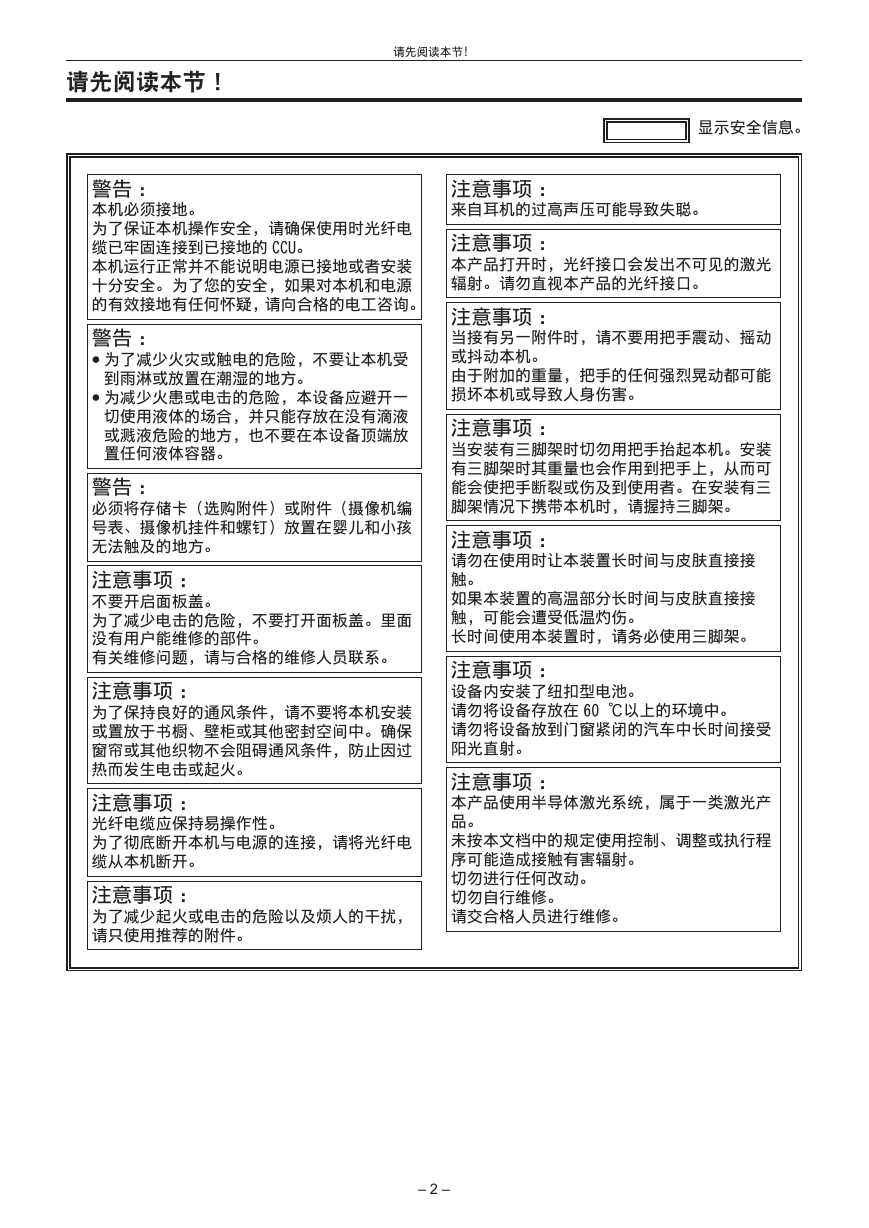

请先阅读本节！请先阅读本节！显示安全信息。警告：本机必须接地。为了保证本机操作安全，请确保使用时光纤电缆已牢固连接到已接地的 CCU。本机运行正常并不能说明电源已接地或者安装十分安全。为了您的安全，如果对本机和电源的有效接地有任何怀疑，请向合格的电工咨询。警告： f 为了减少火灾或触电的危险，不要让本机受到雨淋或放置在潮湿的地方。 f 为减少火患或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。警告：必须将存储卡（选购附件）或附件（摄像机编号表、摄像机挂件和螺钉）放置在婴儿和小孩无法触及的地方。注意事项：不要开启面板盖。为了减少电击的危险，不要打开面板盖。里面没有用户能维修的部件。有关维修问题，请与合格的维修人员联系。注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。确保窗帘或其他织物不会阻碍通风条件，防止因过热而发生电击或起火。注意事项：光纤电缆应保持易操作性。为了彻底断开本机与电源的连接，请将光纤电缆从本机断开。注意事项：为了减少起火或电击的危险以及烦人的干扰，请只使用推荐的附件。注意事项：来自耳机的过高声压可能导致失聪。注意事项：本产品打开时，光纤接口会发出不可见的激光辐射。请勿直视本产品的光纤接口。注意事项：当接有另一附件时，请不要用把手震动、摇动或抖动本机。由于附加的重量，把手的任何强烈晃动都可能损坏本机或导致人身伤害。注意事项：当安装有三脚架时切勿用把手抬起本机。安装有三脚架时其重量也会作用到把手上，从而可能会使把手断裂或伤及到使用者。在安装有三脚架情况下携带本机时，请握持三脚架。注意事项：请勿在使用时让本装置长时间与皮肤直接接触。如果本装置的高温部分长时间与皮肤直接接触，可能会遭受低温灼伤。长时间使用本装置时，请务必使用三脚架。注意事项：设备内安装了纽扣型电池。请勿将设备存放在 60 ℃以上的环境中。请勿将设备放到门窗紧闭的汽车中长时间接受阳光直射。注意事项：本产品使用半导体激光系统，属于一类激光产品。未按本文档中的规定使用控制、调整或执行程序可能造成接触有害辐射。切勿进行任何改动。切勿自行维修。请交合格人员进行维修。 – 2 –

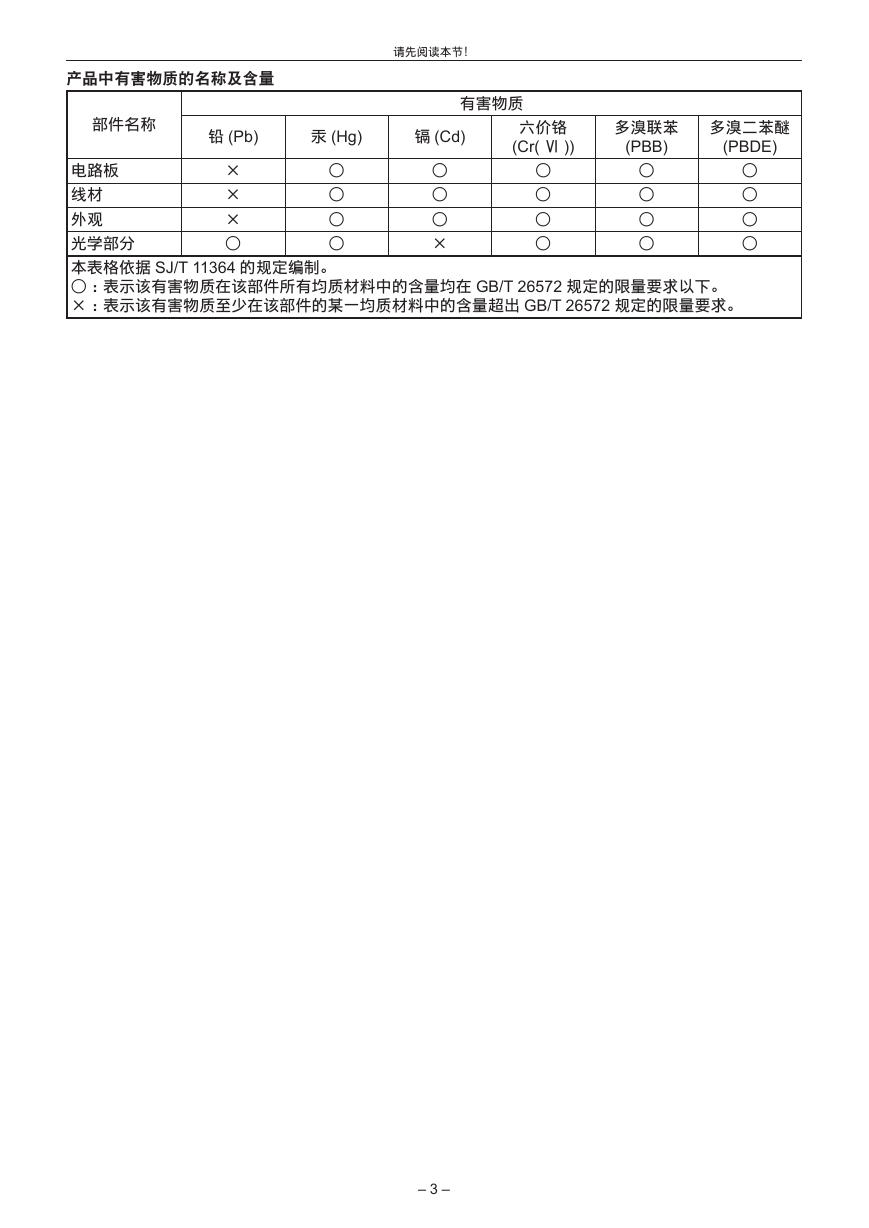

产品中有害物质的名称及含量请先阅读本节！有害物质部件名称铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr( Ⅵ )) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 电路板线材外观 × × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 光学部分 ○ 本表格依据 SJ/T 11364 的规定编制。 ○ ：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 × ：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。 × ○ ○ ○ – 3 –

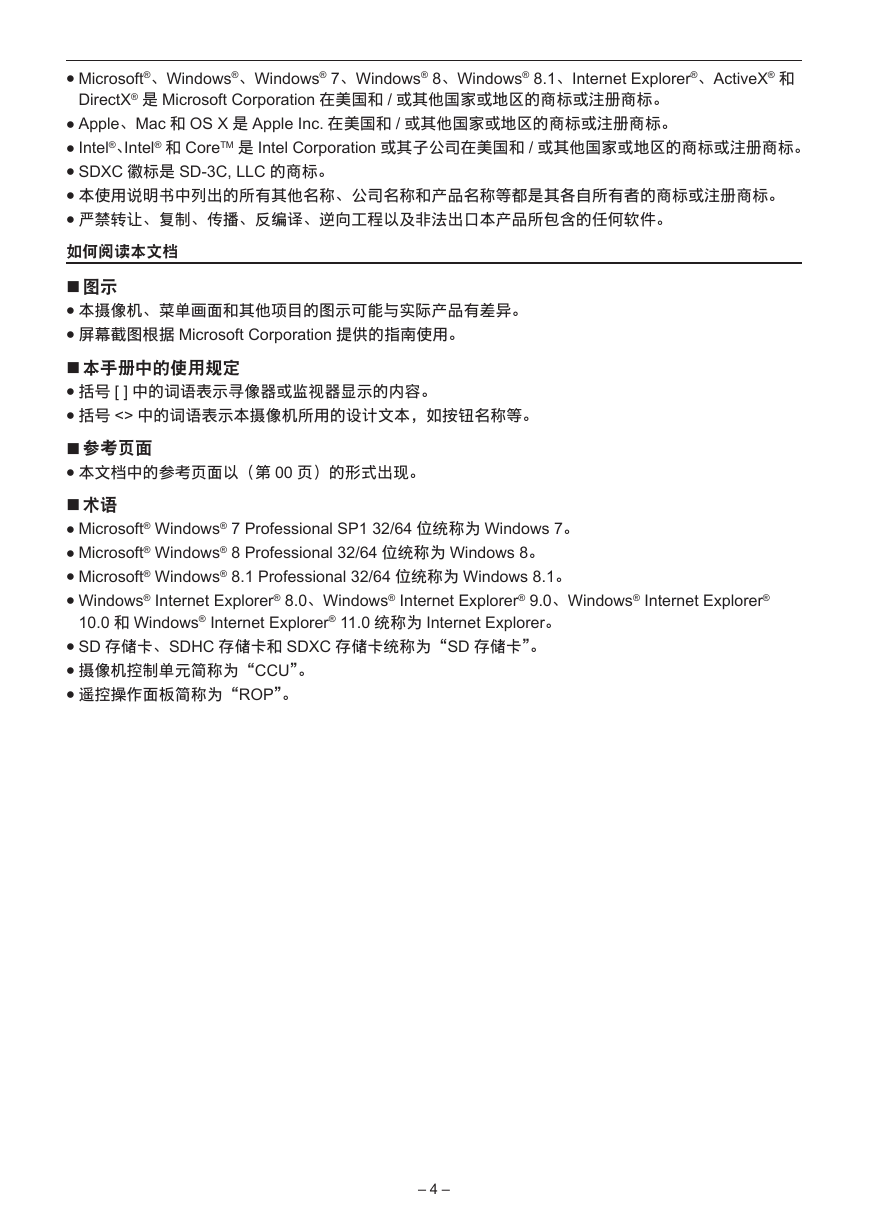

f Microsoft®、Windows®、Windows® 7、Windows® 8、Windows® 8.1、Internet Explorer®、ActiveX® 和 DirectX® 是 Microsoft Corporation 在美国和 / 或其他国家或地区的商标或注册商标。 f Apple、Mac 和 OS X 是 Apple Inc. 在美国和 / 或其他国家或地区的商标或注册商标。 f Intel®、Intel® 和 CoreTM 是 Intel Corporation 或其子公司在美国和 / 或其他国家或地区的商标或注册商标。 f SDXC 徽标是 SD-3C, LLC 的商标。 f 本使用说明书中列出的所有其他名称、公司名称和产品名称等都是其各自所有者的商标或注册商标。 f 严禁转让、复制、传播、反编译、逆向工程以及非法出口本产品所包含的任何软件。如何阅读本文档 r图示 f 本摄像机、菜单画面和其他项目的图示可能与实际产品有差异。 f 屏幕截图根据 Microsoft Corporation 提供的指南使用。 r本手册中的使用规定 f 括号 [ ] 中的词语表示寻像器或监视器显示的内容。 f 括号 <> 中的词语表示本摄像机所用的设计文本，如按钮名称等。 r参考页面 f 本文档中的参考页面以（第 00 页）的形式出现。 r术语 f Microsoft® Windows® 7 Professional SP1 32/64 位统称为 Windows 7。 f Microsoft® Windows® 8 Professional 32/64 位统称为 Windows 8。 f Microsoft® Windows® 8.1 Professional 32/64 位统称为 Windows 8.1。 f Windows® Internet Explorer® 8.0、Windows® Internet Explorer® 9.0、Windows® Internet Explorer® 10.0 和 Windows® Internet Explorer® 11.0 统称为 Internet Explorer。 f SD 存储卡、SDHC 存储卡和 SDXC 存储卡统称为“SD 存储卡”。 f 摄像机控制单元简称为“CCU”。 f 遥控操作面板简称为“ROP”。 – 4 –

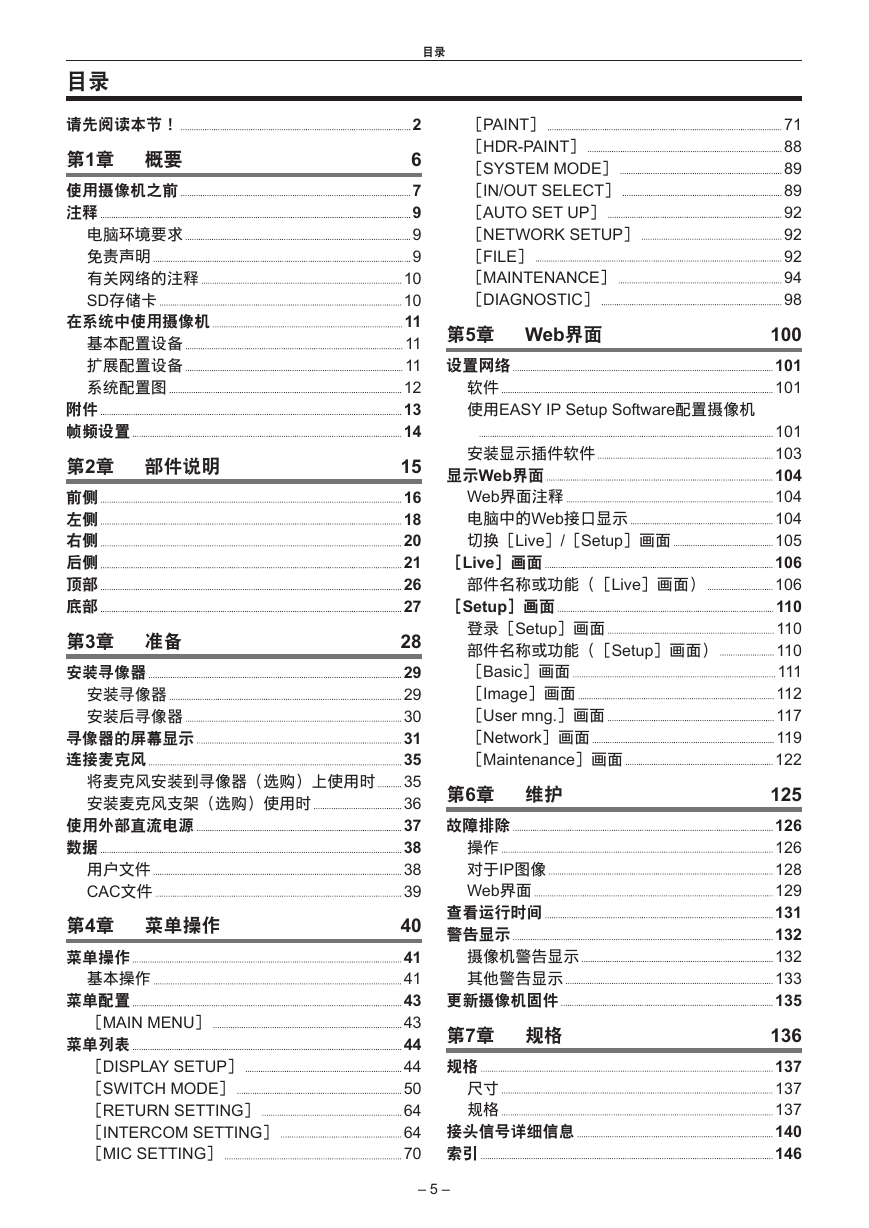

目录请先阅读本节！第1章概要使用摄像机之前注释电脑环境要求免责声明有关网络的注释 SD存储卡在系统中使用摄像机基本配置设备扩展配置设备系统配置图附件帧频设置第2章部件说明前侧左侧右侧后侧顶部底部第3章准备安装寻像器寻像器的屏幕显示连接麦克风安装寻像器安装后寻像器将麦克风安装到寻像器（选购）上使用时安装麦克风支架（选购）使用时用户文件 CAC文件使用外部直流电源数据第4章菜单操作菜单操作基本操作菜单配置［MAIN MENU］菜单列表［DISPLAY SETUP］［SWITCH MODE］［RETURN SETTING］［INTERCOM SETTING］［MIC SETTING］目录 2 6 7 9 9 9 10 10 11 11 11 12 13 14 15 16 18 20 21 26 27 28 29 29 30 31 35 35 36 37 38 38 39 40 41 41 43 43 44 44 50 64 64 70 ［PAINT］［HDR-PAINT］［SYSTEM MODE］［IN/OUT SELECT］［AUTO SET UP］［NETWORK SETUP］［FILE］［MAINTENANCE］［DIAGNOSTIC］第5章 Web界面设置网络显示Web界面安装显示插件软件 Web界面注释电脑中的Web接口显示切换［Live］/［Setup］画面软件使用EASY IP Setup Software配置摄像机登录［Setup］画面部件名称或功能（［Setup］画面）［Basic］画面［Image］画面［User mng.］画面［Network］画面［Maintenance］画面部件名称或功能（［Live］画面）［Live］画面［Setup］画面第6章维护故障排除操作对于IP图像 Web界面查看运行时间警告显示摄像机警告显示其他警告显示更新摄像机固件第7章规格规格尺寸规格接头信号详细信息索引 71 88 89 89 92 92 92 94 98 100 101 101 101 103 104 104 104 105 106 106 110 110 110 111 112 117 119 122 125 126 126 128 129 131 132 132 133 135 136 137 137 137 140 146 – 5 –

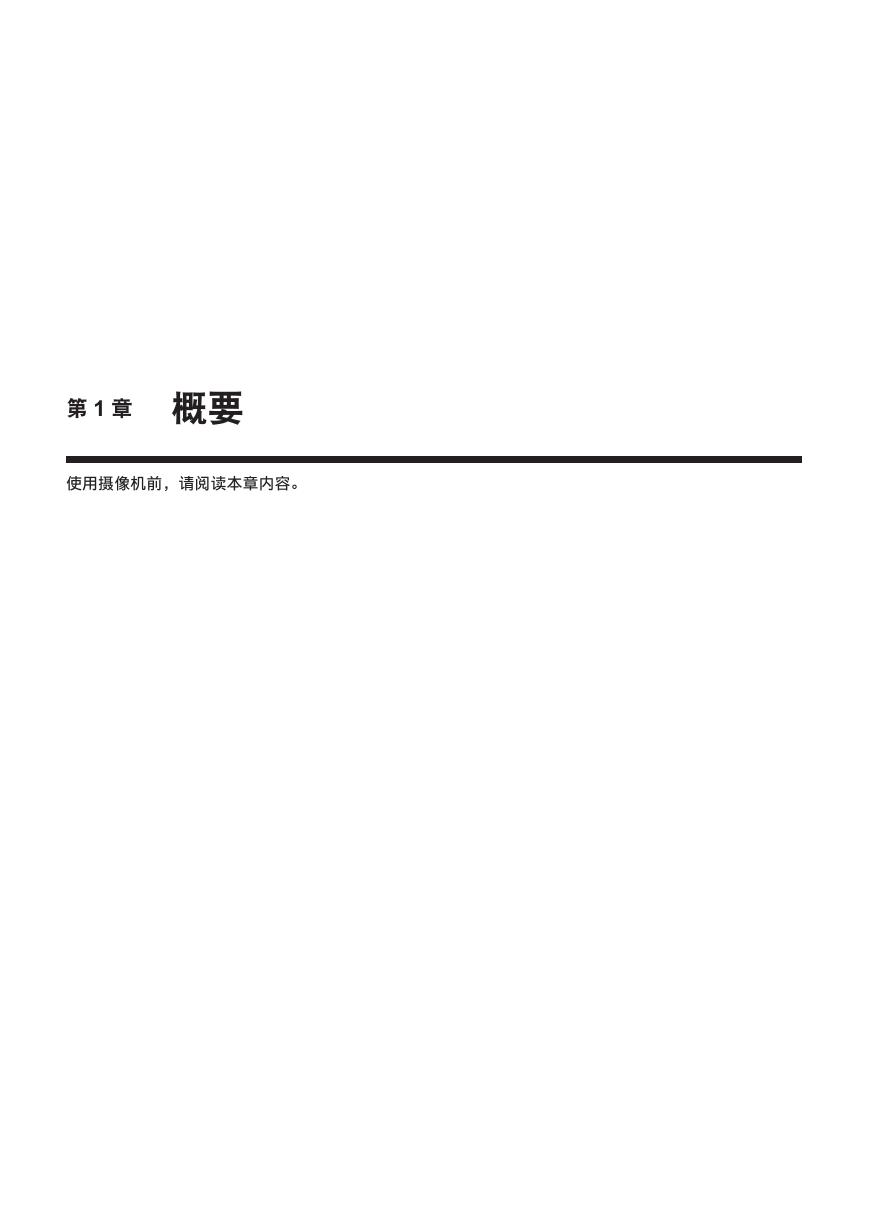

第 1 章概要使用摄像机前，请阅读本章内容。

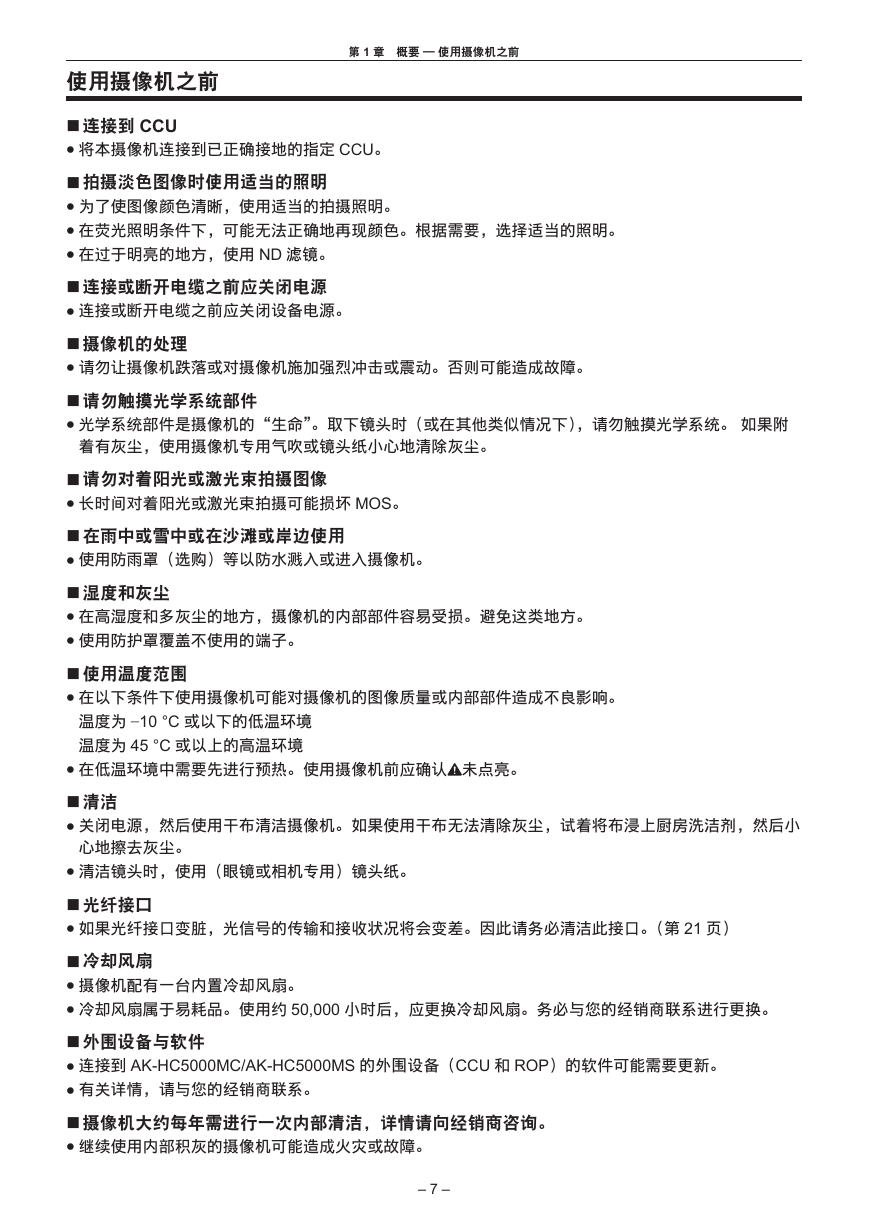

使用摄像机之前第 1 章　概要 — 使用摄像机之前 r连接到 CCU f 将本摄像机连接到已正确接地的指定 CCU。 r拍摄淡色图像时使用适当的照明 f 为了使图像颜色清晰，使用适当的拍摄照明。 f 在荧光照明条件下，可能无法正确地再现颜色。根据需要，选择适当的照明。 f 在过于明亮的地方，使用 ND 滤镜。 r连接或断开电缆之前应关闭电源 f 连接或断开电缆之前应关闭设备电源。 r摄像机的处理 f 请勿让摄像机跌落或对摄像机施加强烈冲击或震动。否则可能造成故障。 r请勿触摸光学系统部件 f 光学系统部件是摄像机的“生命”。取下镜头时（或在其他类似情况下），请勿触摸光学系统。如果附着有灰尘，使用摄像机专用气吹或镜头纸小心地清除灰尘。 r请勿对着阳光或激光束拍摄图像 f 长时间对着阳光或激光束拍摄可能损坏 MOS。 r在雨中或雪中或在沙滩或岸边使用 f 使用防雨罩（选购）等以防水溅入或进入摄像机。 r湿度和灰尘 f 在高湿度和多灰尘的地方，摄像机的内部部件容易受损。避免这类地方。 f 使用防护罩覆盖不使用的端子。 r使用温度范围 f 在以下条件下使用摄像机可能对摄像机的图像质量或内部部件造成不良影响。温度为 −10 °C 或以下的低温环境温度为 45 °C 或以上的高温环境 f 在低温环境中需要先进行预热。使用摄像机前应确认未点亮。 r清洁 f 关闭电源，然后使用干布清洁摄像机。如果使用干布无法清除灰尘，试着将布浸上厨房洗洁剂，然后小心地擦去灰尘。 f 清洁镜头时，使用（眼镜或相机专用）镜头纸。 r光纤接口 f 如果光纤接口变脏，光信号的传输和接收状况将会变差。因此请务必清洁此接口。（第 21 页） r冷却风扇 f 摄像机配有一台内置冷却风扇。 f 冷却风扇属于易耗品。使用约 50,000 小时后，应更换冷却风扇。务必与您的经销商联系进行更换。 r外围设备与软件 f 连接到 AK-HC5000MC/AK-HC5000MS 的外围设备（CCU 和 ROP）的软件可能需要更新。 f 有关详情，请与您的经销商联系。 r摄像机大约每年需进行一次内部清洁，详情请向经销商咨询。 f 继续使用内部积灰的摄像机可能造成火灾或故障。 – 7 –

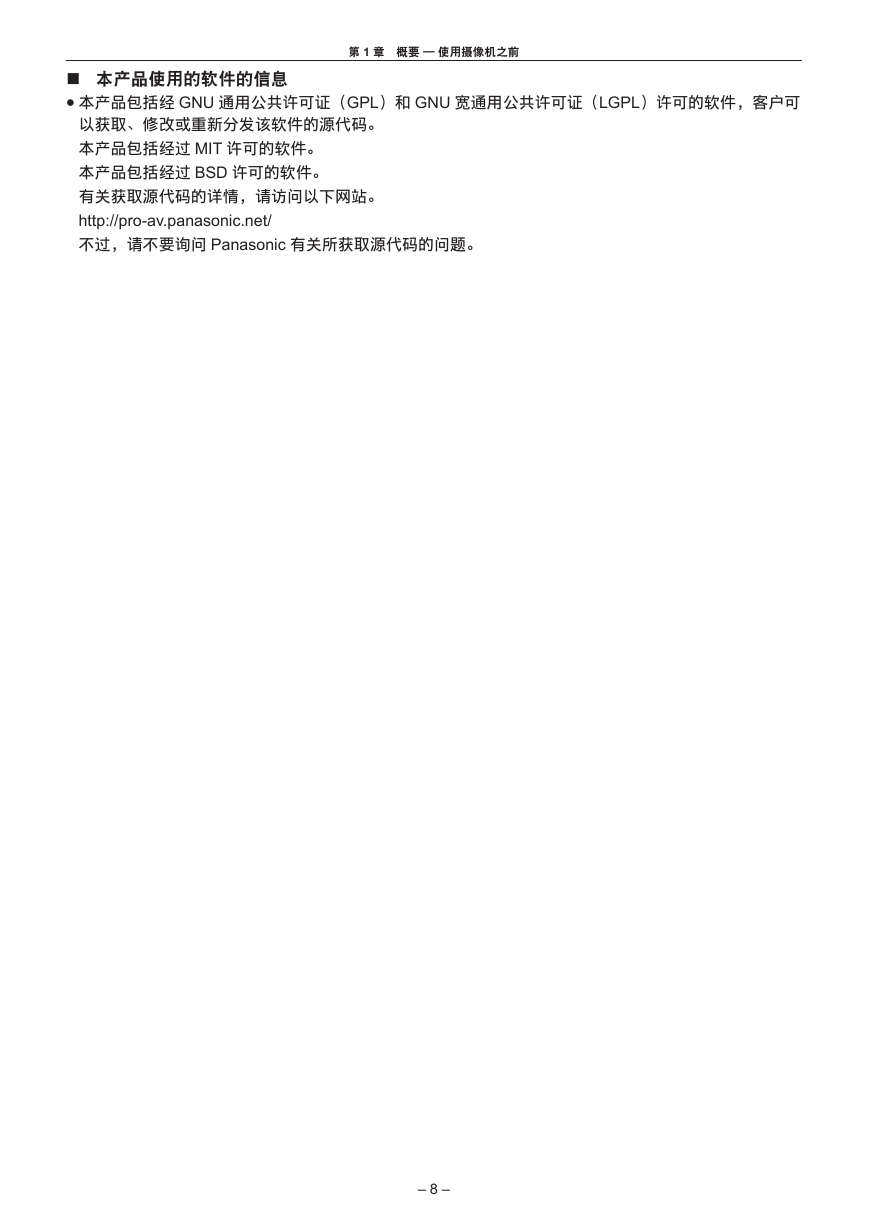

r 本产品使用的软件的信息 f 本产品包括经 GNU 通用公共许可证（GPL）和 GNU 宽通用公共许可证（LGPL）许可的软件，客户可第 1 章　概要 — 使用摄像机之前以获取、修改或重新分发该软件的源代码。本产品包括经过 MIT 许可的软件。本产品包括经过 BSD 许可的软件。有关获取源代码的详情，请访问以下网站。 http://pro-av.panasonic.net/ 不过，请不要询问 Panasonic 有关所获取源代码的问题。 – 8 –
