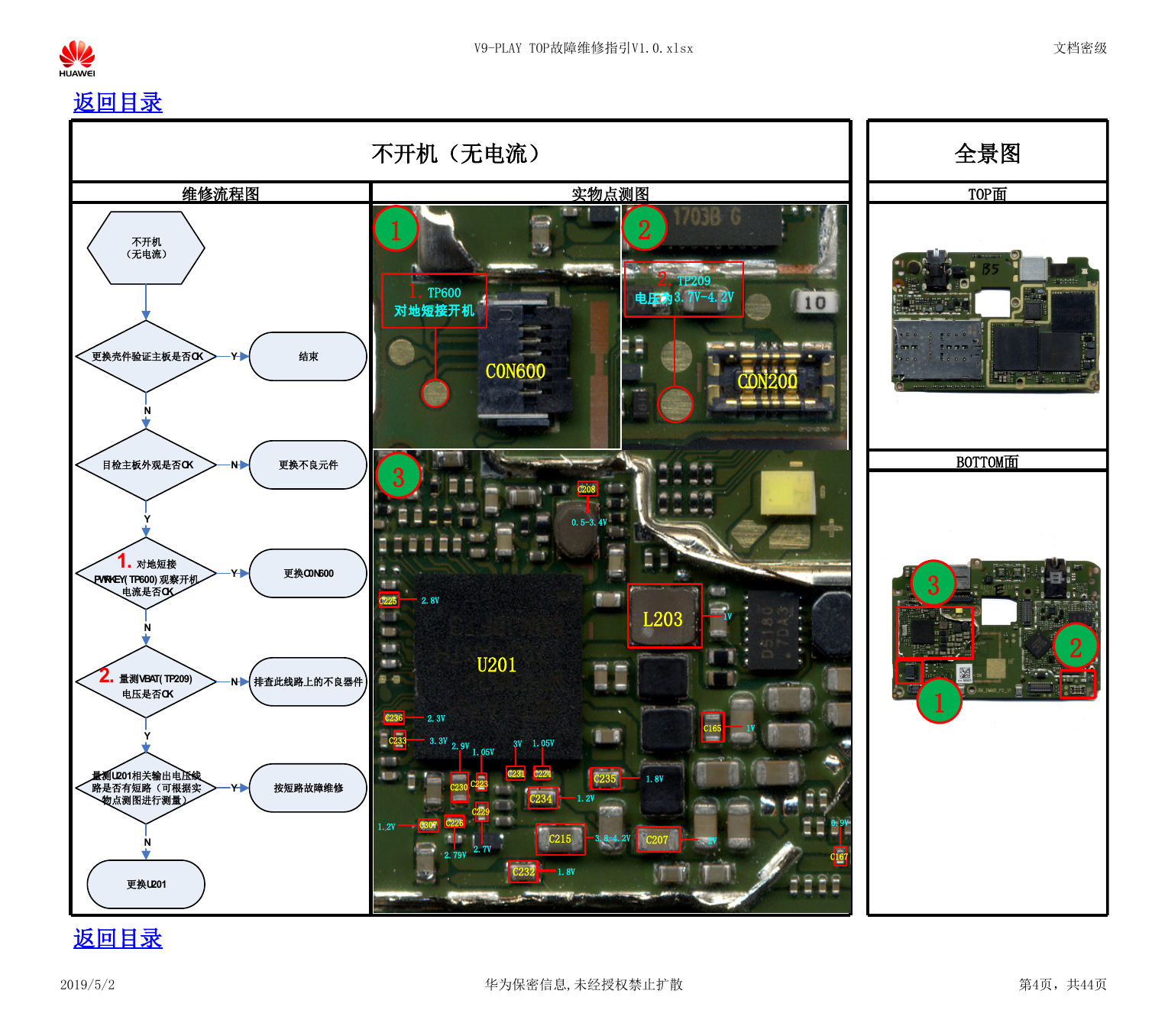

1 1.TP600 对地短接开机 3 C225 2.8V 实物点测图 2 2.TP209 电压为3.7V-4.2V C0N600 CON200 C208 0.5-3.4V L203 1V U201 全景图 TOP面 BOTTOM面 3 1 2 V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 不开机（无电流） 维修流程图 C236 2.3V C233 3.3V 2.9V 1.05V 3V 1.05V C165 1V C223 C230 C229 1.2V C307 C226 2.7V 2.79V C231 C224 C235 1.8V C234 1.2V C215 3.8-4.2V C207 2V C232 1.8V 0.9V C167 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第4页，共44页 更换不良元件N目检主板外观是否OK不开机（无电流）1.对地短接PWRKEY(TP600)观察开机电流是否OK2.量测VBAT(TP209)电压是否OKY更换C0N600YN排查此线路上的不良器件N量测U201相关输出电压线路是否有短路（可根据实物点测图进行测量）按短路故障维修YY更换U201N更换壳件验证主板是否OK结束YN
