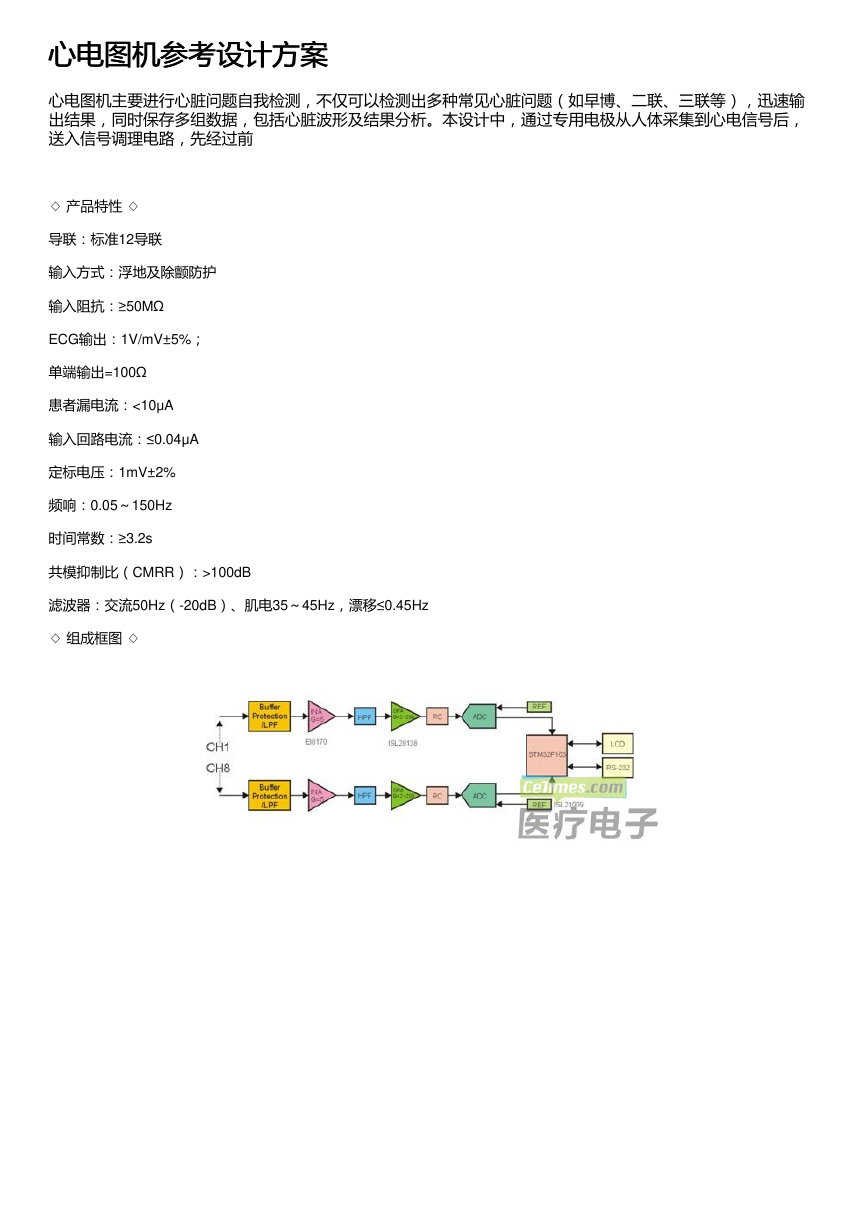

心电图机参考设计方案心电图机参考设计方案心电图机主要进行心脏问题自我检测，不仅可以检测出多种常见心脏问题（如早博、二联、三联等），迅速输出结果，同时保存多组数据，包括心脏波形及结果分析。本设计中，通过专用电极从人体采集到心电信号后，送入信号调理电路，先经过前 ◇ 产品特性 ◇ 导联：标准12导联输入方式：浮地及除颤防护输入阻抗：≥50MΩ ECG输出：1V/mV±5%；单端输出=100Ω 患者漏电流：<10μA 输入回路电流：≤0.04μA 定标电压：1mV±2% 频响：0.05～150Hz 时间常数：≥3.2s 共模抑制比（CMRR）：>100dB 滤波器：交流50Hz（-20dB）、肌电35～45Hz，漂移≤0.45Hz ◇ 组成框图 ◇
