WPJ558S系统移植参考教程

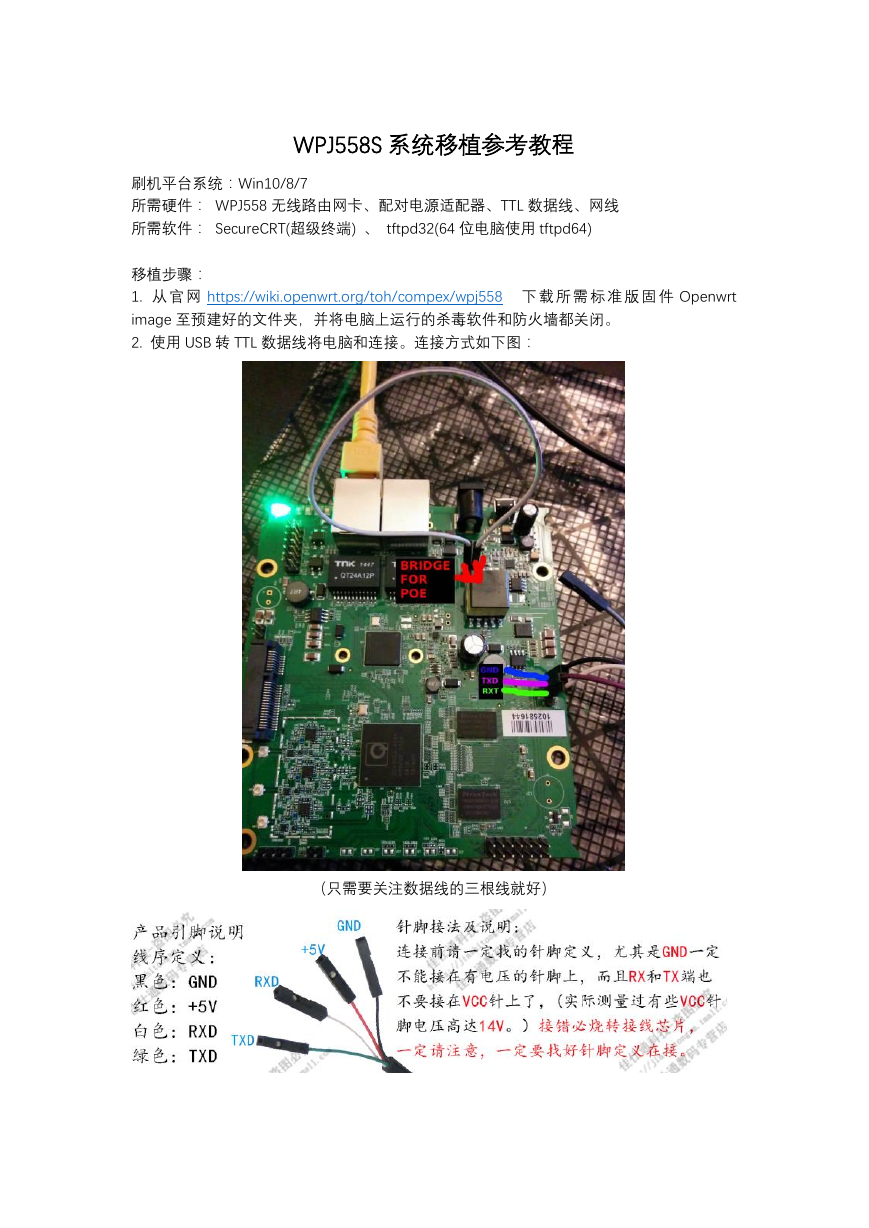

WPJ558S 系统移植参考教程刷机平台系统：Win10/8/7 所需硬件： WPJ558 无线路由网卡、配对电源适配器、TTL 数据线、网线所需软件： SecureCRT(超级终端) 、 tftpd32(64 位电脑使用 tftpd64) 移植步骤： 1. 从官网 https://wiki.openwrt.org/toh/compex/wpj558 下载所需标准版固件 Openwrt image 至预建好的文件夹，并将电脑上运行的杀毒软件和防火墙都关闭。 2. 使用 USB 转 TTL 数据线将电脑和连接。连接方式如下图：（只需要关注数据线的三根线就好）

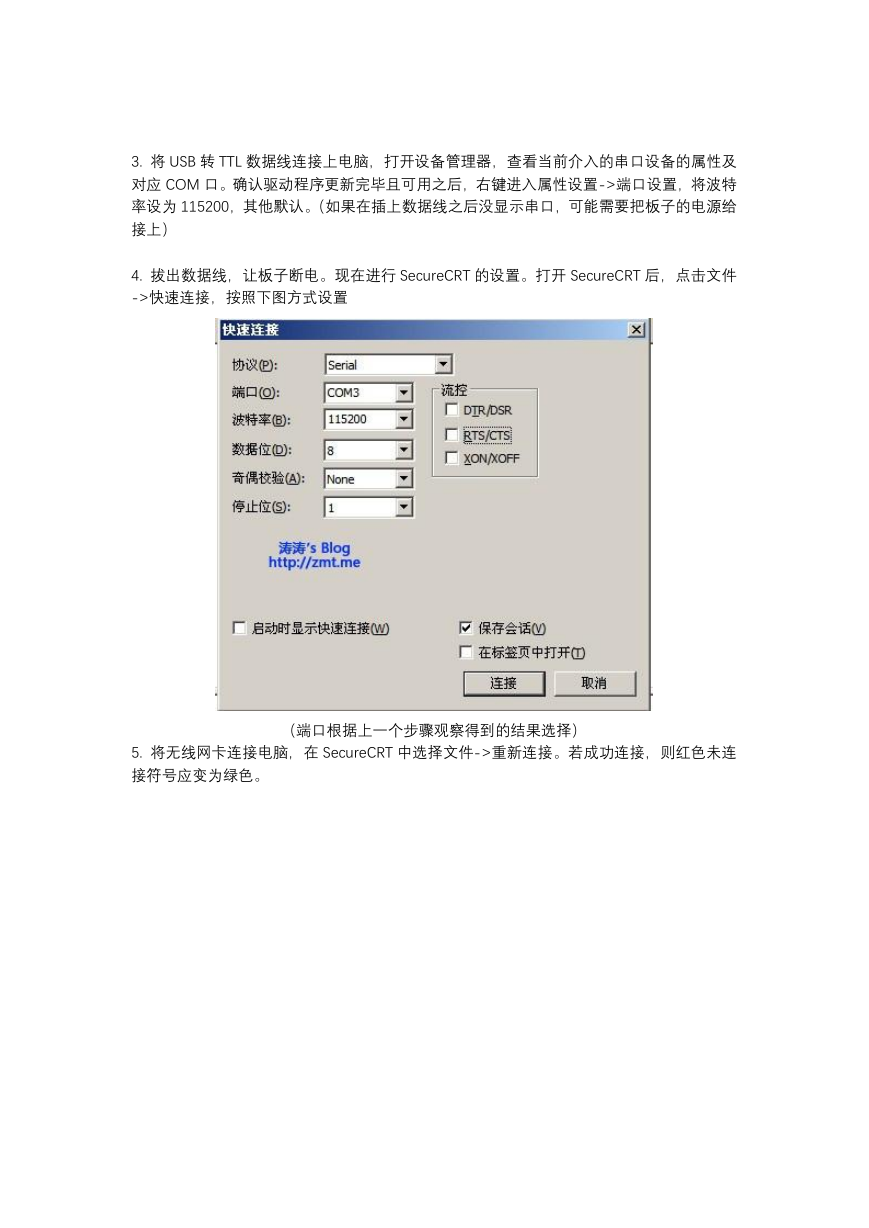

3. 将 USB 转 TTL 数据线连接上电脑，打开设备管理器，查看当前介入的串口设备的属性及对应 COM 口。确认驱动程序更新完毕且可用之后，右键进入属性设置->端口设置，将波特率设为 115200，其他默认。（如果在插上数据线之后没显示串口，可能需要把板子的电源给接上） 4. 拔出数据线，让板子断电。现在进行 SecureCRT 的设置。打开 SecureCRT 后，点击文件 ->快速连接，按照下图方式设置（端口根据上一个步骤观察得到的结果选择） 5. 将无线网卡连接电脑，在 SecureCRT 中选择文件->重新连接。若成功连接，则红色未连接符号应变为绿色。

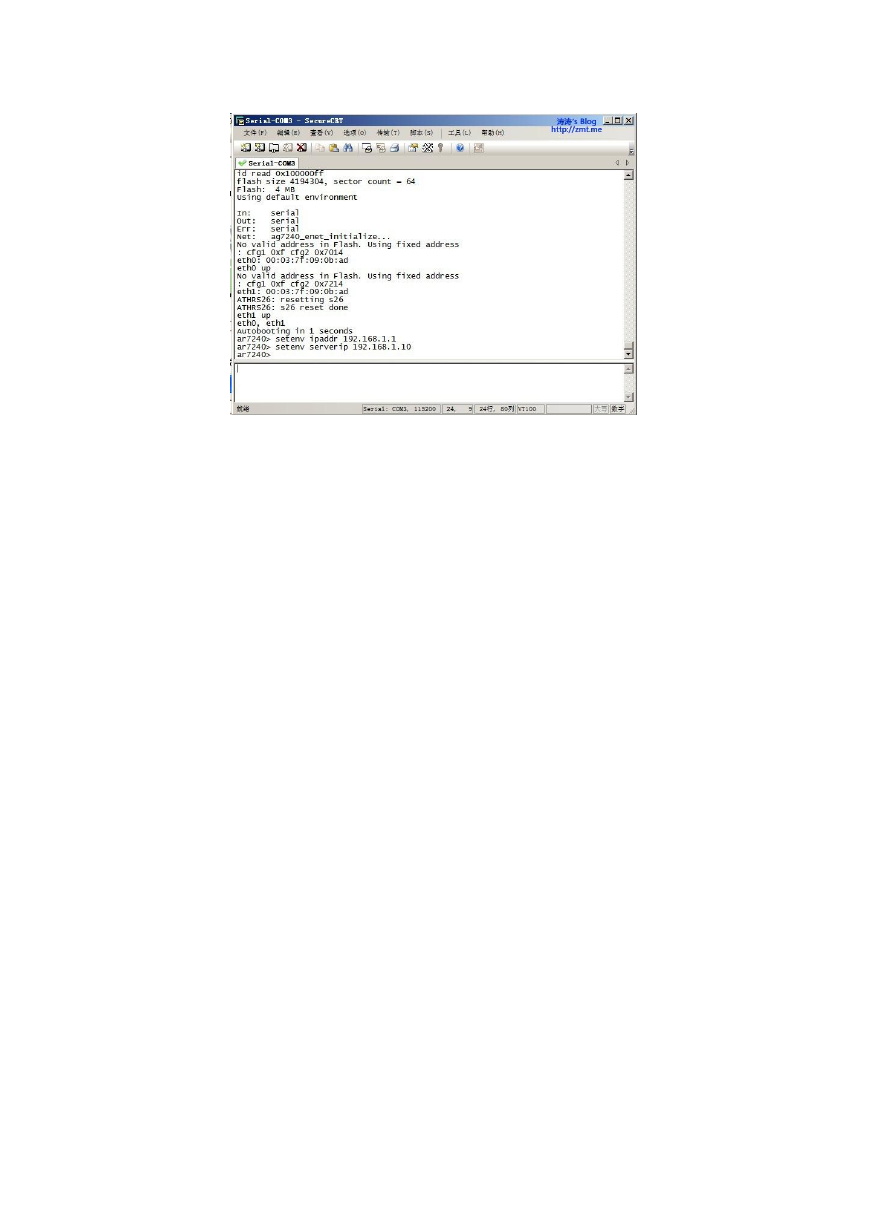

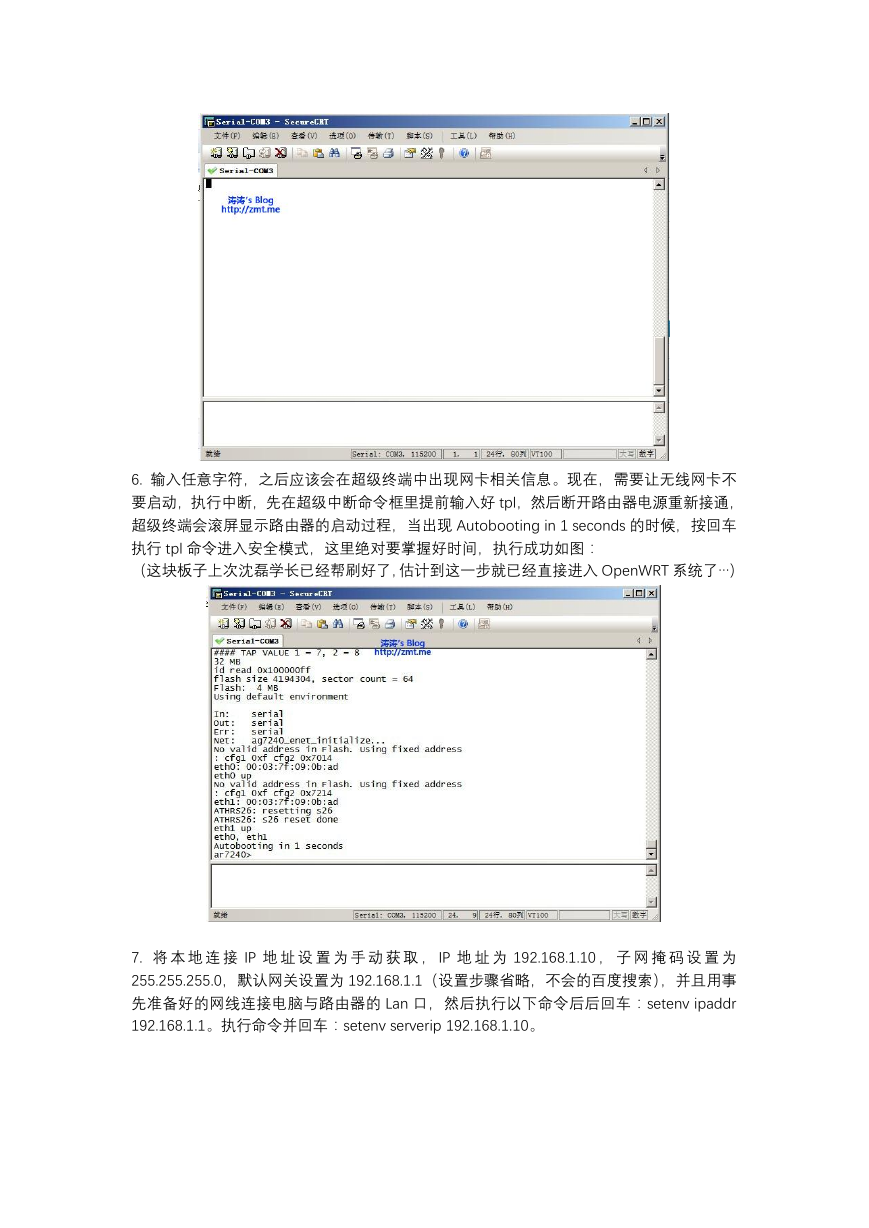

6. 输入任意字符，之后应该会在超级终端中出现网卡相关信息。现在，需要让无线网卡不要启动，执行中断，先在超级中断命令框里提前输入好 tpl，然后断开路由器电源重新接通，超级终端会滚屏显示路由器的启动过程，当出现 Autobooting in 1 seconds 的时候，按回车执行 tpl 命令进入安全模式，这里绝对要掌握好时间，执行成功如图：（这块板子上次沈磊学长已经帮刷好了，估计到这一步就已经直接进入 OpenWRT 系统了…） 7. 将本地连接 IP 地址设置为手动获取， IP 地址为 192.168.1.10 ，子网掩码设置为 255.255.255.0，默认网关设置为 192.168.1.1（设置步骤省略，不会的百度搜索），并且用事先准备好的网线连接电脑与路由器的 Lan 口，然后执行以下命令后后回车：setenv ipaddr 192.168.1.1。执行命令并回车：setenv serverip 192.168.1.10。

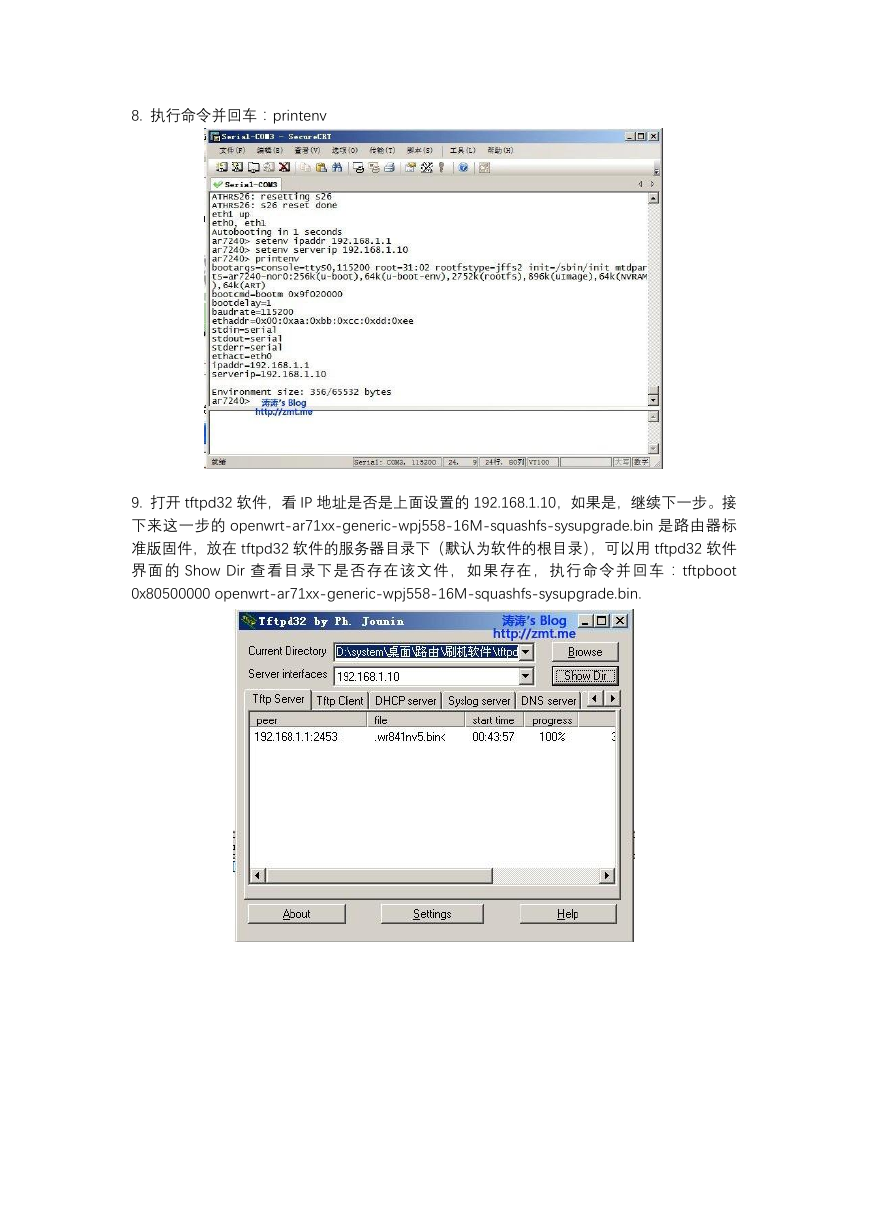

8. 执行命令并回车：printenv 9. 打开 tftpd32 软件，看 IP 地址是否是上面设置的 192.168.1.10，如果是，继续下一步。接下来这一步的 openwrt-ar71xx-generic-wpj558-16M-squashfs-sysupgrade.bin 是路由器标准版固件，放在 tftpd32 软件的服务器目录下（默认为软件的根目录），可以用 tftpd32 软件界面的 Show Dir 查看目录下是否存在该文件，如果存在，执行命令并回车：tftpboot 0x80500000 openwrt-ar71xx-generic-wpj558-16M-squashfs-sysupgrade.bin.

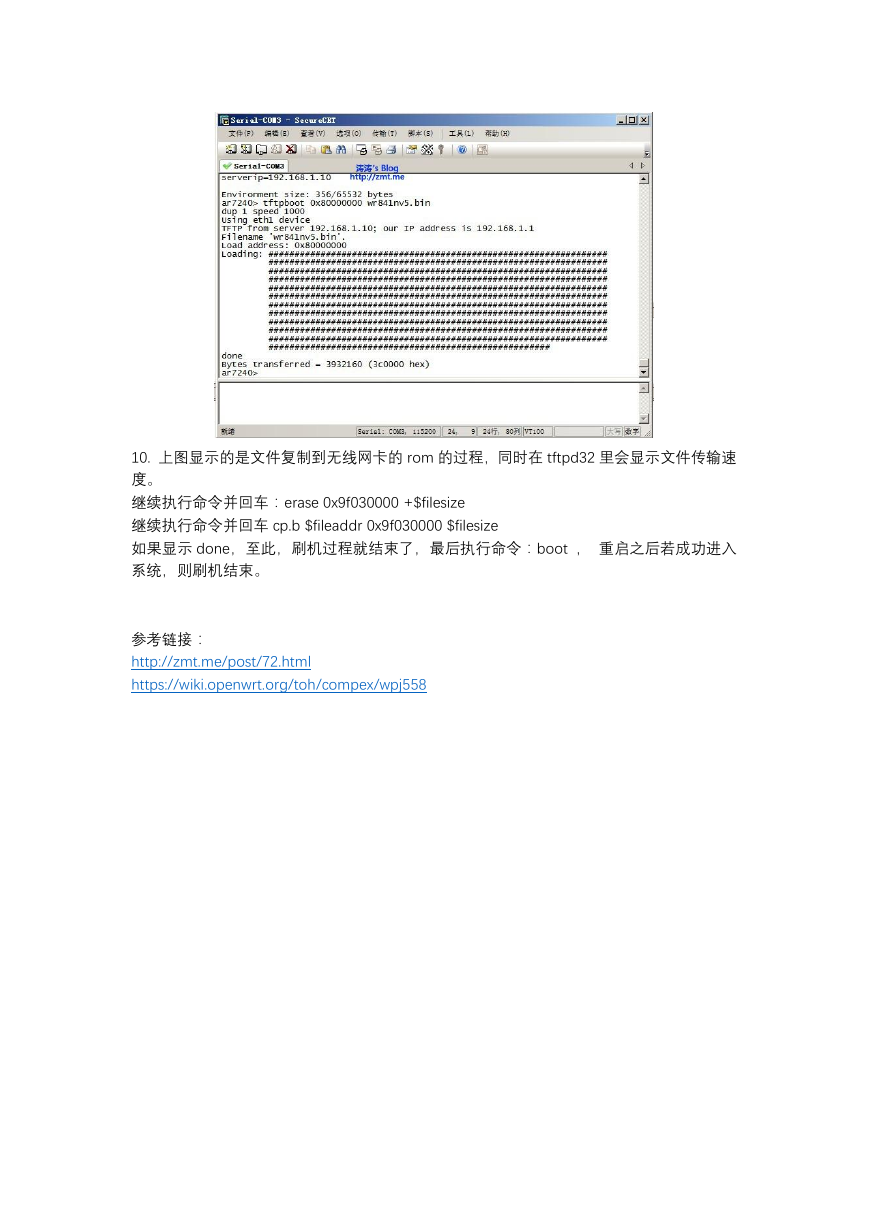

10. 上图显示的是文件复制到无线网卡的 rom 的过程，同时在 tftpd32 里会显示文件传输速度。继续执行命令并回车：erase 0x9f030000 +$filesize 继续执行命令并回车 cp.b $fileaddr 0x9f030000 $filesize 如果显示 done，至此，刷机过程就结束了，最后执行命令：boot ，重启之后若成功进入系统，则刷机结束。参考链接： http://zmt.me/post/72.html https://wiki.openwrt.org/toh/compex/wpj558
