介绍

有用信息

阅读本文档

安全注意事项

法律限制

如何使用提供的文档

准备本机

安装打印机驱动程序

用前须知

主要部件及其功能

开启和关闭本机

输入数字、字母和符号的指导说明

设置电话线路类型

注册发送方信息

注册单触式快速拨号号码和名称

注册编码式快速拨号号码和名称

文档要求

纸张要求

装入文档和纸张

复印

进行复印

发送传真

发送文档

自动拨号

特殊拨号

线路忙时重拨

定时发送

多路发送

接收传真

各种接收文档的方式

设置接收模式

取消接收

其他功能

设置来电显示

存储器中存储的文档

使用内置答录机模式(仅适用于JX510P)

录制外出留言

设置内置答录机模式

录制语音备忘

删除留言

播放电话留言

远程控制功能

转发电话留言

接收到转发呼叫时

从计算机打印

阅读电子手册

设置和通讯管理报告

选择菜单

通讯管理报告

日常维护

维护菜单

更换墨盒(FINE Cartridge)

测试和清洗墨盒(FINE Cartridge)

对齐墨盒(FINE Cartridge)

清洁本机

故障排除

卡纸

如果电源意外断开

送纸问题

传真问题

复印问题

电话问题

打印质量问题

计算机打印问题

常见问题

停电时的处理方法

液晶显示屏信息

状态监视器信息

规格

原产地：泰国进口商：佳能 ( 中国 ) 有限公司地址：100005 北京市东城区金宝街 89 号金宝大厦 15 层多功能传真一体机用户指南使用说明书目录介绍用前须知复印发送传真接收传真使用内置答录机模式 ( 仅适用于 JX510P) 从计算机打印设置和通讯管理报告日常维护故障排除规格 2 10 22 23 32 41 52 54 61 71 91 以下墨盒 (FINE Cartridge) 与本机兼容。有关更换墨盒 (FINE Cartridge) 的详细资料，请参见本指南中的 “更换墨盒 (FINE Cartridge)”。 www.canon.com.cn 修订日期：2009.07 QT5-2234-V02 XXXXXXXX © CANON INC.2009 PRINTED IN THAILAND 在使用本产品之前，请务必先仔细阅读本使用说明书。请务必妥善保管好本书，以便日后能随时查阅。请在充分理解内容的基础上，正确使用。

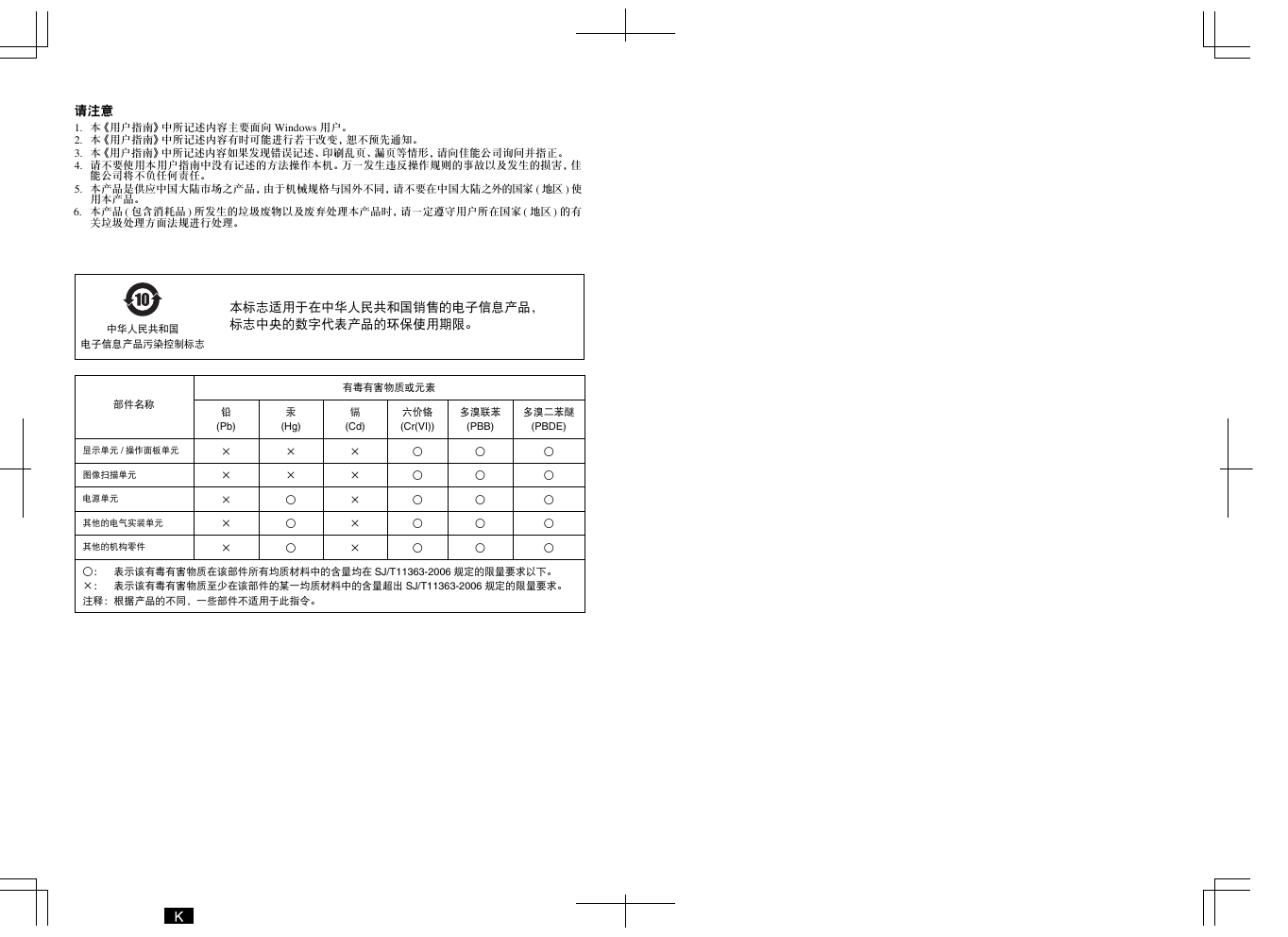

请注意 1. 本《用户指南》中所记述内容主要面向 Windows 用户。 2. 本《用户指南》中所记述内容有时可能进行若干改变，恕不预先通知。 3. 本《用户指南》中所记述内容如果发现错误记述、印刷乱页、漏页等情形，请向佳能公司询问并指正。 4. 请不要使用本用户指南中没有记述的方法操作本机。万一发生违反操作规则的事故以及发生的损害，佳能公司将不负任何责任。 5. 本产品是供应中国大陆市场之产品，由于机械规格与国外不同，请不要在中国大陆之外的国家 ( 地区 ) 使用本产品。 6. 本产品 ( 包含消耗品 ) 所发生的垃圾废物以及废弃处理本产品时，请一定遵守用户所在国家 ( 地区 ) 的有关垃圾处理方面法规进行处理。中华人民共和国电子信息产品污染控制标志本标志适用于在中华人民共和国销售的电子信息产品，标志中央的数字代表产品的环保使用期限。部件名称显示单元 / 操作面板单元图像扫描单元电源单元其他的电气实装单元其他的机构零件有毒有害物质或元素铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr(VI)) 多溴联苯多溴二苯醚 (PBB) (PBDE) × × × × × × × ○ ○ ○ × × × × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 规定的限量要求。注释：根据产品的不同，一些部件不适用于此指令。

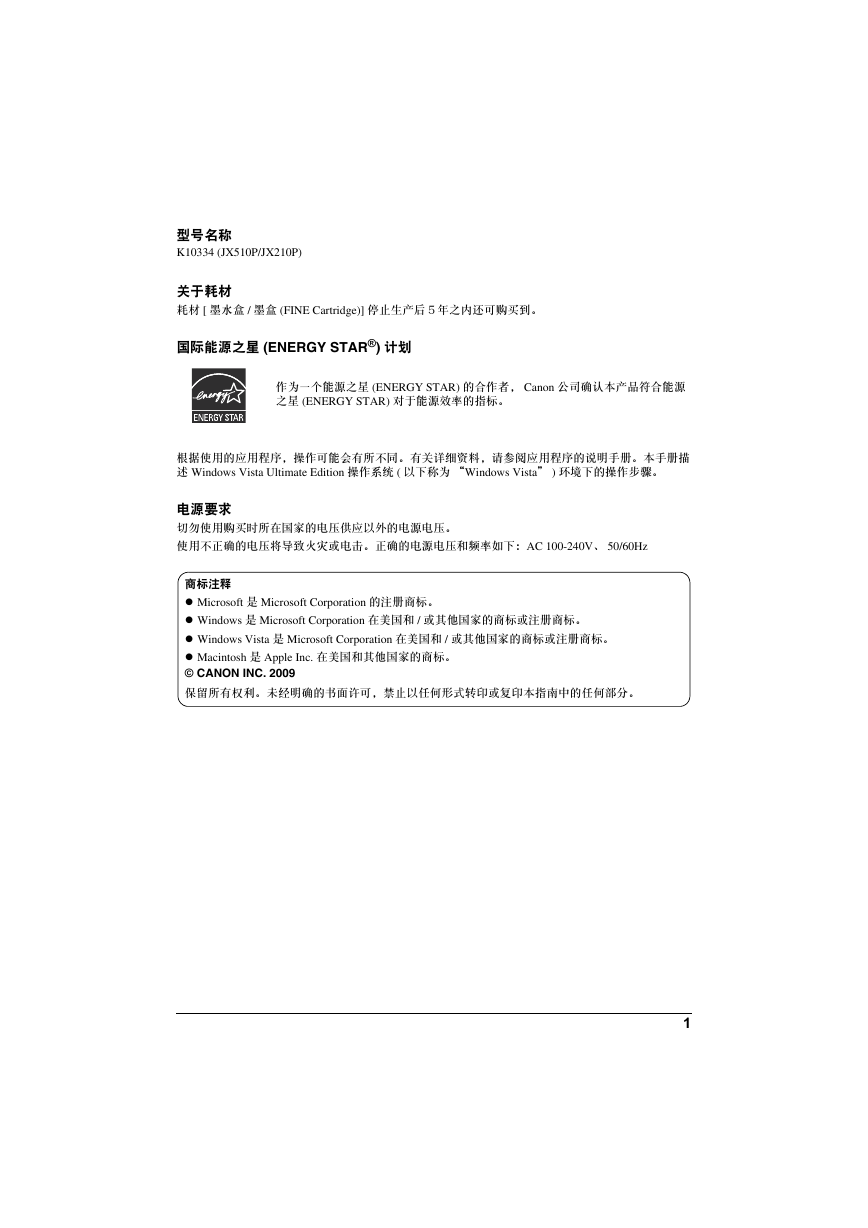

型号名称 K10334 (JX510P/JX210P) 关于耗材耗材 [ 墨水盒 / 墨盒 (FINE Cartridge)] 停止生产后５年之内还可购买到。国际能源之星 (ENERGY STAR®) 计划作为一个能源之星 (ENERGY STAR) 的合作者， Canon 公司确认本产品符合能源之星 (ENERGY STAR) 对于能源效率的指标。根据使用的应用程序，操作可能会有所不同。有关详细资料，请参阅应用程序的说明手册。本手册描述 Windows Vista Ultimate Edition 操作系统 ( 以下称为 “Windows Vista” ) 环境下的操作步骤。电源要求切勿使用购买时所在国家的电压供应以外的电源电压。使用不正确的电压将导致火灾或电击。正确的电源电压和频率如下：AC 100-240V、 50/60Hz 商标注释 Microsoft 是 Microsoft Corporation 的注册商标。 Windows 是 Microsoft Corporation 在美国和 / 或其他国家的商标或注册商标。 Windows Vista 是 Microsoft Corporation 在美国和 / 或其他国家的商标或注册商标。 Macintosh 是 Apple Inc. 在美国和其他国家的商标。 © CANON INC. 2009 保留所有权利。未经明确的书面许可，禁止以任何形式转印或复印本指南中的任何部分。 1

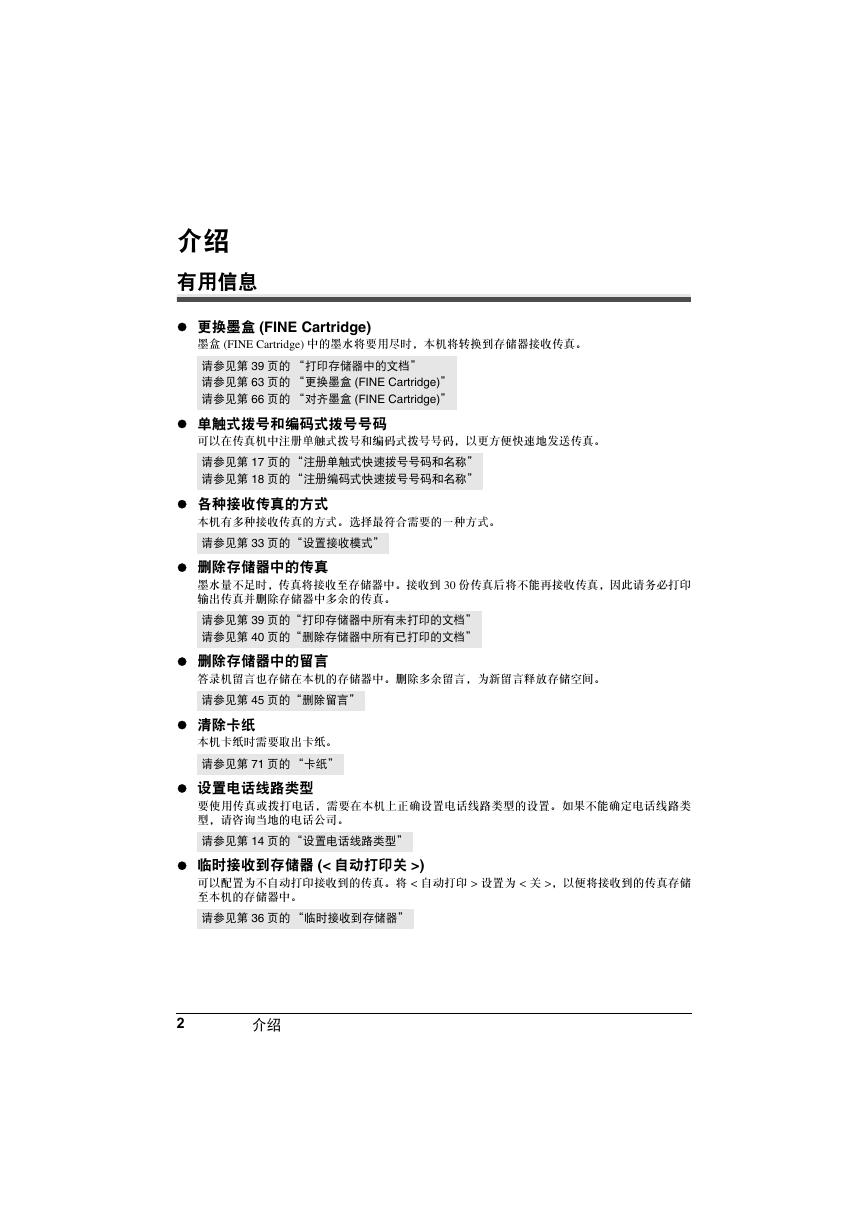

介绍有用信息更换墨盒 (FINE Cartridge) 墨盒 (FINE Cartridge) 中的墨水将要用尽时，本机将转换到存储器接收传真。请参见第 39 页的 “打印存储器中的文档” 请参见第 63 页的 “更换墨盒 (FINE Cartridge)” 请参见第 66 页的 “对齐墨盒 (FINE Cartridge)” 单触式拨号和编码式拨号号码可以在传真机中注册单触式拨号和编码式拨号号码，以更方便快速地发送传真。请参见第 17 页的 “注册单触式快速拨号号码和名称” 请参见第 18 页的 “注册编码式快速拨号号码和名称” 各种接收传真的方式本机有多种接收传真的方式。选择最符合需要的一种方式。请参见第 33 页的“设置接收模式” 删除存储器中的传真墨水量不足时，传真将接收至存储器中。接收到 30 份传真后将不能再接收传真，因此请务必打印输出传真并删除存储器中多余的传真。请参见第 39 页的“打印存储器中所有未打印的文档” 请参见第 40 页的“删除存储器中所有已打印的文档” 删除存储器中的留言答录机留言也存储在本机的存储器中。删除多余留言，为新留言释放存储空间。请参见第 45 页的“删除留言” 清除卡纸本机卡纸时需要取出卡纸。请参见第 71 页的 “卡纸” 设置电话线路类型要使用传真或拨打电话，需要在本机上正确设置电话线路类型的设置。如果不能确定电话线路类型，请咨询当地的电话公司。请参见第 14 页的“设置电话线路类型” 临时接收到存储器 (< 自动打印关 >) 可以配置为不自动打印接收到的传真。将 < 自动打印 > 设置为 < 关 >，以便将接收到的传真存储至本机的存储器中。请参见第 36 页的 “临时接收到存储器” 2 介绍

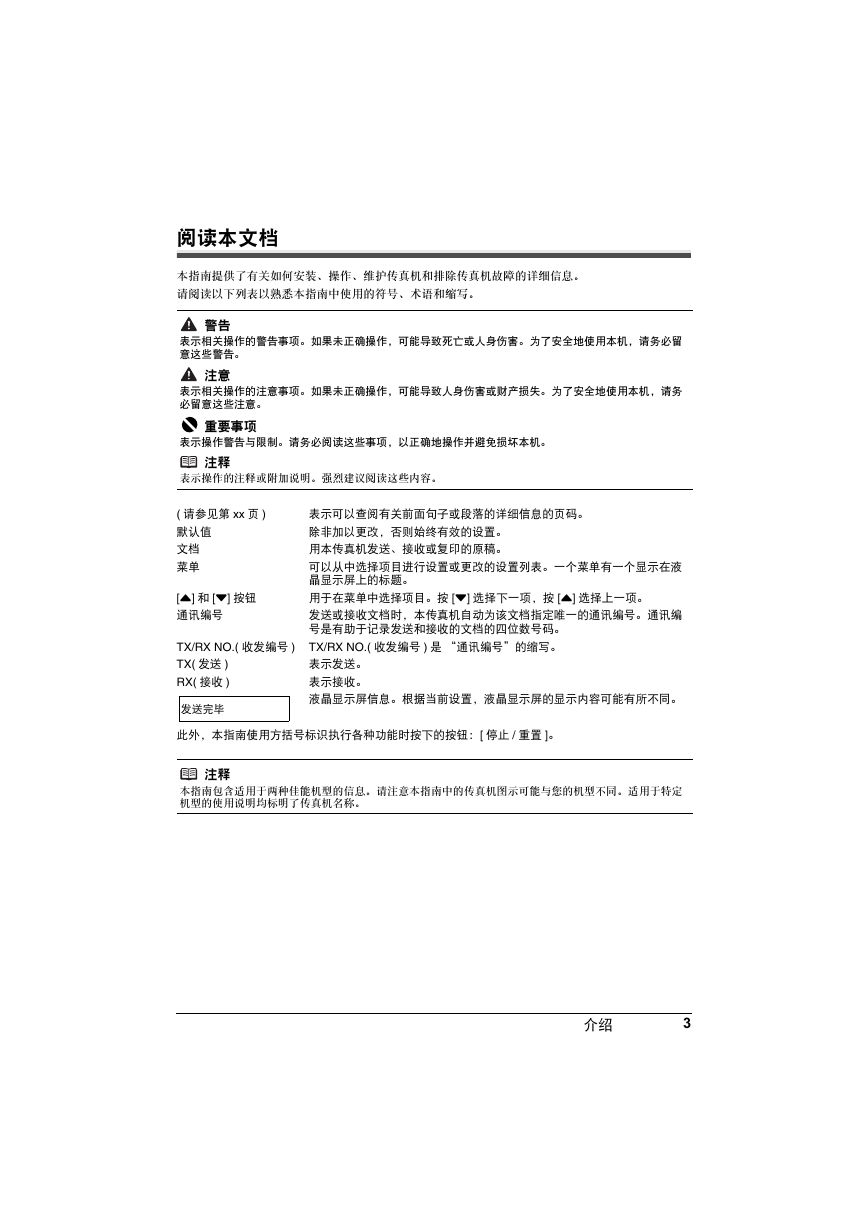

阅读本文档本指南提供了有关如何安装、操作、维护传真机和排除传真机故障的详细信息。请阅读以下列表以熟悉本指南中使用的符号、术语和缩写。警告表示相关操作的警告事项。如果未正确操作，可能导致死亡或人身伤害。为了安全地使用本机，请务必留意这些警告。注意表示相关操作的注意事项。如果未正确操作，可能导致人身伤害或财产损失。为了安全地使用本机，请务必留意这些注意。重要事项表示操作警告与限制。请务必阅读这些事项，以正确地操作并避免损坏本机。注释表示操作的注释或附加说明。强烈建议阅读这些内容。 ( 请参见第 xx 页 ) 默认值文档表示可以查阅有关前面句子或段落的详细信息的页码。除非加以更改，否则始终有效的设置。用本传真机发送、接收或复印的原稿。菜单 [{] 和 [}] 按钮通讯编号可以从中选择项目进行设置或更改的设置列表。一个菜单有一个显示在液晶显示屏上的标题。用于在菜单中选择项目。按 [}] 选择下一项，按 [{] 选择上一项。发送或接收文档时，本传真机自动为该文档指定唯一的通讯编号。通讯编号是有助于记录发送和接收的文档的四位数号码。 TX/RX NO.( 收发编号 ) TX/RX NO.( 收发编号 ) 是 “通讯编号”的缩写。 TX( 发送 ) RX( 接收 ) 表示发送。表示接收。发送完毕液晶显示屏信息。根据当前设置，液晶显示屏的显示内容可能有所不同。此外，本指南使用方括号标识执行各种功能时按下的按钮：[ 停止 / 重置 ]。注释本指南包含适用于两种佳能机型的信息。请注意本指南中的传真机图示可能与您的机型不同。适用于特定机型的使用说明均标明了传真机名称。介绍 3

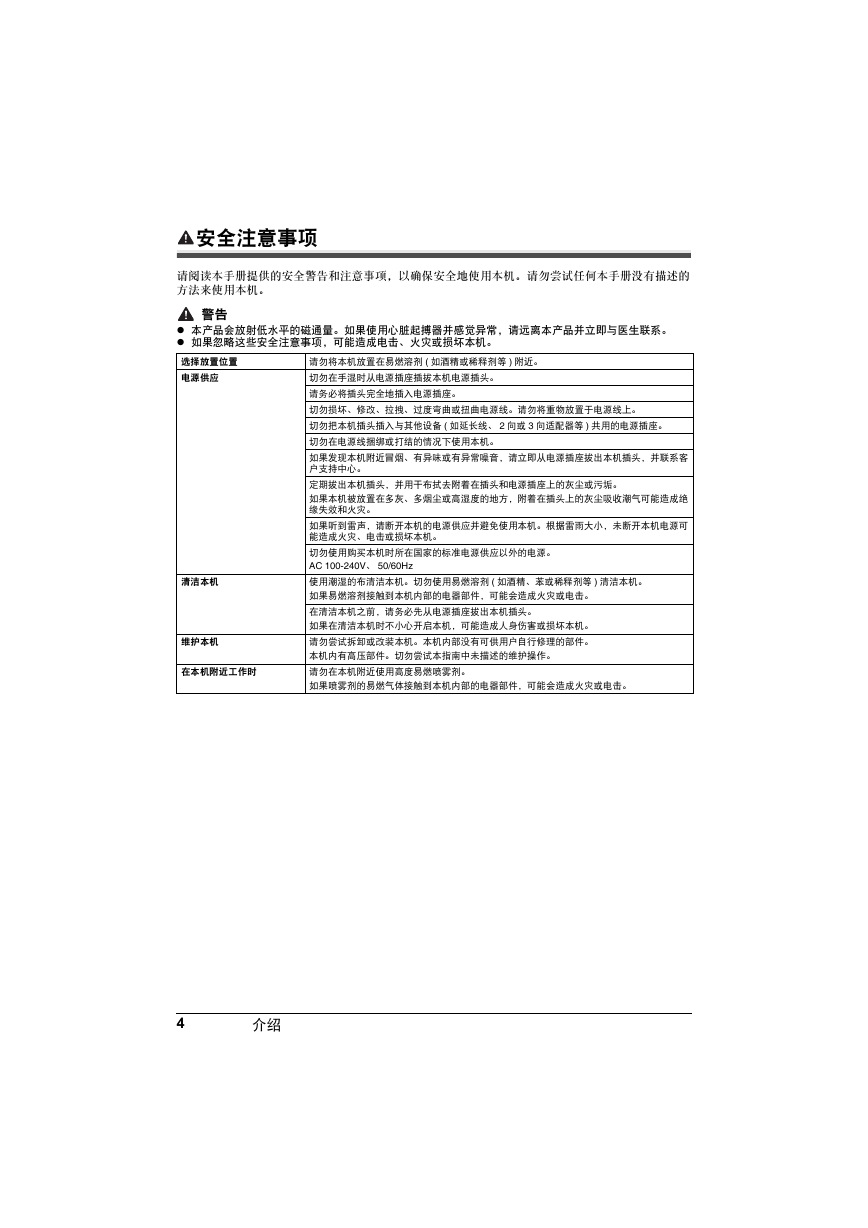

安全注意事项请阅读本手册提供的安全警告和注意事项，以确保安全地使用本机。请勿尝试任何本手册没有描述的方法来使用本机。警告本产品会放射低水平的磁通量。如果使用心脏起搏器并感觉异常，请远离本产品并立即与医生联系。如果忽略这些安全注意事项，可能造成电击、火灾或损坏本机。选择放置位置电源供应请勿将本机放置在易燃溶剂 ( 如酒精或稀释剂等 ) 附近。切勿在手湿时从电源插座插拔本机电源插头。请务必将插头完全地插入电源插座。切勿损坏、修改、拉拽、过度弯曲或扭曲电源线。请勿将重物放置于电源线上。切勿把本机插头插入与其他设备 ( 如延长线、 2 向或 3 向适配器等 ) 共用的电源插座。切勿在电源线捆绑或打结的情况下使用本机。如果发现本机附近冒烟、有异味或有异常噪音，请立即从电源插座拔出本机插头，并联系客户支持中心。定期拔出本机插头，并用干布拭去附着在插头和电源插座上的灰尘或污垢。如果本机被放置在多灰、多烟尘或高湿度的地方，附着在插头上的灰尘吸收潮气可能造成绝缘失效和火灾。如果听到雷声，请断开本机的电源供应并避免使用本机。根据雷雨大小，未断开本机电源可能造成火灾、电击或损坏本机。切勿使用购买本机时所在国家的标准电源供应以外的电源。 AC 100-240V、 50/60Hz 使用潮湿的布清洁本机。切勿使用易燃溶剂 ( 如酒精、苯或稀释剂等 ) 清洁本机。如果易燃溶剂接触到本机内部的电器部件，可能会造成火灾或电击。在清洁本机之前，请务必先从电源插座拔出本机插头。如果在清洁本机时不小心开启本机，可能造成人身伤害或损坏本机。请勿尝试拆卸或改装本机。本机内部没有可供用户自行修理的部件。本机内有高压部件。切勿尝试本指南中未描述的维护操作。清洁本机维护本机在本机附近工作时请勿在本机附近使用高度易燃喷雾剂。如果喷雾剂的易燃气体接触到本机内部的电器部件，可能会造成火灾或电击。 4 介绍

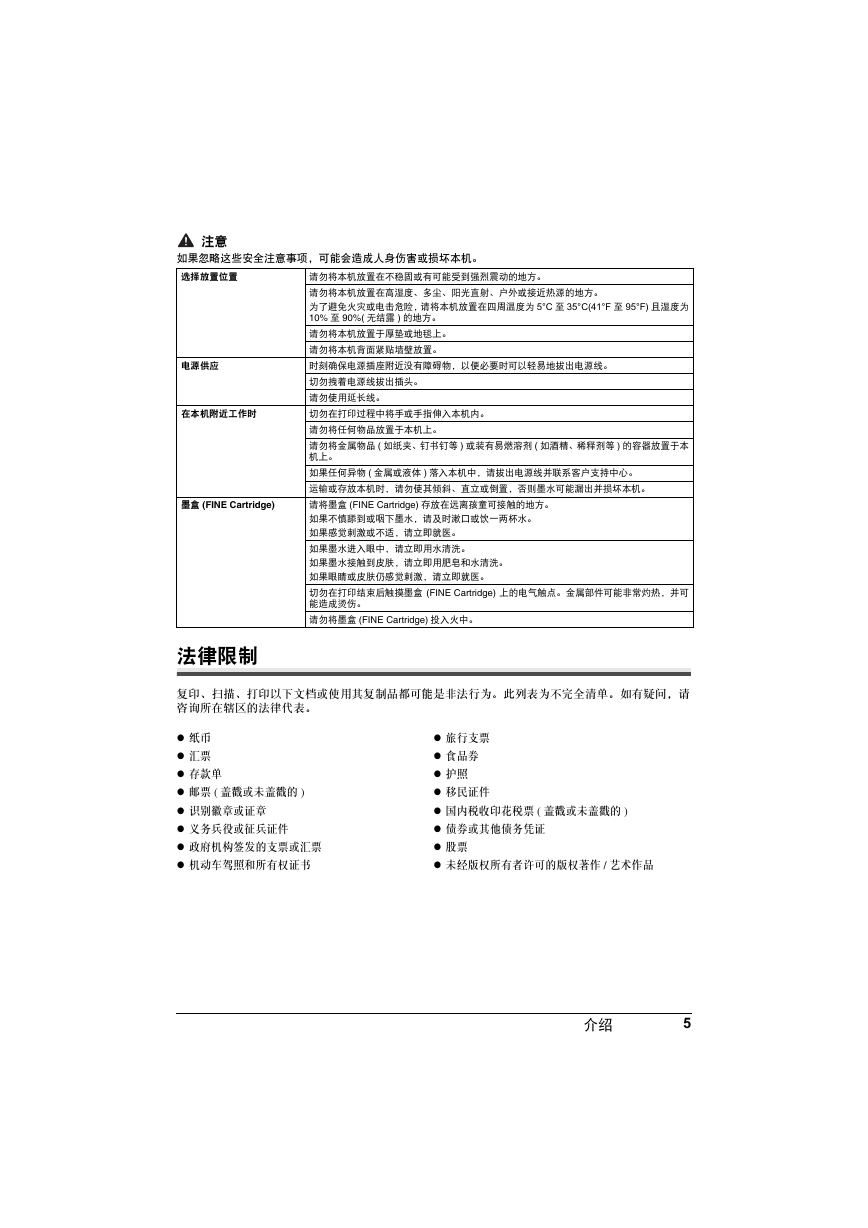

注意如果忽略这些安全注意事项，可能会造成人身伤害或损坏本机。选择放置位置请勿将本机放置在不稳固或有可能受到强烈震动的地方。请勿将本机放置在高湿度、多尘、阳光直射、户外或接近热源的地方。为了避免火灾或电击危险，请将本机放置在四周温度为 5°C 至 35°C(41°F 至 95°F) 且湿度为 10% 至 90%( 无结露 ) 的地方。请勿将本机放置于厚垫或地毯上。请勿将本机背面紧贴墙壁放置。电源供应时刻确保电源插座附近没有障碍物，以便必要时可以轻易地拔出电源线。切勿拽着电源线拔出插头。请勿使用延长线。在本机附近工作时切勿在打印过程中将手或手指伸入本机内。请勿将任何物品放置于本机上。请勿将金属物品 ( 如纸夹、钉书钉等 ) 或装有易燃溶剂 ( 如酒精、稀释剂等 ) 的容器放置于本机上。如果任何异物 ( 金属或液体 ) 落入本机中，请拔出电源线并联系客户支持中心。运输或存放本机时，请勿使其倾斜、直立或倒置，否则墨水可能漏出并损坏本机。请将墨盒 (FINE Cartridge) 存放在远离孩童可接触的地方。如果不慎舔到或咽下墨水，请及时漱口或饮一两杯水。如果感觉刺激或不适，请立即就医。如果墨水进入眼中，请立即用水清洗。如果墨水接触到皮肤，请立即用肥皂和水清洗。如果眼睛或皮肤仍感觉刺激，请立即就医。切勿在打印结束后触摸墨盒 (FINE Cartridge) 上的电气触点。金属部件可能非常灼热，并可能造成烫伤。请勿将墨盒 (FINE Cartridge) 投入火中。墨盒 (FINE Cartridge) 法律限制复印、扫描、打印以下文档或使用其复制品都可能是非法行为。此列表为不完全清单。如有疑问，请咨询所在辖区的法律代表。纸币汇票存款单邮票 ( 盖戳或未盖戳的 ) 识别徽章或证章义务兵役或征兵证件政府机构签发的支票或汇票机动车驾照和所有权证书旅行支票食品券护照移民证件国内税收印花税票 ( 盖戳或未盖戳的 ) 债券或其他债务凭证股票未经版权所有者许可的版权著作 / 艺术作品介绍 5

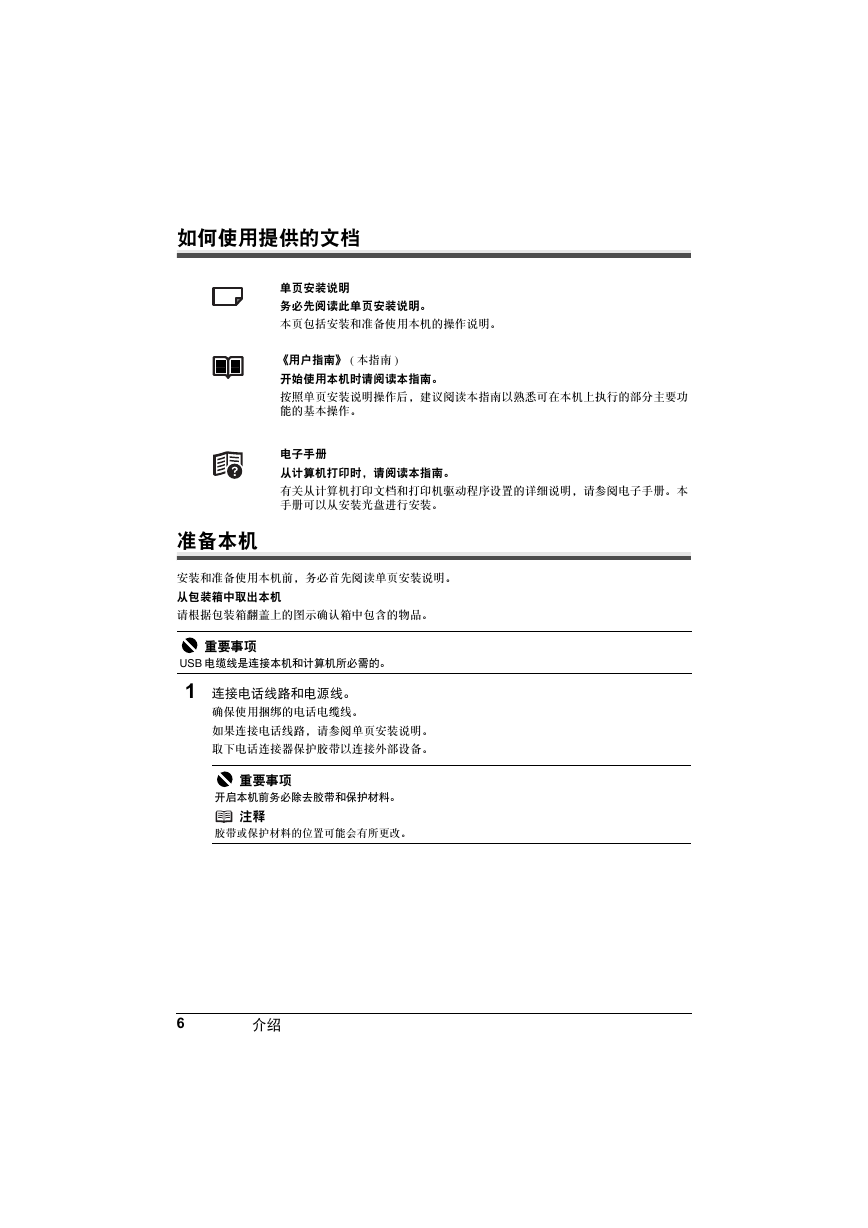

如何使用提供的文档单页安装说明务必先阅读此单页安装说明。本页包括安装和准备使用本机的操作说明。《用户指南》 ( 本指南 ) 开始使用本机时请阅读本指南。按照单页安装说明操作后，建议阅读本指南以熟悉可在本机上执行的部分主要功能的基本操作。电子手册从计算机打印时，请阅读本指南。有关从计算机打印文档和打印机驱动程序设置的详细说明，请参阅电子手册。本手册可以从安装光盘进行安装。准备本机安装和准备使用本机前，务必首先阅读单页安装说明。从包装箱中取出本机请根据包装箱翻盖上的图示确认箱中包含的物品。重要事项 USB 电缆线是连接本机和计算机所必需的。 1 连接电话线路和电源线。确保使用捆绑的电话电缆线。如果连接电话线路，请参阅单页安装说明。取下电话连接器保护胶带以连接外部设备。重要事项开启本机前务必除去胶带和保护材料。注释胶带或保护材料的位置可能会有所更改。 6 介绍
