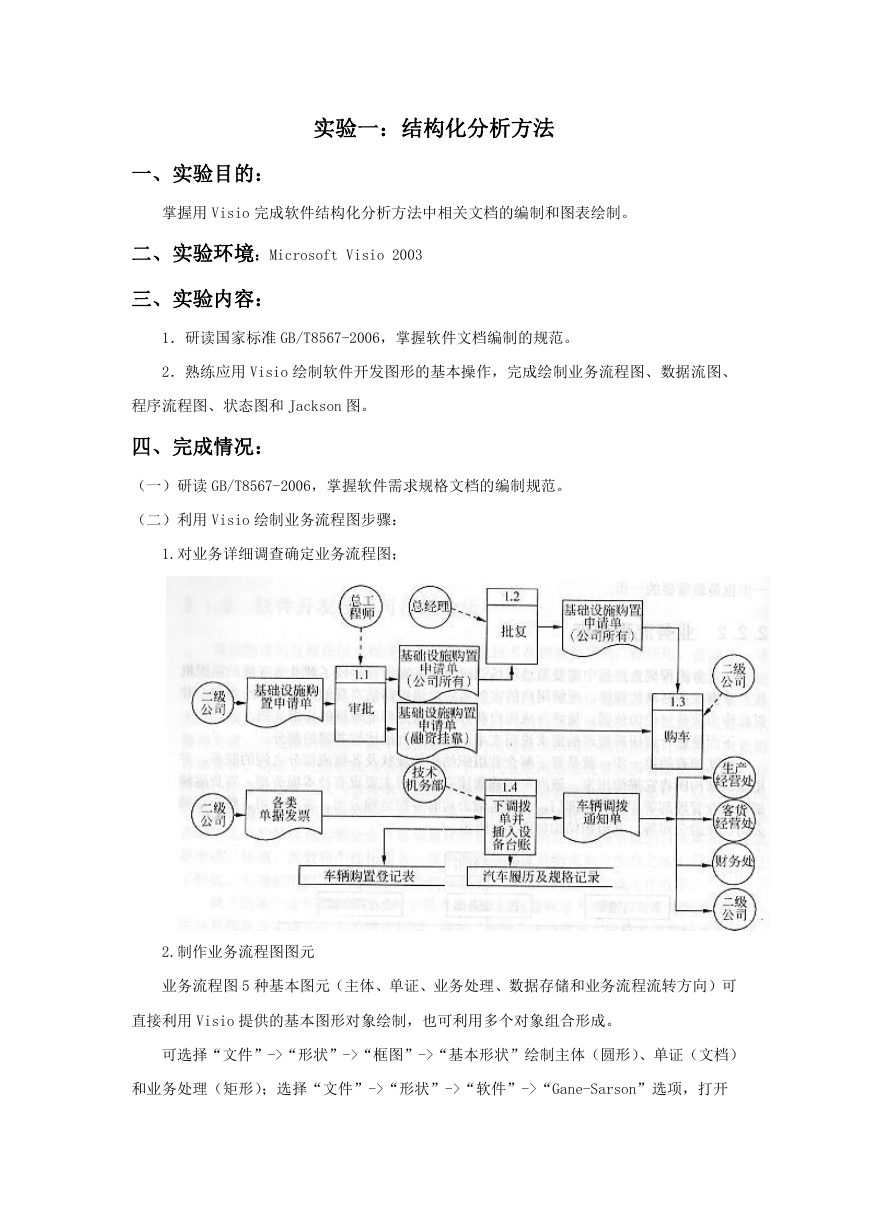

实验一：结构化分析方法 一、实验目的： 掌握用 Visio 完成软件结构化分析方法中相关文档的编制和图表绘制。 二、实验环境：Microsoft Visio 2003 三、实验内容： 1．研读国家标准 GB/T8567-2006，掌握软件文档编制的规范。 2．熟练应用 Visio 绘制软件开发图形的基本操作，完成绘制业务流程图、数据流图、 程序流程图、状态图和 Jackson 图。 四、完成情况： （一）研读 GB/T8567-2006，掌握软件需求规格文档的编制规范。 （二）利用 Visio 绘制业务流程图步骤： 1.对业务详细调查确定业务流程图； 2.制作业务流程图图元 业务流程图 5 种基本图元（主体、单证、业务处理、数据存储和业务流程流转方向）可 直接利用 Visio 提供的基本图形对象绘制，也可利用多个对象组合形成。 可选择“文件”->“形状”->“框图”->“基本形状”绘制主体（圆形）、单证（文档） 和业务处理（矩形）；选择“文件”->“形状”->“软件”->“Gane-Sarson”选项，打开 

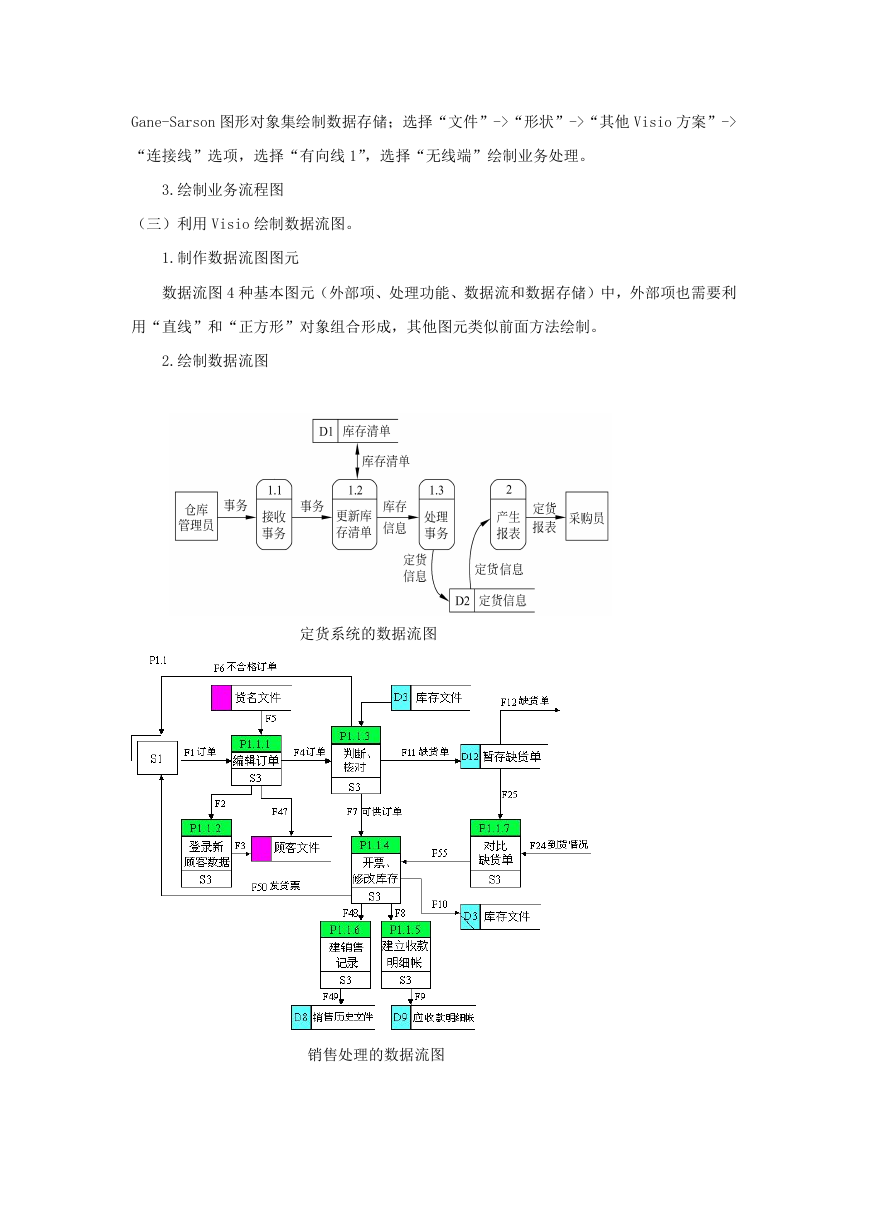

Gane-Sarson 图形对象集绘制数据存储；选择“文件”->“形状”->“其他 Visio 方案”-> “连接线”选项，选择“有向线 1”，选择“无线端”绘制业务处理。 3.绘制业务流程图 （三）利用 Visio 绘制数据流图。 1.制作数据流图图元 数据流图 4 种基本图元（外部项、处理功能、数据流和数据存储）中，外部项也需要利 用“直线”和“正方形”对象组合形成，其他图元类似前面方法绘制。 2.绘制数据流图 定货系统的数据流图 销售处理的数据流图 

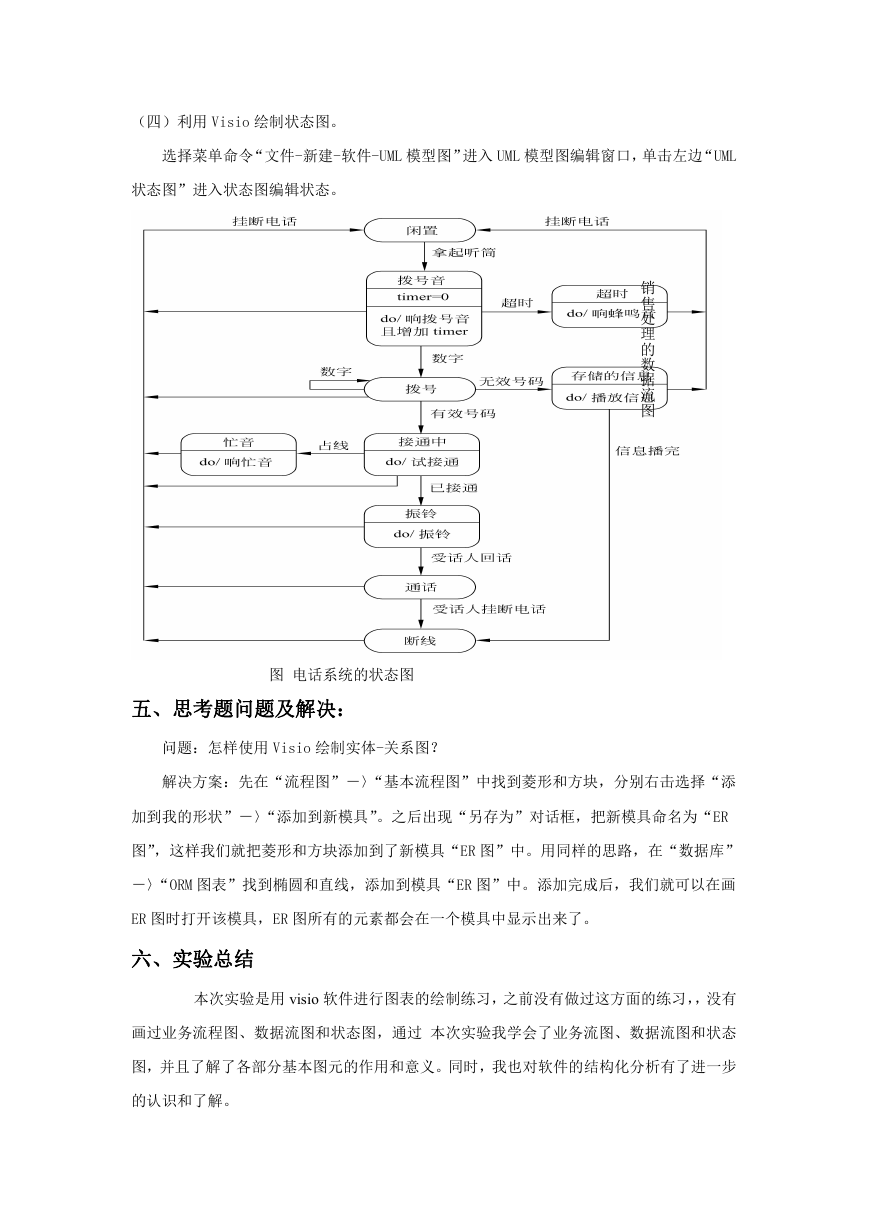

（四）利用 Visio 绘制状态图。 选择菜单命令“文件-新建-软件-UML 模型图”进入 UML 模型图编辑窗口，单击左边“UML 状态图”进入状态图编辑状态。 销 售 处 理 的 数 据 流 图 图 电话系统的状态图 五、思考题问题及解决： 问题：怎样使用 Visio 绘制实体-关系图？ 解决方案：先在“流程图”－〉“基本流程图”中找到菱形和方块，分别右击选择“添 加到我的形状”－〉“添加到新模具”。之后出现“另存为”对话框，把新模具命名为“ER 图”，这样我们就把菱形和方块添加到了新模具“ER 图”中。用同样的思路，在“数据库” －〉“ORM 图表”找到椭圆和直线，添加到模具“ER 图”中。添加完成后，我们就可以在画 ER 图时打开该模具，ER 图所有的元素都会在一个模具中显示出来了。 六、实验总结 本次实验是用 visio 软件进行图表的绘制练习，之前没有做过这方面的练习，，没有 画过业务流程图、数据流图和状态图，通过 本次实验我学会了业务流图、数据流图和状态 图，并且了解了各部分基本图元的作用和意义。同时，我也对软件的结构化分析有了进一步 的认识和了解。
