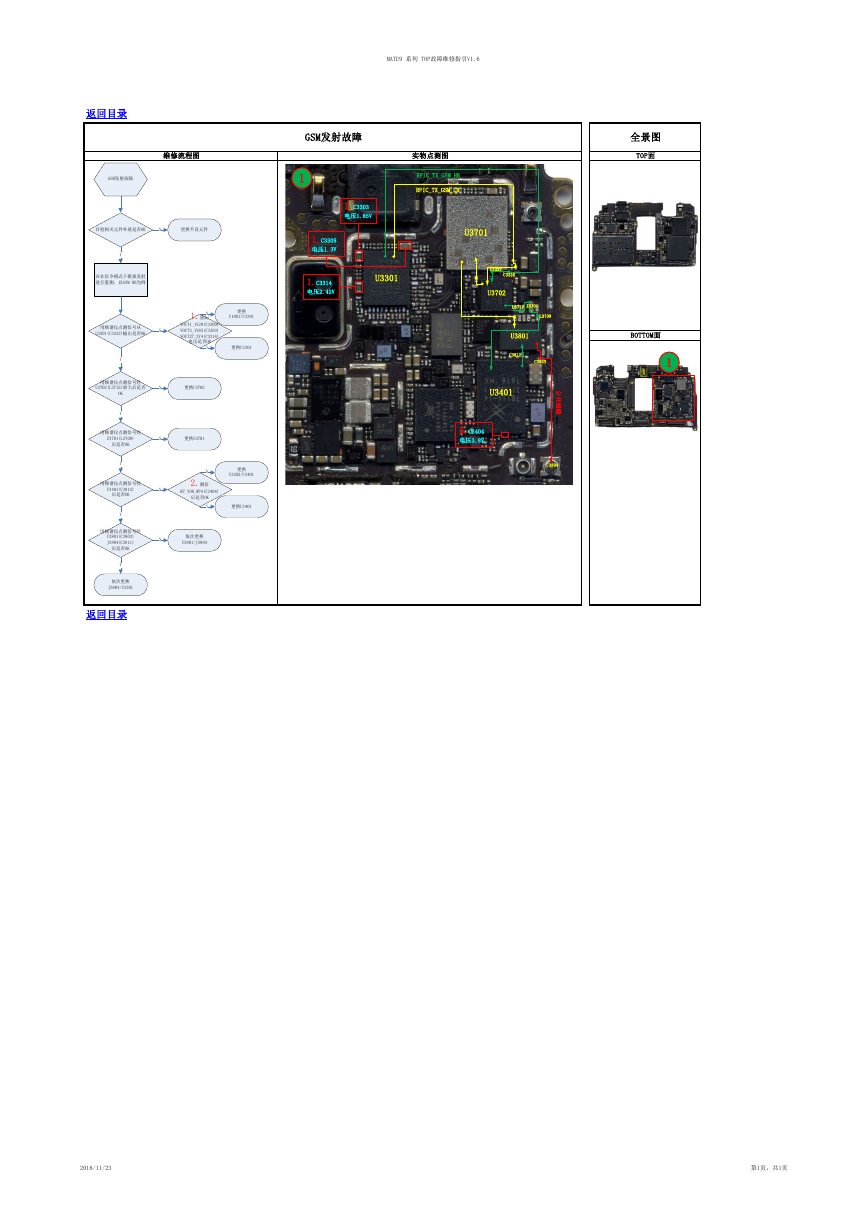

MATE9 系列 TOP故障维修指引V1.6 实物点测图 RFIC_TX_GSM_HB RFIC_TX_GSM_LB 全景图 TOP面 U3701 C3332 C3326 U3702 L3712 Z3701 L3709 U3801 C3812 C3803 U3401 2.C3404 电压3.8V 公 共 线 路 J3804 BOTTOM面 1 GSM发射故障 1.C3303 电压1.85V 1.C3309 电压1.3V 1.C3314 电压2.42V U3301 返回目录 维修流程图 GSM发射故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以GSM HB为例 用频谱仪点测信号从 U3301(C3332)输出是否OK N Y 更换 U1001/U3301 1.量测 N VOUT1_1V29(C3309) VOUT3_1V85(C3303) VOUT27_2V4(C3314) 电压是否OK Y 更换U3301 用频谱仪点测信号经 U3702(L3712)放大后是否 N 更换U3702 N N N 更换Z3701 更换 U3202/U3401 N 2.测信 RF_VO0_WPA(C3404) 后是否OK Y 更换U3401 依次更换 U3801/J3804 OK Y 用频谱仪点测信号经 Z3701(L3709) 后是否OK Y 用频谱仪点测信号经 U3401(C3812) 后是否OK Y 用频谱仪点测信号经 U3801(C3803) J3804(C3811) 后是否OK Y 依次更换 J3804/U3301 返回目录 2018/11/23 第1页，共1页
