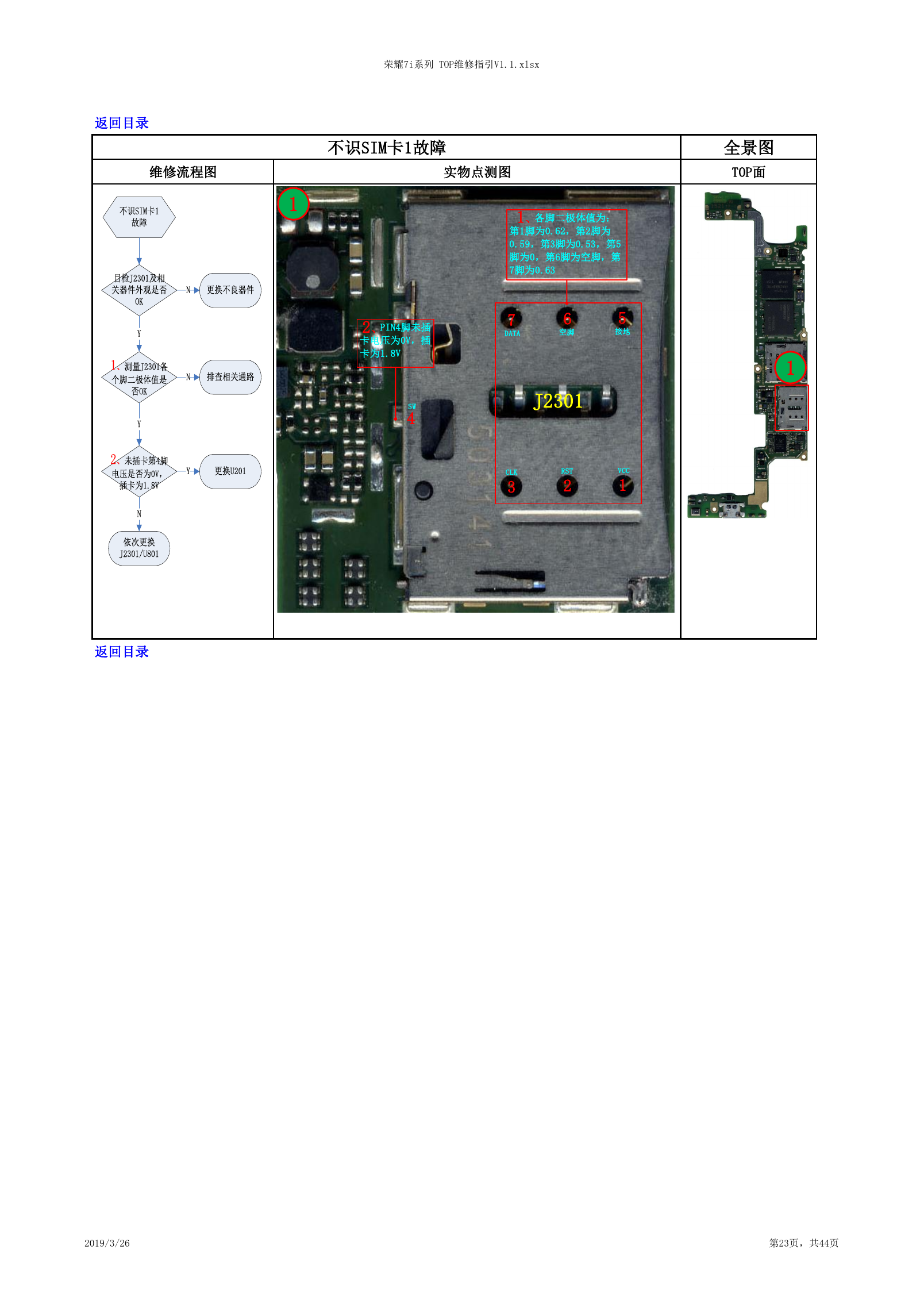

荣耀7i系列 TOP维修指引V1.1.xlsx 返回目录 维修流程图 实物点测图 不识SIM卡1故障 全景图 TOP面 1 2、 PIN4脚未插 卡电压为0V，插 卡为1.8V SW 4 1、 各脚二极体值为： 第1脚为0.62，第2脚为 0.59，第3脚为0.53，第5 脚为0，第6脚为空脚，第 7脚为0.63 7 DATA 6 空脚 5 接地 J2301 CLK 3 RST 2 VCC 1 1 返回目录 2019/3/26 第23页，共44页 不识SIM卡1故障目检J2301及相关器件外观是否OK1、测量J2301各个脚二极体值是否OK2、未插卡第4脚电压是否为0V，插卡为1.8V依次更换J2301/U801更换不良器件排查相关通路更换U201NYNYYN
