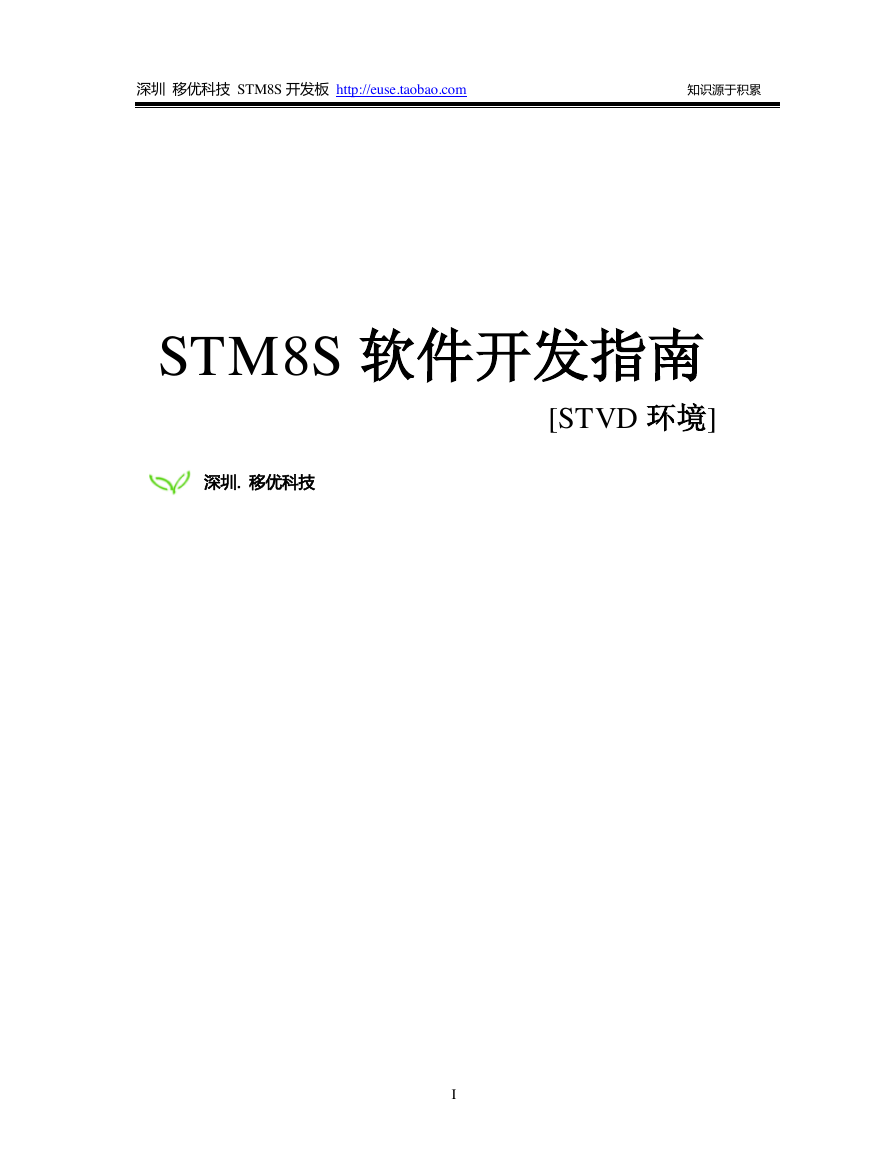

    深圳 移优科技 STM8S 开发板 http://euse.taobao.com 知识源于积累 STM8S 软件开发指南 [STVD 环境] 深圳. 移优科技 I

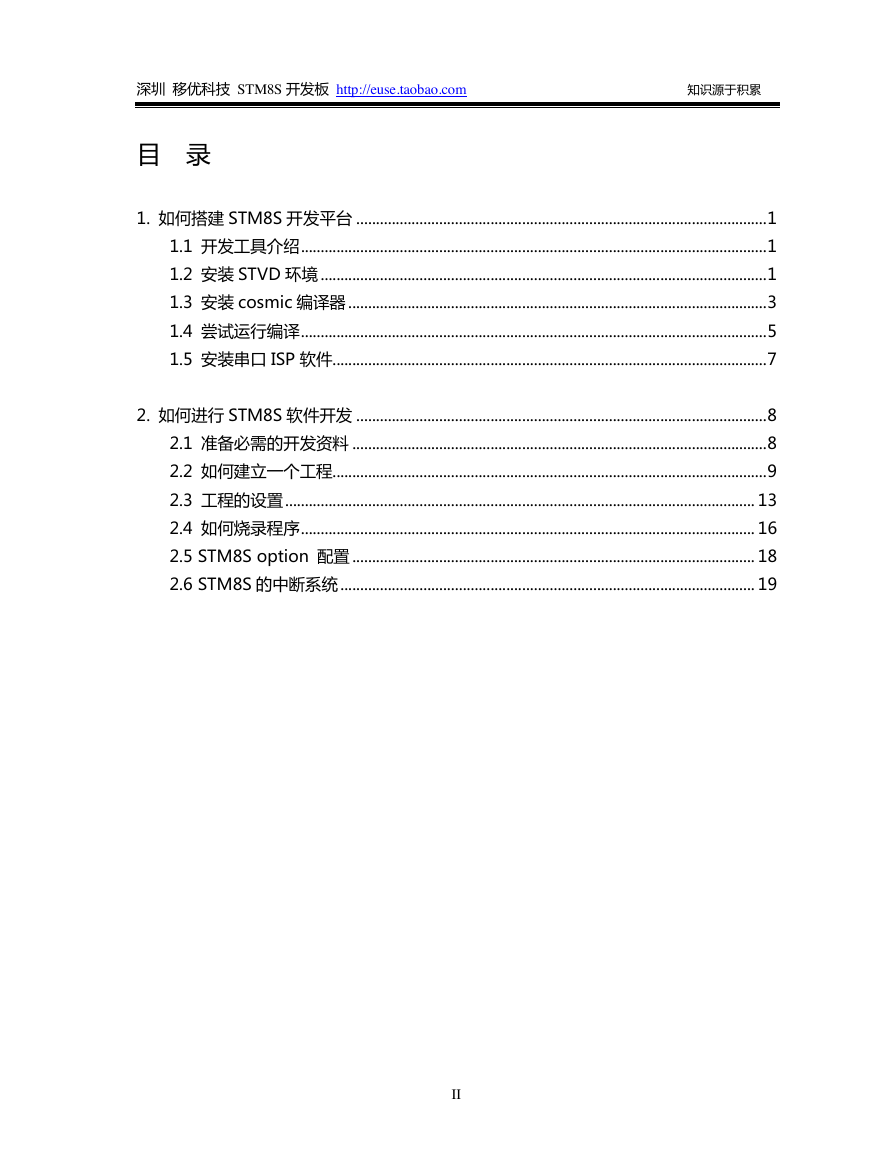

    深圳 移优科技 STM8S 开发板 http://euse.taobao.com 知识源于积累 目 录 1. 如何搭建 STM8S 开发平台 ........................................................................................................ 1 1.1 开发工具介绍 ...................................................................................................................... 1 1.2 安装 STVD 环境 ................................................................................................................. 1 1.3 安装 cosmic 编译器 .......................................................................................................... 3 1.4 尝试运行编译 ...................................................................................................................... 5 1.5 安装串口 ISP 软件 .............................................................................................................. 7 2. 如何进行 STM8S 软件开发 ........................................................................................................ 8 2.1 准备必需的开发资料 ......................................................................................................... 8 2.2 如何建立一个工程.............................................................................................................. 9 2.3 工程的设置 ....................................................................................................................... 13 2.4 如何烧录程序 ................................................................................................................... 16 2.5 STM8S option 配置 ...................................................................................................... 18 2.6 STM8S 的中断系统 ......................................................................................................... 19 II

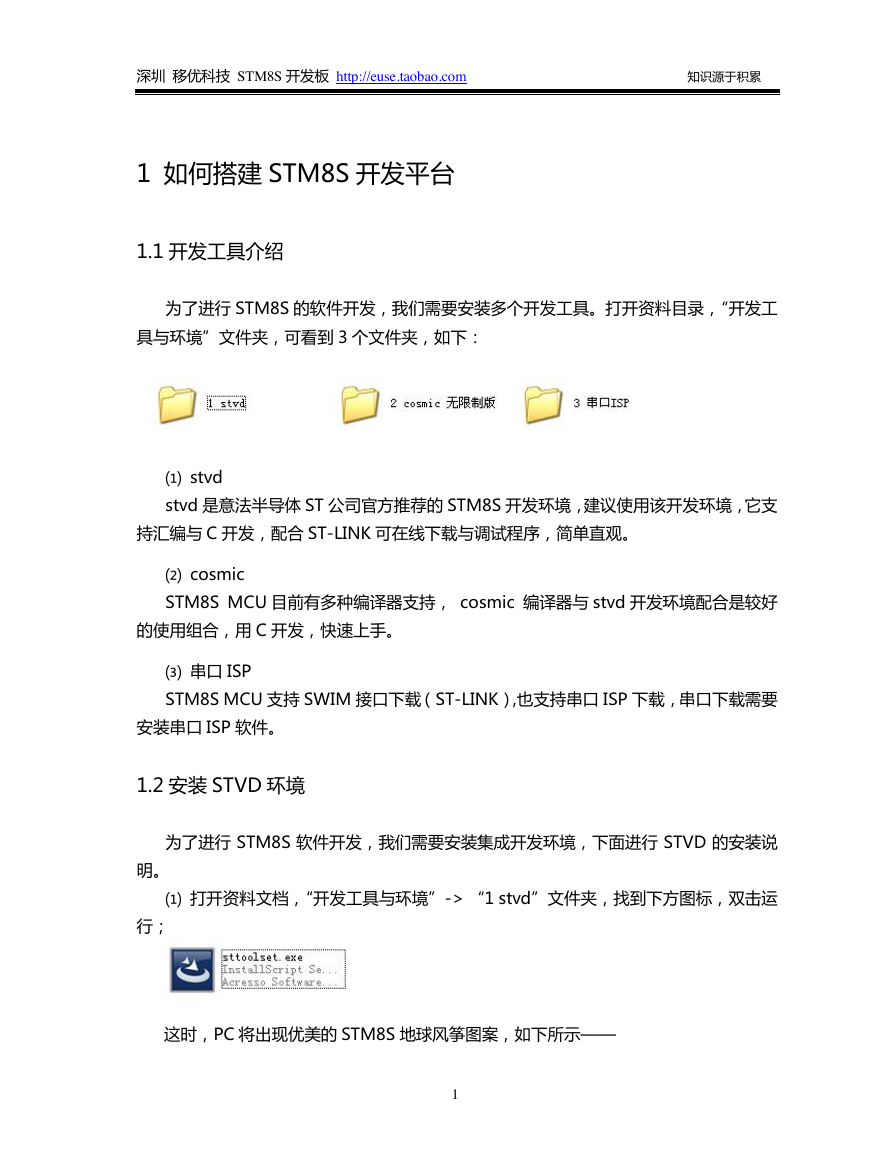

    深圳 移优科技 STM8S 开发板 http://euse.taobao.com 知识源于积累 1 如何搭建 STM8S 开发平台 1.1 开发工具介绍 为了进行 STM8S 的软件开发，我们需要安装多个开发工具。打开资料目录，“开发工 具与环境”文件夹，可看到 3 个文件夹，如下： ⑴ stvd stvd 是意法半导体 ST 公司官方推荐的 STM8S 开发环境，建议使用该开发环境，它支 持汇编与 C 开发，配合 ST-LINK 可在线下载与调试程序，简单直观。 ⑵ cosmic STM8S MCU 目前有多种编译器支持， cosmic 编译器与 stvd 开发环境配合是较好 的使用组合，用 C 开发，快速上手。 ⑶ 串口 ISP STM8S MCU 支持 SWIM 接口下载（ST-LINK）,也支持串口 ISP 下载，串口下载需要 安装串口 ISP 软件。 1.2 安装 STVD 环境 为了进行 STM8S 软件开发，我们需要安装集成开发环境，下面进行 STVD 的安装说 明。 ⑴ 打开资料文档，“开发工具与环境”-> “1 stvd”文件夹，找到下方图标，双击运 行； 这时，PC 将出现优美的 STM8S 地球风筝图案，如下所示—— 1
    深圳 移优科技 STM8S 开发板 http://euse.taobao.com 知识源于积累 ⑵ 选择“Next”,并同意协议规定”I accept ..”，不修改安装路径，一路点击“Next” “确定”,直至“Finish” 完成安装。 ⑶ stvd 工具安装完成后，将在你的电脑桌面出现两个应用程序图标: 左边是 STVD，我们将使用它进行 MCU 程序开发； 右边是 STVP，这是烧录工具，可与 ST-LINK 配合使用，实现程序的下载。 ⑷ 双击 STVD 应用软件图标，进入 STVD 开发环境界面： 2
    深圳 移优科技 STM8S 开发板 http://euse.taobao.com 知识源于积累 点击 Tools 菜单下，Options 项目 出现选项卡界面，点击 Edit，去掉 longline 项的勾号，并点击确定 完毕后，关闭 STVD 软件，恭喜你已经完成了 STVD 环境的安装。 1.3 安装 cosmic 编译器 为了能够使用 C 语言进行程序开发，我们需要编译器支持；cosmic 编译器是 ST 公司 官方推荐的 STM8S C 编译器，请配合 STVD 使用。完成 STVD 安装，下面我们将进行 cosmic 安装。 ⑴ 打开资料文档，“开发工具与环境”-> “2 cosmic 无限制版”文件夹，找到下方 图标，双击运行； 3

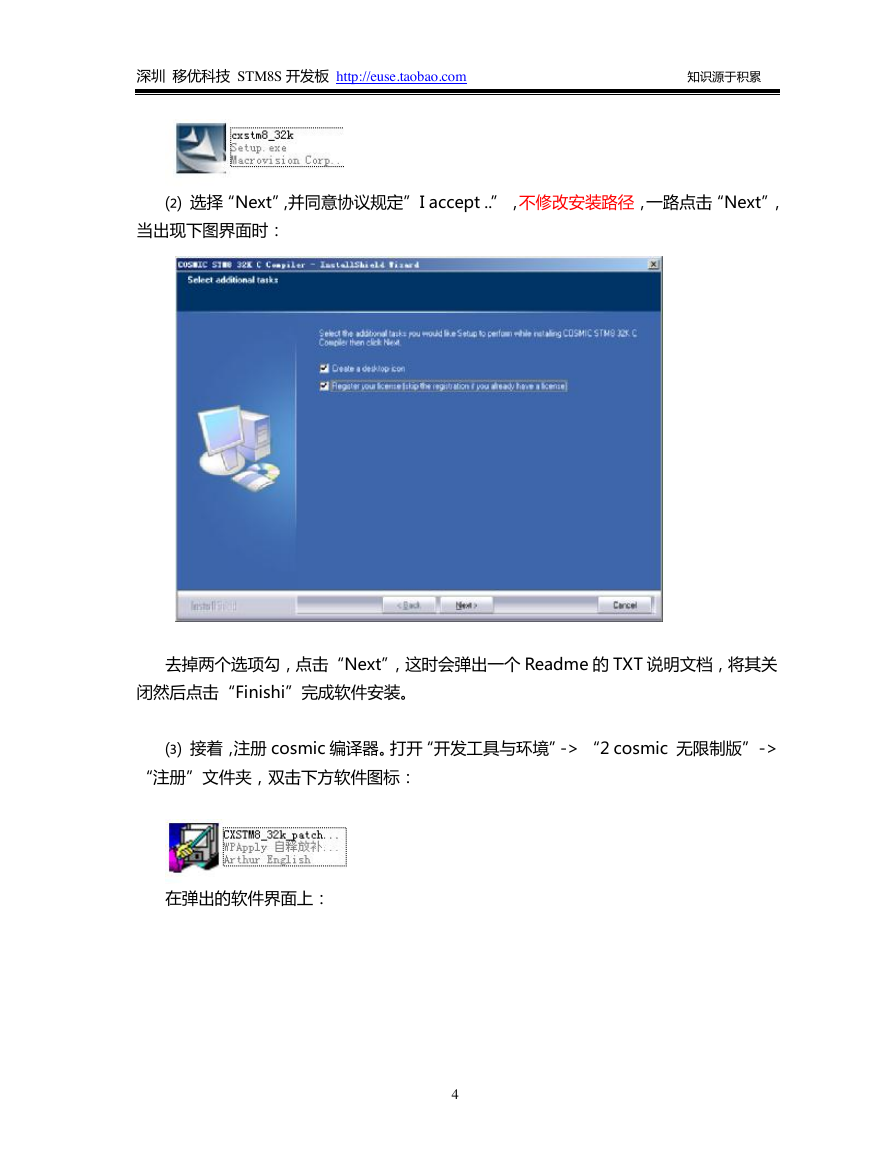

    深圳 移优科技 STM8S 开发板 http://euse.taobao.com 知识源于积累 ⑵ 选择“Next”,并同意协议规定”I accept ..”，不修改安装路径，一路点击“Next”， 当出现下图界面时： 去掉两个选项勾，点击“Next”，这时会弹出一个 Readme 的 TXT 说明文档，将其关 闭然后点击“Finishi”完成软件安装。 ⑶ 接着，注册 cosmic 编译器。打开“开发工具与环境”-> “2 cosmic 无限制版”-> “注册”文件夹，双击下方软件图标： 在弹出的软件界面上： 4

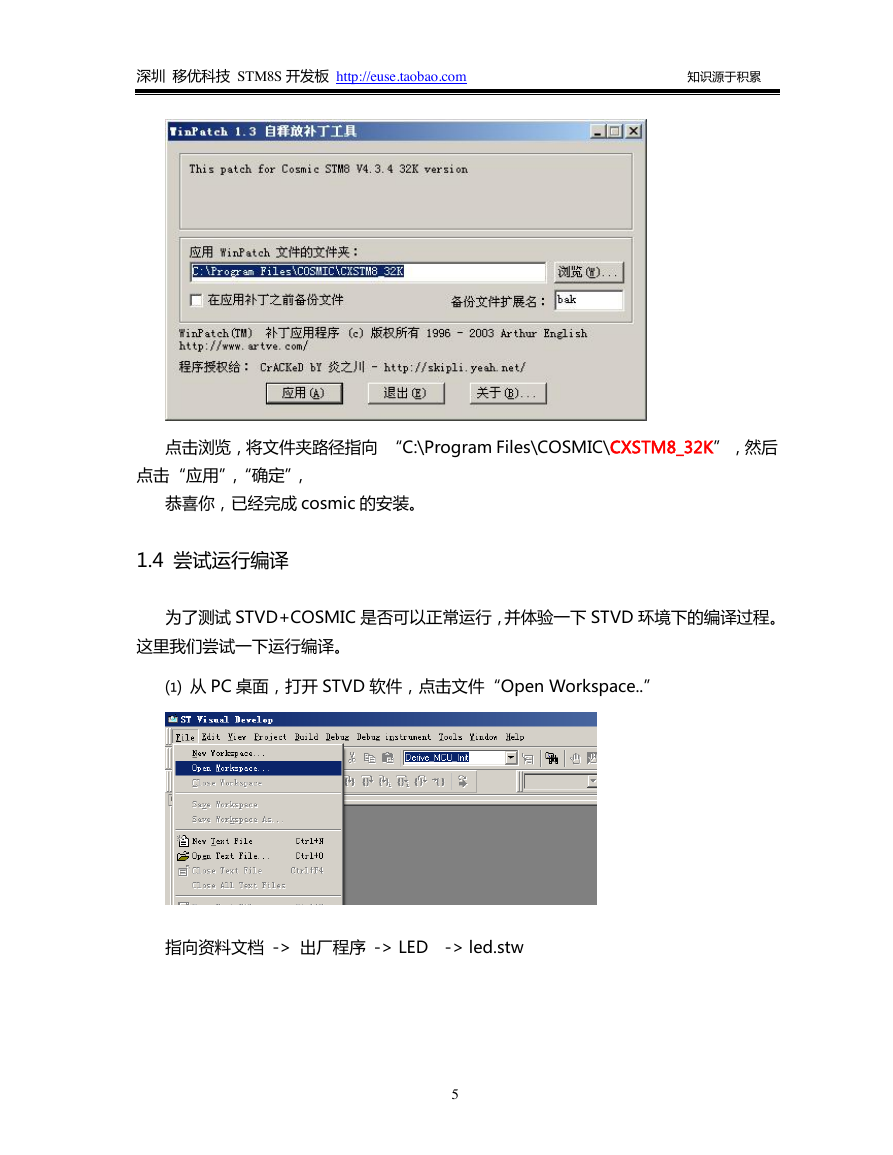

    深圳 移优科技 STM8S 开发板 http://euse.taobao.com 知识源于积累 点击浏览，将文件夹路径指向 “C:\Program Files\COSMIC\CXSTM8_32K”，然后 点击“应用”，“确定”， 恭喜你，已经完成 cosmic 的安装。 1.4 尝试运行编译 为了测试 STVD+COSMIC 是否可以正常运行，并体验一下 STVD 环境下的编译过程。 这里我们尝试一下运行编译。 ⑴ 从 PC 桌面，打开 STVD 软件，点击文件“Open Workspace..” 指向资料文档 -> 出厂程序 -> LED -> led.stw 5

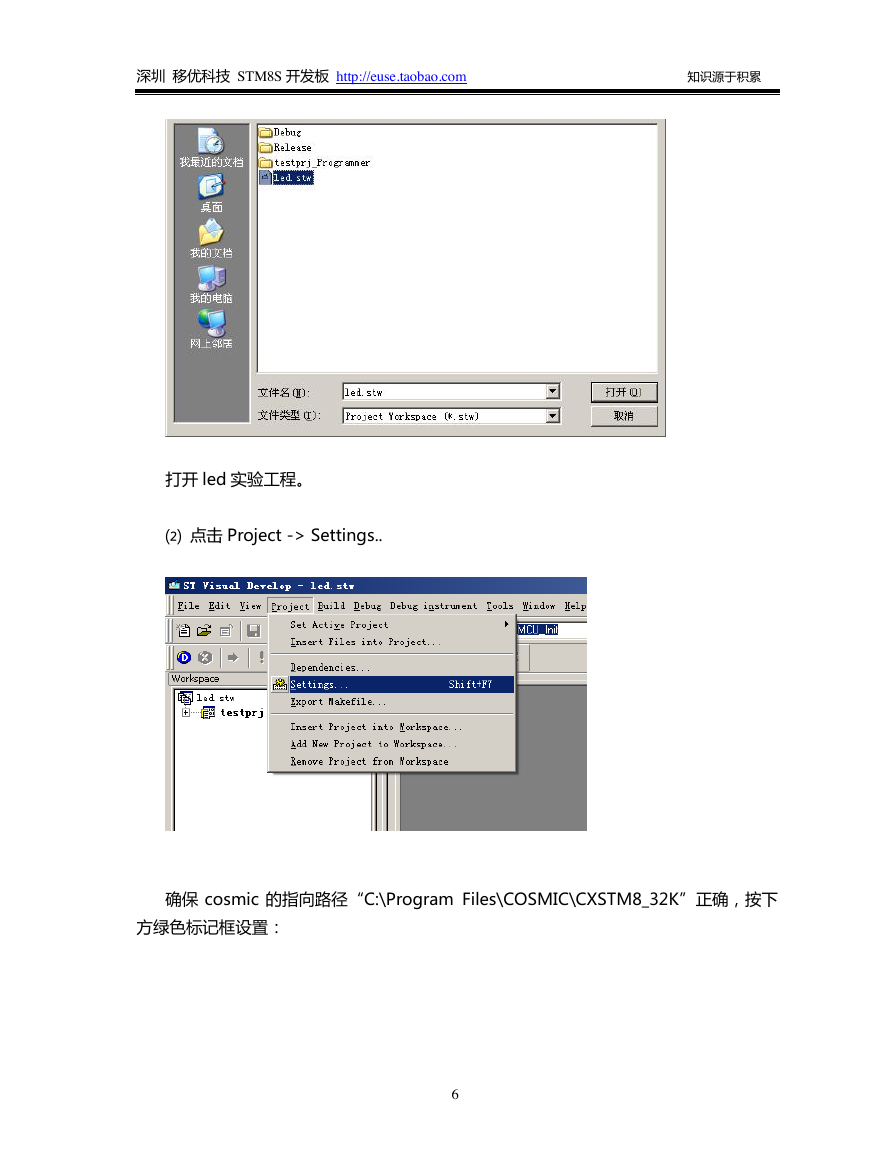

    深圳 移优科技 STM8S 开发板 http://euse.taobao.com 知识源于积累 打开 led 实验工程。 ⑵ 点击 Project -> Settings.. 确保 cosmic 的指向路径“C:\Program Files\COSMIC\CXSTM8_32K ”正确，按下 方绿色标记框设置： 6
