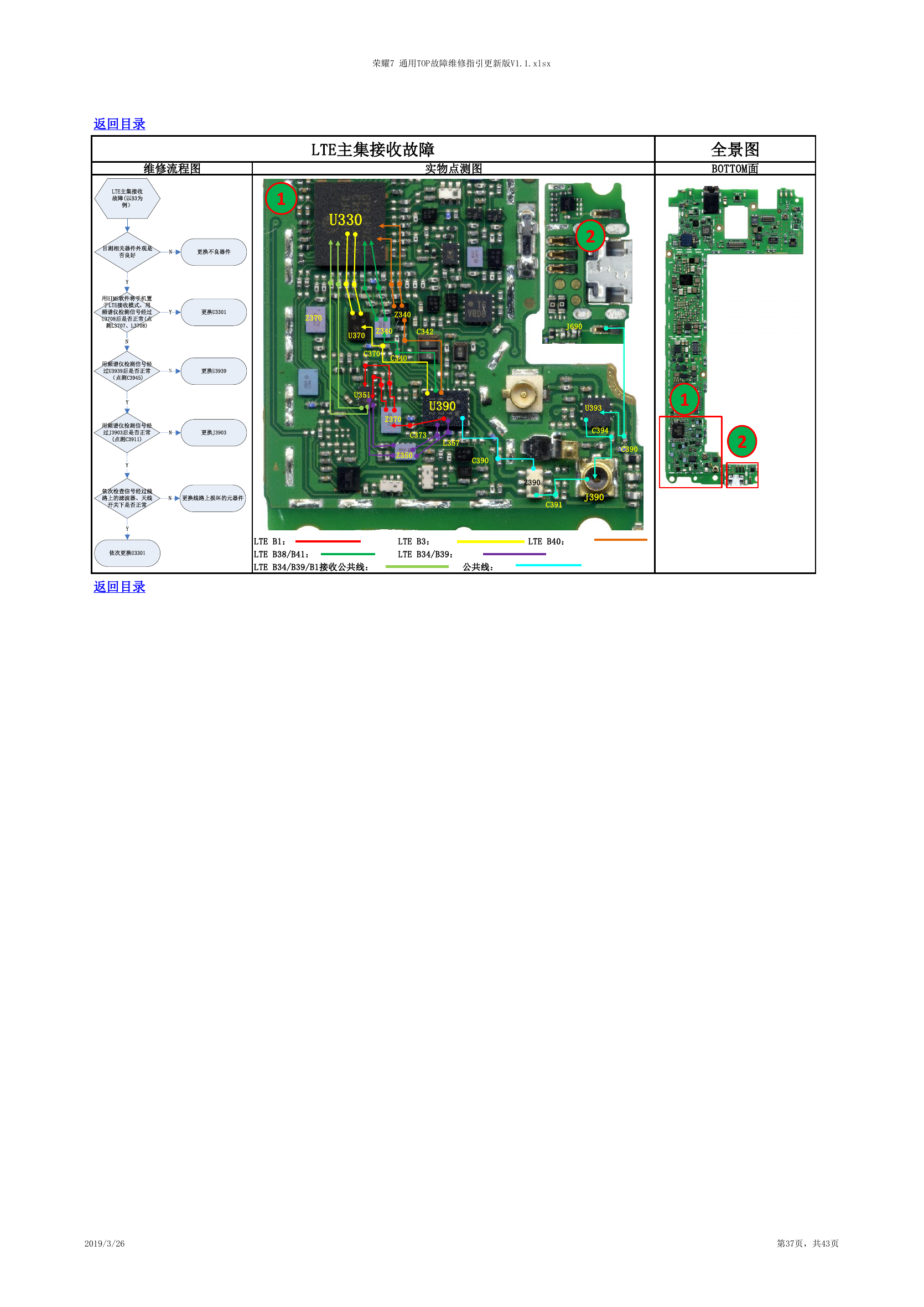

荣耀7 通用TOP故障维修指引更新版V1.1.xlsx 返回目录 维修流程图 实物点测图 LTE主集接收故障 全景图 BOTTOM面 1 U330 Z370 Z340 U370 Z340 C342 C370 C340 2 J690 U351 U390 Z370 C373 L357 Z350 C390 1 U393 C394 C390 2 Z390 J390 C391 LTE B1： LTE B3： LTE B40： LTE B38/B41： LTE B34/B39： LTE B34/B39/B1接收公共线： 公共线： 返回目录 2019/3/26 第37页，共43页 LTE主集接收故障(以B3为例）目测相关器件外观是否良好NY更换不良器件用HIMS软件将手机置于LTE接收模式，用频谱仪检测信号经过U3708后是否正常(点测L3707、L3708)Y更换U3301N用频谱仪检测信号经过U3939后是否正常（点测C3945)用频谱仪检测信号经过J3903后是否正常(点测C3911)更换U3939Y更换J3903NY依次检查信号经过线路上的滤波器、天线开关下是否正常N依次更换U3301Y更换线路上损坏的元器件N
