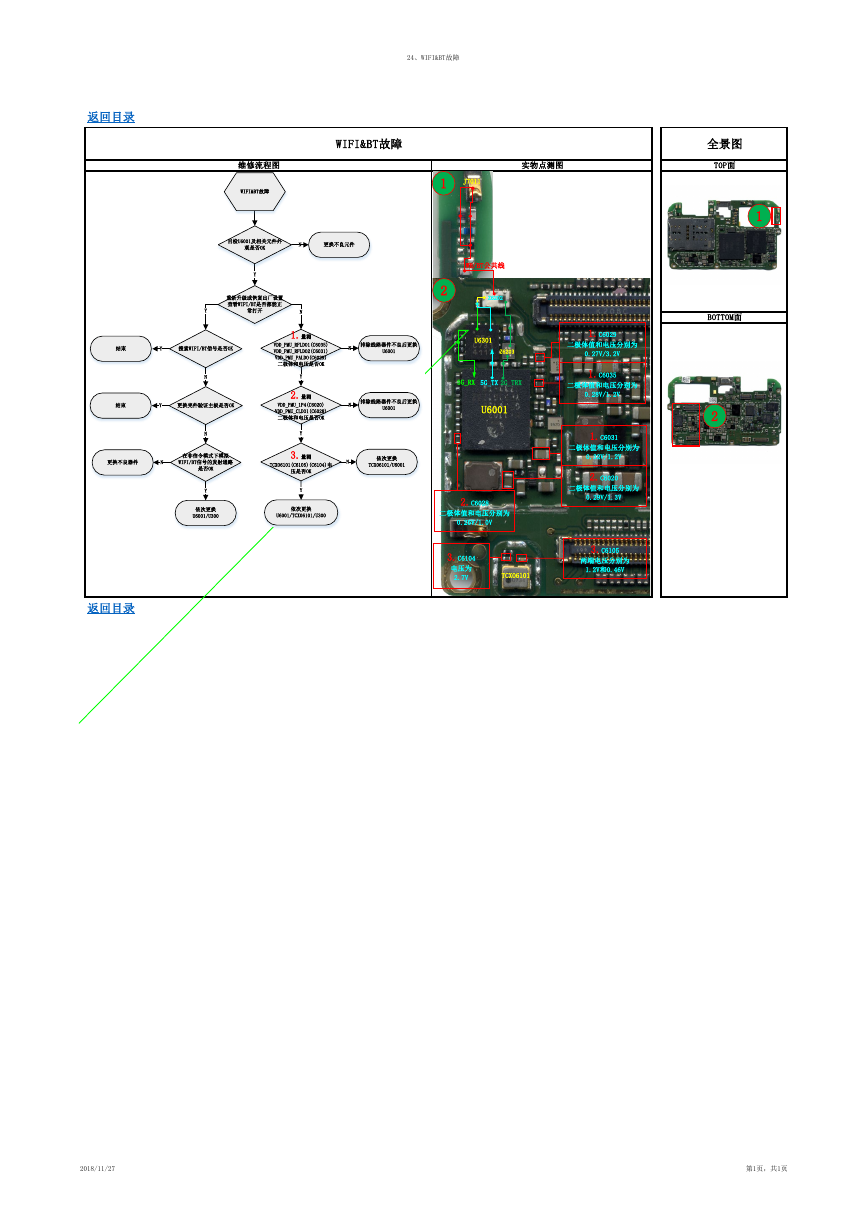

24、WIFI&BT故障 返回目录 WIFI&BT故障 维修流程图 WIFI&BT故障 实物点测图 1 J7011 目检U6001及相关元件外 观是否OK N 更换不良元件 Y 重新升级或恢复出厂设置 查看WIFI/BT是否都能正 Y 常打开 N WB/BT公共线 2 Z6202 结束 Y 搜索WIFI/BT信号是否OK N 结束 Y 更换壳件验证主板是否OK N 更换不良器件 N WIFI/BT信号的发射通路 在非信令模式下模拟 是否OK Y 依次更换 U6001/U300 1.量测 VDD_PMU_RFLDO1(C6035) VDD_PMU_RFLDO2(C6031) VDD_PMU_PALDO(C6029) 二极体和电压是否OK Y 2.量测 VDD_PMU_1P4(C6020) VDD_PMU_CLDO1(C6028) 二极体和电压是否OK Y 3.量测 TCXO6101(C6105)(C6104)电 压是否OK Y 依次更换 U6001/TCX06101/U300 N N 排除线路器件不良后更换 U6001 U6301 Z6203 5G_RX 5G_TX 2G_TRX 排除线路器件不良后更换 U6001 U6001 N 依次更换 TCX06101/U6001 2.C6028 二极体值和电压分别为 0.26V/1.0V 1.C6029 二极体值和电压分别为 0.27V/3.2V 1.C6035 二极体值和电压分别为 0.28V/1.2V 1.C6031 二极体值和电压分别为 0.32V/1.2V 2.C6020 二极体值和电压分别为 0.29V/1.3V 3.C6104 电压为 2.7V TCXO6101 3.C6105 两端电压分别为 1.2V和0.46V 返回目录 全景图 TOP面 1 BOTTOM面 2 2018/11/27 第1页，共1页
