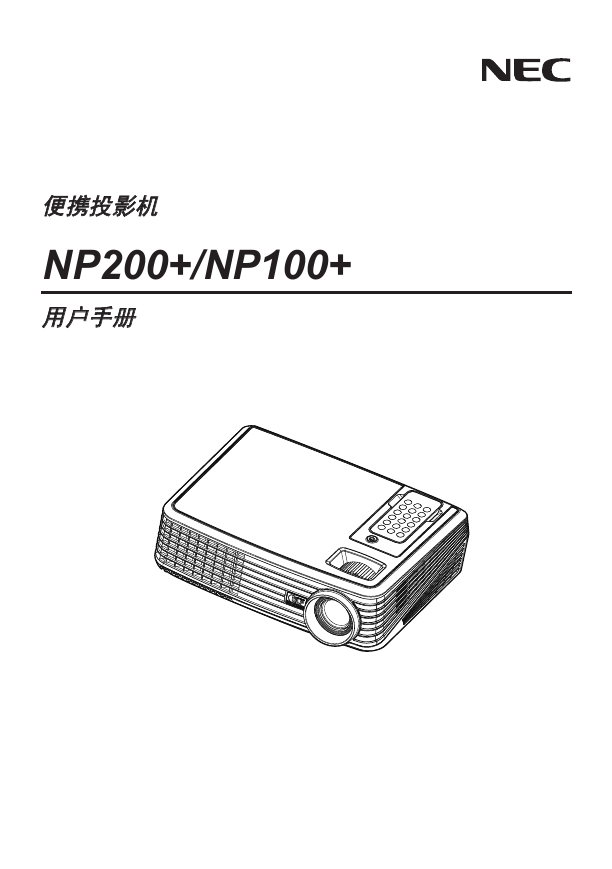

NEC投影机-NP200+说明书.pdf
便携投影机
NP200+/NP100+
用户手册
Q S C
Q S C

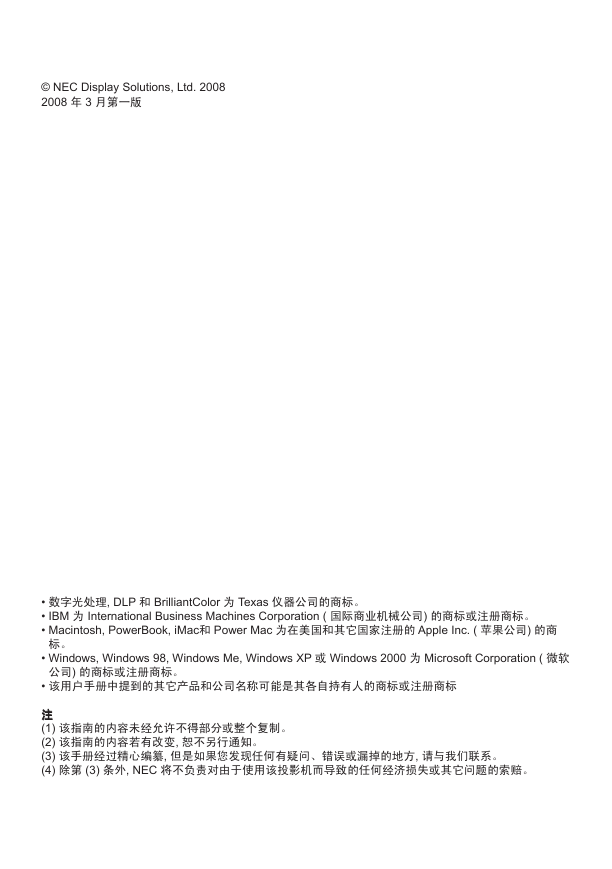

© NEC Display Solutions, Ltd. 2008
2008 年 3 月第一版
• 数字光处理, DLP 和 BrilliantColor 为 Texas 仪器公司的商标。
• IBM 为 International Business Machines Corporation ( 国际商业机械公司) 的商标或注册商标。
• Macintosh, PowerBook, iMac和 Power Mac 为在美国和其它国家注册的 Apple Inc. ( 苹果公司) 的商
标。
• Windows, Windows 98, Windows Me, Windows XP 或 Windows 2000 为 Microsoft Corporation ( 微软
公司) 的商标或注册商标。
• 该用户手册中提到的其它产品和公司名称可能是其各自持有人的商标或注册商标
注
(1) 该指南的内容未经允许不得部分或整个复制。
(2) 该指南的内容若有改变, 恕不另行通知。
(3) 该手册经过精心编纂, 但是如果您发现任何有疑问、错误或漏掉的地方, 请与我们联系。
(4) 除第 (3) 条外, NEC 将不负责对由于使用该投影机而导致的任何经济损失或其它问题的索赔。

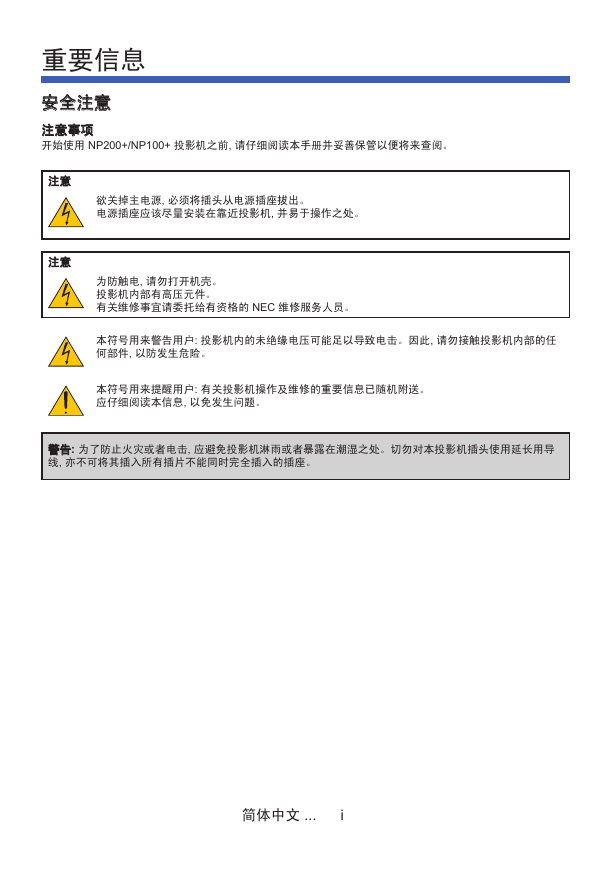

重要信息
安全注意
注意事项
开始使用 NP200+/NP100+ 投影机之前, 请仔细阅读本手册并妥善保管以便将来查阅。
注意
注意
欲关掉主电源, 必须将插头从电源插座拔出。
电源插座应该尽量安装在靠近投影机, 并易于操作之处。
为防触电, 请勿打开机壳。
投影机内部有高压元件。
有关维修事宜请委托给有资格的 NEC 维修服务人员。
本符号用来警告用户: 投影机内的未绝缘电压可能足以导致电击。因此, 请勿接触投影机内部的任
何部件, 以防发生危险。
本符号用来提醒用户: 有关投影机操作及维修的重要信息已随机附送。
应仔细阅读本信息, 以免发生问题。
警告: 为了防止火灾或者电击, 应避免投影机淋雨或者暴露在潮湿之处。切勿对本投影机插头使用延长用导
线, 亦不可将其插入所有插片不能同时完全插入的插座。
简体中文 ...
i

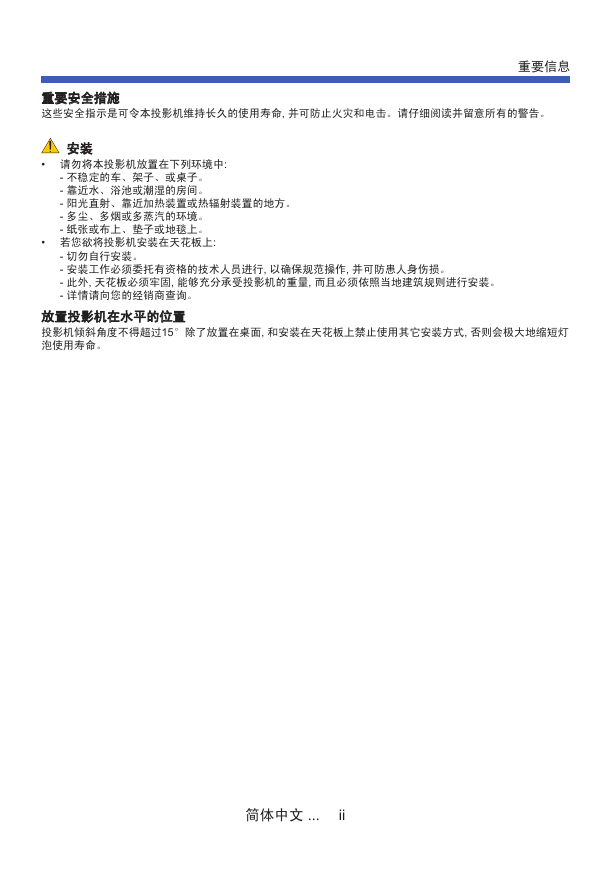

重要安全措施
这些安全指示是可令本投影机维持长久的使用寿命, 并可防止火灾和电击。请仔细阅读并留意所有的警告。
重要信息
安装
• 请勿将本投影机放置在下列环境中:
- 不稳定的车、架子、或桌子。
- 靠近水、浴池或潮湿的房间。
- 阳光直射、靠近加热装置或热辐射装置的地方。
- 多尘、多烟或多蒸汽的环境。
- 纸张或布上、垫子或地毯上。
若您欲将投影机安装在天花板上:
- 切勿自行安装。
- 安装工作必须委托有资格的技术人员进行, 以确保规范操作, 并可防患人身伤损。
- 此外, 天花板必须牢固, 能够充分承受投影机的重量, 而且必须依照当地建筑规则进行安装。
- 详情请向您的经销商查询。
•
放置投影机在水平的位置
投影机倾斜角度不得超过15°除了放置在桌面, 和安装在天花板上禁止使用其它安装方式, 否则会极大地缩短灯
泡使用寿命。
简体中文 ...
ii
重要信息

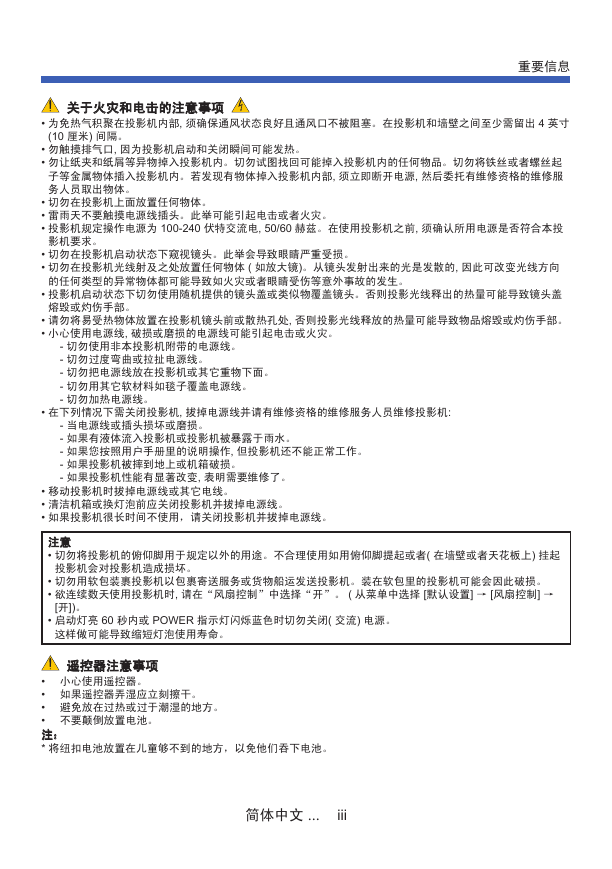

关于火灾和电击的注意事项
• 为免热气积聚在投影机内部, 须确保通风状态良好且通风口不被阻塞。在投影机和墙壁之间至少需留出 4 英寸
(10 厘米) 间隔。
• 勿触摸排气口, 因为投影机启动和关闭瞬间可能发热。
• 勿让纸夹和纸屑等异物掉入投影机内。切勿试图找回可能掉入投影机内的任何物品。切勿将铁丝或者螺丝起
子等金属物体插入投影机内。若发现有物体掉入投影机内部, 须立即断开电源, 然后委托有维修资格的维修服
务人员取出物体。
• 切勿在投影机上面放置任何物体。
• 雷雨天不要触摸电源线插头。此举可能引起电击或者火灾。
• 投影机规定操作电源为 100-240 伏特交流电, 50/60 赫兹。在使用投影机之前, 须确认所用电源是否符合本投
影机要求。
• 切勿在投影机启动状态下窥视镜头。此举会导致眼睛严重受损。
• 切勿在投影机光线射及之处放置任何物体 ( 如放大镜)。从镜头发射出来的光是发散的, 因此可改变光线方向
的任何类型的异常物体都可能导致如火灾或者眼睛受伤等意外事故的发生。
• 投影机启动状态下切勿使用随机提供的镜头盖或类似物覆盖镜头。否则投影光线释出的热量可能导致镜头盖
熔毁或灼伤手部。
• 请勿将易受热物体放置在投影机镜头前或散热孔处, 否则投影光线释放的热量可能导致物品熔毁或灼伤手部。
• 小心使用电源线, 破损或磨损的电源线可能引起电击或火灾。
- 切勿使用非本投影机附带的电源线。
- 切勿过度弯曲或拉扯电源线。
- 切勿把电源线放在投影机或其它重物下面。
- 切勿用其它软材料如毯子覆盖电源线。
- 切勿加热电源线。
• 在下列情况下需关闭投影机, 拔掉电源线并请有维修资格的维修服务人员维修投影机:
- 当电源线或插头损坏或磨损。
- 如果有液体流入投影机或投影机被暴露于雨水。
- 如果您按照用户手册里的说明操作, 但投影机还不能正常工作。
- 如果投影机被摔到地上或机箱破损。
- 如果投影机性能有显著改变, 表明需要维修了。
• 移动投影机时拔掉电源线或其它电线。
• 清洁机箱或换灯泡前应关闭投影机并拔掉电源线。
• 如果投影机很长时间不使用，请关闭投影机并拔掉电源线。
注意
• 切勿将投影机的俯仰脚用于规定以外的用途。不合理使用如用俯仰脚提起或者( 在墙壁或者天花板上) 挂起
投影机会对投影机造成损坏。
• 切勿用软包装裹投影机以包裹寄送服务或货物船运发送投影机。装在软包里的投影机可能会因此破损。
• 欲连续数天使用投影机时, 请在“风扇控制”中选择“开”。 ( 从菜单中选择 [默认设置] → [风扇控制] →
[开])。
• 启动灯亮 60 秒内或 POWER 指示灯闪烁蓝色时切勿关闭( 交流) 电源。
这样做可能导致缩短灯泡使用寿命。
遥控器注意事项
• 小心使用遥控器。
• 如果遥控器弄湿应立刻擦干。
• 避免放在过热或过于潮湿的地方。
• 不要颠倒放置电池。
注：
* 将纽扣电池放置在儿童够不到的地方，以免他们吞下电池。
简体中文 ...
iii

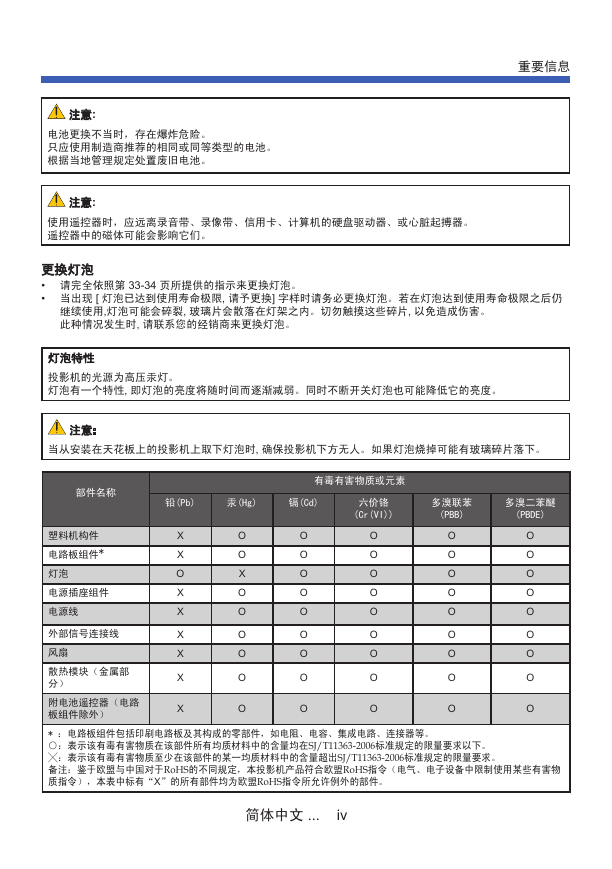

重要信息
重要信息
注意:
注意:
电池更换不当时，存在爆炸危险。
只应使用制造商推荐的相同或同等类型的电池。
电池更换不当时，存在爆炸危险。
根据当地管理规定处置废旧电池。
只应使用制造商推荐的相同或同等类型的电池。
根据当地管理规定处置废旧电池。
注意:
注意:
使用遥控器时，应远离录音带、录像带、信用卡、计算机的硬盘驱动器、或心脏起搏器。
遥控器中的磁体可能会影响它们。
使用遥控器时，应远离录音带、录像带、信用卡、计算机的硬盘驱动器、或心脏起搏器。
遥控器中的磁体可能会影响它们。
更换灯泡
更换灯泡
•
•
•
•
此种情况发生时, 请联系您的经销商来更换灯泡。
此种情况发生时, 请联系您的经销商来更换灯泡。
请完全依照第 33-34 页所提供的指示来更换灯泡。
请完全依照第 33-34 页所提供的指示来更换灯泡。
当出现 [ 灯泡已达到使用寿命极限, 请予更换] 字样时请务必更换灯泡。若在灯泡达到使用寿命极限之后仍
当出现 [ 灯泡已达到使用寿命极限, 请予更换] 字样时请务必更换灯泡。若在灯泡达到使用寿命极限之后仍
继续使用,灯泡可能会碎裂, 玻璃片会散落在灯架之内。切勿触摸这些碎片, 以免造成伤害。
继续使用,灯泡可能会碎裂, 玻璃片会散落在灯架之内。切勿触摸这些碎片, 以免造成伤害。
灯泡特性
灯泡特性
投影机的光源为高压汞灯。
投影机的光源为高压汞灯。
灯泡有一个特性, 即灯泡的亮度将随时间而逐渐减弱。同时不断开关灯泡也可能降低它的亮度。
灯泡有一个特性, 即灯泡的亮度将随时间而逐渐减弱。同时不断开关灯泡也可能降低它的亮度。
注意:
注意:
当从安装在天花板上的投影机上取下灯泡时, 确保投影机下方无人。如果灯泡烧掉可能有玻璃碎片落下。
当从安装在天花板上的投影机上取下灯泡时, 确保投影机下方无人。如果灯泡烧掉可能有玻璃碎片落下。
部件名称
塑料机构件
电路板组件*
灯泡
电源插座组件
电源线
外部信号连接线
风扇
散热模块（金属部
分）
附电池遥控器（电路
板组件除外）
有毒有害物质或元素
铅(Pb)
汞(Hg)
镉(Cd)
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
X
X
O
X
X
X
X
X
X
O
O
X
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
* ：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等。
○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。
╳：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
备注：鉴于欧盟与中国对于RoHS的不同规定，本投影机产品符合欧盟RoHS指令（电气、电子设备中限制使用某些有害物
质指令），本表中标有“X”的所有部件均为欧盟RoHS指令所允许例外的部件。
简体中文 ...
简体中文 ...
iv
iv

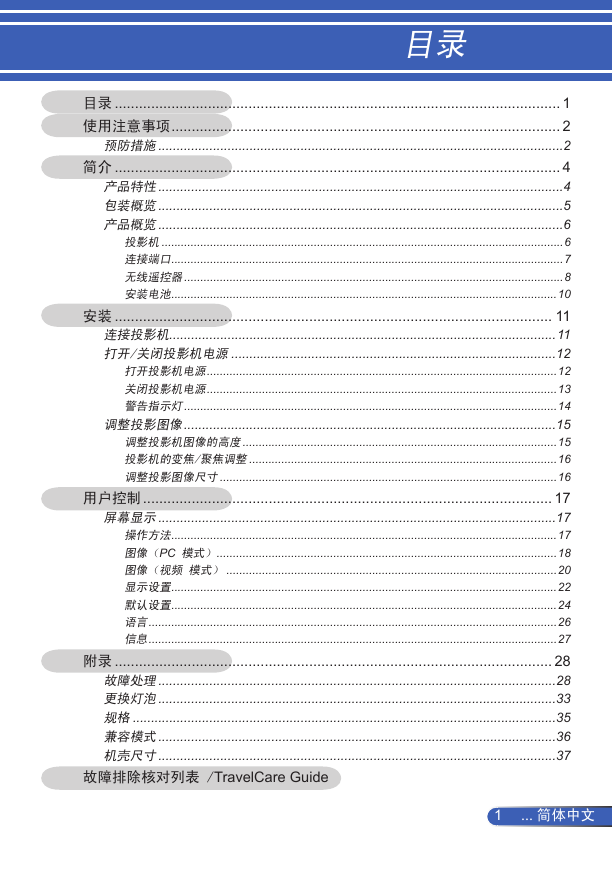

目录
目录 .............................................................................................................. 1
使用注意事项 ................................................................................................ 2
预防措施 ...............................................................................................................2
简介 .............................................................................................................. 4
产品特性 ...............................................................................................................4
包装概览 ...............................................................................................................5
产品概览 ...............................................................................................................6
投影机 ............................................................................................................................6
连接端口 .........................................................................................................................7
无线遥控器 .....................................................................................................................8
安装电池 .......................................................................................................................10
安装 ............................................................................................................ 11
连接投影机 ..........................................................................................................11
打开/关闭投影机电源 .........................................................................................12
打开投影机电源 ............................................................................................................12
关闭投影机电源 ............................................................................................................13
警告指示灯 ...................................................................................................................14
调整投影图像 ......................................................................................................15
调整投影机图像的高度 .................................................................................................15
投影机的变焦/聚焦调整 ...............................................................................................16
调整投影图像尺寸 ........................................................................................................16
用户控制 ..................................................................................................... 17
屏幕显示 .............................................................................................................17
操作方法 .......................................................................................................................17
图像（PC模式） .........................................................................................................18
图像（视频模式） ......................................................................................................20
显示设置 .......................................................................................................................22
默认设置 .......................................................................................................................24
语言 ..............................................................................................................................26
信息 ..............................................................................................................................27
附录 ............................................................................................................ 28
故障处理 .............................................................................................................28
更换灯泡 .............................................................................................................33
规格 ....................................................................................................................35
兼容模式 .............................................................................................................36
机壳尺寸 .............................................................................................................37
故障排除核对列表/TravelCare Guide
1
... 简体中文

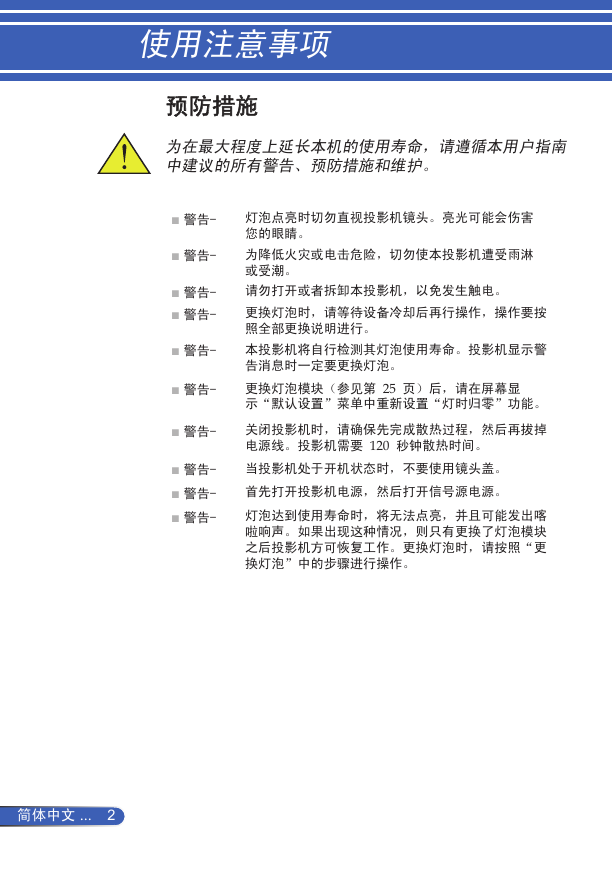

使用注意事项
预防措施
为在最大程度上延长本机的使用寿命，请遵循本用户指南
中建议的所有警告、预防措施和维护。
■ 警告-
■ 警告-
■ 警告-
■ 警告-
■ 警告-
■ 警告-
■ 警告-
■ 警告-
■ 警告-
■ 警告-
灯泡点亮时切勿直视投影机镜头。亮光可能会伤害
您的眼睛。
为降低火灾或电击危险，切勿使本投影机遭受雨淋
或受潮。
请勿打开或者拆卸本投影机，以免发生触电。
更换灯泡时，请等待设备冷却后再行操作，操作要按
照全部更换说明进行。
本投影机将自行检测其灯泡使用寿命。投影机显示警
告消息时一定要更换灯泡。
更换灯泡模块（参见第25页）后，请在屏幕显
示“默认设置”菜单中重新设置“灯时归零”功能。
关闭投影机时，请确保先完成散热过程，然后再拔掉
电源线。投影机需要120秒钟散热时间。
当投影机处于开机状态时，不要使用镜头盖。
首先打开投影机电源，然后打开信号源电源。
灯泡达到使用寿命时，将无法点亮，并且可能发出喀
啦响声。如果出现这种情况，则只有更换了灯泡模块
之后投影机方可恢复工作。更换灯泡时，请按照“更
换灯泡”中的步骤进行操作。
简体中文 ...
2
