华为P20Pro 原厂图 维修流程图 马达故障.pdf

第1页 / 共1页
资料共1页,全文预览结束

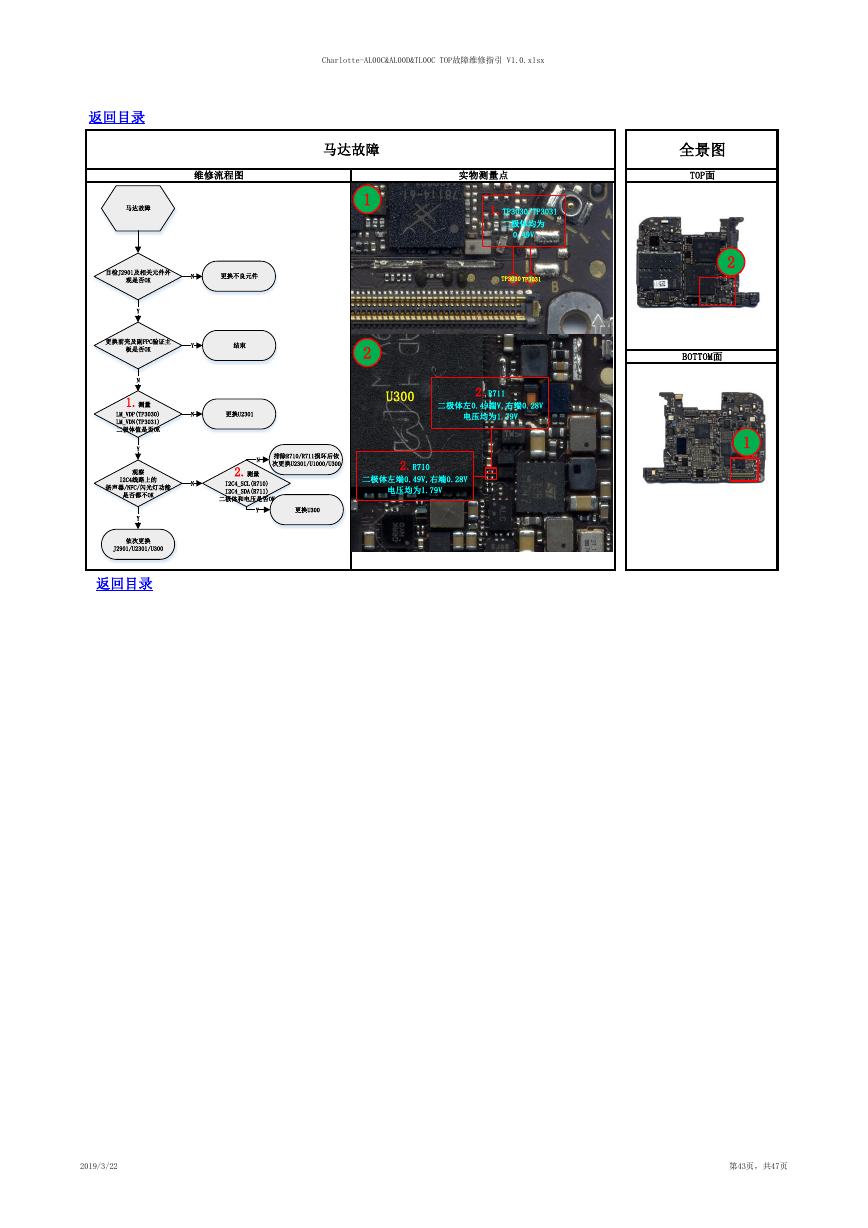

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 马达故障 维修流程图 实物测量点 全景图 TOP面 1.TP3030/TP3031 二极体均为 0.49V TP3030 TP3031 1 2 U300 2.R711 二极体左0.49端V,右端0.28V 电压均为1.79V 2.R710 二极体左端0.49V,右端0.28V 电压均为1.79V BOTTOM面 2 1 返回目录 2019/3/22 第43页,共47页 马达故障目检J2901及相关元件外观是否OK更换不良元件NY更换前壳及副FPC验证主板是否OK结束YN1.测量 LM_VDP(TP3030)LM_VDN(TP3031)二极体值是否OK更换U2301NY观察 I2C4线路上的扬声器/NFC/闪光灯功能是否都不OKN2.测量 I2C4_SCL(R710)I2C4_SDA(R711)二极体和电压是否OKN排除R710/R711损坏后依次更换U2301/U1000/U300更换U300YY依次更换J2901/U2301/U300
