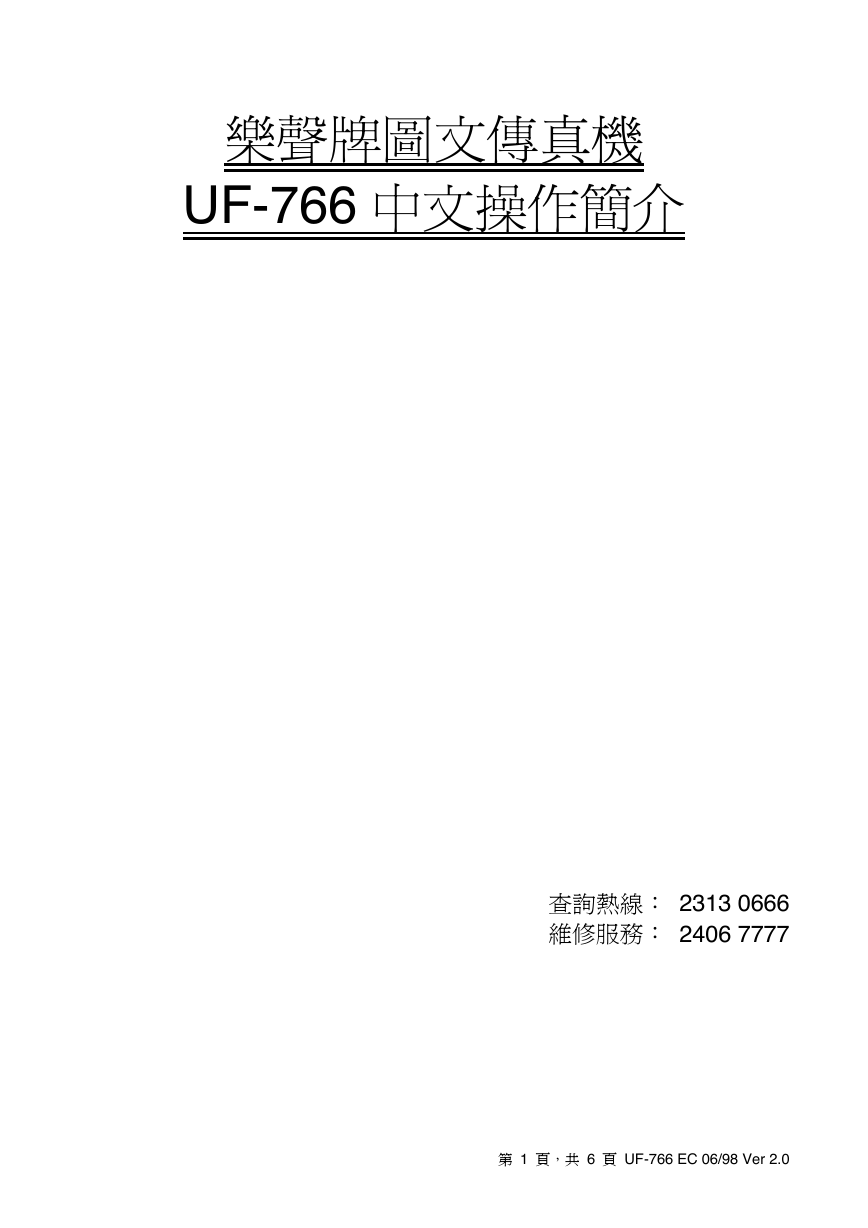

樂聲牌圖文傳真機 UF-766 ㆗文操作簡介查詢熱線： 2313 0666 維修服務： 2406 7777 第 1 頁，共 6 頁 UF-766 EC 06/98 Ver 2.0

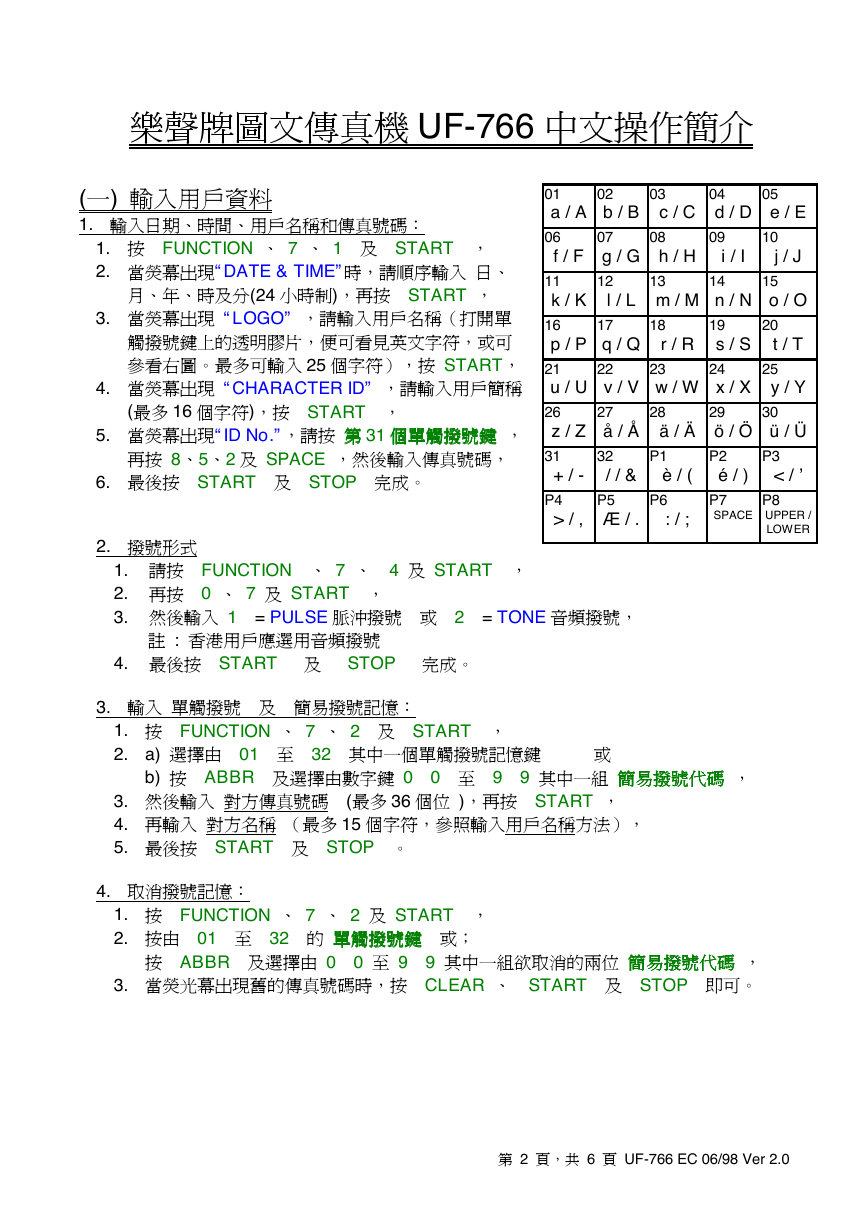

樂聲牌圖文傳真機 UF-766 ㆗文操作簡介 (㆒) 輸入用戶資料 1. 輸入日期、時間、用戶名稱和傳真號碼： 1. 按 FUNCTION 、 7 、 1 及 START ， 2. 當熒幕出現“DATE & TIME”時，請順序輸入日、月、年、時及分(24 小時制)，再按 START ， 3. 當熒幕出現 “LOGO” ，請輸入用戶名稱（打開單觸撥號鍵㆖的透明膠片，便可看見英文字符，或可參看右圖。最多可輸入 25 個字符），按 START， 4. 當熒幕出現 “CHARACTER ID” ，請輸入用戶簡稱 (最多 16 個字符)，按 START ， 5. 當熒幕出現“ID No.”，請按第第第第 31 個單觸撥號鍵個單觸撥號鍵，個單觸撥號鍵個單觸撥號鍵再按 8、5、2 及 SPACE ，然後輸入傳真號碼， 6. 最後按 START 及 STOP 完成。 2. 撥號形式 01 a / A 06 f / F 11 k / K 16 p / P 21 u / U 26 z / Z 31 + / - P4 > / , 02 b / B 07 g / G 12 l / L 17 q / Q 22 v / V 27 å / Å 32 / / & P5 Æ / . 03 c / C 08 h / H 13 m / M 18 r / R 23 w / W 28 ä / Ä P1 è / ( P6 : / ; 04 d / D 09 i / I 14 n / N 19 s / S 24 x / X 29 ö / Ö P2 é / ) P7 SPACE 05 e / E 10 j / J 15 o / O 20 t / T 25 y / Y 30 ü / Ü P3 < / ’ P8 UPPER / LOWER 1. 請按 FUNCTION 、 7 、 4 及 START ， 2. 再按 0 、 7 及 START ， 3. 然後輸入 1 = PULSE 脈沖撥號或 2 = TONE 音頻撥號，註 : 香港用戶應選用音頻撥號 4. 最後按 START 　及 STOP 　完成。 3. 輸入單觸撥號　及　簡易撥號記憶： 1. 按 FUNCTION 、 7 、 2 及 START ， 2. a) 選擇由 01 至 32 其㆗㆒個單觸撥號記憶鍵　　　或 b) 按 ABBR 及選擇由數字鍵 0 0 至 9 9 其㆗㆒組簡易撥號代碼簡易撥號代碼，簡易撥號代碼簡易撥號代碼 3. 然後輸入對方傳真號碼 (最多 36 個位 )，再按 START ， 4. 再輸入對方名稱（最多 15 個字符，參照輸入用戶名稱方法）， 5. 最後按 START 及 STOP 。 4. 取消撥號記憶： 1. 按 FUNCTION 、 7 、 2 及 START ， 2. 按由 01 至 32 的單觸撥號鍵單觸撥號鍵或；單觸撥號鍵單觸撥號鍵按 ABBR 及選擇由 0 0 至 9 9 其㆗㆒組欲取消的兩位簡易撥號代碼簡易撥號代碼，簡易撥號代碼簡易撥號代碼 3. 當熒光幕出現舊的傳真號碼時，按 CLEAR 、 START 及 STOP 即可。第 2 頁，共 6 頁 UF-766 EC 06/98 Ver 2.0

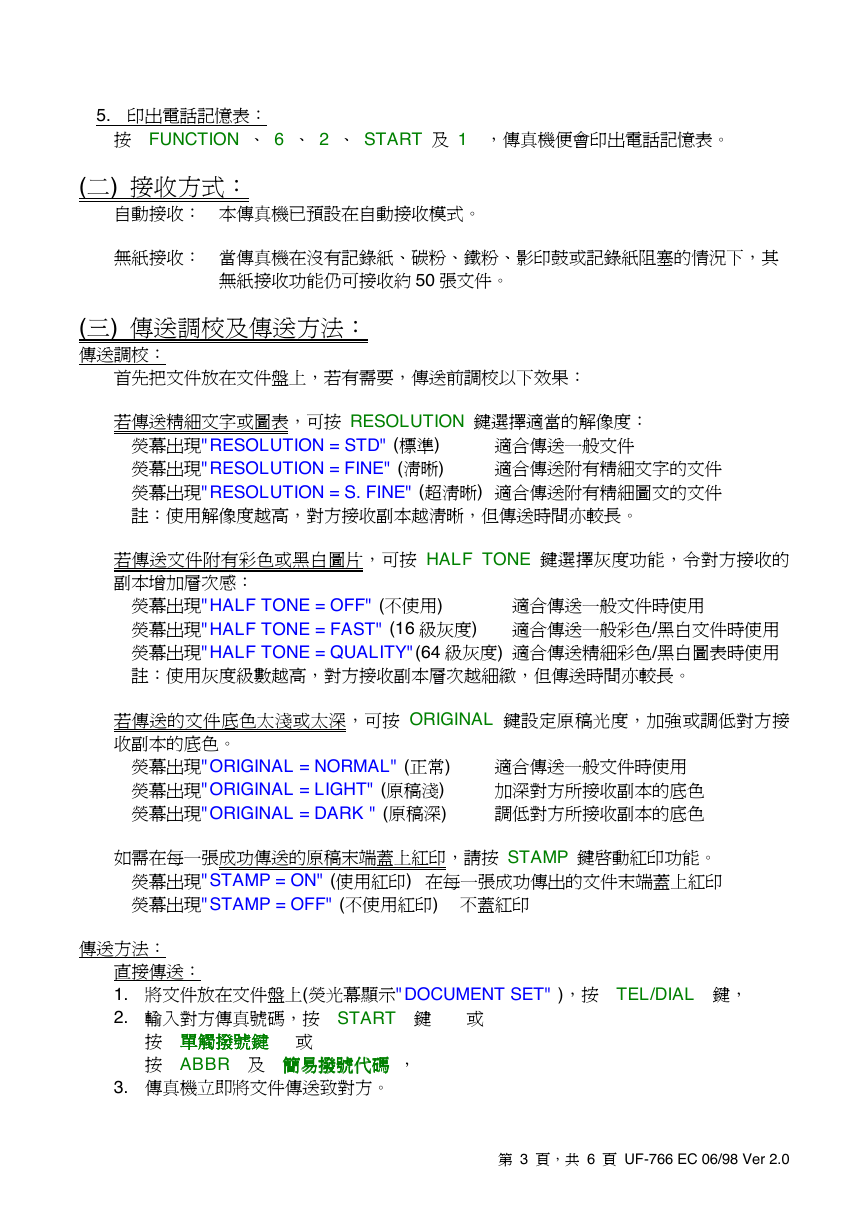

5. 印出電話記憶表：按 FUNCTION 、 6 、 2 、 START 及 1 ，傳真機便會印出電話記憶表。 (㆓) 接收方式：自動接收：本傳真機已預設在自動接收模式。無紙接收：當傳真機在沒有記錄紙、碳粉、鐵粉、影印鼓或記錄紙阻塞的情況㆘，其無紙接收功能仍可接收約 50 張文件。 (㆔) 傳送調校及傳送方法：傳送調校：首先把文件放在文件盤㆖，若有需要，傳送前調校以㆘效果：若傳送精細文字或圖表，可按 RESOLUTION 鍵選擇適當的解像度：熒幕出現"RESOLUTION = STD" (標準) 適合傳送㆒般文件熒幕出現"RESOLUTION = FINE" (清晰) 適合傳送附有精細文字的文件熒幕出現"RESOLUTION = S. FINE" (超清晰) 適合傳送附有精細圖文的文件註：使用解像度越高，對方接收副本越清晰，但傳送時間亦較長。若傳送文件附有彩色或黑白圖片，可按 HALF TONE 鍵選擇灰度功能，令對方接收的副本增加層次感：熒幕出現"HALF TONE = OFF" (不使用) 適合傳送㆒般文件時使用熒幕出現"HALF TONE = FAST" (16 級灰度) 適合傳送㆒般彩色/黑白文件時使用熒幕出現"HALF TONE = QUALITY"(64 級灰度) 適合傳送精細彩色/黑白圖表時使用註：使用灰度級數越高，對方接收副本層次越細緻，但傳送時間亦較長。若傳送的文件底色太淺或太深，可按 ORIGINAL 鍵設定原稿光度，加強或調低對方接收副本的底色。熒幕出現"ORIGINAL = NORMAL" (正常) 熒幕出現"ORIGINAL = LIGHT" (原稿淺) 熒幕出現"ORIGINAL = DARK " (原稿深) 適合傳送㆒般文件時使用加深對方所接收副本的底色調低對方所接收副本的底色如需在每㆒張成功傳送的原稿末端蓋㆖紅印，請按 STAMP 鍵啟動紅印功能。熒幕出現"STAMP = ON" (使用紅印) 在每㆒張成功傳出的文件末端蓋㆖紅印熒幕出現"STAMP = OFF" (不使用紅印) 不蓋紅印傳送方法：直接傳送： 1. 將文件放在文件盤㆖(熒光幕顯示"DOCUMENT SET" )，按 TEL/DIAL 鍵， 2. 輸入對方傳真號碼，按 START 鍵或按單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵按 ABBR 及簡易撥號代碼簡易撥號代碼，簡易撥號代碼簡易撥號代碼 3. 傳真機立即將文件傳送致對方。第 3 頁，共 6 頁 UF-766 EC 06/98 Ver 2.0

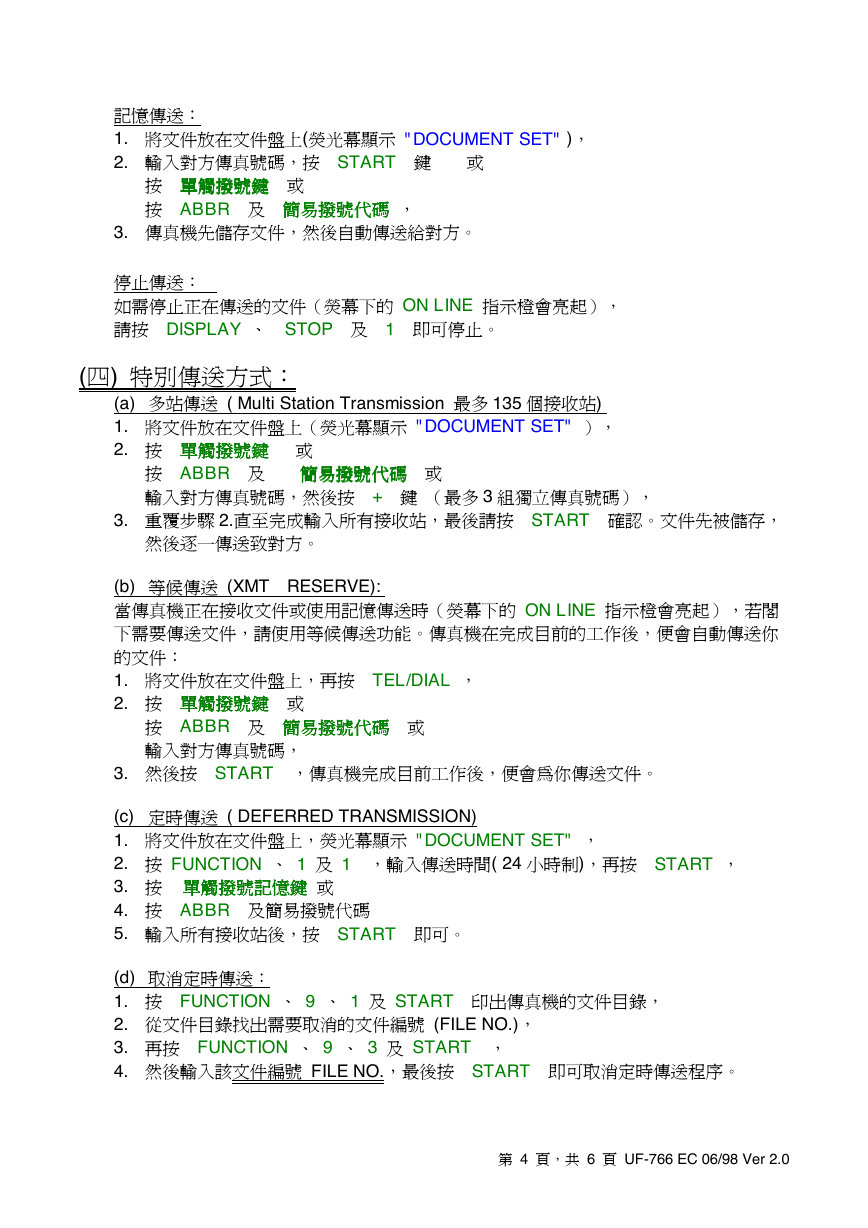

記憶傳送： 1. 將文件放在文件盤㆖(熒光幕顯示 "DOCUMENT SET" )， 2. 輸入對方傳真號碼，按 START 鍵或按單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵按 ABBR 及簡易撥號代碼簡易撥號代碼，簡易撥號代碼簡易撥號代碼 3. 傳真機先儲存文件，然後自動傳送給對方。停止傳送：如需停止正在傳送的文件（熒幕㆘的 ON LINE 指示橙會亮起），請按 DISPLAY 、 STOP 及 1 即可停止。 (㆕) 特別傳送方式： (a) 多站傳送 ( Multi Station Transmission 最多 135 個接收站) 1. 將文件放在文件盤㆖（熒光幕顯示 "DOCUMENT SET" ）， 2. 按　單觸撥號鍵單觸撥號鍵　或單觸撥號鍵單觸撥號鍵按 ABBR 及　　簡易撥號代碼簡易撥號代碼或簡易撥號代碼簡易撥號代碼輸入對方傳真號碼，然後按 + 鍵（最多 3 組獨立傳真號碼）， 3. 重覆步驟 2.直至完成輸入所有接收站，最後請按 START 確認。文件先被儲存，然後逐㆒傳送致對方。 (b) 等候傳送 (XMT RESERVE): 當傳真機正在接收文件或使用記憶傳送時（熒幕㆘的 ON LINE 指示橙會亮起），若閣 ㆘需要傳送文件，請使用等候傳送功能。傳真機在完成目前的工作後，便會自動傳送你的文件： 1. 將文件放在文件盤㆖，再按 TEL/DIAL ， 2. 按單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵按 ABBR 及簡易撥號代碼簡易撥號代碼或簡易撥號代碼簡易撥號代碼輸入對方傳真號碼， 3. 然後按 START ，傳真機完成目前工作後，便會為你傳送文件。 (c) 定時傳送 ( DEFERRED TRANSMISSION) 1. 將文件放在文件盤㆖，熒光幕顯示 "DOCUMENT SET" ， 2. 按 FUNCTION 、 1 及 1 ，輸入傳送時間( 24 小時制)，再按 START ， 3. 按單觸撥號記憶鍵單觸撥號記憶鍵或單觸撥號記憶鍵單觸撥號記憶鍵 4. 按 ABBR 及簡易撥號代碼 5. 輸入所有接收站後，按 START 即可。 (d) 取消定時傳送： 1. 按 FUNCTION 、 9 、 1 及 START 印出傳真機的文件目錄， 2. 從文件目錄找出需要取消的文件編號 (FILE NO.)， 3. 再按 FUNCTION 、 9 、 3 及 START ， 4. 然後輸入該文件編號 FILE NO.，最後按 START 即可取消定時傳送程序。第 4 頁，共 6 頁 UF-766 EC 06/98 Ver 2.0

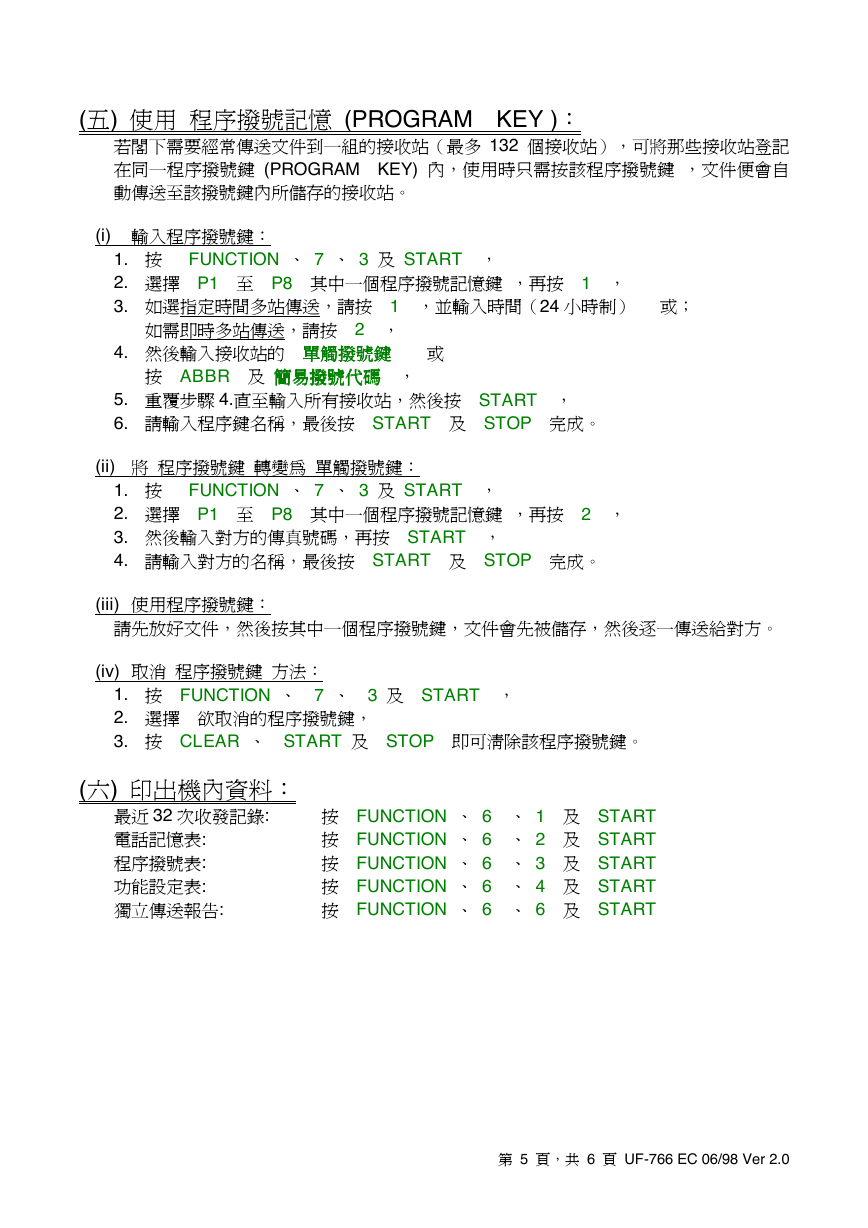

(五) 使用程序撥號記憶 (PROGRAM KEY )：若閣㆘需要經常傳送文件到㆒組的接收站（最多 132 個接收站），可將那些接收站登記在同㆒程序撥號鍵 (PROGRAM KEY) 內，使用時只需按該程序撥號鍵，文件便會自動傳送至該撥號鍵內所儲存的接收站。 (i) 輸入程序撥號鍵： 1. 按 FUNCTION 、 7 、 3 及 START ， 2. 選擇 P1 至 P8 其㆗㆒個程序撥號記憶鍵，再按 1 ， 3. 如選指定時間多站傳送，請按 1 ，並輸入時間（24 小時制）或；如需即時多站傳送，請按 2 ， 4. 然後輸入接收站的單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵按 ABBR 及簡易撥號代碼簡易撥號代碼，簡易撥號代碼簡易撥號代碼 5. 重覆步驟 4.直至輸入所有接收站，然後按 START ， 6. 請輸入程序鍵名稱，最後按 START 及 STOP 完成。 (ii) 將程序撥號鍵轉變為單觸撥號鍵： 1. 按 FUNCTION 、 7 、 3 及 START ， 2. 選擇 P1 至 P8 其㆗㆒個程序撥號記憶鍵，再按 2 ， 3. 然後輸入對方的傳真號碼，再按 START ， 4. 請輸入對方的名稱，最後按 START 及 STOP 完成。 (iii) 使用程序撥號鍵：請先放好文件，然後按其㆗㆒個程序撥號鍵，文件會先被儲存，然後逐㆒傳送給對方。 (iv) 取消程序撥號鍵方法： 1. 按 FUNCTION 、 7 、 3 及 START ， 2. 選擇欲取消的程序撥號鍵， 3. 按 CLEAR 、 START 及 STOP 即可清除該程序撥號鍵。 (六) 印出機內資料：最近 32 次收發記錄: 電話記憶表: 程序撥號表: 功能設定表: 獨立傳送報告: 按 FUNCTION 、 6 、 1 及 START 按 FUNCTION 、 6 、 2 及 START 按 FUNCTION 、 6 、 3 及 START 按 FUNCTION 、 6 、 4 及 START 按 FUNCTION 、 6 、 6 及 START 第 5 頁，共 6 頁 UF-766 EC 06/98 Ver 2.0

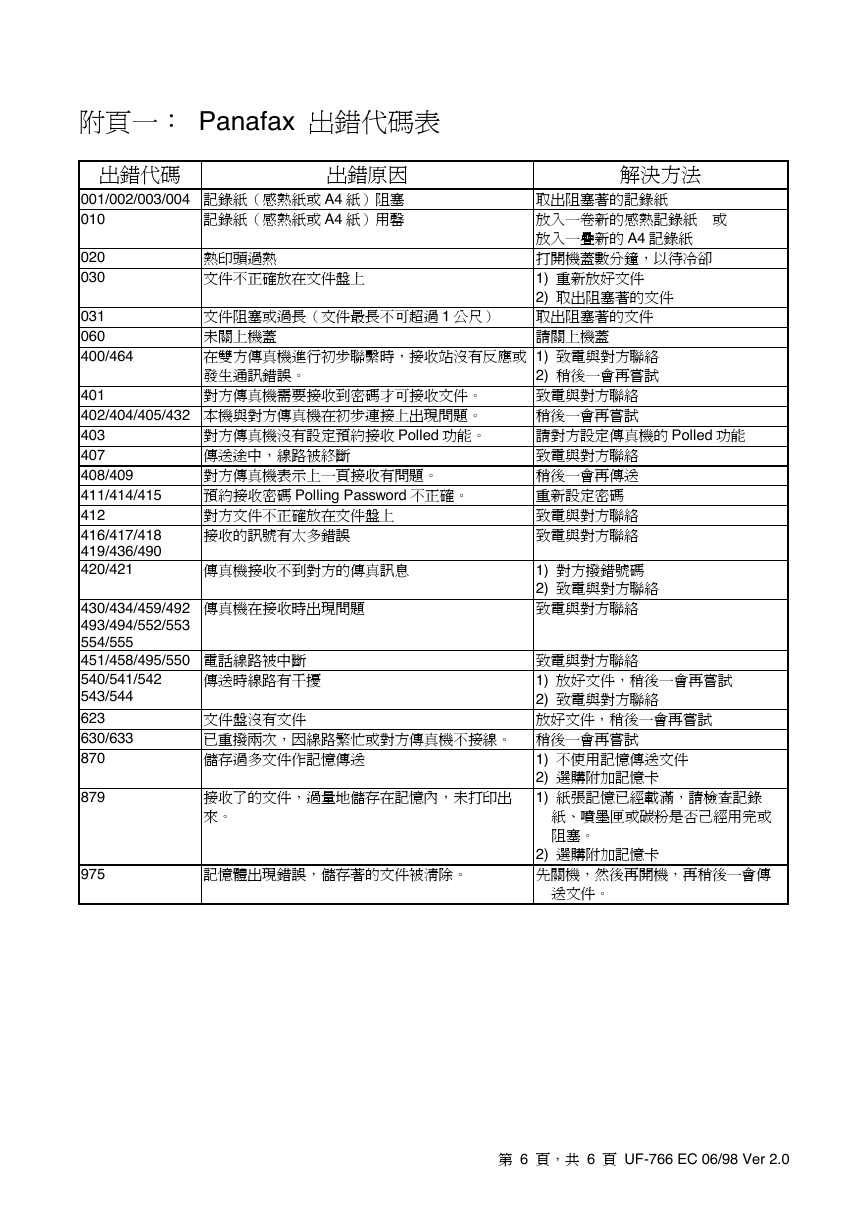

附頁㆒： Panafax 出錯代碼表出錯代碼出錯原因 001/002/003/004 記錄紙（感熱紙或 A4 紙）阻塞 010 記錄紙（感熱紙或 A4 紙）用罄 020 030 熱印頭過熱文件不正確放在文件盤㆖ 031 060 400/464 文件阻塞或過長（文件最長不可超過 1 公尺）未關㆖機蓋在雙方傳真機進行初步聯繫時，接收站沒有反應或發生通訊錯誤。 401 對方傳真機需要接收到密碼才可接收文件。 402/404/405/432 本機與對方傳真機在初步連接㆖出現問題。 403 對方傳真機沒有設定預約接收 Polled 功能。 407 傳送途㆗，線路被終斷 408/409 對方傳真機表示㆖㆒頁接收有問題。 411/414/415 預約接收密碼 Polling Password 不正確。 412 對方文件不正確放在文件盤㆖ 416/417/418 接收的訊號有太多錯誤 419/436/490 420/421 傳真機接收不到對方的傳真訊息解決方法取出阻塞著的記錄紙放入㆒卷新的感熱記錄紙或放入㆒疊新的 A4 記錄紙打開機蓋數分鐘，以待冷卻 1) 重新放好文件 2) 取出阻塞著的文件取出阻塞著的文件請關㆖機蓋 1) 致電與對方聯絡 2) 稍後㆒會再嘗試致電與對方聯絡稍後㆒會再嘗試請對方設定傳真機的 Polled 功能致電與對方聯絡稍後㆒會再傳送重新設定密碼致電與對方聯絡致電與對方聯絡 1) 對方撥錯號碼 2) 致電與對方聯絡致電與對方聯絡致電與對方聯絡 1) 放好文件，稍後㆒會再嘗試 2) 致電與對方聯絡放好文件，稍後㆒會再嘗試 1) 不使用記憶傳送文件 2) 選購附加記憶卡 1) 紙張記憶已經載滿，請檢查記錄紙、噴墨匣或碳粉是否己經用完或阻塞。 2) 選購附加記憶卡先關機，然後再開機，再稍後㆒會傳送文件。第 6 頁，共 6 頁 UF-766 EC 06/98 Ver 2.0 傳真機在接收時出現問題 430/434/459/492 493/494/552/553 554/555 451/458/495/550 電話線路被㆗斷 540/541/542 543/544 623 630/633 870 傳送時線路有干擾文件盤沒有文件已重撥兩次，因線路繁忙或對方傳真機不接線。稍後㆒會再嘗試儲存過多文件作記憶傳送 879 975 接收了的文件，過量㆞儲存在記憶內，未打印出來。記憶體出現錯誤，儲存著的文件被清除。
