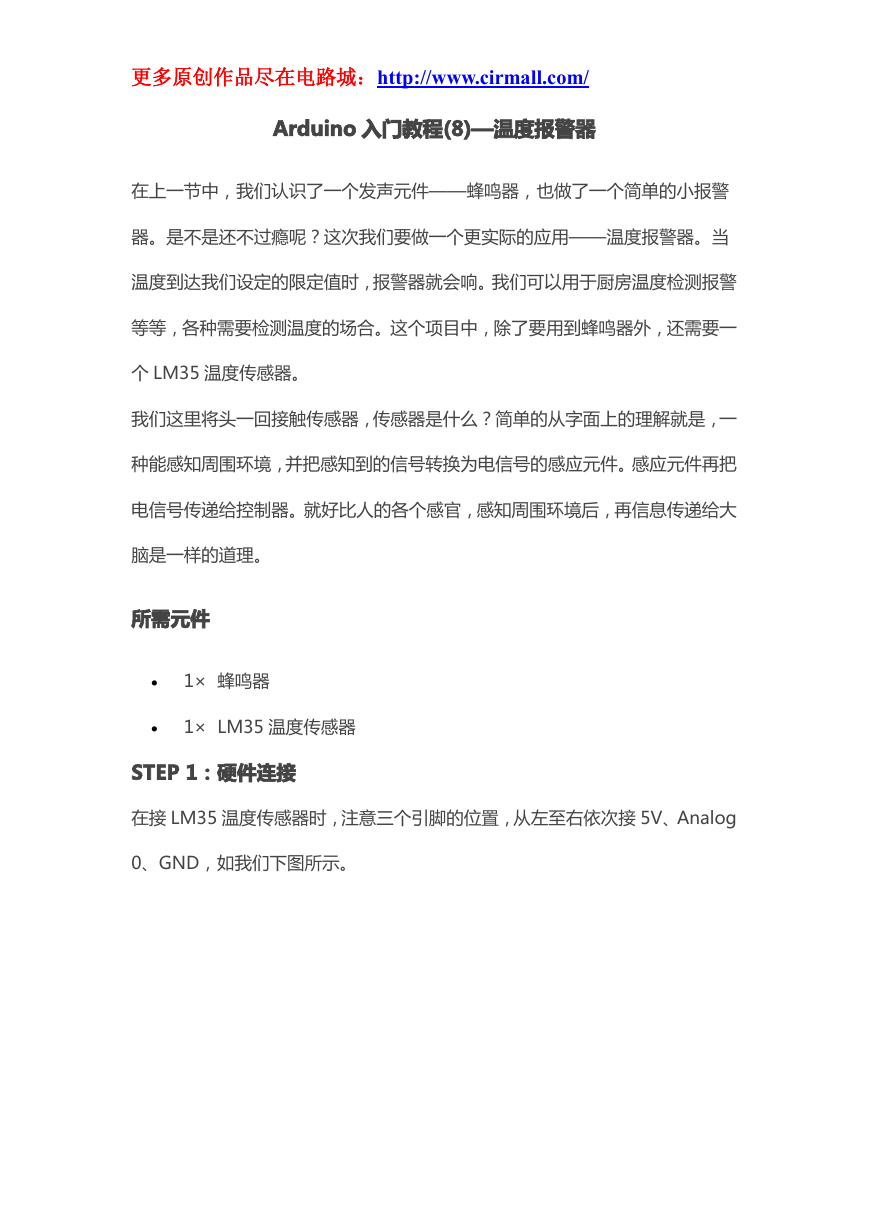

更多原创作品尽在电路城：http://www.cirmall.com/ Arduino 入门教程(8)—温度报警器在上一节中，我们认识了一个发声元件——蜂鸣器，也做了一个简单的小报警器。是不是还不过瘾呢？这次我们要做一个更实际的应用——温度报警器。当温度到达我们设定的限定值时，报警器就会响。我们可以用于厨房温度检测报警等等，各种需要检测温度的场合。这个项目中，除了要用到蜂鸣器外，还需要一个 LM35 温度传感器。我们这里将头一回接触传感器，传感器是什么？简单的从字面上的理解就是，一种能感知周围环境，并把感知到的信号转换为电信号的感应元件。感应元件再把电信号传递给控制器。就好比人的各个感官，感知周围环境后，再信息传递给大脑是一样的道理。所需元件   1× 蜂鸣器 1× LM35 温度传感器 STEP 1：硬件连接在接 LM35 温度传感器时，注意三个引脚的位置，从左至右依次接 5V、Analog 0、GND，如我们下图所示。

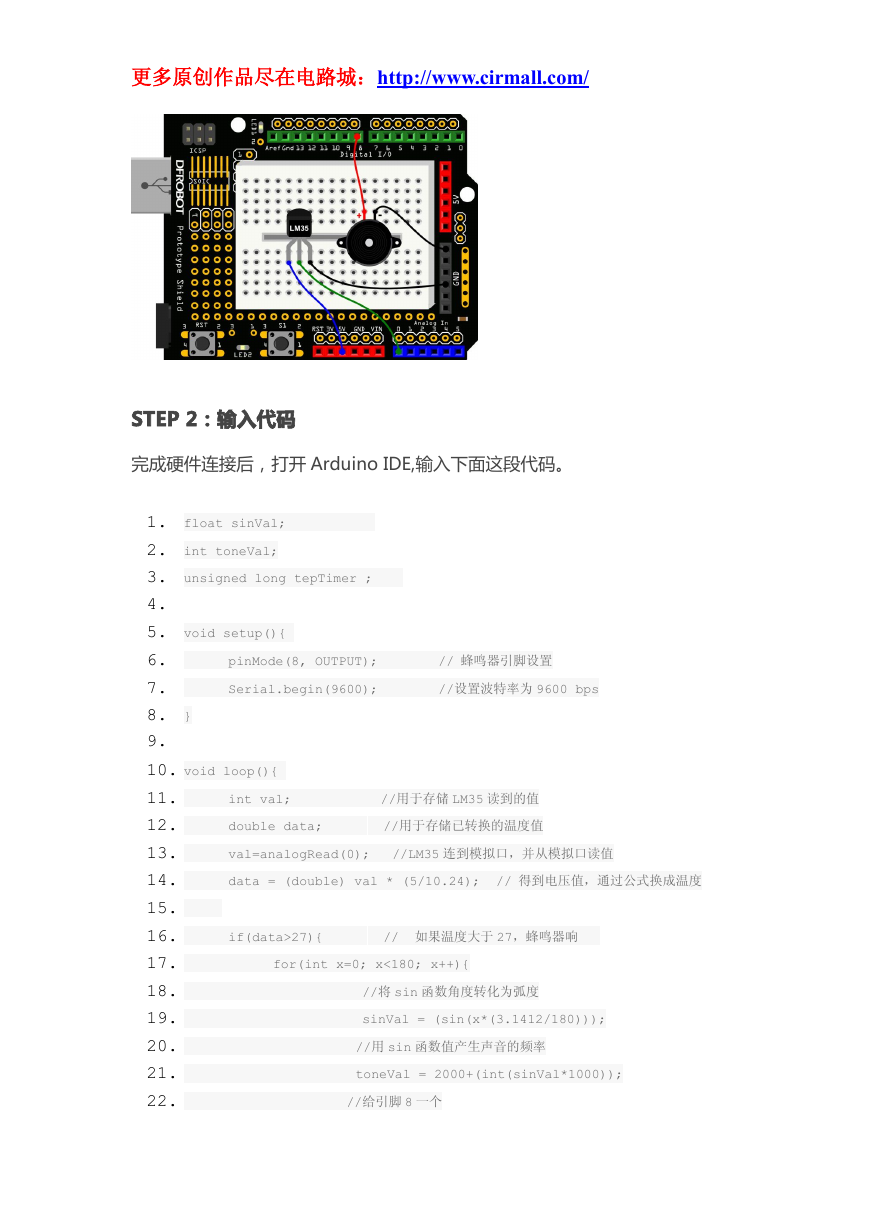

更多原创作品尽在电路城：http://www.cirmall.com/ STEP 2：输入代码完成硬件连接后，打开 Arduino IDE,输入下面这段代码。 pinMode(8, OUTPUT); Serial.begin(9600); 1. float sinVal; 2. int toneVal; 3. unsigned long tepTimer ; 4. 5. void setup(){ 6. 7. 8. } 9. 10. void loop(){ 11. int val; 12. double data; 13. val=analogRead(0); 14. data = (double) val * (5/10.24); 15. 16. 17. 18. 19. 20. 21. 22. for(int x=0; x<180; x++){ if(data>27){ // 如果温度大于 27，蜂鸣器响 //将 sin 函数角度转化为弧度 sinVal = (sin(x*(3.1412/180))); //用 sin 函数值产生声音的频率 toneVal = 2000+(int(sinVal*1000)); //给引脚 8 一个 // 蜂鸣器引脚设置 //设置波特率为 9600 bps //用于存储 LM35 读到的值 //用于存储已转换的温度值 //LM35 连到模拟口，并从模拟口读值 // 得到电压值，通过公式换成温度

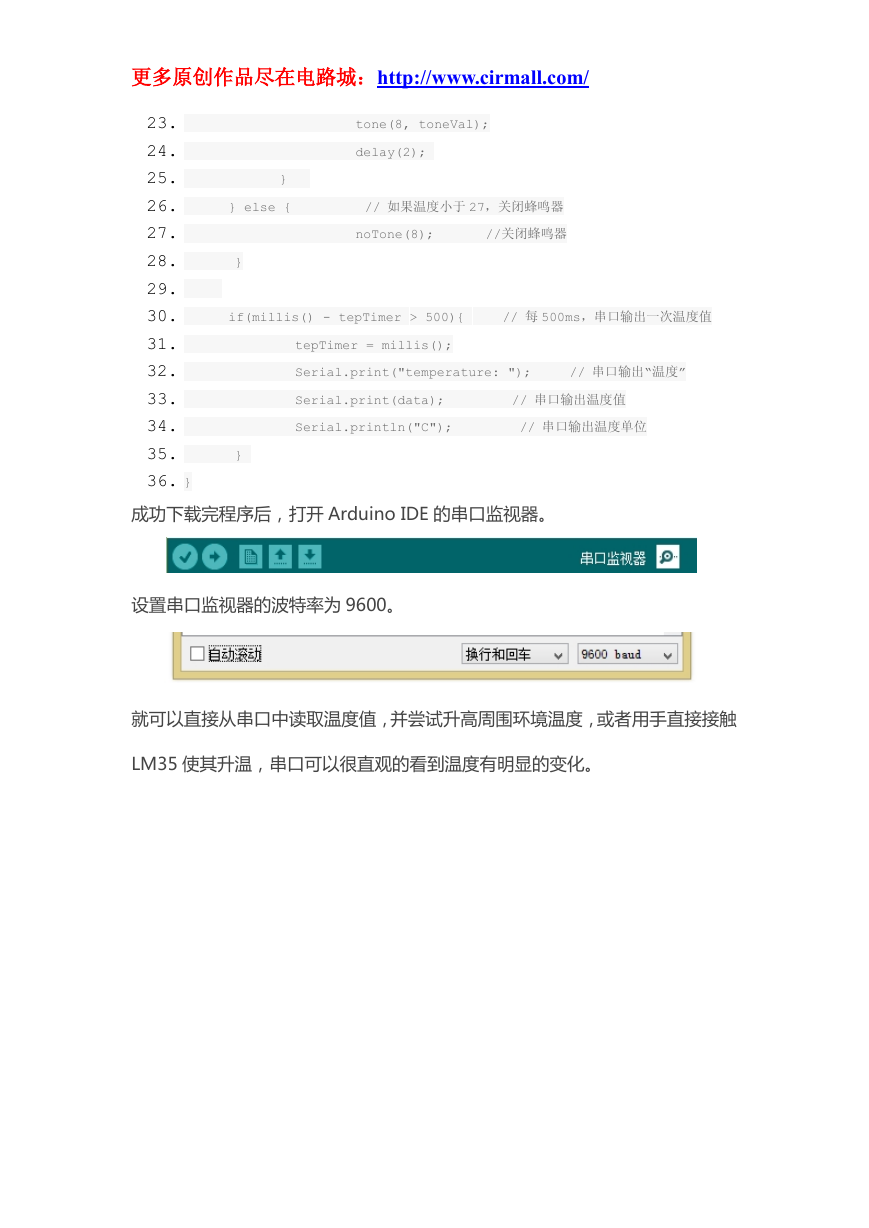

更多原创作品尽在电路城：http://www.cirmall.com/ 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. } tone(8, toneVal); delay(2); // 如果温度小于 27，关闭蜂鸣器 noTone(8); //关闭蜂鸣器 } } else { } if(millis() - tepTimer > 500){ // 每 500ms，串口输出一次温度值 tepTimer = millis(); Serial.print("temperature: "); Serial.print(data); Serial.println("C"); // 串口输出“温度” // 串口输出温度值 // 串口输出温度单位 } 成功下载完程序后，打开 Arduino IDE 的串口监视器。设置串口监视器的波特率为 9600。就可以直接从串口中读取温度值，并尝试升高周围环境温度，或者用手直接接触 LM35 使其升温，串口可以很直观的看到温度有明显的变化。

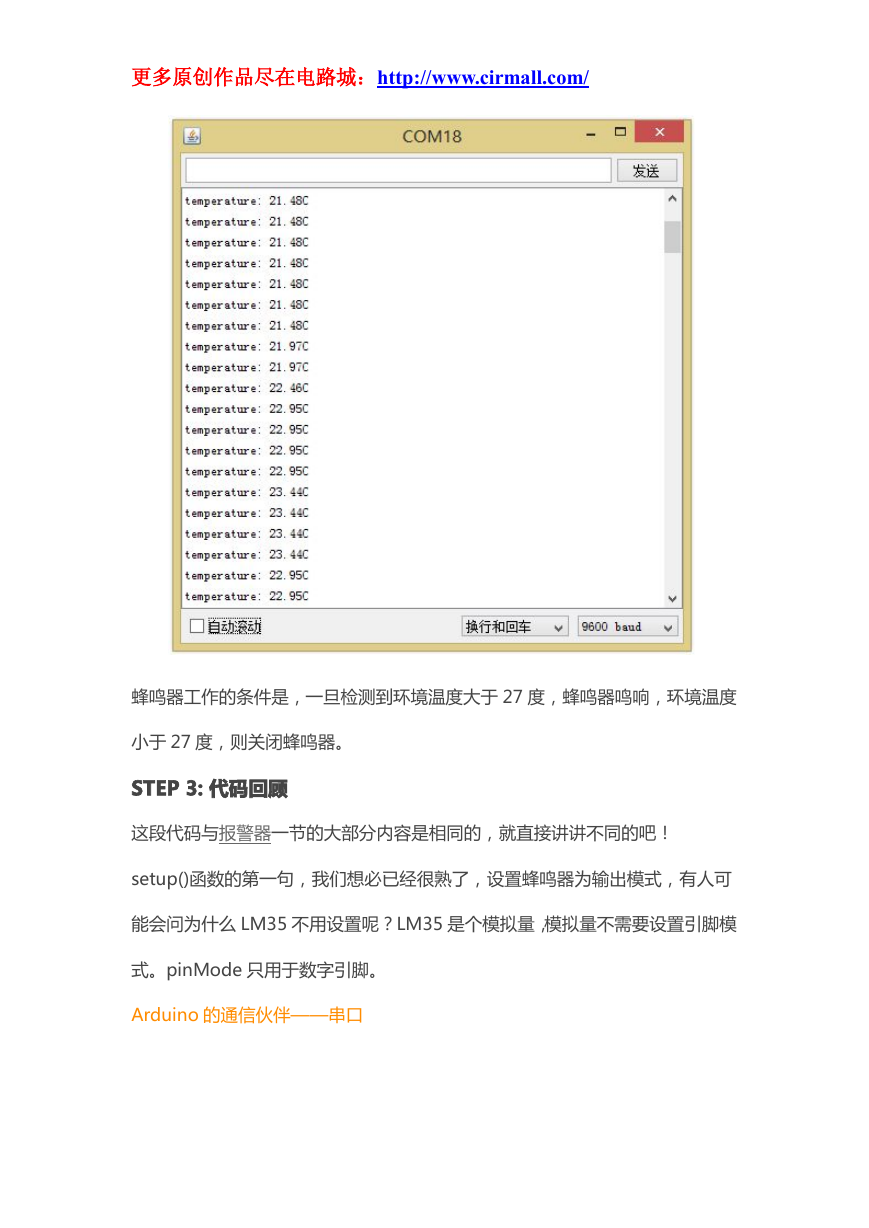

更多原创作品尽在电路城：http://www.cirmall.com/ 蜂鸣器工作的条件是，一旦检测到环境温度大于 27 度，蜂鸣器鸣响，环境温度小于 27 度，则关闭蜂鸣器。 STEP 3: 代码回顾这段代码与报警器一节的大部分内容是相同的，就直接讲讲不同的吧！ setup()函数的第一句，我们想必已经很熟了，设置蜂鸣器为输出模式，有人可能会问为什么 LM35 不用设置呢？LM35 是个模拟量，模拟量不需要设置引脚模式。pinMode 只用于数字引脚。 Arduino 的通信伙伴——串口

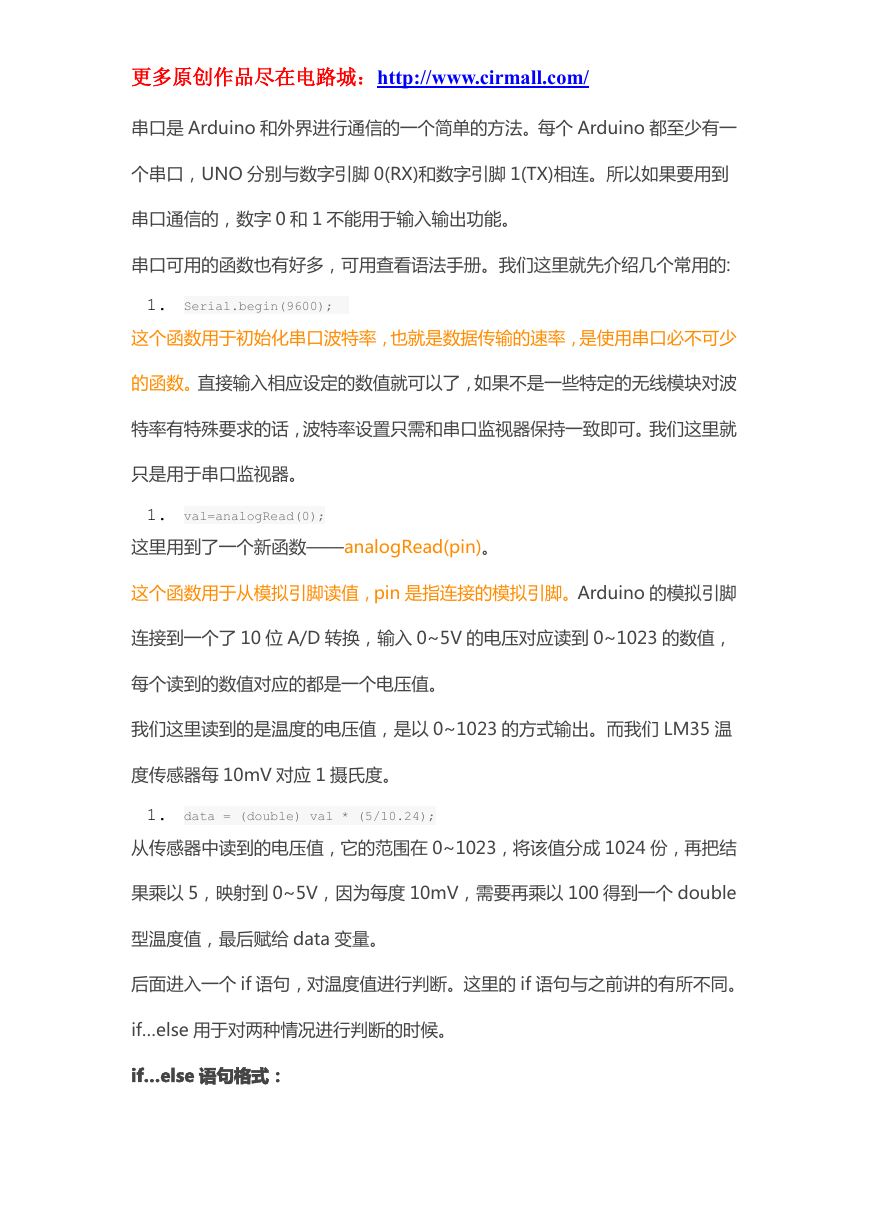

更多原创作品尽在电路城：http://www.cirmall.com/ 串口是 Arduino 和外界进行通信的一个简单的方法。每个 Arduino 都至少有一个串口，UNO 分别与数字引脚 0(RX)和数字引脚 1(TX)相连。所以如果要用到串口通信的，数字 0 和 1 不能用于输入输出功能。串口可用的函数也有好多，可用查看语法手册。我们这里就先介绍几个常用的: 1. Serial.begin(9600); 这个函数用于初始化串口波特率，也就是数据传输的速率，是使用串口必不可少的函数。直接输入相应设定的数值就可以了，如果不是一些特定的无线模块对波特率有特殊要求的话，波特率设置只需和串口监视器保持一致即可。我们这里就只是用于串口监视器。 1. val=analogRead(0); 这里用到了一个新函数——analogRead(pin)。这个函数用于从模拟引脚读值，pin 是指连接的模拟引脚。Arduino 的模拟引脚连接到一个了 10 位 A/D 转换，输入 0~5V 的电压对应读到 0~1023 的数值，每个读到的数值对应的都是一个电压值。我们这里读到的是温度的电压值，是以 0~1023 的方式输出。而我们 LM35 温度传感器每 10mV 对应 1 摄氏度。 1. data = (double) val * (5/10.24); 从传感器中读到的电压值，它的范围在 0~1023，将该值分成 1024 份，再把结果乘以 5，映射到 0~5V，因为每度 10mV，需要再乘以 100 得到一个 double 型温度值，最后赋给 data 变量。后面进入一个 if 语句，对温度值进行判断。这里的 if 语句与之前讲的有所不同。 if…else 用于对两种情况进行判断的时候。 if…else 语句格式：

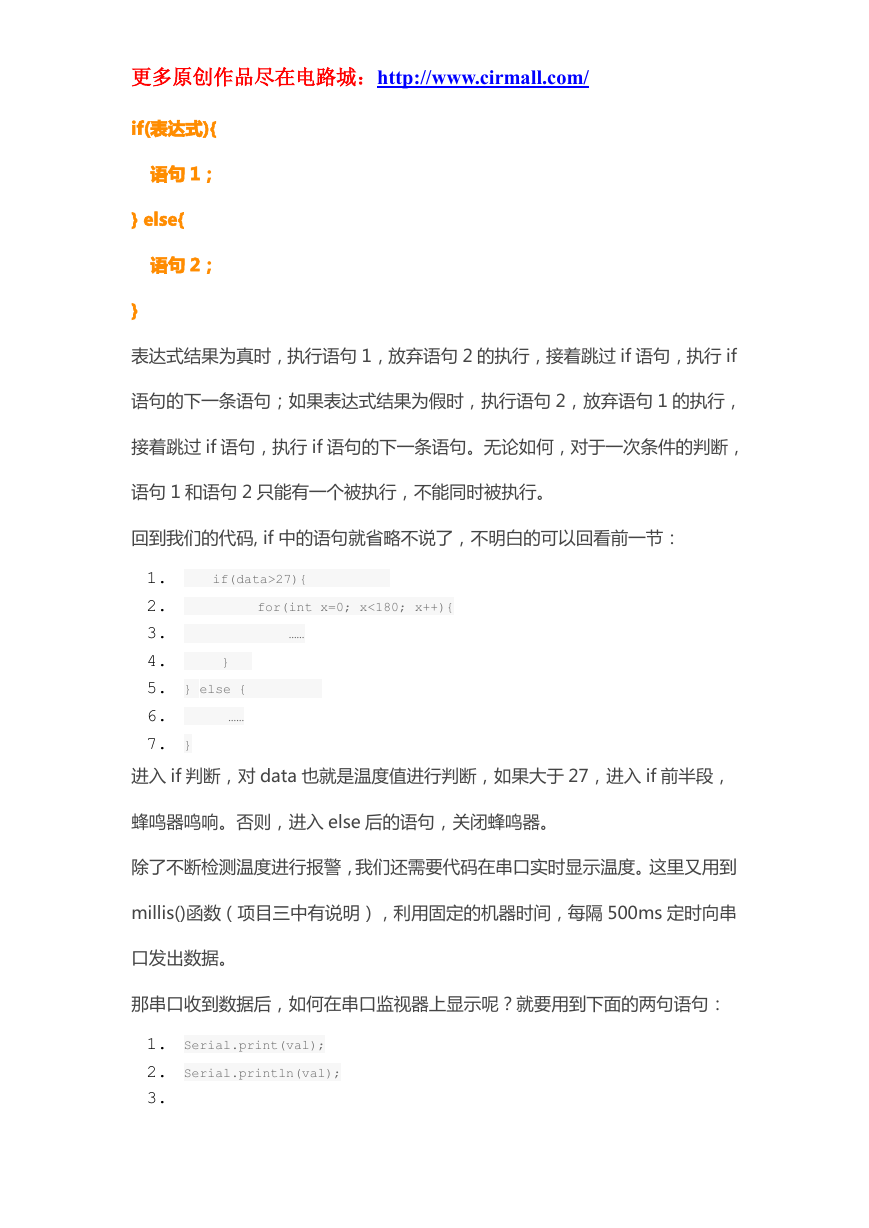

更多原创作品尽在电路城：http://www.cirmall.com/ if(表达式){ 语句 1； } else{ 语句 2； } 表达式结果为真时，执行语句 1，放弃语句 2 的执行，接着跳过 if 语句，执行 if 语句的下一条语句；如果表达式结果为假时，执行语句 2，放弃语句 1 的执行，接着跳过 if 语句，执行 if 语句的下一条语句。无论如何，对于一次条件的判断，语句 1 和语句 2 只能有一个被执行，不能同时被执行。回到我们的代码, if 中的语句就省略不说了，不明白的可以回看前一节： if(data>27){ for(int x=0; x<180; x++){ …… 1. 2. 3. 4. 5. } else { 6. …… 7. } } 进入 if 判断，对 data 也就是温度值进行判断，如果大于 27，进入 if 前半段，蜂鸣器鸣响。否则，进入 else 后的语句，关闭蜂鸣器。除了不断检测温度进行报警，我们还需要代码在串口实时显示温度。这里又用到 millis()函数（项目三中有说明），利用固定的机器时间，每隔 500ms 定时向串口发出数据。那串口收到数据后，如何在串口监视器上显示呢？就要用到下面的两句语句： 1. Serial.print(val); 2. Serial.println(val); 3.

更多原创作品尽在电路城：http://www.cirmall.com/ print()的解释是，以我们可读的 ASCII 形式从串口输出。这条命令有多种形式：（1）数字则是以位形式输出（例 1）（2）浮点型数据输出时只保留小数点后两位（例 2）（3）字符和字符串则原样输出，字符需要加单引号（例 3），字符串需要加双引号（例 4）。例如：（1）Serial.print(78); 输出“78” （2）Serial.print(1.23456); 输出“1.23” （3）Serial.print(‘N’); 输出“N” （4）Serial.print(“Hello world.”); 输出“Hello world.” 不仅有我们上面这种形式输出，还可以以进制形式输出，可以参看语法手册。 println()与 print()区别就是，println()比 print()多了回车换行，其他完全相同。串口监视器输出还有一条语句比较常见的是 Serial.write(),它不是以 ASCII 形式输出，而是以字节形式输出，感兴趣的可以查看语法手册。代码中，可能有一处会不太明白： 1. Serial.print(data); 有人会问，data 不是字符串吗？怎么输出是数字呢？不要忘了，这是我们前面定义的变量，它其实就是代表数字，输出当然就是数字啦！ STEP 4: 硬件回顾 LM35

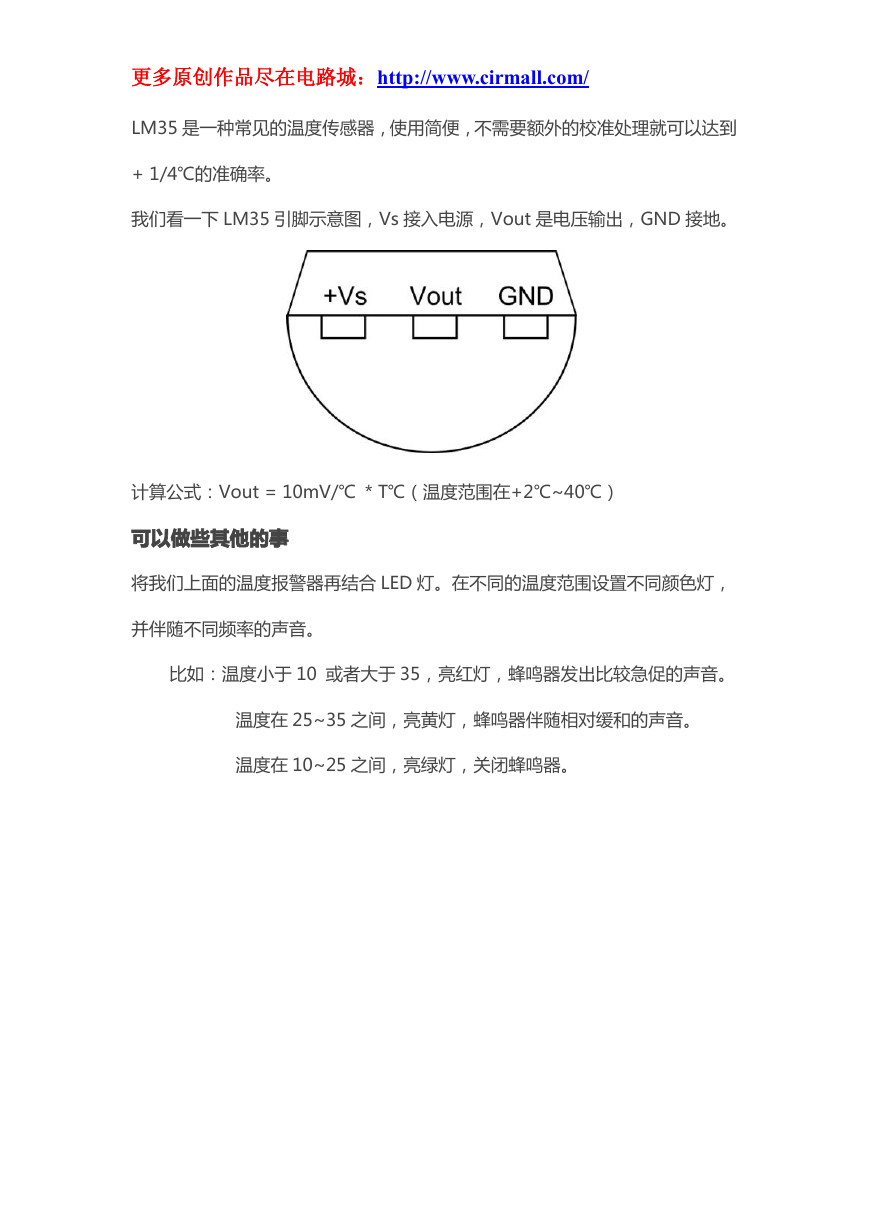

更多原创作品尽在电路城：http://www.cirmall.com/ LM35 是一种常见的温度传感器，使用简便，不需要额外的校准处理就可以达到 + 1/4℃的准确率。我们看一下 LM35 引脚示意图，Vs 接入电源，Vout 是电压输出，GND 接地。计算公式：Vout = 10mV/℃ * T℃（温度范围在+2℃~40℃）可以做些其他的事将我们上面的温度报警器再结合 LED 灯。在不同的温度范围设置不同颜色灯，并伴随不同频率的声音。比如：温度小于 10 或者大于 35，亮红灯，蜂鸣器发出比较急促的声音。温度在 25~35 之间，亮黄灯，蜂鸣器伴随相对缓和的声音。温度在 10~25 之间，亮绿灯，关闭蜂鸣器。
