HFSS微波器件设计分析实例—中文视频教程实例五：3dB Wilkinson 功分器HFSS分析设计微信扫一扫，关注我们李明洋老师微信易迪拓培训微信

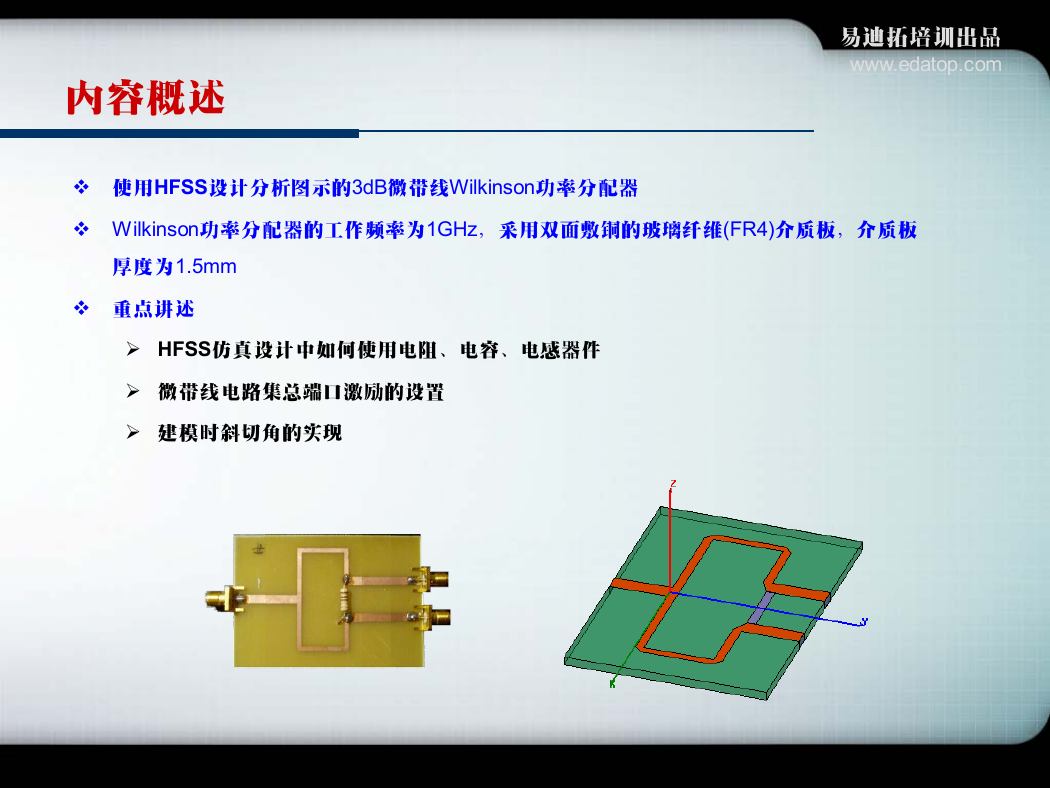

内容概述易迪拓培训出品 www.edatop.com  使用HFSS设计分析图示的3dB微带线Wilkinson功率分配器  Wilkinson功率分配器的工作频率为1GHz，采用双面敷铜的玻璃纤维(FR4)介质板，介质板厚度为1.5mm  重点讲述  HFSS仿真设计中如何使用电阻、电容、电感器件  微带线电路集总端口激励的设置  建模时斜切角的实现

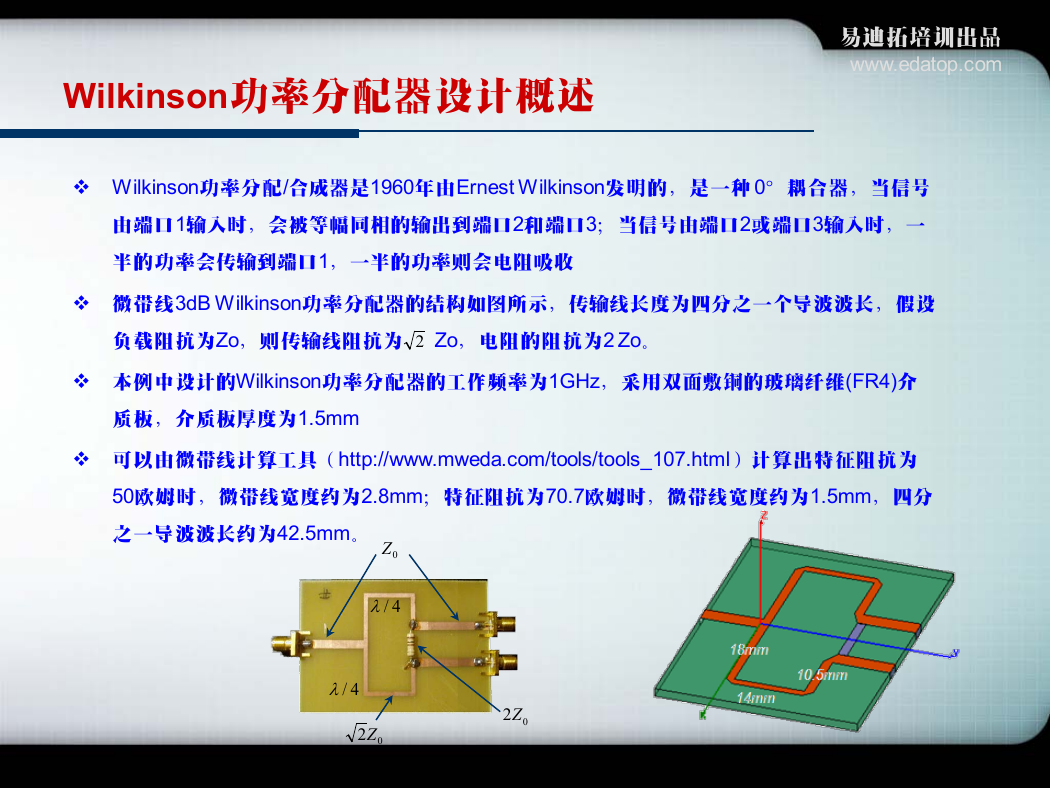

Wilkinson功率分配器设计概述易迪拓培训出品 www.edatop.com  Wilkinson功率分配/合成器是1960年由Ernest Wilkinson发明的，是一种 0°耦合器，当信号由端口1输入时，会被等幅同相的输出到端口2和端口3；当信号由端口2或端口3输入时，一半的功率会传输到端口1，一半的功率则会电阻吸收  微带线3dB Wilkinson功率分配器的结构如图所示，传输线长度为四分之一个导波波长，假设负载阻抗为Zo，则传输线阻抗为 Zo，电阻的阻抗为2 Zo。 2  本例中设计的Wilkinson功率分配器的工作频率为1GHz，采用双面敷铜的玻璃纤维(FR4)介质板，介质板厚度为1.5mm  可以由微带线计算工具（http://www.mweda.com/tools/tools_107.html）计算出特征阻抗为 50欧姆时，微带线宽度约为2.8mm；特征阻抗为70.7欧姆时，微带线宽度约为1.5mm，四分之一导波波长约为42.5mm。 0Z 4/λ 4/λ 02Z 02Z

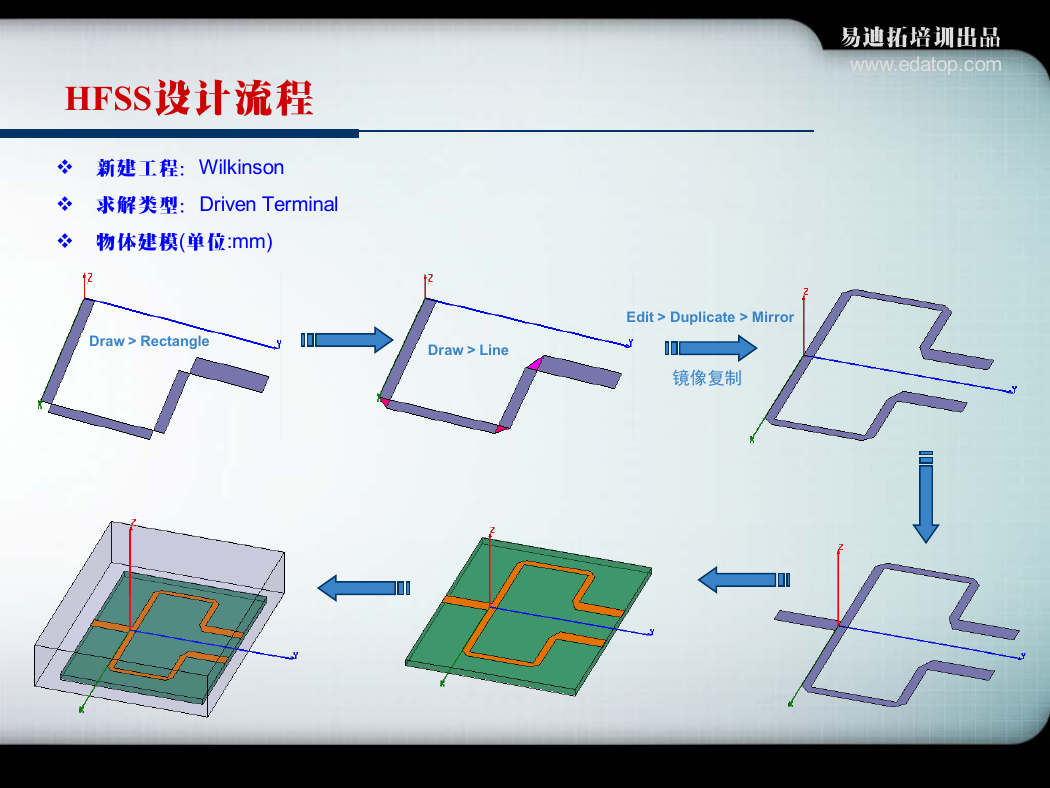

易迪拓培训出品 www.edatop.com HFSS设计流程  新建工程：Wilkinson  求解类型：Driven Terminal  物体建模(单位:mm) Draw > Rectangle Draw > Line Edit > Duplicate > Mirror 镜像复制

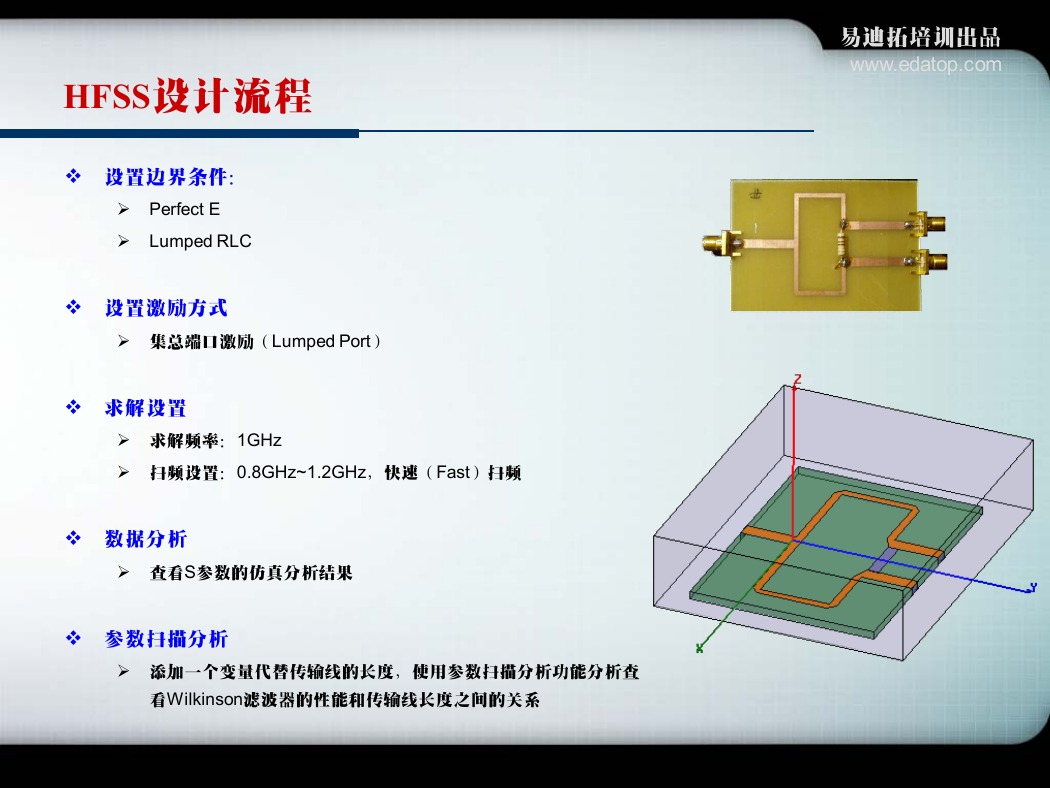

易迪拓培训出品 www.edatop.com HFSS设计流程  设置边界条件：  Perfect E  Lumped RLC  设置激励方式  集总端口激励（Lumped Port）  求解设置  求解频率：1GHz  扫频设置：0.8GHz~1.2GHz，快速（Fast）扫频  数据分析  查看S参数的仿真分析结果  参数扫描分析  添加一个变量代替传输线的长度，使用参数扫描分析功能分析查看Wilkinson滤波器的性能和传输线长度之间的关系

易迪拓培训出品 www.edatop.com 下面启动HFSS 软件，讲解演示 HFSS 的详细设计操作
