2018 上半年系统分析师考试真题及答案-下午卷试题一阅读以下关于系统分析任务的叙述，在答题纸上回答问题 1 至问题 3. 【说明】某公司是一家以运动健身器材销售为主营业务的企业，为了扩展销售渠道，解决原销售系统存在的许多问题，公司委托某软件企业开发一套运动健身器材在线销售系统。目前，新系统开发处于问题分析阶段，所分析各项内容如下所述: (a)用户需要用键盘输入复杂且存在重复的商品信息; (b)订单信息页面自动获取商品信息并填充; (c)商品订单需要远程访问库存数据并打印提货单; (d)自动生成电子提货单并发送给仓库系统; (e)商品编码应与原系统商品编码保持一致; (f)商品订单处理速度太慢; (g)订单处理的平均时间减少 30%; (h)数据编辑服务器 CPU 性能较低; (i)系统运维人员数量不能增加。【问题 1】(8 分) 问题分析阶段主要完成对项目开发的问题、机会和或指示的更全面的理解。请说明系统分析师在问题分析阶段通常需要完成哪四项主要任务。【问题 2】(9 分) 因果分析是问题分析阶段一项重要技术，可以得出对系统问题的真正理解，并且有助于得到更具有创造性和价值的方案。请将题目中所列(a)~(i)各项内容填入表中(1)~(4)对应位置。表 1-1 问题、机会、目标和约束条件【问题 3】(8 分)

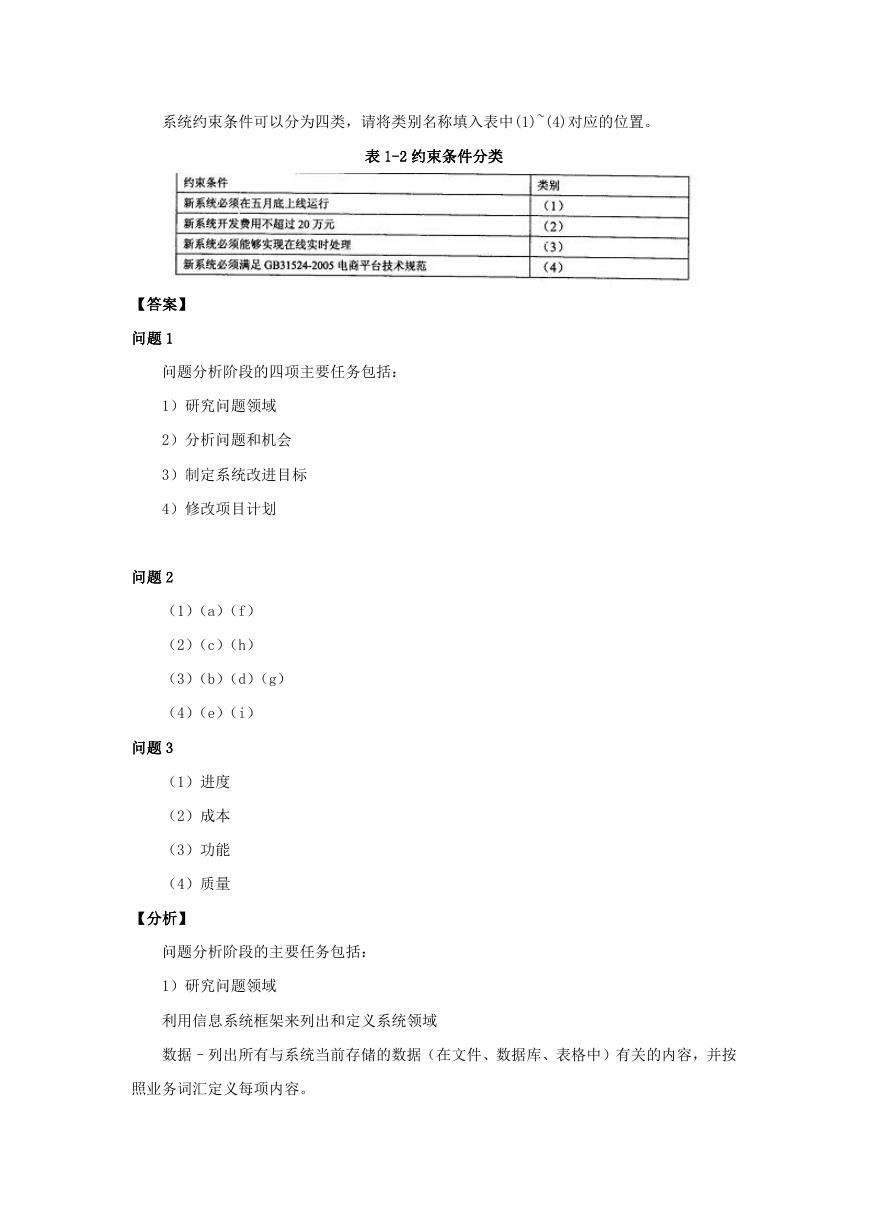

系统约束条件可以分为四类，请将类别名称填入表中(1)~(4)对应的位置。表 1-2 约束条件分类【答案】问题 1 问题分析阶段的四项主要任务包括： 1）研究问题领域 2）分析问题和机会 3）制定系统改进目标 4）修改项目计划问题 2 （1）（a）（f）（2）（c）（h）（3）（b）（d）（g）（4）（e）（i）问题 3 （1）进度（2）成本（3）功能（4）质量【分析】问题分析阶段的主要任务包括： 1）研究问题领域利用信息系统框架来列出和定义系统领域数据–列出所有与系统当前存储的数据（在文件、数据库、表格中）有关的内容，并按照业务词汇定义每项内容。

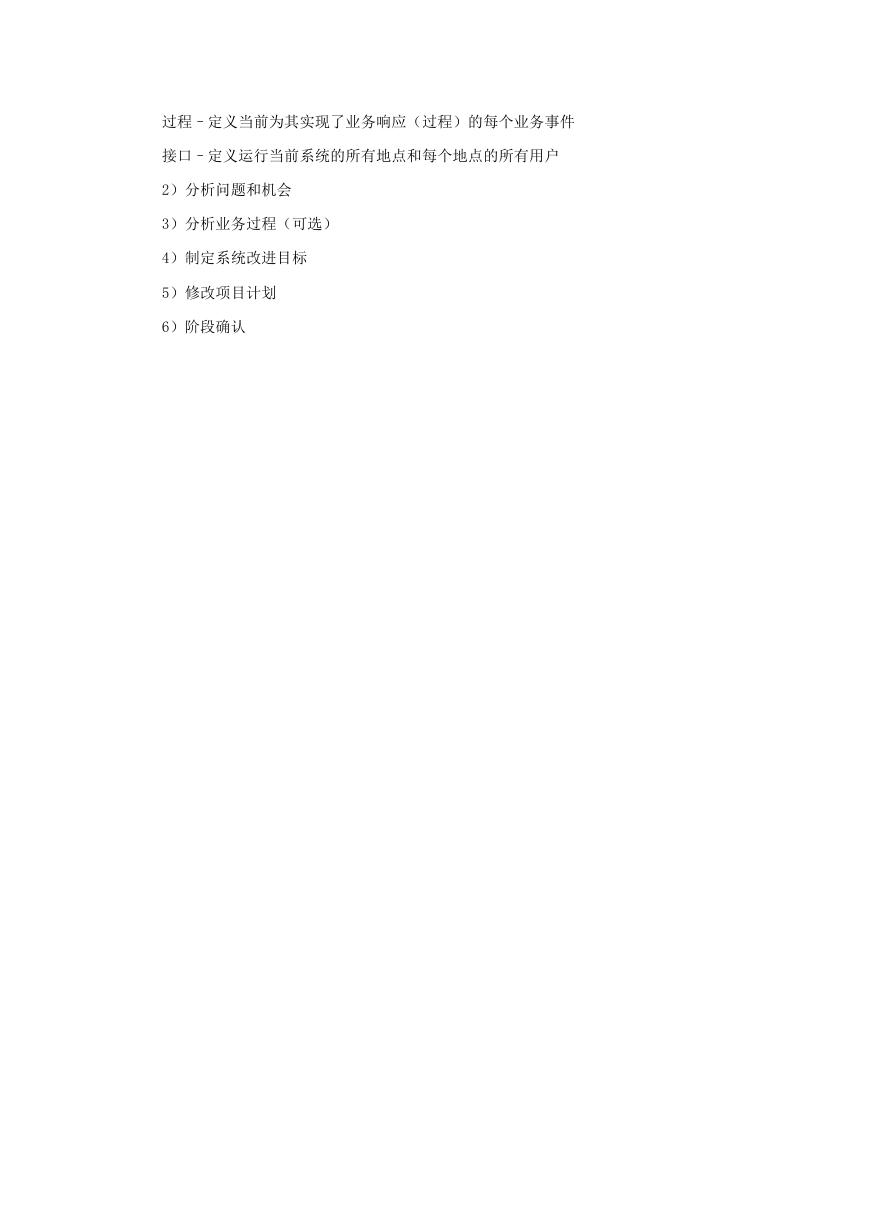

过程–定义当前为其实现了业务响应（过程）的每个业务事件接口–定义运行当前系统的所有地点和每个地点的所有用户 2）分析问题和机会 3）分析业务过程（可选） 4）制定系统改进目标 5）修改项目计划 6）阶段确认

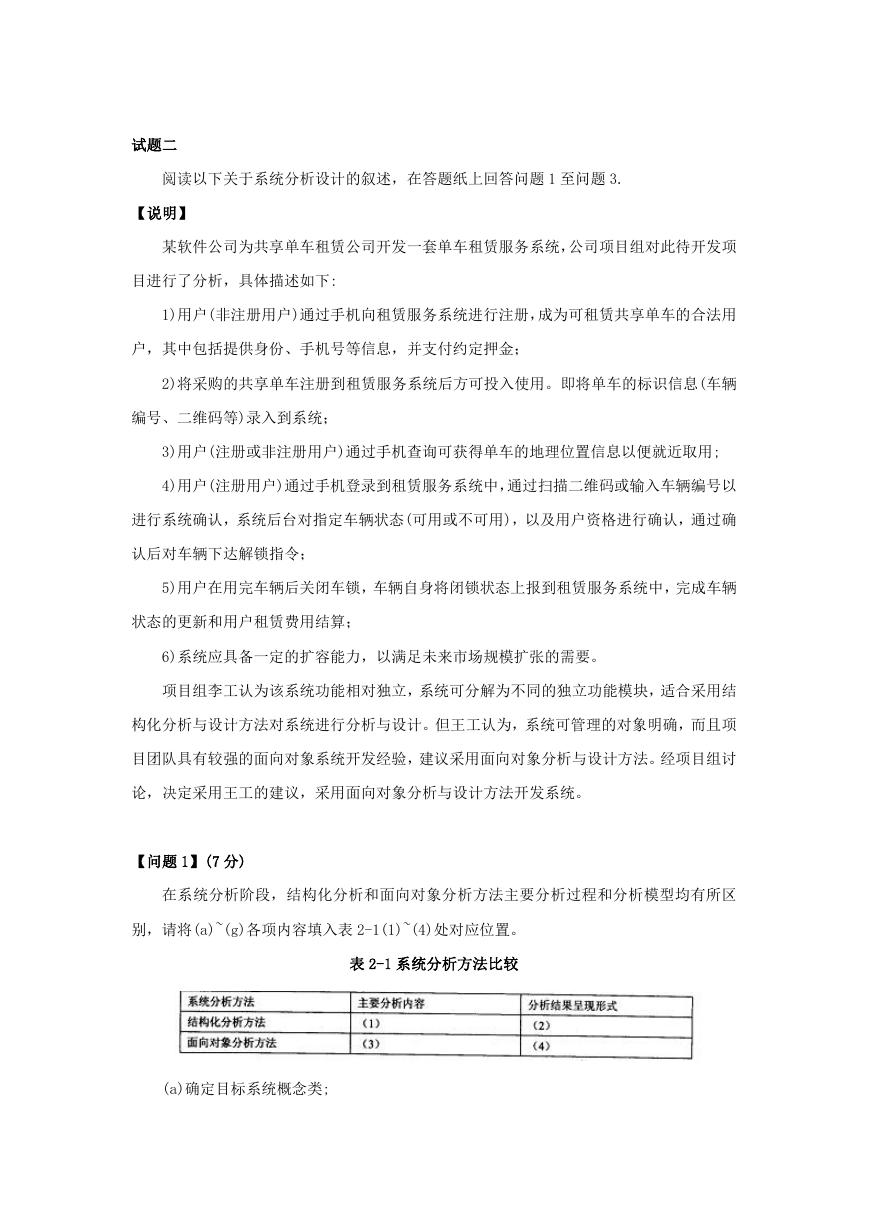

试题二阅读以下关于系统分析设计的叙述，在答题纸上回答问题 1 至问题 3. 【说明】某软件公司为共享单车租赁公司开发一套单车租赁服务系统，公司项目组对此待开发项目进行了分析，具体描述如下: 1)用户(非注册用户)通过手机向租赁服务系统进行注册，成为可租赁共享单车的合法用户，其中包括提供身份、手机号等信息，并支付约定押金； 2)将采购的共享单车注册到租赁服务系统后方可投入使用。即将单车的标识信息(车辆编号、二维码等)录入到系统； 3)用户(注册或非注册用户)通过手机查询可获得单车的地理位置信息以便就近取用; 4)用户(注册用户)通过手机登录到租赁服务系统中，通过扫描二维码或输入车辆编号以进行系统确认，系统后台对指定车辆状态(可用或不可用)，以及用户资格进行确认，通过确认后对车辆下达解锁指令； 5)用户在用完车辆后关闭车锁，车辆自身将闭锁状态上报到租赁服务系统中，完成车辆状态的更新和用户租赁费用结算； 6)系统应具备一定的扩容能力，以满足未来市场规模扩张的需要。项目组李工认为该系统功能相对独立，系统可分解为不同的独立功能模块，适合采用结构化分析与设计方法对系统进行分析与设计。但王工认为，系统可管理的对象明确，而且项目团队具有较强的面向对象系统开发经验，建议采用面向对象分析与设计方法。经项目组讨论，决定采用王工的建议，采用面向对象分析与设计方法开发系统。【问题 1】(7 分) 在系统分析阶段，结构化分析和面向对象分析方法主要分析过程和分析模型均有所区别，请将(a)~(g)各项内容填入表 2-1(1)~(4)处对应位置。表 2-1 系统分析方法比较 (a)确定目标系统概念类;

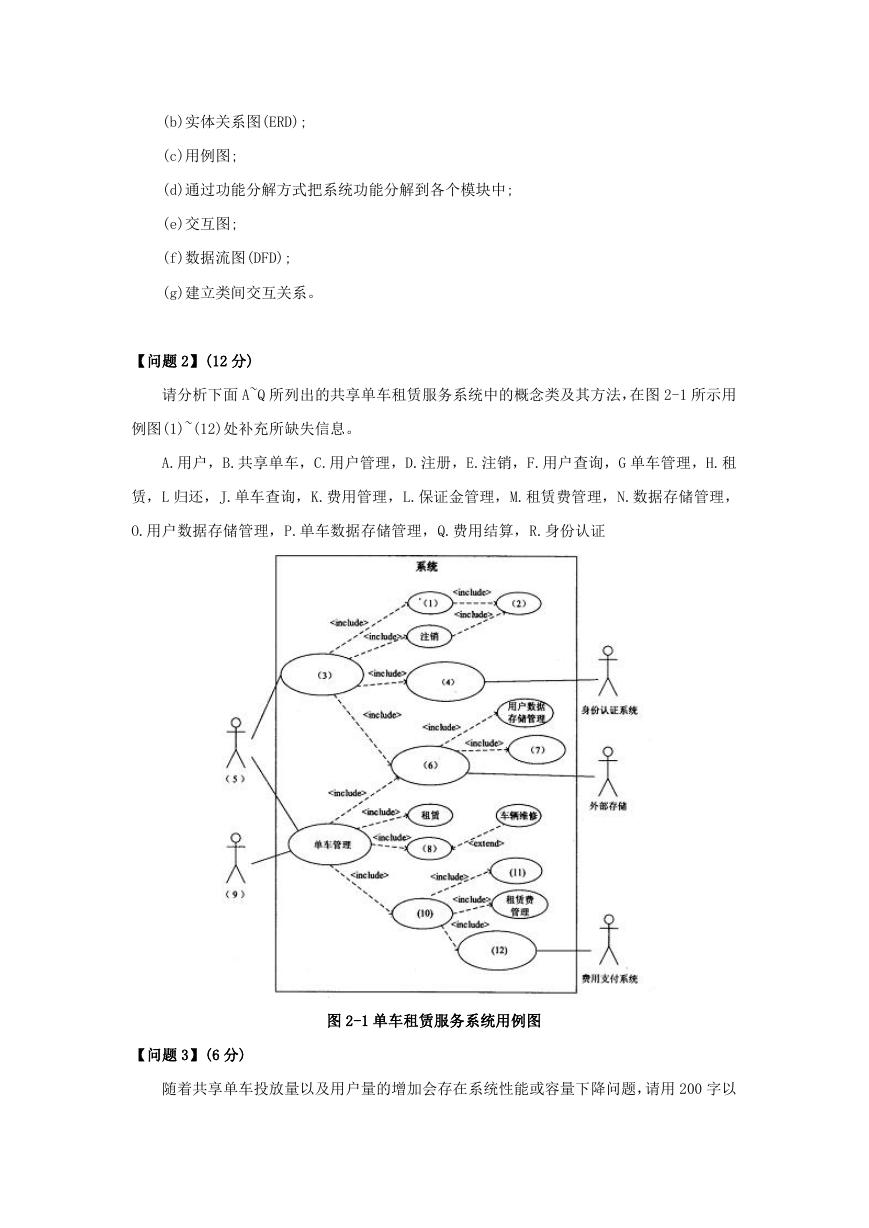

(b)实体关系图(ERD); (c)用例图; (d)通过功能分解方式把系统功能分解到各个模块中; (e)交互图; (f)数据流图(DFD); (g)建立类间交互关系。【问题 2】(12 分) 请分析下面 A~Q 所列出的共享单车租赁服务系统中的概念类及其方法，在图 2-1 所示用例图(1)~(12)处补充所缺失信息。 A.用户，B.共享单车，C.用户管理，D.注册，E.注销，F.用户查询，G 单车管理，H.租赁，L 归还，J.单车查询，K.费用管理，L.保证金管理，M.租赁费管理，N.数据存储管理， O.用户数据存储管理，P.单车数据存储管理，Q.费用结算，R.身份认证图 2-1 单车租赁服务系统用例图【问题 3】(6 分) 随着共享单车投放量以及用户量的增加会存在系统性能或容量下降问题，请用 200 字以

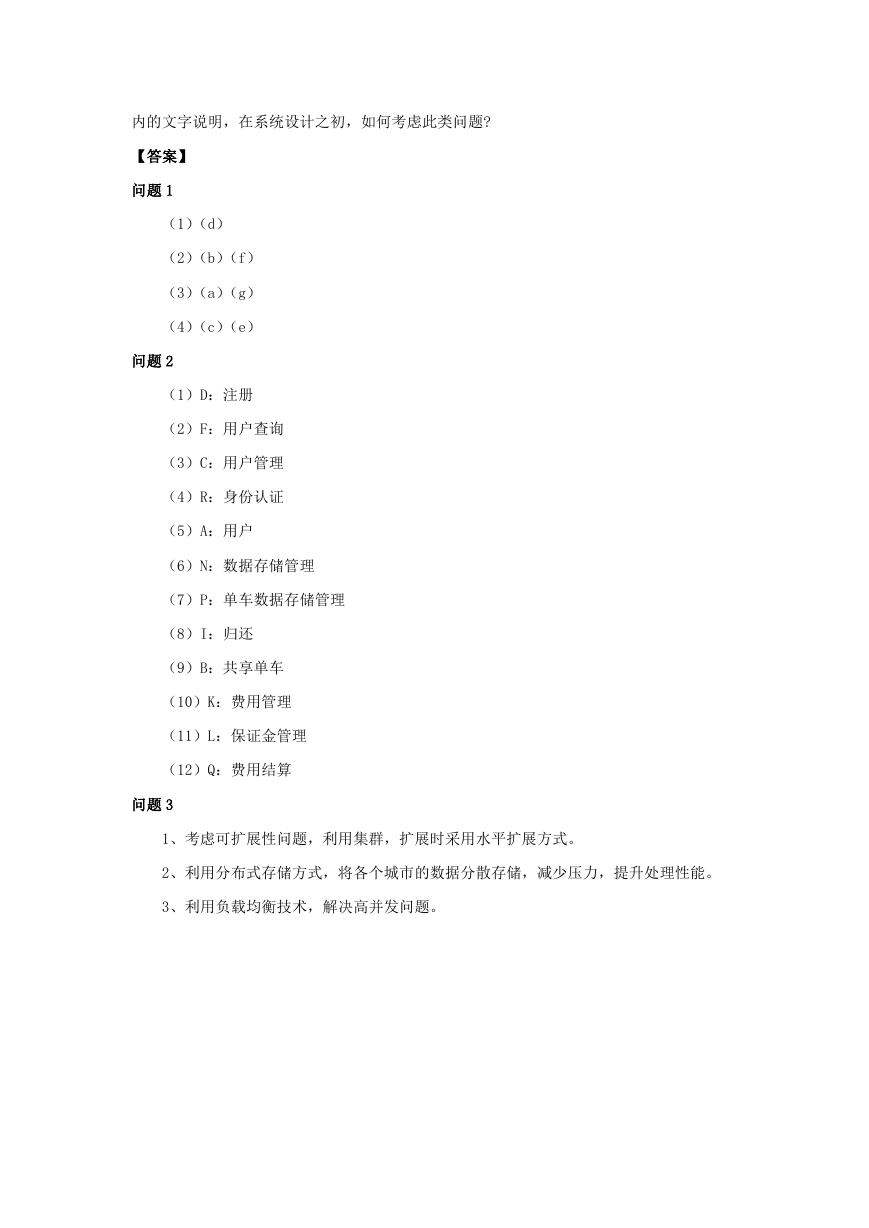

内的文字说明，在系统设计之初，如何考虑此类问题? 【答案】问题 1 （1）（d）（2）（b）（f）（3）（a）（g）（4）（c）（e）问题 2 （1）D：注册（2）F：用户查询（3）C：用户管理（4）R：身份认证（5）A：用户（6）N：数据存储管理（7）P：单车数据存储管理（8）I：归还（9）B：共享单车（10）K：费用管理（11）L：保证金管理（12）Q：费用结算问题 3 1、考虑可扩展性问题，利用集群，扩展时采用水平扩展方式。 2、利用分布式存储方式，将各个城市的数据分散存储，减少压力，提升处理性能。 3、利用负载均衡技术，解决高并发问题。

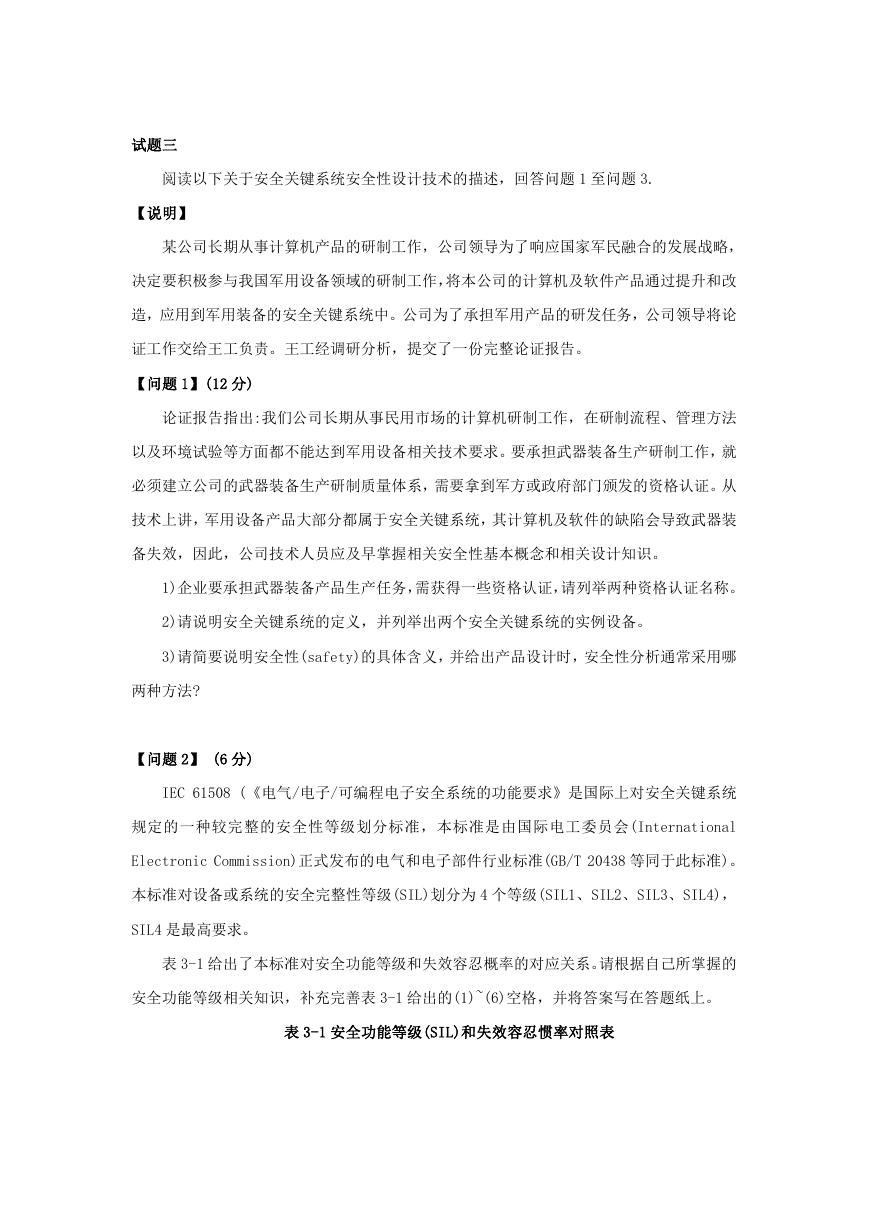

试题三阅读以下关于安全关键系统安全性设计技术的描述，回答问题 1 至问题 3. 【说明】某公司长期从事计算机产品的研制工作，公司领导为了响应国家军民融合的发展战略，决定要积极参与我国军用设备领域的研制工作，将本公司的计算机及软件产品通过提升和改造，应用到军用装备的安全关键系统中。公司为了承担军用产品的研发任务，公司领导将论证工作交给王工负责。王工经调研分析，提交了一份完整论证报告。【问题 1】(12 分) 论证报告指出:我们公司长期从事民用市场的计算机研制工作，在研制流程、管理方法以及环境试验等方面都不能达到军用设备相关技术要求。要承担武器装备生产研制工作，就必须建立公司的武器装备生产研制质量体系，需要拿到军方或政府部门颁发的资格认证。从技术上讲，军用设备产品大部分都属于安全关键系统，其计算机及软件的缺陷会导致武器装备失效，因此，公司技术人员应及早掌握相关安全性基本概念和相关设计知识。 1)企业要承担武器装备产品生产任务，需获得一些资格认证，请列举两种资格认证名称。 2)请说明安全关键系统的定义，并列举出两个安全关键系统的实例设备。 3)请简要说明安全性(safety)的具体含义，并给出产品设计时，安全性分析通常采用哪两种方法? 【问题 2】 (6 分) IEC 61508 (《电气/电子/可编程电子安全系统的功能要求》是国际上对安全关键系统规定的一种较完整的安全性等级划分标准，本标准是由国际电工委员会(International Electronic Commission)正式发布的电气和电子部件行业标准(GB/T 20438 等同于此标准)。本标准对设备或系统的安全完整性等级(SIL)划分为 4 个等级(SIL1、SIL2、SIL3、SIL4)， SIL4 是最高要求。表 3-1 给出了本标准对安全功能等级和失效容忍概率的对应关系。请根据自己所掌握的安全功能等级相关知识，补充完善表 3-1 给出的(1)~(6)空格，并将答案写在答题纸上。表 3-1 安全功能等级(SIL)和失效容忍惯率对照表

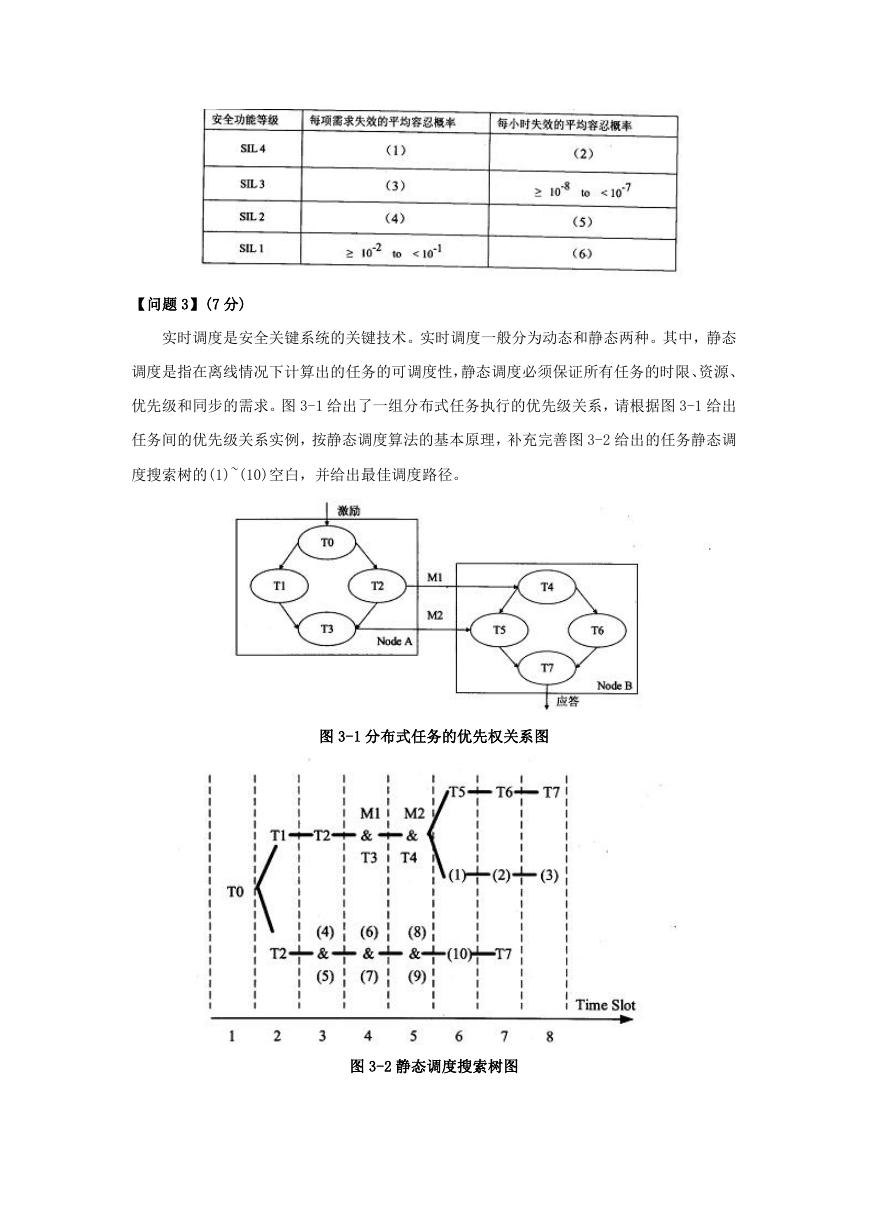

【问题 3】(7 分) 实时调度是安全关键系统的关键技术。实时调度一般分为动态和静态两种。其中，静态调度是指在离线情况下计算出的任务的可调度性，静态调度必须保证所有任务的时限、资源、优先级和同步的需求。图 3-1 给出了一组分布式任务执行的优先级关系，请根据图 3-1 给出任务间的优先级关系实例，按静态调度算法的基本原理，补充完善图 3-2 给出的任务静态调度搜索树的(1)~(10)空白，并给出最佳调度路径。图 3-1 分布式任务的优先权关系图图 3-2 静态调度搜索树图
