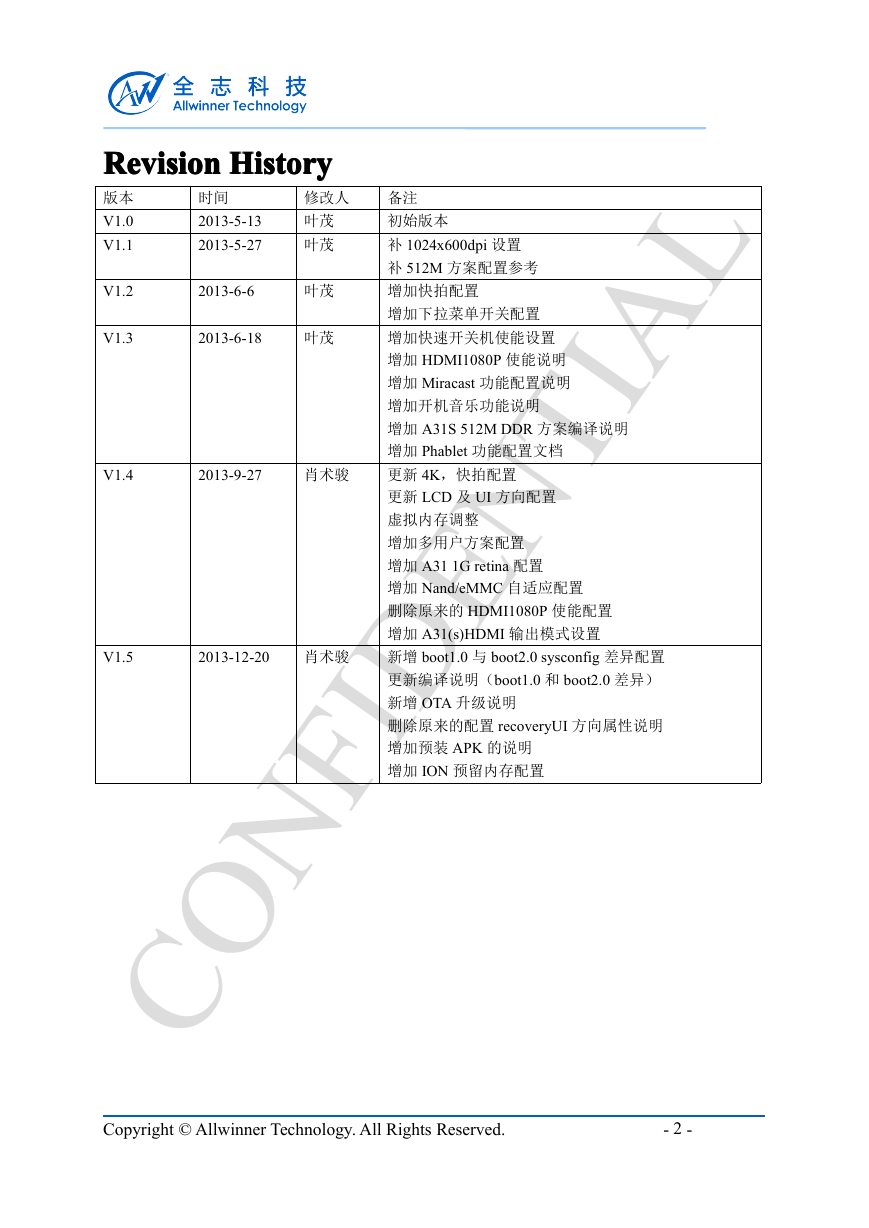

Revision History
History
Revision
修改人
备注
初始版本
补 1024x600dpi 设置
补 512M 方案配置参考
增加快拍配置
增加下拉菜单开关配置
增加快速开关机使能设置
增加 HDMI1080P 使能说明
增加 Miracast 功能配置说明
增加开机音乐功能说明
增加 A31S 512M DDR 方案编译说明
增加 Phablet 功能配置文档
更新 4K，快拍配置
更新 LCD 及 UI 方向配置
虚拟内存调整
增加多用户方案配置
增加 A31 1G retina 配置
增加 Nand/eMMC 自适应配置
删除原来的 HDMI1080P 使能配置
增加 A31(s)HDMI 输出模式设置
新增 boot1.0 与 boot2.0 sysconfig 差异配置
更新编译说明（boot1.0 和 boot2.0 差异）
新增 OTA 升级说明
删除原来的配置 recoveryUI 方向属性说明
增加预装 APK 的说明
增加 ION 预留内存配置
Copyright © Allwinner Technology. All Rights Reserved.
- 2 -
CONFIDENTIAL

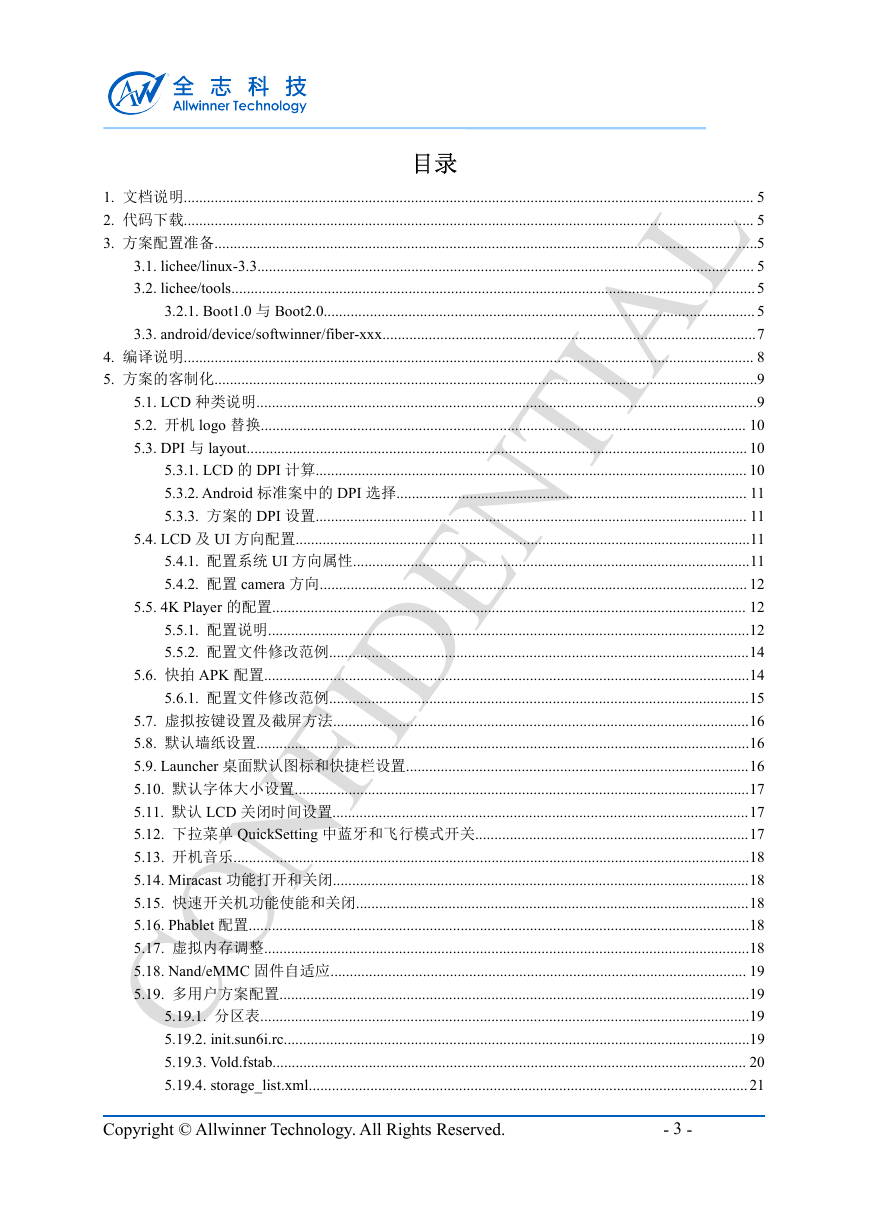

目录
1. 文档说明.................................................................................................................................................... 5
2. 代码下载.................................................................................................................................................... 5
3. 方案配置准备.............................................................................................................................................5
3.1. lichee/linux-3.3................................................................................................................................. 5
3.2. lichee/tools........................................................................................................................................ 5
3.2.1. Boot1.0 与 Boot2.0................................................................................................................ 5
3.3. android/device/softwinner/fiber-xxx.................................................................................................7
4. 编译说明.................................................................................................................................................... 8
5. 方案的客制化.............................................................................................................................................9
5.1. LCD 种类说明..................................................................................................................................9
5.2. 开机 logo 替换.............................................................................................................................. 10
5.3. DPI 与 layout.................................................................................................................................. 10
5.3.1. LCD 的 DPI 计算................................................................................................................ 10
5.3.2. Android 标准案中的 DPI 选择........................................................................................... 11
5.3.3. 方案的 DPI 设置................................................................................................................ 11
5.4. LCD 及 UI 方向配置......................................................................................................................11
5.4.1. 配置系统 UI 方向属性.......................................................................................................11
5.4.2. 配置 camera 方向............................................................................................................... 12
5.5. 4K Player 的配置........................................................................................................................... 12
5.5.1. 配置说明.............................................................................................................................12
5.5.2. 配置文件修改范例.............................................................................................................14
5.6. 快拍 APK 配置..............................................................................................................................14
5.6.1. 配置文件修改范例.............................................................................................................15
5.7. 虚拟按键设置及截屏方法............................................................................................................16
5.8. 默认墙纸设置................................................................................................................................16
5.9. Launcher 桌面默认图标和快捷栏设置.........................................................................................16
5.10. 默认字体大小设置......................................................................................................................17
5.11. 默认 LCD 关闭时间设置............................................................................................................17
5.12. 下拉菜单 QuickSetting 中蓝牙和飞行模式开关.......................................................................17
5.13. 开机音乐......................................................................................................................................18
5.14. Miracast 功能打开和关闭............................................................................................................18
5.15. 快速开关机功能使能和关闭......................................................................................................18
5.16. Phablet 配置..................................................................................................................................18
5.17. 虚拟内存调整..............................................................................................................................18
5.18. Nand/eMMC 固件自适应............................................................................................................ 19
5.19. 多用户方案配置..........................................................................................................................19
5.19.1. 分区表...............................................................................................................................19
5.19.2. init.sun6i.rc.........................................................................................................................19
5.19.3. Vold.fstab........................................................................................................................... 20
5.19.4. storage_list.xml..................................................................................................................21
Copyright © Allwinner Technology. All Rights Reserved.
- 3 -
CONFIDENTIAL

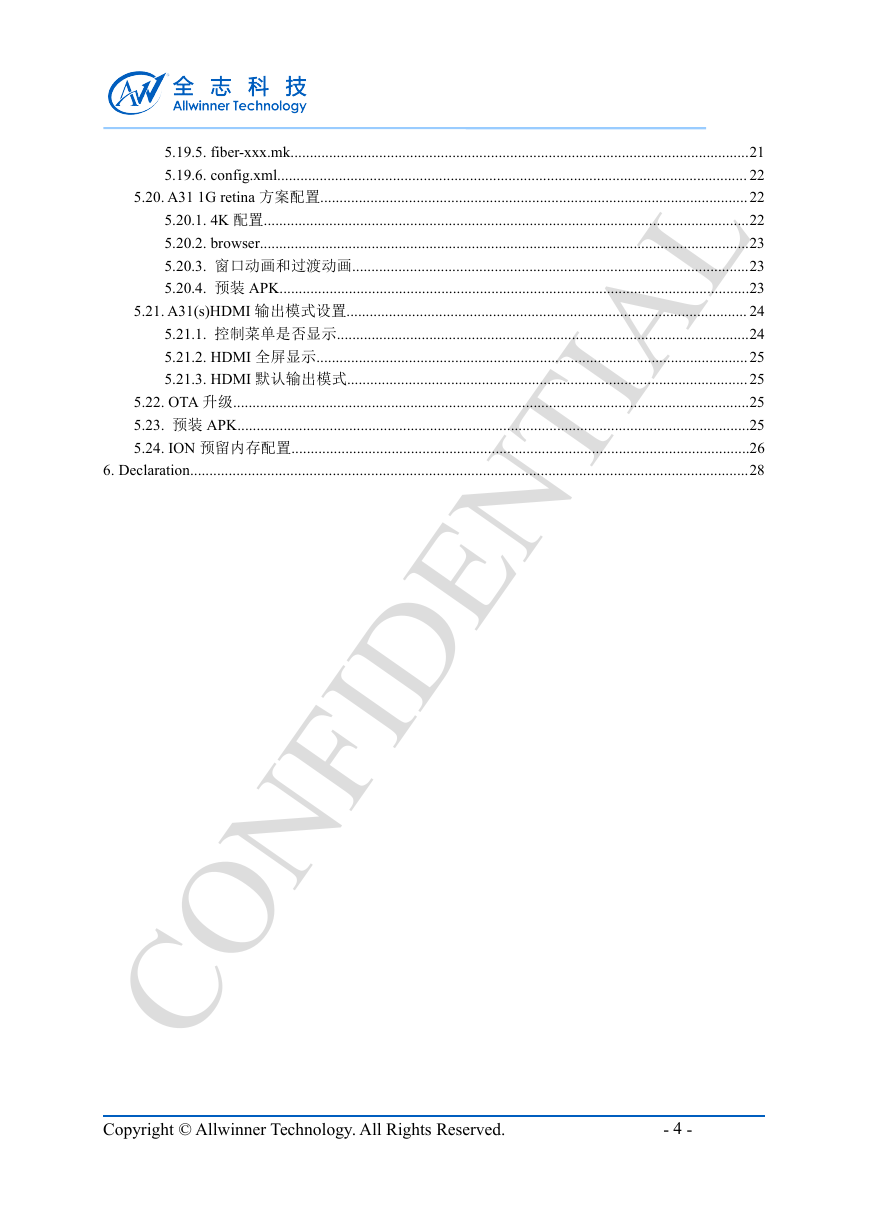

5.19.5. fiber-xxx.mk.......................................................................................................................21
5.19.6. config.xml.......................................................................................................................... 22
5.20. A31 1G retina 方案配置...............................................................................................................22
5.20.1. 4K 配置..............................................................................................................................22
5.20.2. browser...............................................................................................................................23
5.20.3. 窗口动画和过渡动画.......................................................................................................23
5.20.4. 预装 APK..........................................................................................................................23
5.21. A31(s)HDMI 输出模式设置........................................................................................................ 24
5.21.1. 控制菜单是否显示...........................................................................................................24
5.21.2. HDMI 全屏显示................................................................................................................25
5.21.3. HDMI 默认输出模式........................................................................................................25
5.22. OTA 升级......................................................................................................................................25
5.23. 预装 APK.....................................................................................................................................25
5.24. ION 预留内存配置.......................................................................................................................26
6. Declaration.................................................................................................................................................28
Copyright © Allwinner Technology. All Rights Reserved.
- 4 -
CONFIDENTIAL

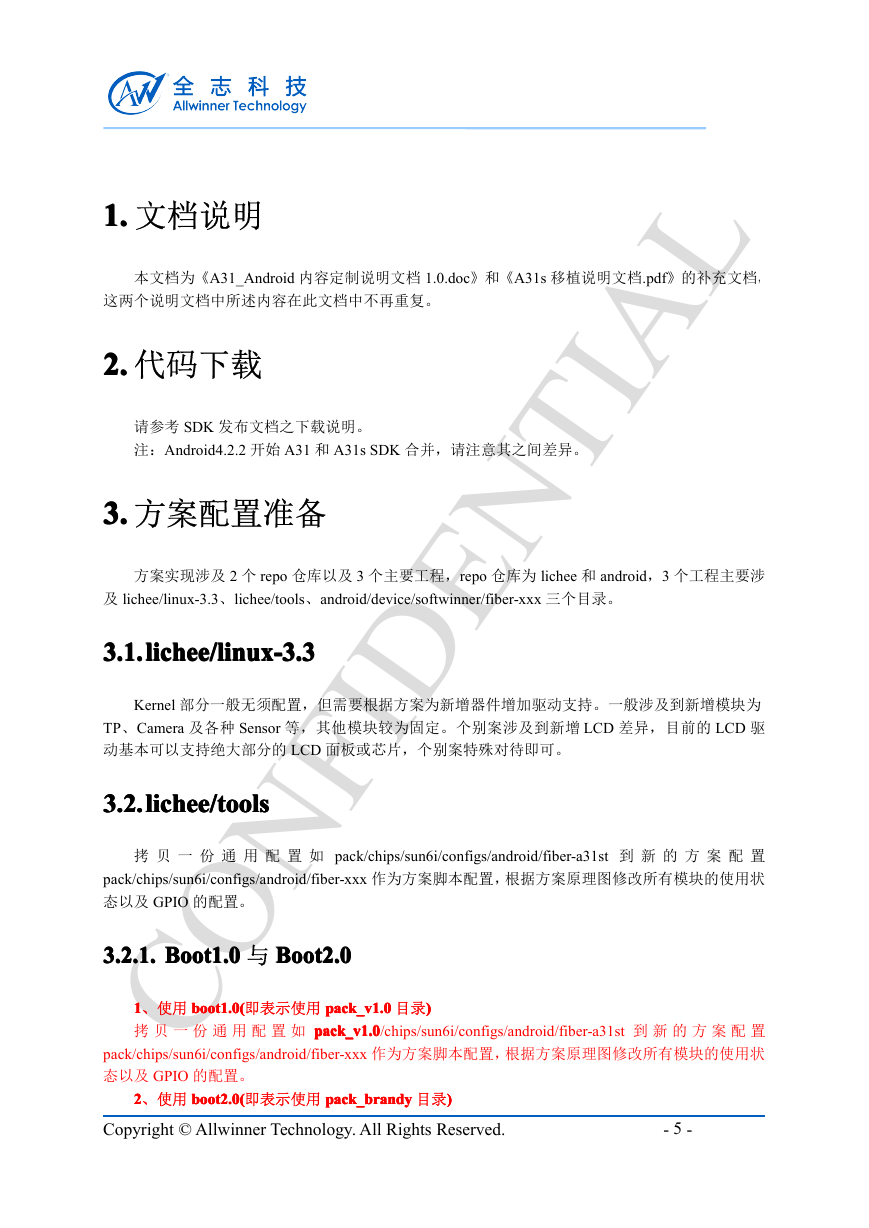

1.1.1.1. 文档说明
本文档为《A31_Android 内容定制说明文档 1.0.doc》和《A31s 移植说明文档.pdf》的补充文档，
这两个说明文档中所述内容在此文档中不再重复。
2.2.2.2. 代码下载
请参考 SDK 发布文档之下载说明。
注：Android4.2.2 开始 A31 和 A31s SDK 合并，请注意其之间差异。
3.3.3.3. 方案配置准备
方案实现涉及 2 个 repo 仓库以及 3 个主要工程，repo 仓库为 lichee 和 android，3 个工程主要涉
及 lichee/linux-3.3、lichee/tools、android/device/softwinner/fiber-xxx 三个目录。
3.1.3.1.3.1.3.1.lichee/linux-3.3
lichee/linux-3.3
lichee/linux-3.3
lichee/linux-3.3
Kernel 部分一般无须配置，但需要根据方案为新增器件增加驱动支持。一般涉及到新增模块为
TP、Camera 及各种 Sensor 等，其他模块较为固定。个别案涉及到新增 LCD 差异，目前的 LCD 驱
动基本可以支持绝大部分的 LCD 面板或芯片，个别案特殊对待即可。
3.2.3.2.3.2.3.2.lichee/tools
lichee/tools
lichee/tools
lichee/tools
拷 贝 一 份 通 用 配 置 如 pack/chips/sun6i/configs/android/fiber-a31st 到 新 的 方 案 配 置
pack/chips/sun6i/configs/android/fiber-xxx 作为方案脚本配置，根据方案原理图修改所有模块的使用状
态以及 GPIO 的配置。
Boot1.0
Boot2.0
3.2.1.
3.2.1.
Boot1.0
Boot2.0
Boot1.0 与 Boot2.0
3.2.1. Boot1.0
Boot2.0
3.2.1.
1111、使用 boot1.0(
boot1.0(
pack_v1.0
pack_v1.0 目录))))
boot1.0(
pack_v1.0
boot1.0(即表示使用 pack_v1.0
pack_v1.0
pack_v1.0
拷 贝 一 份 通 用 配 置 如 pack_v1.0
pack_v1.0/chips/sun6i/configs/android/fiber-a31st 到 新 的 方 案 配 置
pack/chips/sun6i/configs/android/fiber-xxx 作为方案脚本配置，根据方案原理图修改所有模块的使用状
态以及 GPIO 的配置。
boot2.0(
2222、使用 boot2.0(
pack_brandy
pack_brandy 目录))))
boot2.0(
pack_brandy
boot2.0(即表示使用 pack_brandy
Copyright © Allwinner Technology. All Rights Reserved.
- 5 -
CONFIDENTIAL

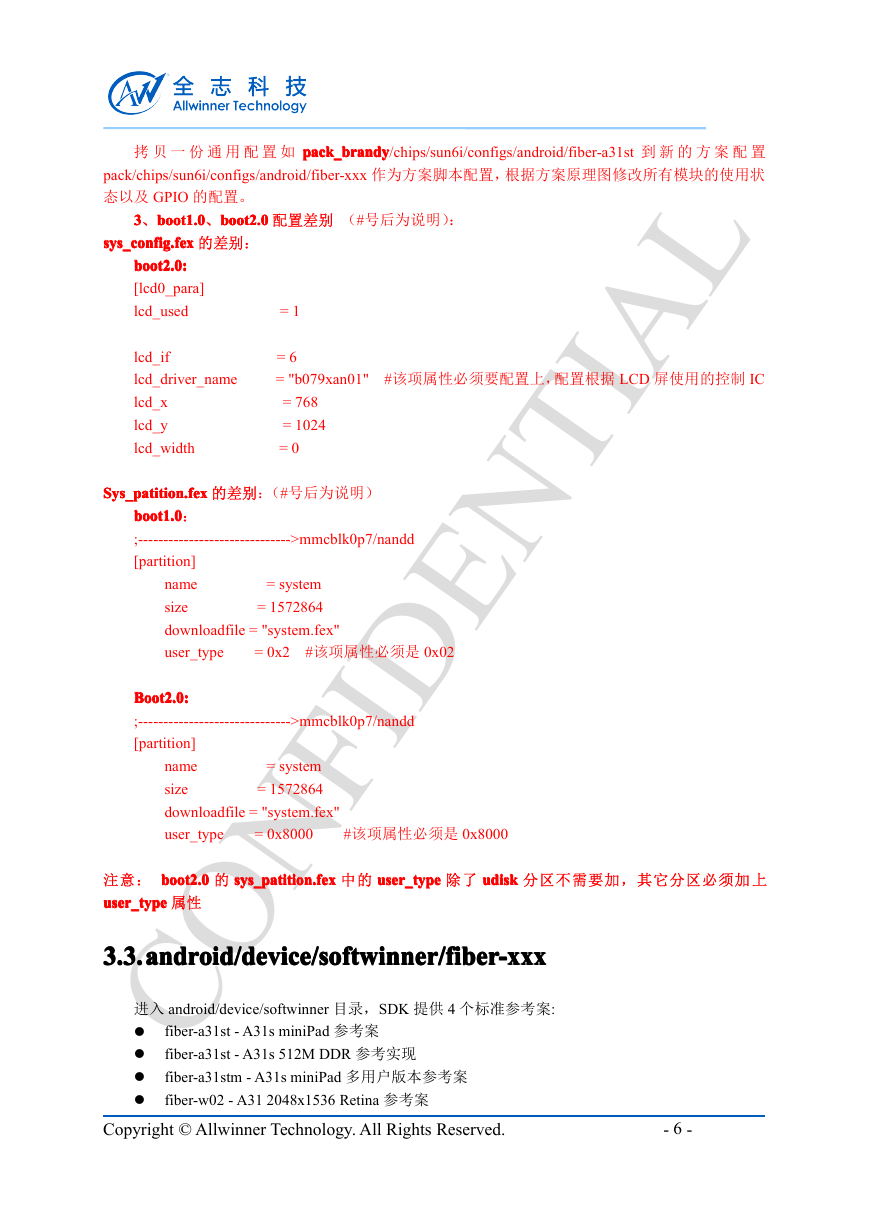

pack_brandy
pack_brandy
拷 贝 一 份 通 用 配 置 如 pack_brandy
pack_brandy/chips/sun6i/configs/android/fiber-a31st 到 新 的 方 案 配 置
pack/chips/sun6i/configs/android/fiber-xxx 作为方案脚本配置，根据方案原理图修改所有模块的使用状
态以及 GPIO 的配置。
boot2.0
boot1.0
3333、boot1.0
boot1.0
boot2.0
boot1.0、boot2.0
boot2.0 配置差别 （#号后为说明）：
sys_config.fex
sys_config.fex
sys_config.fex
sys_config.fex 的差别：
boot2.0:
boot2.0:
boot2.0:
boot2.0:
[lcd0_para]
lcd_used
= 1
lcd_if
lcd_driver_name
lcd_x
lcd_y
lcd_width
= 6
= "b079xan01"
= 768
= 1024
= 0
Sys_patition.fex
Sys_patition.fex
Sys_patition.fex 的差别：（#号后为说明）
Sys_patition.fex
#该项属性必须要配置上，配置根据 LCD 屏使用的控制 IC
boot1.0
boot1.0
boot1.0：
boot1.0
;------------------------------>mmcblk0p7/nandd
[partition]
name
size
downloadfile = "system.fex"
user_type
= system
= 1572864
= 0x2
#该项属性必须是 0x02
Boot2.0:
Boot2.0:
Boot2.0:
Boot2.0:
;------------------------------>mmcblk0p7/nandd
[partition]
name
size
downloadfile = "system.fex"
user_type
= system
= 1572864
= 0x8000
#该项属性必须是 0x8000
udisk
user_type
sys_patition.fex
boot2.0
boot2.0
sys_patition.fex
user_type
udisk
user_type 除了 udisk
sys_patition.fex 中的 user_type
boot2.0 的 sys_patition.fex
udisk 分区不需要加，其它分区必须加 上
注意： boot2.0
user_type
user_type
user_type
user_type 属性
3.3.3.3.3.3.3.3.android/device/softwinner/fiber-xxx
android/device/softwinner/fiber-xxx
android/device/softwinner/fiber-xxx
android/device/softwinner/fiber-xxx
进入 android/device/softwinner 目录，SDK 提供 4 个标准参考案:
� fiber-a31st - A31s miniPad 参考案
� fiber-a31st - A31s 512M DDR 参考实现
� fiber-a31stm - A31s miniPad 多用户版本参考案
� fiber-w02 - A31 2048x1536 Retina 参考案
Copyright © Allwinner Technology. All Rights Reserved.
- 6 -
CONFIDENTIAL
生 成 一 个 新 的 方 案 请 从 其 他 方 案 配 置 拷 贝 一 份 到 新 的 方 案 配 置 ， 如
android/device/softwinner/fiber-a31st 到 android/device/softwinner/fiber-xxx，然后进入 fiber-xxx 修改对
应的方案名及配置名。具体实施步骤示例如下（#号后为说明）：
这样就生成了一个基本的方案配置文件。
# 复制一份基础配置
# 删除原有的.git，modules 目录及 kernel 文件
$ cd android/device/softwinner
$ cp -rf fiber-a31st fiber-xxx
$ cd fiber-xxx
$ rm -rf .git modules kernel
$ mv fiber-a31st.mk fiber-xxx.mk # 修改 makefile 文件名
# 创建本目录的 git 仓库
$ git init
$ git add * -f
# 添加当前目录的所有文件
$ find . -type f | xargs sed -i 's/A31ST/XXX/g' # 替换所有文件中的 A31ST 字符串
$ find . -type f | xargs sed -i 's/a31st/xxx/g' # 替换所有文件中的 a31st 字符串
$ git diff
$ git add -u
$ git commit -m "init version for project xxx" # 第一次提交，记录初始版本
# 通过 git 来查看替换字符串后的执行效果
# update 所有 tracked 的文件
4.4.4.4. 编译说明
编译流程没有差异，但 lichee 的编译参数用来区分 A31 和 A31s 的内核，其中，
注意： 如果没有更改过 bootbootbootboot 代码，则不需要重新编译 bootbootbootboot 代码。
编译 boot1.0 使用如下命令
# 进入到 lichee/boot-v1.0 目录、
#cd boot
#make
#cd ../u-boot
#make distclean && make sun6i_config && make -j8 (编译 uboot)
(编译 boot1)
编译 boot2.0 使用如下命令(前提：更改过代码)
# 进入到 lichee/brandy 目录、
#cd u-boot-2011.09
#make distclean && make sun6i_config && make -j8 (编译 uboot)
编译 A31 内核使用如下命令：
Copyright © Allwinner Technology. All Rights Reserved.
- 7 -
CONFIDENTIAL

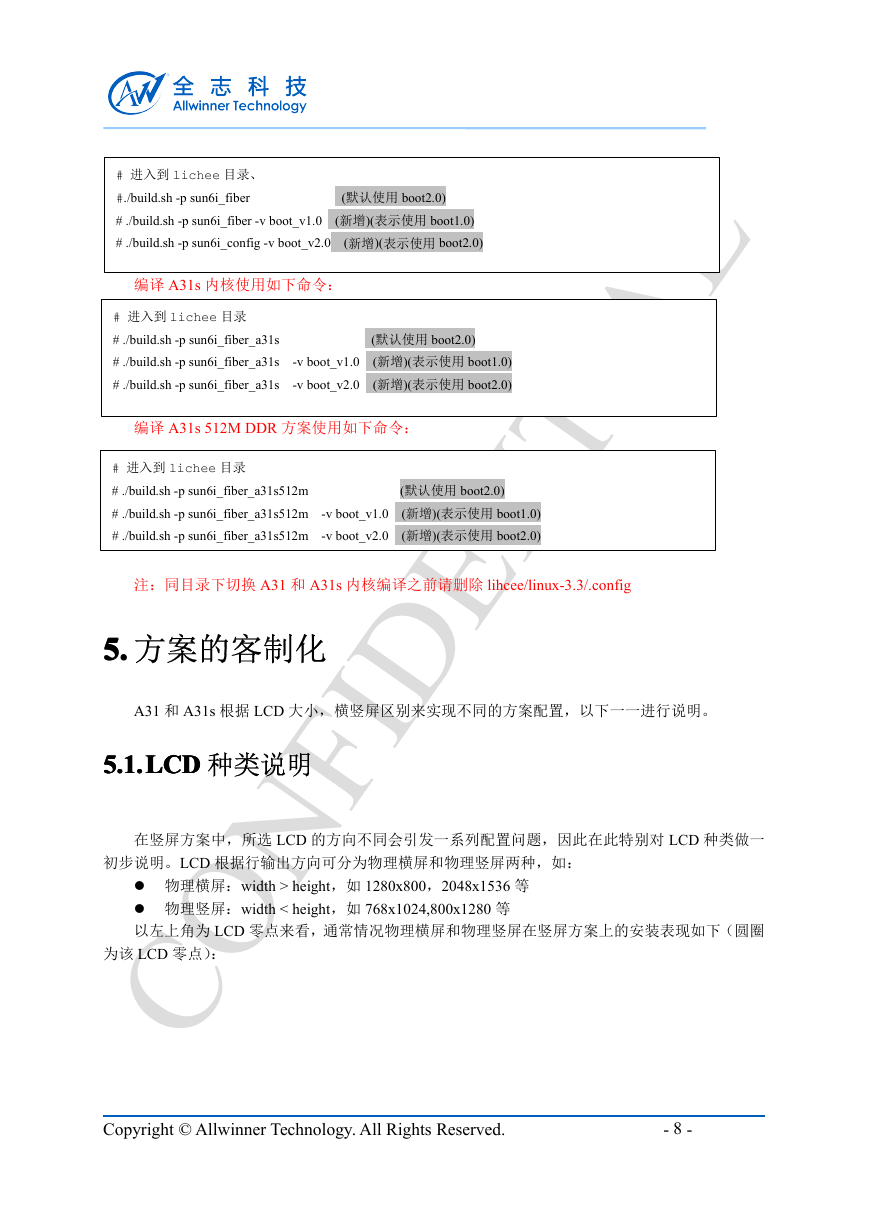

# 进入到 lichee 目录、
#./build.sh -p sun6i_fiber
# ./build.sh -p sun6i_fiber -v boot_v1.0 (新增)(表示使用 boot1.0)
# ./build.sh -p sun6i_config -v boot_v2.0 (新增)(表示使用 boot2.0)
(默认使用 boot2.0)
编译 A31s 内核使用如下命令：
# 进入到 lichee 目录
# ./build.sh -p sun6i_fiber_a31s
# ./build.sh -p sun6i_fiber_a31s
# ./build.sh -p sun6i_fiber_a31s
(默认使用 boot2.0)
-v boot_v1.0 (新增)(表示使用 boot1.0)
-v boot_v2.0 (新增)(表示使用 boot2.0)
编译 A31s 512M DDR 方案使用如下命令：
# 进入到 lichee 目录
# ./build.sh -p sun6i_fiber_a31s512m
# ./build.sh -p sun6i_fiber_a31s512m -v boot_v1.0 (新增)(表示使用 boot1.0)
# ./build.sh -p sun6i_fiber_a31s512m -v boot_v2.0 (新增)(表示使用 boot2.0)
(默认使用 boot2.0)
注：同目录下切换 A31 和 A31s 内核编译之前请删除 lihcee/linux-3.3/.config
5.5.5.5. 方案的客制化
A31 和 A31s 根据 LCD 大小，横竖屏区别来实现不同的方案配置，以下一一进行说明。
5.1.5.1.5.1.5.1.LCDLCDLCDLCD 种类说明
在竖屏方案中，所选 LCD 的方向不同会引发一系列配置问题，因此在此特别对 LCD 种类做一
初步说明。LCD 根据行输出方向可分为物理横屏和物理竖屏两种，如：
� 物理横屏：width > height，如 1280x800，2048x1536 等
� 物理竖屏：width < height，如 768x1024,800x1280 等
以左上角为 LCD 零点来看，通常情况物理横屏和物理竖屏在竖屏方案上的安装表现如下（圆圈
为该 LCD 零点）：
Copyright © Allwinner Technology. All Rights Reserved.
- 8 -
CONFIDENTIAL
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
