VHDL 电子琴.doc
8.18.4 程序设计与仿真
电子琴 VHDL 程序包含有：顶层程序、音阶发生器程序、数控分频模块程序和自动演
奏模块程序。
1.顶层程序与仿真
（1）顶层 VHDL 程序
--文件名：top.vhd
--功能：顶层文件
--最后修改日期：2004.3.20
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity top is
Port ( clk32MHz
:in std_logic;
handTOauto : in std_logic;
code1
index1
high1
spkout
:out std_logic_vector(6 downto 0);
:in std_logic_vector(7 downto 0);
:out std_logic;
:out std_logic);
--32MHz 系统时钟
--键盘输入/自动演奏
--音符显示信号
--键盘输入信号
--高低音节信号
--音频信号
end top;
architecture Behavioral of top is
component automusic
Port ( clk :in std_logic;
Auto: in std_logic;
index2:in std_logic_vector(7 downto 0);
index0 : out std_logic_vector(7 downto 0));
end component;
component tone
Port ( index : in std_logic_vector(7 downto 0);
code : out std_logic_vector(6 downto 0);
high : out std_logic;
tone0 : out integer range 0 to 2047);
end component;
component speaker
Port ( clk1 : in std_logic;
tone1 : in integer range 0 to 2047;
spks : out std_logic);
end component;
signal tone2: integer range 0 to 2047;
signal indx:std_logic_vector(7 downto 0);
begin
u0:automusic port map(clk=>clk32MHZ,index2=>index1,index0=>indx,Auto=>handtoAuto);
u1: tone port map(index=>indx,tone0=>tone2,code=>code1,high=>high1);
u2: speaker port map(clk1=>clk32MHZ,tone1=>tone2,spks=>spkout);
end Behavioral;
（2）仿真
顶层文件仿真图如图 8.18.2 所示。
图 8.18.2 顶层文件仿真图
2. 音阶发生器程序与仿真
（1） 音阶发生器 VHDL 程序
--文件名：tone.vhd。
--功能：
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity tone is
Port ( index : in std_logic_vector(7 downto 0);
: out std_logic_vector(6 downto 0);
: out std_logic;
code
high
tone0 : out integer range 0 to 2047);
--音符输入信号
--音符显示信号
--高低音显示信号
--音符的分频系数
end tone;
architecture Behavioral of tone is
begin
search :process(index)
begin
--此进程完成音符到音符的分频系数译码，音符的显示，高低音阶
case index is
when "00000001" => tone0<=773;code<="1001111";high<='1';
when "00000010"=> tone0<=912;code<="0010010";high<='1';
when "00000100" => tone0<=1036;code<="0000110";high<='1';
when "00001000" => tone0<=1116;code<="1001100";high<='1';
when "00010000" => tone0<=1197;code<="0100100";high<='1';
when "00100000" => tone0<=1290;code<="0100000";high<='0';
when "01000000" => tone0<=1372;code<="0001111";high<='0';
when "10000000" => tone0<=1410;code<="0000000";high<='0';
when
=> tone0<=2047;code<="0000001";high<='0';
end case;
end process;
end Behavioral;

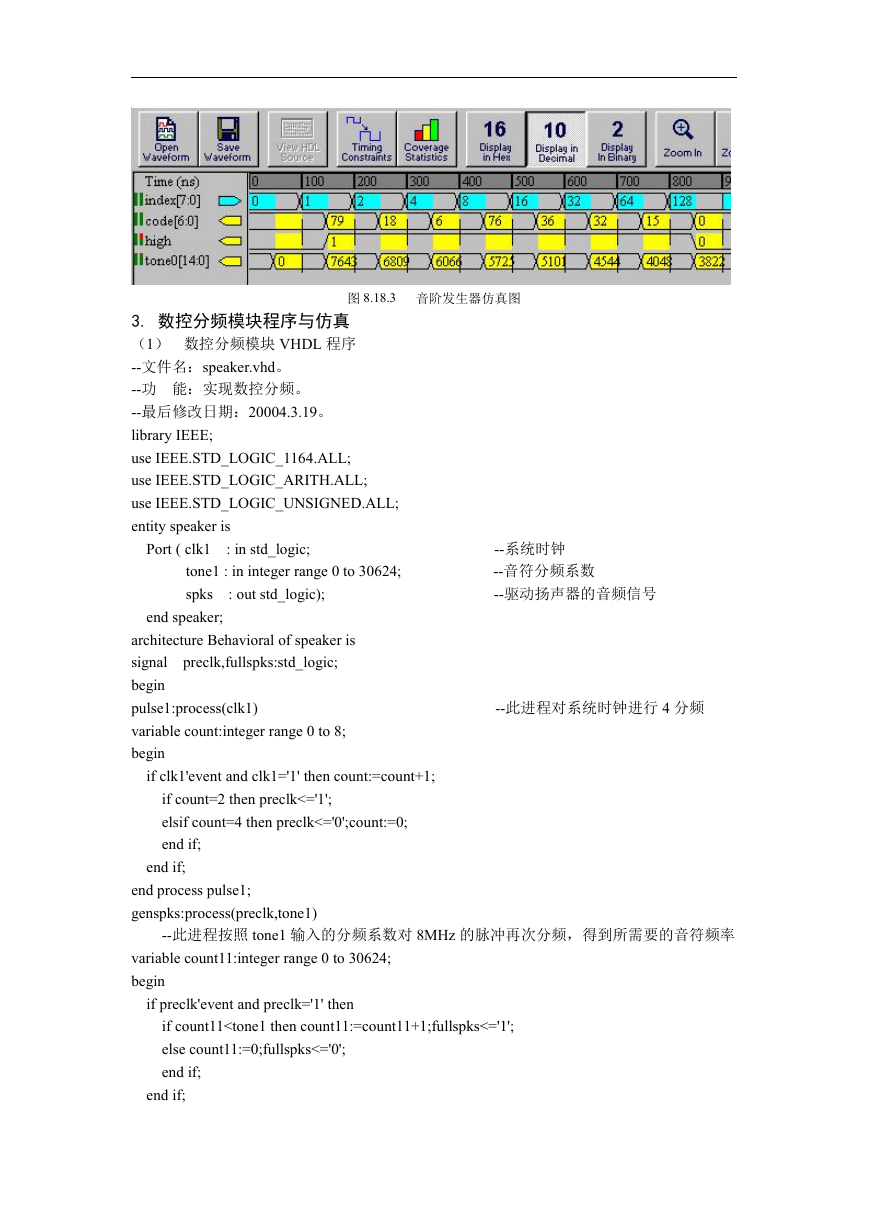

（2）音阶发生器程序仿真
others
音阶发生器程序仿真图如图 8.18.3 所示。
图 8.18.3 音阶发生器仿真图
3. 数控分频模块程序与仿真
（1） 数控分频模块 VHDL 程序
--文件名：speaker.vhd。
--功 能：实现数控分频。
--最后修改日期：20004.3.19。
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity speaker is
Port ( clk1
: in std_logic;
tone1 : in integer range 0 to 30624;
spks
: out std_logic);
end speaker;
preclk,fullspks:std_logic;
architecture Behavioral of speaker is
signal
begin
pulse1:process(clk1)
variable count:integer range 0 to 8;
begin
if clk1'event and clk1='1' then count:=count+1;
if count=2 then preclk<='1';
elsif count=4 then preclk<='0';count:=0;
end if;
end if;
end process pulse1;
genspks:process(preclk,tone1)
--系统时钟
--音符分频系数
--驱动扬声器的音频信号
--此进程对系统时钟进行 4 分频
--此进程按照 tone1 输入的分频系数对 8MHz 的脉冲再次分频，得到所需要的音符频率
variable count11:integer range 0 to 30624;
begin
if preclk'event and preclk='1' then
if count11
end process;
delaysps:process(fullspks)
variable count2 :std_logic:='0';
begin
--此进程对 fullspks 进行 2 分频
if fullspks'event and fullspks='1' then count2:=not count2;
if count2='1' then spks<='1';
else spks<='0';
end if;
end if;
end process;
end Behavioral；
（2） 数控分频模块程序仿真
数控分频模块程序仿真图如图 8.18.4 所示。
图 8.18.4 数控分频模块仿真图
4. 自动演奏模块程序与仿真
（1） 自动演奏模块 VHDL 程序
--文件名：automusic.vhd
--功 能：实现自动演奏功能。
--最后修改日期：2004.3.19。
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity automusic is
Port ( clk,Auto : in std_logic;
index2 : in std_logic_vector(7 downto 0);
index0 : out std_logic_vector(7 downto 0));
end automusic;
architecture Behavioral of automusic is
signal count0:integer range 0 to 31;--change
signal clk2:std_logic;
--系统时钟；键盘输入/自动演奏
--键盘输入信号
--音符信号输出
begin
pulse0:process(clk,Auto)
--此进程完成对系统时钟 8M 的分频，得到 4Hz 的信号 clk2
variable count:integer range 0 to 8000000;
begin
if Auto='1' then count:=0;clk2<='0';
elsif clk'event and clk='1' then count:=count+1;
if count=4000000（4） then clk2<='1';
elsif count=8000000 （8）then clk2<='0';count:=0;
end if;
end if;
end process;

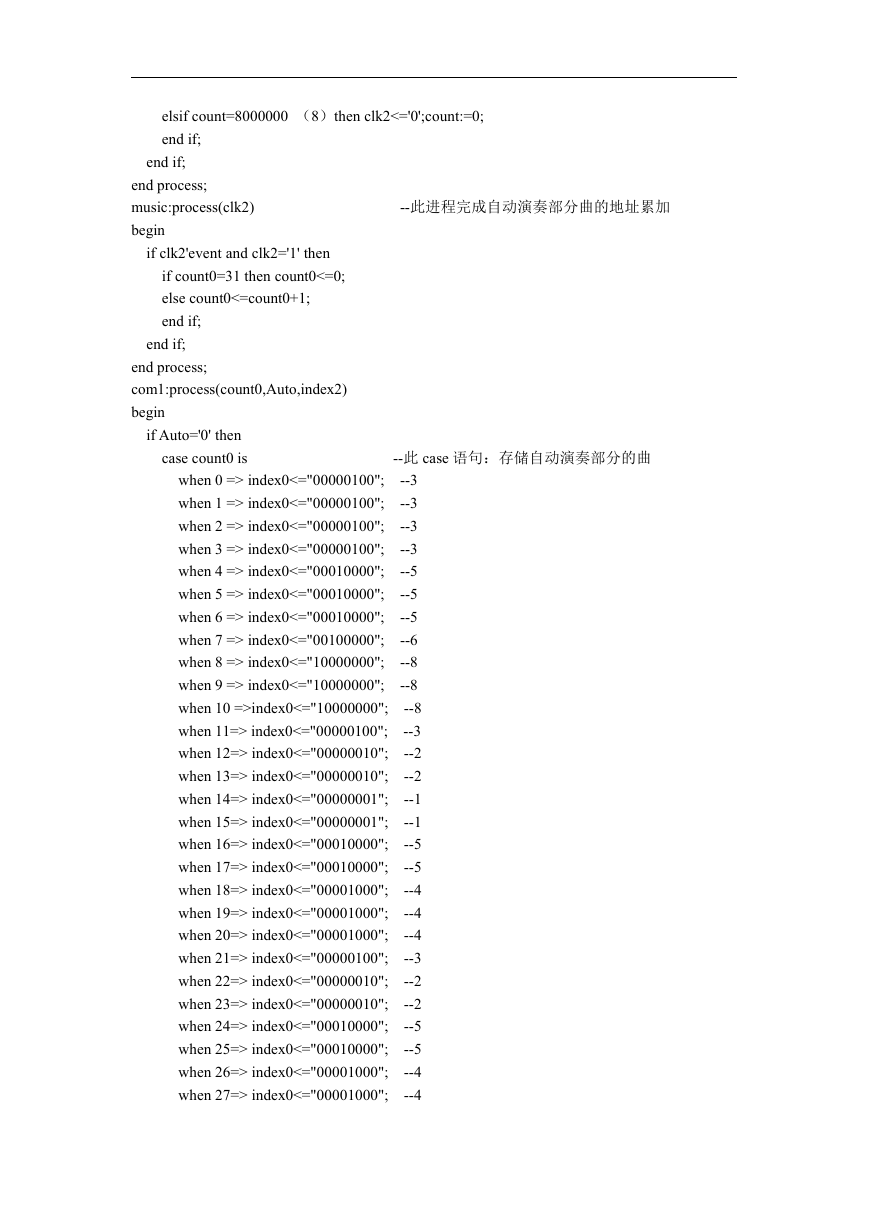

music:process(clk2)
begin
if clk2'event and clk2='1' then
if count0=31 then count0<=0;
else count0<=count0+1;
end if;
end if;
end process;
com1:process(count0,Auto,index2)
begin
if Auto='0' then
case count0 is
when 0 => index0<="00000100";
when 1 => index0<="00000100";
when 2 => index0<="00000100";
when 3 => index0<="00000100";
when 4 => index0<="00010000";
when 5 => index0<="00010000";
when 6 => index0<="00010000";
when 7 => index0<="00100000";
when 8 => index0<="10000000";
when 9 => index0<="10000000";
when 10 =>index0<="10000000";
when 11=> index0<="00000100";
when 12=> index0<="00000010";
when 13=> index0<="00000010";
when 14=> index0<="00000001";
when 15=> index0<="00000001";
when 16=> index0<="00010000";
when 17=> index0<="00010000";
when 18=> index0<="00001000";
when 19=> index0<="00001000";
when 20=> index0<="00001000";
when 21=> index0<="00000100";
when 22=> index0<="00000010";
when 23=> index0<="00000010";
when 24=> index0<="00010000";
when 25=> index0<="00010000";
when 26=> index0<="00001000";
when 27=> index0<="00001000";
--此进程完成自动演奏部分曲的地址累加
--此 case 语句：存储自动演奏部分的曲
--3
--3
--3
--3
--5
--5
--5
--6
--8
--8
--8
--3
--2
--2
--1
--1
--5
--5
--4
--4
--4
--3
--2
--2
--5
--5
--4
--4
when 28=> index0<="00000100";
when 29=> index0<="00000100";
when 30=> index0<="00000010";
when 31=> index0<="00000010";
when others => null;
--3
--3
--2
--2
end case;
else index0<=index2;
end if;
end process;
end Behavioral;

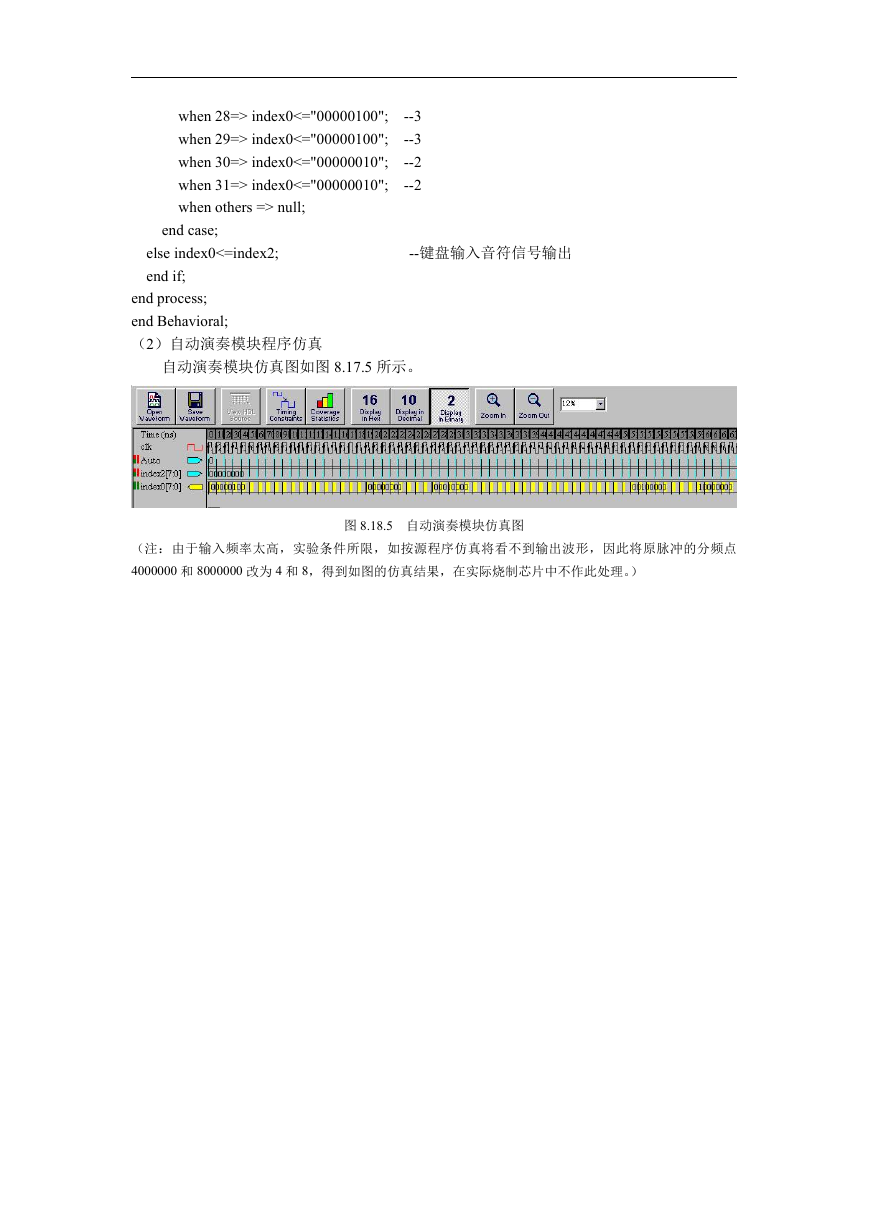

（2）自动演奏模块程序仿真
--键盘输入音符信号输出
自动演奏模块仿真图如图 8.17.5 所示。
（注：由于输入频率太高，实验条件所限，如按源程序仿真将看不到输出波形，因此将原脉冲的分频点
4000000 和 8000000 改为 4 和 8，得到如图的仿真结果，在实际烧制芯片中不作此处理。）
图 8.18.5 自动演奏模块仿真图
