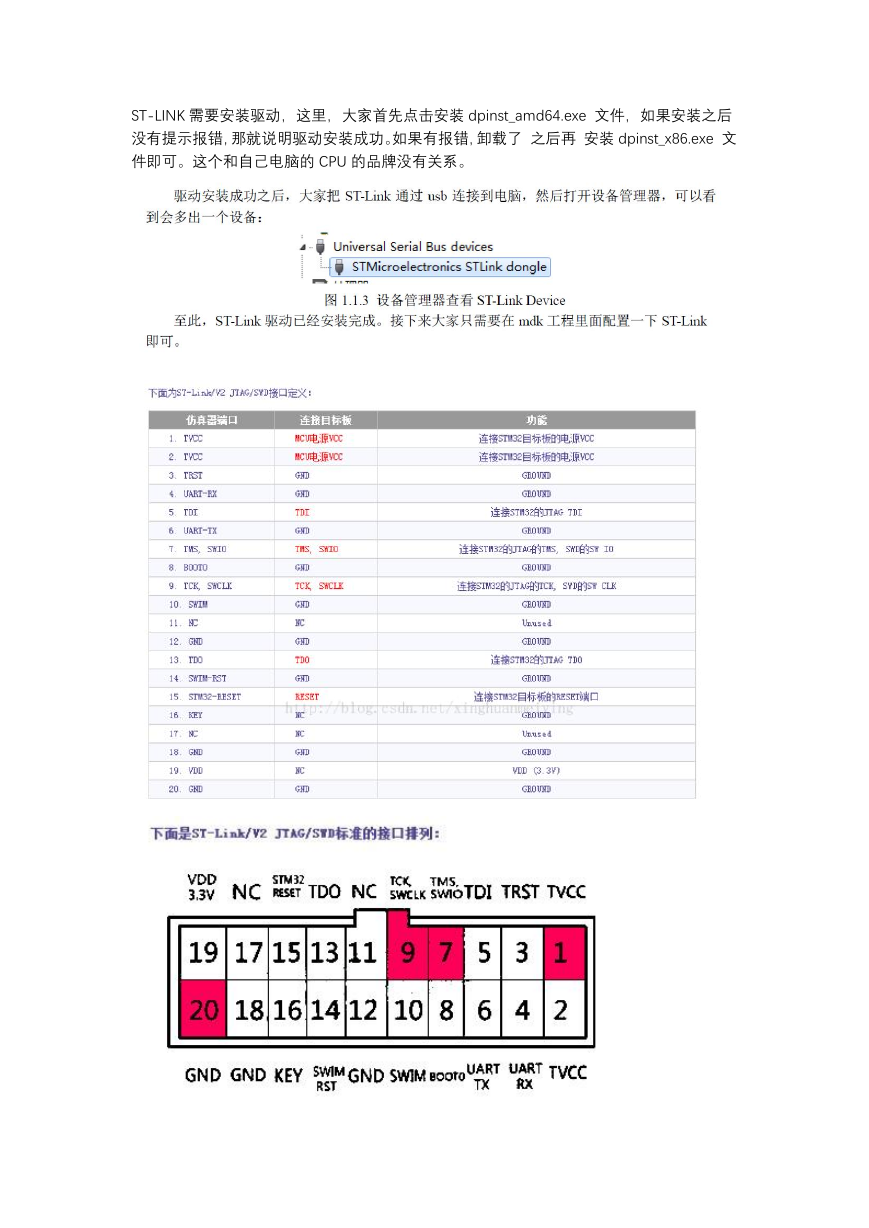

ST-LINK 需要安装驱动，这里，大家首先点击安装 dpinst_amd64.exe 文件，如果安装之后没有提示报错，那就说明驱动安装成功。如果有报错，卸载了之后再安装 dpinst_x86.exe 文件即可。这个和自己电脑的 CPU 的品牌没有关系。

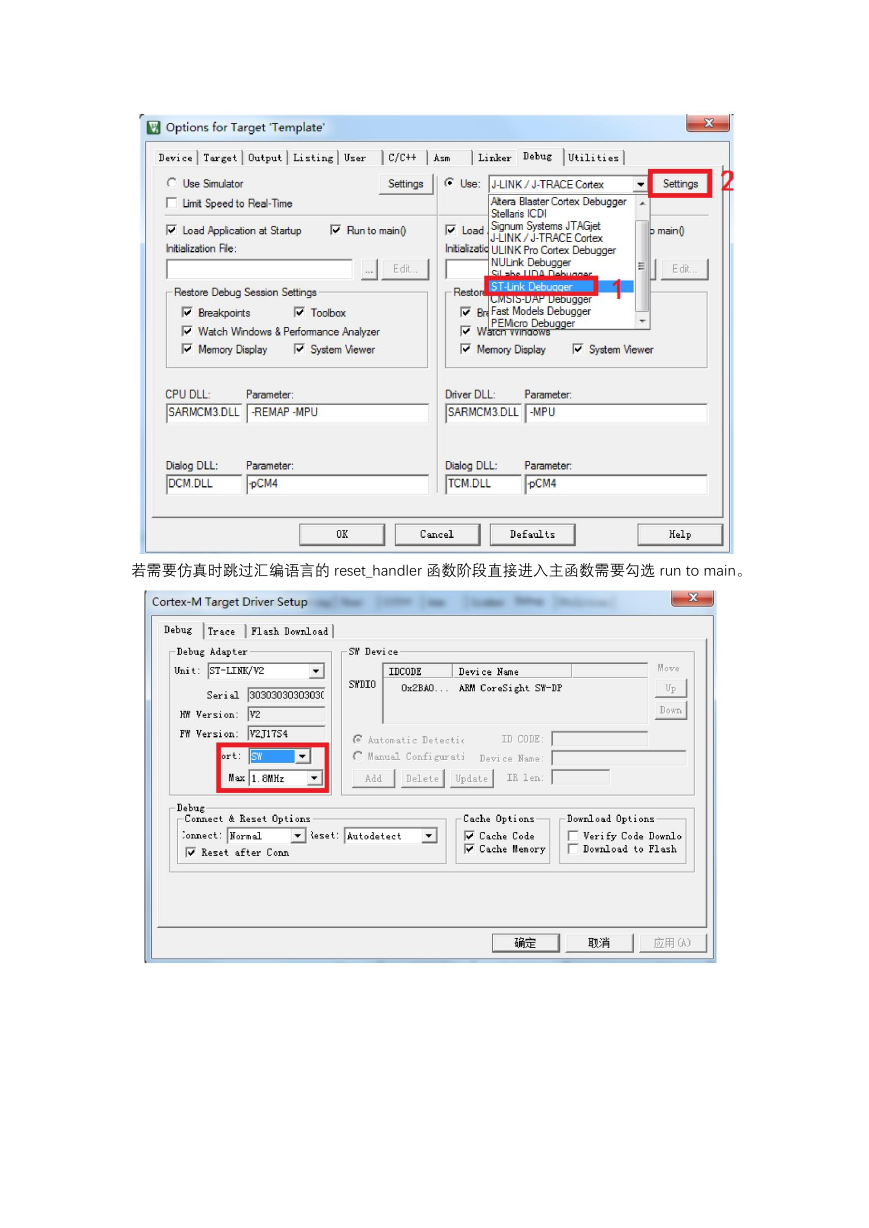

以上接口排列以公口(带针脚的口)为准。凹槽为防呆缺口，用于定位引脚号。对于 ST-LINK V2 来说 SWD 仿真需要接上 GND、TVCC、SWIO、SWCLK 四根线，对应开发板的相同位置那四个引脚。当 ST-LINK 仿真器引脚完全悬空时，TVCC 引脚为 1.6V，GND 引脚为 0V，VDD 引脚为 3.3V。仿真条件下必须打开开发板自身的电源，单靠仿真器的供电来进行仿真是不可取的。 ST-LINK V2 只支持 4.6 以上 Keil 版本。低于 4.6 无法识别。在 keil5 中，在工程模板里点击 target 按钮。若使用 keil4，请跳过以下内容。检查一下晶振是否正确。

若需要仿真时跳过汇编语言的 reset_handler 函数阶段直接进入主函数需要勾选 run to main。

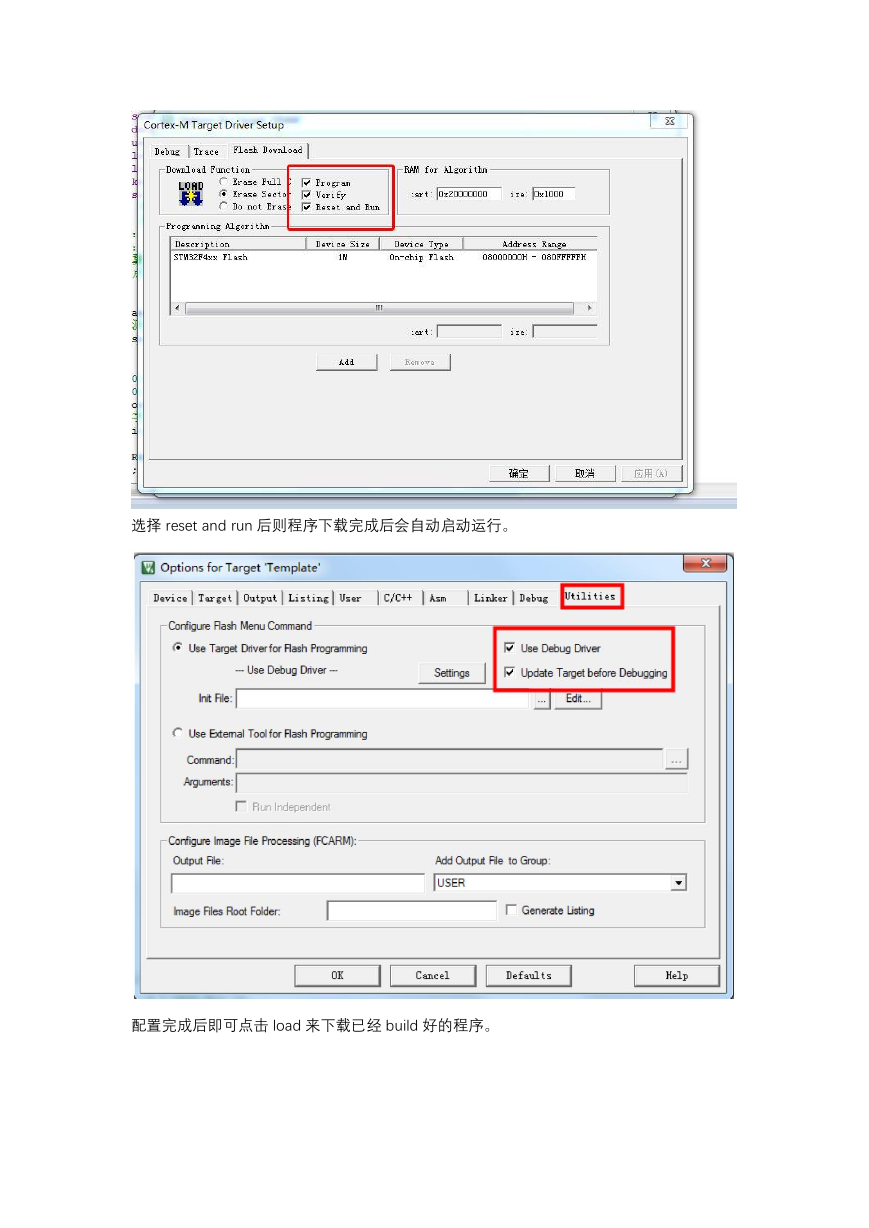

选择 reset and run 后则程序下载完成后会自动启动运行。配置完成后即可点击 load 来下载已经 build 好的程序。

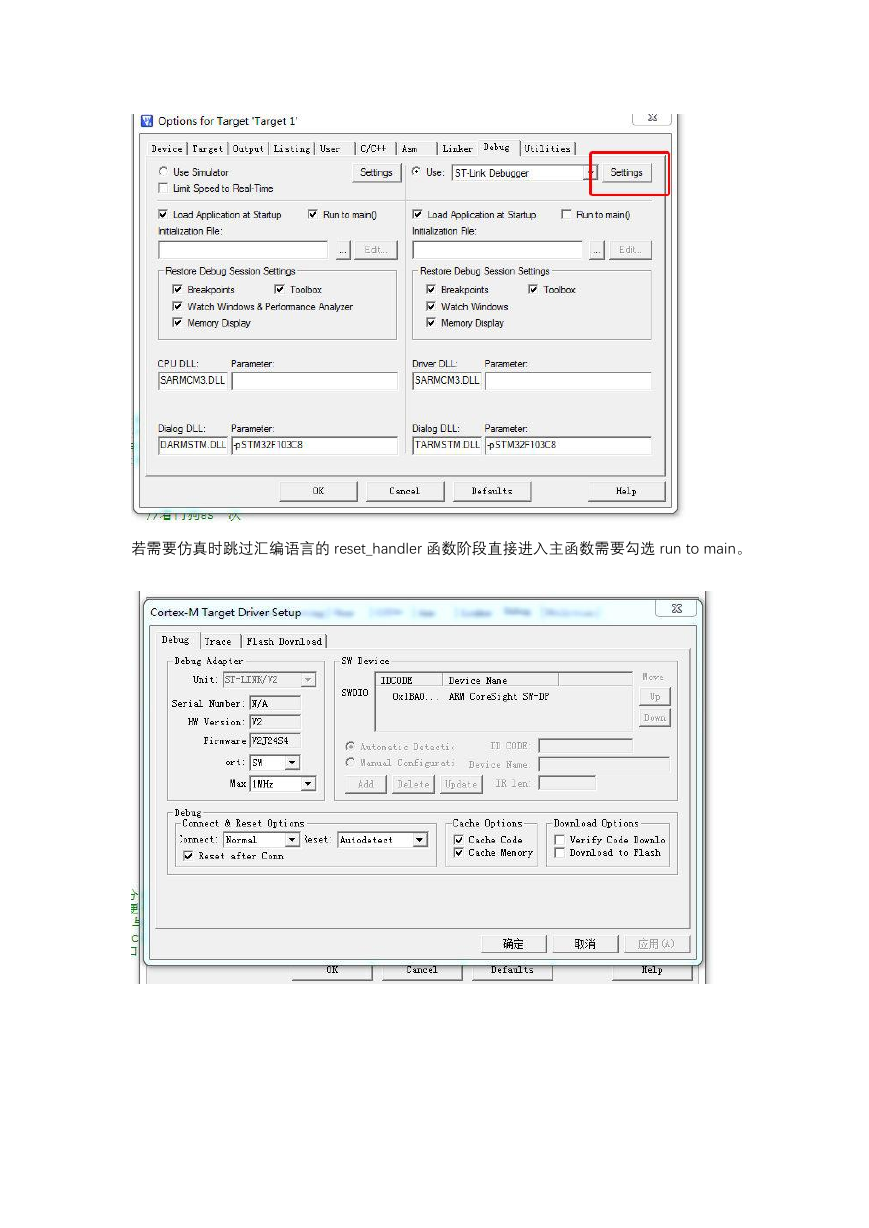

若使用 keil4，在工程模板里点击 target 按钮。

若需要仿真时跳过汇编语言的 reset_handler 函数阶段直接进入主函数需要勾选 run to main。

选择 reset and run 后则程序下载完成后会自动启动运行。完成配置后按 load 即可下载已经 build 好的程序。
