计算机图形学--多边形裁剪与填充 MFC实现代码.doc
一、题目内容说明：
二、总体设计：
三、模块设计：
四、详细设计：
1、创建窗口、菜单、工具栏、状栏的函数。
2、鼠标按下左键的响应函数
3、鼠标移动时的响应函数
4、放开鼠标右键的响应
5、初始化函数
6、重画窗口的函数，是MFC自动生成的，我们可以在里面添加自己的代码，用来实现消息映射表处理菜单、工
7、在指定的pDC设备中，画多边形
8、填充多边形函数，重量级的函数
9、裁剪多边形的函数，重量级的函数
10、判断判断两条线段是否相交的函数
11、冒泡排序函数
12、对多边形裁减时，判断线段端点是否在可视一侧，判断就是直接判断点坐标的关系
四、完成的成果截图：
五、体会
计算机与通信学院课程设计评分表

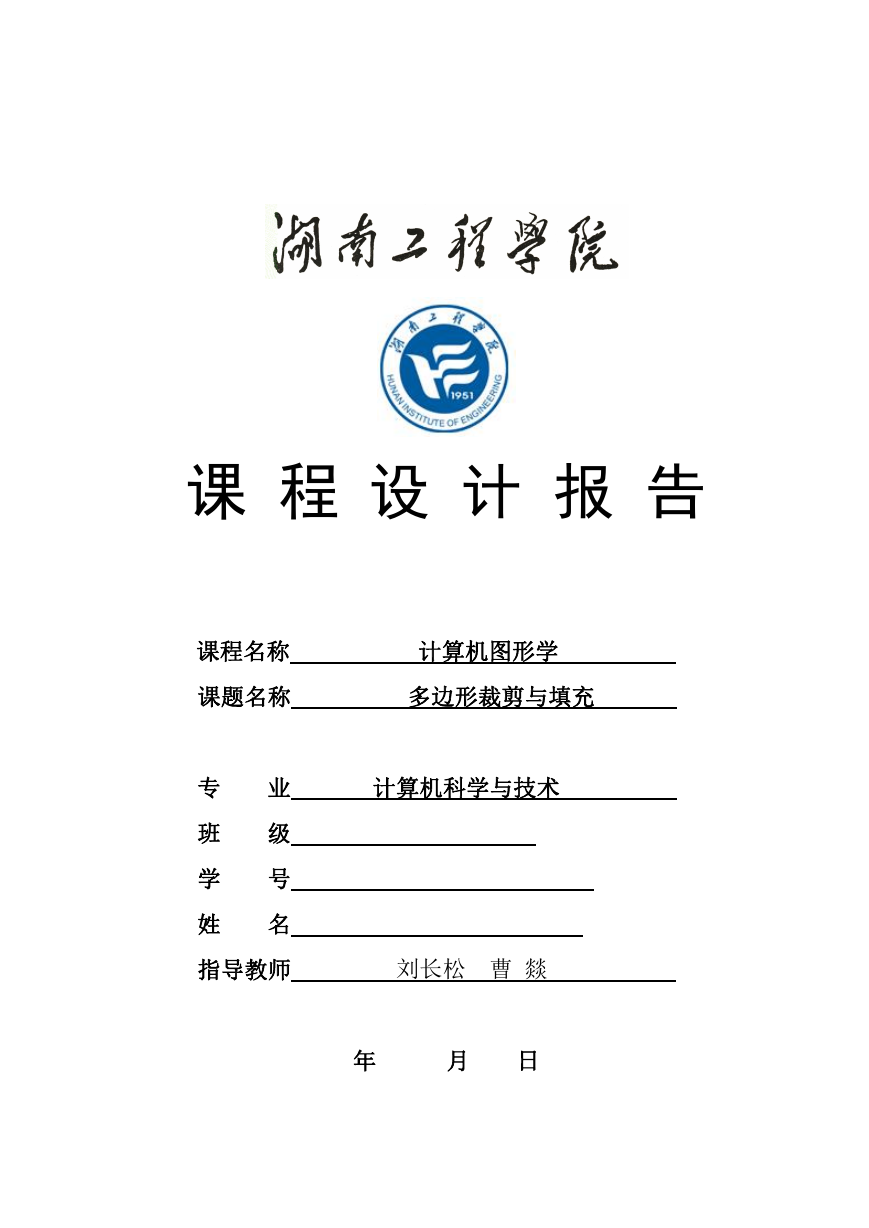

课 程 设 计 报 告
计算机图形学
多边形裁剪与填充
计算机科学与技术
课程名称
课题名称
专
班
学
姓
业
级
号
名
指导教师
刘长松 曹 燚
年
月
日

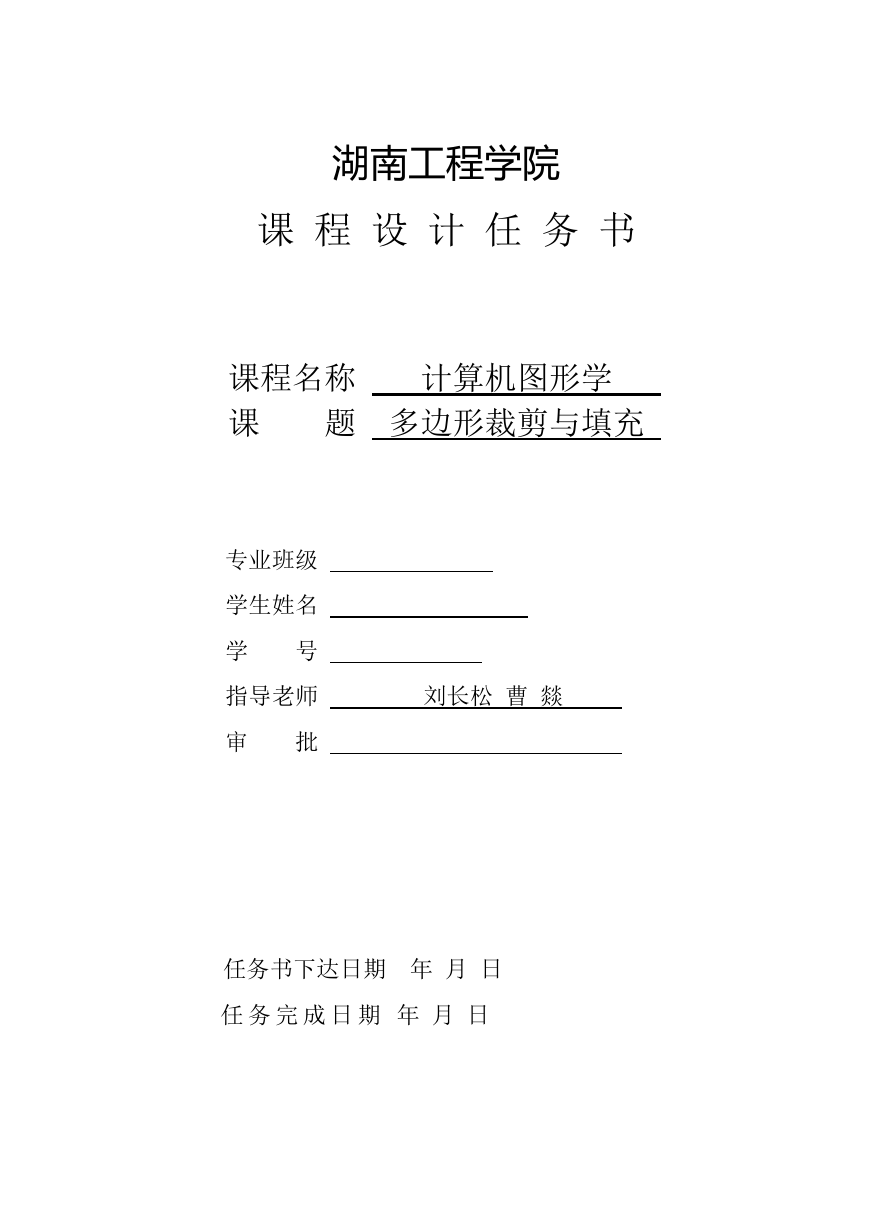

湖南工程学院
课 程 设 计 任 务 书
课程名称
课
计算机图形学
题 多边形裁剪与填充
专业班级
学生姓名
学
号
指导老师
审
批
刘长松 曹 燚
任务书下达日期 年 月 日
任 务 完 成 日 期 年 月 日

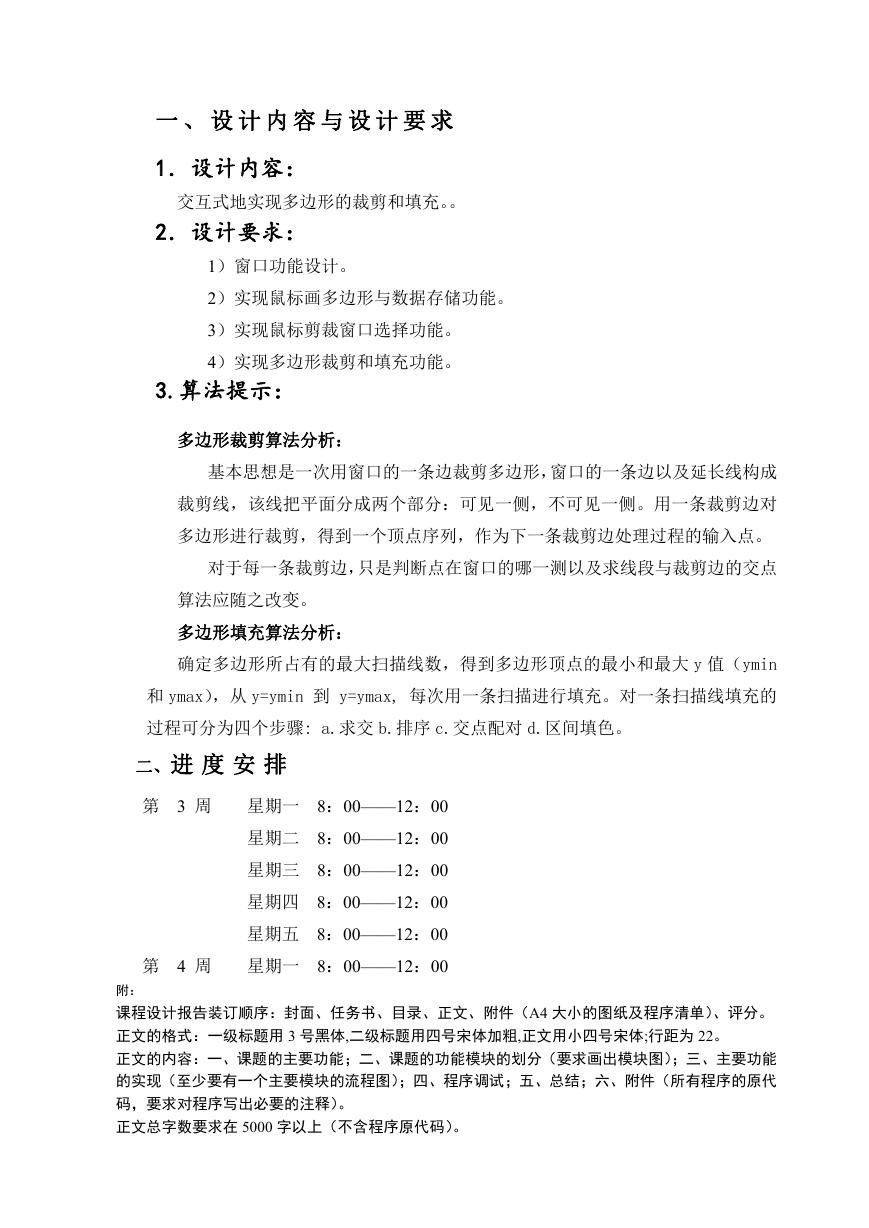

一 、 设 计 内 容 与 设 计 要 求
1．设计内容：
交互式地实现多边形的裁剪和填充。。
2．设计要求：
1）窗口功能设计。
2）实现鼠标画多边形与数据存储功能。
3）实现鼠标剪裁窗口选择功能。
4）实现多边形裁剪和填充功能。
3.算法提示：
多边形裁剪算法分析：
基本思想是一次用窗口的一条边裁剪多边形，窗口的一条边以及延长线构成
裁剪线，该线把平面分成两个部分：可见一侧，不可见一侧。用一条裁剪边对
多边形进行裁剪，得到一个顶点序列，作为下一条裁剪边处理过程的输入点。
对于每一条裁剪边，只是判断点在窗口的哪一测以及求线段与裁剪边的交点
算法应随之改变。
多边形填充算法分析：
确定多边形所占有的最大扫描线数，得到多边形顶点的最小和最大 y 值（ymin
和 ymax），从 y=ymin 到 y=ymax, 每次用一条扫描进行填充。对一条扫描线填充的
过程可分为四个步骤: a.求交 b.排序 c.交点配对 d.区间填色。
二、进 度 安 排
第 3 周
第 4 周
星期一 8：00——12：00
星期二 8：00——12：00
星期三 8：00——12：00
星期四 8：00——12：00
星期五 8：00——12：00
星期一 8：00——12：00
附：
课程设计报告装订顺序：封面、任务书、目录、正文、附件（A4 大小的图纸及程序清单）、评分。
正文的格式：一级标题用 3 号黑体,二级标题用四号宋体加粗,正文用小四号宋体;行距为 22。
正文的内容：一、课题的主要功能；二、课题的功能模块的划分（要求画出模块图）；三、主要功能
的实现（至少要有一个主要模块的流程图）；四、程序调试；五、总结；六、附件（所有程序的原代
码，要求对程序写出必要的注释）。
正文总字数要求在 5000 字以上（不含程序原代码）。
一、题目内容说明：
1、交互式地实现多边形的裁剪和填充。
2、功能要求：
1） 窗口功能设计。
2）实现鼠标画多边形与数据存储功能。
4）实现鼠标剪裁窗口选择功能。
5） 实现多边形裁剪和填充功能。
二、总体设计：
本程序使用 MFC 实现多边形的裁剪和填充绘图程序。
多边形裁剪算法分析：
基本思想是一次用窗口的一条边裁剪多边形，窗口的一条边以及延长线构成裁剪线，
改线把平面分成两个部分：可见一侧，不可见一侧。用一条裁剪边多多边形进行裁剪，得
到一个顶点序列，作为吓一条裁剪边处理过程的输入点。
对于每一条裁剪边，只是判断点在窗口的哪一测以及求线段与裁剪边的交点算法应随
之改变。
仅用一条裁剪边时，逐次多边形裁剪框图：
在 CGraphics 类的 CutRectangular（CRect）函数中实现对多边形的裁剪
多边形填充算法分析：
确定多边形所占有的最大扫描线数，得到多边形顶点的最小和最大 y 值（ymin 和 ymax），
从 y=ymin 到 y=ymax, 每次用一条扫描进行填充。对一条扫描线填充的过程可分为四个步
骤: a.求交 b.排序 c.交点配对 d.区间填色。在 CGraphics 类中的 FillPlogon 函数中实现
多边形的填充算法。

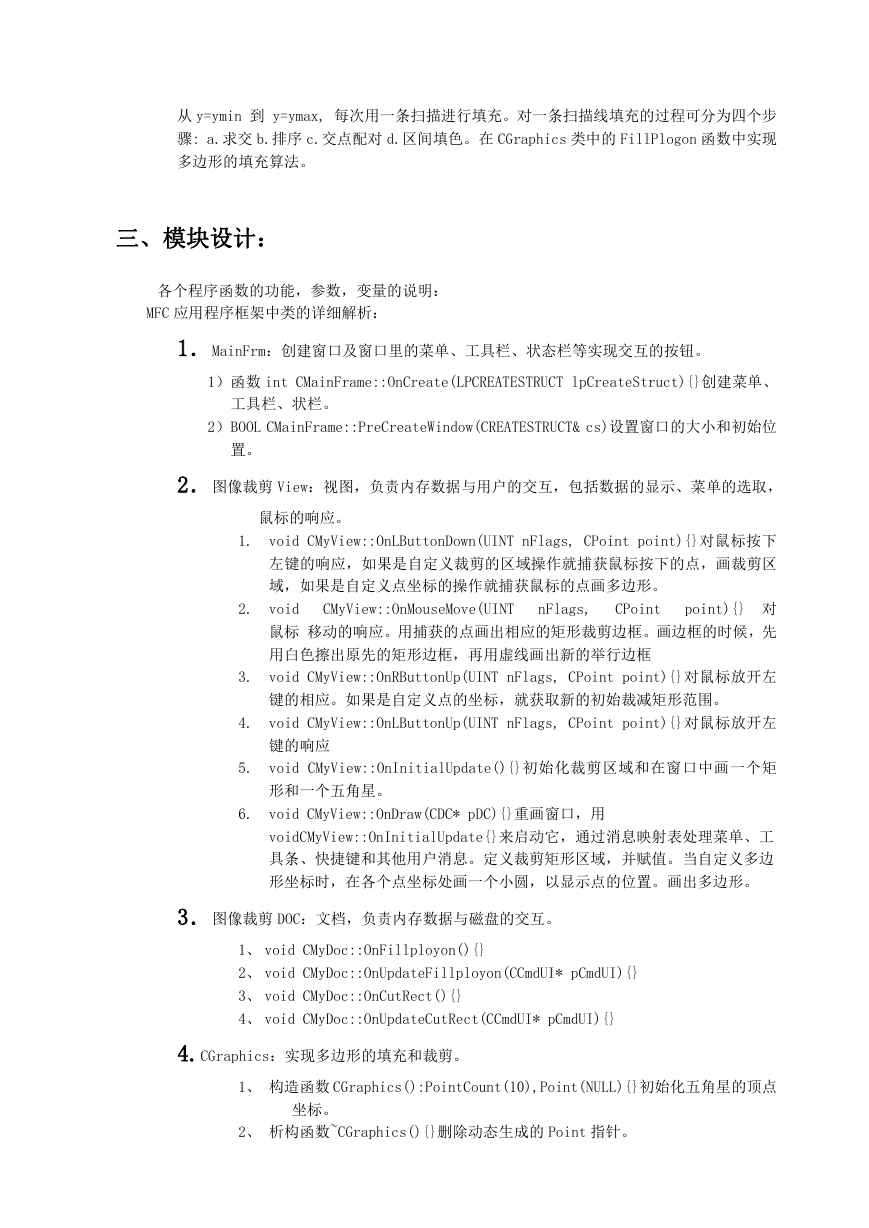

三、模块设计：
各个程序函数的功能，参数，变量的说明：
MFC 应用程序框架中类的详细解析：
1．MainFrm：创建窗口及窗口里的菜单、工具栏、状态栏等实现交互的按钮。
1）函数 int CMainFrame::OnCreate(LPCREATESTRUCT lpCreateStruct){}创建菜单、
工具栏、状栏。
2）BOOL CMainFrame::PreCreateWindow(CREATESTRUCT& cs)设置窗口的大小和初始位
置。
2．图像裁剪 View：视图，负责内存数据与用户的交互，包括数据的显示、菜单的选取，
鼠标的响应。
1.
2.
3.
4.
5.
6.
nFlags,
CMyView::OnMouseMove(UINT
void CMyView::OnLButtonDown(UINT nFlags, CPoint point){}对鼠标按下
左键的响应，如果是自定义裁剪的区域操作就捕获鼠标按下的点，画裁剪区
域，如果是自定义点坐标的操作就捕获鼠标的点画多边形。
void
point){} 对
CPoint
鼠标 移动的响应。用捕获的点画出相应的矩形裁剪边框。画边框的时候，先
用白色擦出原先的矩形边框，再用虚线画出新的举行边框
void CMyView::OnRButtonUp(UINT nFlags, CPoint point){}对鼠标放开左
键的相应。如果是自定义点的坐标，就获取新的初始裁减矩形范围。
void CMyView::OnLButtonUp(UINT nFlags, CPoint point){}对鼠标放开左
键的响应
void CMyView::OnInitialUpdate(){}初始化裁剪区域和在窗口中画一个矩
形和一个五角星。
void CMyView::OnDraw(CDC* pDC){}重画窗口，用
voidCMyView::OnInitialUpdate{}来启动它，通过消息映射表处理菜单、工
具条、快捷键和其他用户消息。定义裁剪矩形区域，并赋值。当自定义多边
形坐标时，在各个点坐标处画一个小圆，以显示点的位置。画出多边形。
3．图像裁剪 DOC：文档，负责内存数据与磁盘的交互。
1、 void CMyDoc::OnFillployon(){}
2、 void CMyDoc::OnUpdateFillployon(CCmdUI* pCmdUI){}
3、 void CMyDoc::OnCutRect(){}
4、 void CMyDoc::OnUpdateCutRect(CCmdUI* pCmdUI){}
4.CGraphics：实现多边形的填充和裁剪。
1、 构造函数 CGraphics():PointCount(10),Point(NULL){}初始化五角星的顶点
坐标。
2、 析构函数~CGraphics(){}删除动态生成的 Point 指针。

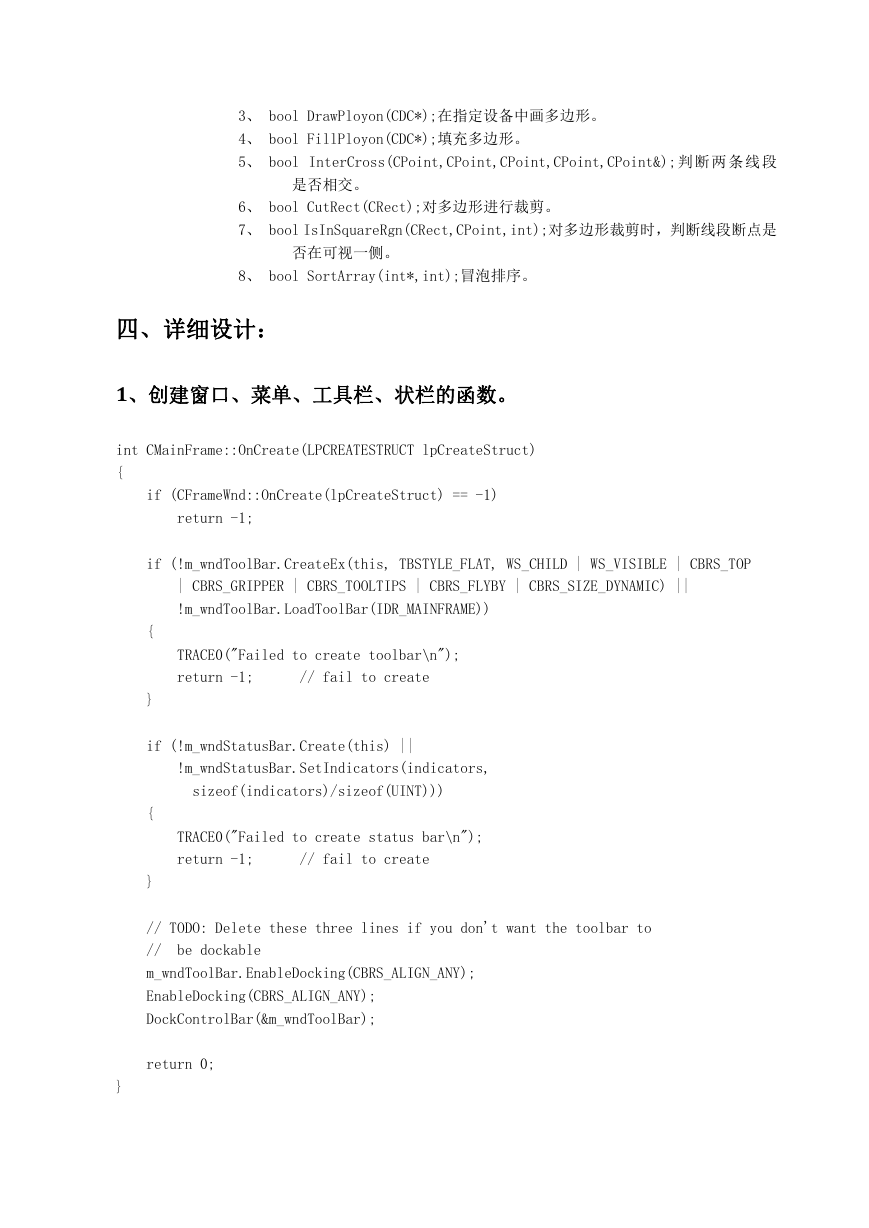

3、 bool DrawPloyon(CDC*);在指定设备中画多边形。
4、 bool FillPloyon(CDC*);填充多边形。
5、 bool InterCross(CPoint,CPoint,CPoint,CPoint,CPoint&);判 断 两 条 线 段
是否相交。
6、 bool CutRect(CRect);对多边形进行裁剪。
7、 bool IsInSquareRgn(CRect,CPoint,int);对多边形裁剪时，判断线段断点是
否在可视一侧。
8、 bool SortArray(int*,int);冒泡排序。
四、详细设计：
1、创建窗口、菜单、工具栏、状栏的函数。
int CMainFrame::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
if (CFrameWnd::OnCreate(lpCreateStruct) == -1)
return -1;
if (!m_wndToolBar.CreateEx(this, TBSTYLE_FLAT, WS_CHILD | WS_VISIBLE | CBRS_TOP
| CBRS_GRIPPER | CBRS_TOOLTIPS | CBRS_FLYBY | CBRS_SIZE_DYNAMIC) ||
!m_wndToolBar.LoadToolBar(IDR_MAINFRAME))
{
}
TRACE0("Failed to create toolbar\n");
return -1;
// fail to create
if (!m_wndStatusBar.Create(this) ||
!m_wndStatusBar.SetIndicators(indicators,
sizeof(indicators)/sizeof(UINT)))
{
}
TRACE0("Failed to create status bar\n");
return -1;
// fail to create
be dockable
// TODO: Delete these three lines if you don't want the toolbar to
//
m_wndToolBar.EnableDocking(CBRS_ALIGN_ANY);
EnableDocking(CBRS_ALIGN_ANY);
DockControlBar(&m_wndToolBar);
return 0;
}

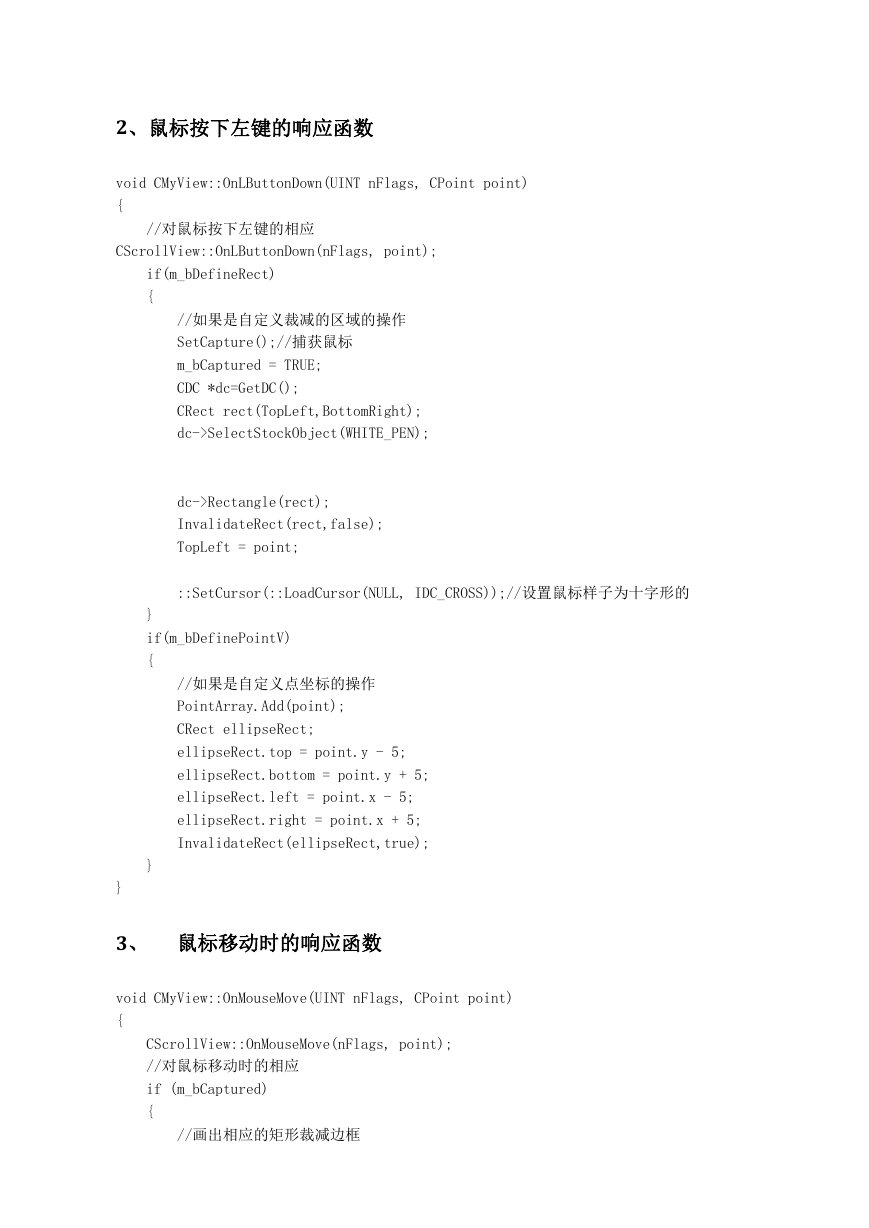

2、鼠标按下左键的响应函数
void CMyView::OnLButtonDown(UINT nFlags, CPoint point)
{
//对鼠标按下左键的相应
CScrollView::OnLButtonDown(nFlags, point);
if(m_bDefineRect)
{
//如果是自定义裁减的区域的操作
SetCapture();//捕获鼠标
m_bCaptured = TRUE;
CDC *dc=GetDC();
CRect rect(TopLeft,BottomRight);
dc->SelectStockObject(WHITE_PEN);
dc->Rectangle(rect);
InvalidateRect(rect,false);
TopLeft = point;
::SetCursor(::LoadCursor(NULL, IDC_CROSS));//设置鼠标样子为十字形的
}
if(m_bDefinePointV)
{
//如果是自定义点坐标的操作
PointArray.Add(point);
CRect ellipseRect;
ellipseRect.top = point.y - 5;
ellipseRect.bottom = point.y + 5;
ellipseRect.left = point.x - 5;
ellipseRect.right = point.x + 5;
InvalidateRect(ellipseRect,true);
}
}
3、 鼠标移动时的响应函数
void CMyView::OnMouseMove(UINT nFlags, CPoint point)
{
CScrollView::OnMouseMove(nFlags, point);
//对鼠标移动时的相应
if (m_bCaptured)
{
//画出相应的矩形裁减边框

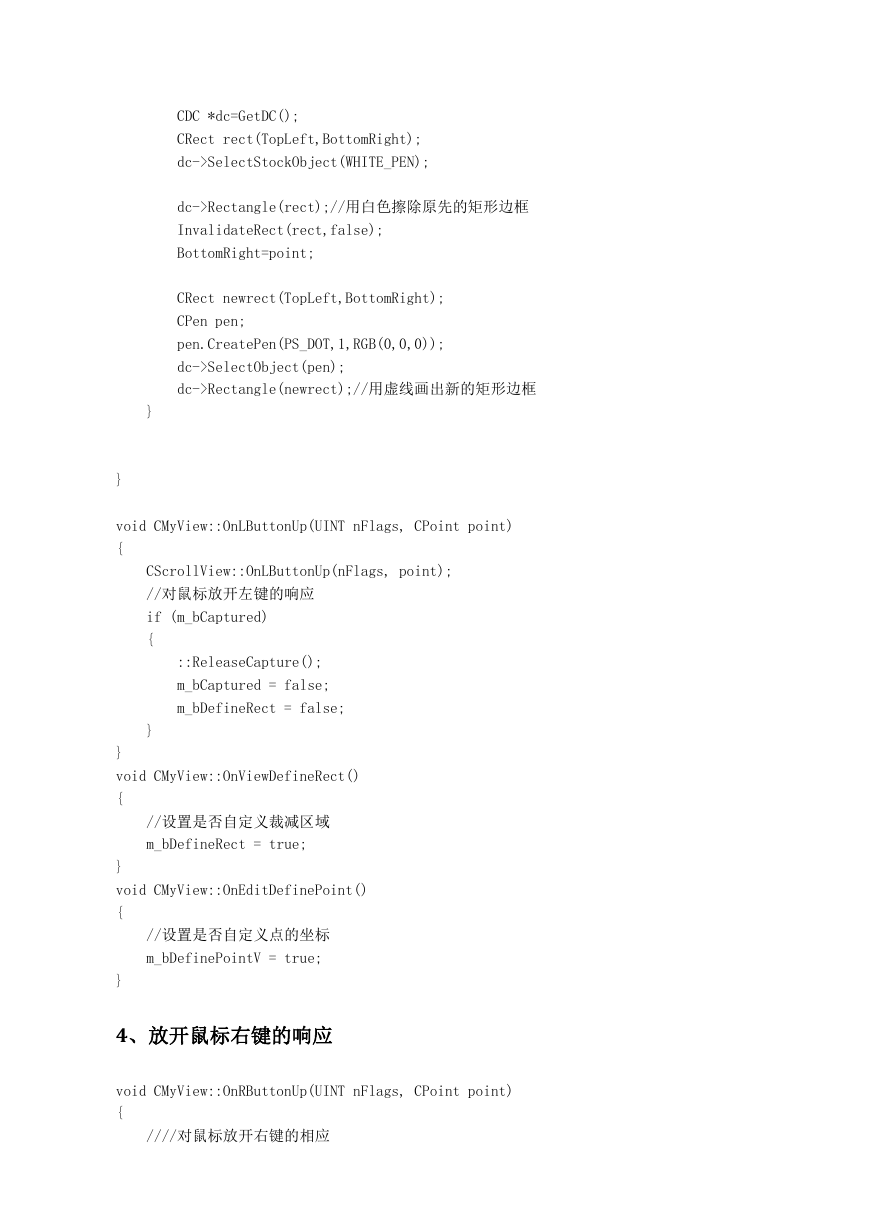

CDC *dc=GetDC();
CRect rect(TopLeft,BottomRight);
dc->SelectStockObject(WHITE_PEN);
dc->Rectangle(rect);//用白色擦除原先的矩形边框
InvalidateRect(rect,false);
BottomRight=point;
CRect newrect(TopLeft,BottomRight);
CPen pen;
pen.CreatePen(PS_DOT,1,RGB(0,0,0));
dc->SelectObject(pen);
dc->Rectangle(newrect);//用虚线画出新的矩形边框
}
}
void CMyView::OnLButtonUp(UINT nFlags, CPoint point)
{
CScrollView::OnLButtonUp(nFlags, point);
//对鼠标放开左键的响应
if (m_bCaptured)
{
::ReleaseCapture();
m_bCaptured = false;
m_bDefineRect = false;
}
}
void CMyView::OnViewDefineRect()
{
//设置是否自定义裁减区域
m_bDefineRect = true;
}
void CMyView::OnEditDefinePoint()
{
//设置是否自定义点的坐标
m_bDefinePointV = true;
}
4、放开鼠标右键的响应
void CMyView::OnRButtonUp(UINT nFlags, CPoint point)
{
////对鼠标放开右键的相应
