ZXA10 C320（V1.2.5P3）光接入局端汇聚设备维护手册.pdf

发布时间：2022-06-09 发布人：admin 分类：说明书资料大小：2.01M 资料格式：pdf 举报版权申诉


第1页 / 共67页


第2页 / 共67页


第3页 / 共67页


第4页 / 共67页


第5页 / 共67页


第6页 / 共67页


第7页 / 共67页


第8页 / 共67页

1 安全说明

1.1 安全注意事项

1.2 符号说明

2 日常维护

2.1 日常维护注意事项

2.2 设备侧日常维护

2.2.1 环境监控

2.2.2 主设备日常维护

2.2.3 交换控制板运行状态

2.2.4 PON接口板运行状态

2.2.5 P2P接口板运行状态

2.2.6 电源板运行状态

2.3 网管侧日常维护

2.3.1 告警实时监控

2.3.2 检查网元配置文件备份情况

2.3.3 系统监控

2.3.4 病毒检测

3 数据备份与恢复

3.1 配置FTP服务

3.2 保存网元数据

3.2.1 实时保存网元数据

3.2.2 周期性保存网元数据

3.3 备份网元数据

3.3.1 实时备份网元数据

3.3.2 周期性备份网元数据

3.4 恢复网元数据

3.5 主备倒换

4 扩容指导

4.1 扩容定义

4.2 扩容流程

4.3 扩容失败处理指导

5 割接指导

5.1 割接定义

5.2 割接流程

5.3 割接失败倒回指导

6 版本升级指导

6.1 版本升级说明

6.2 升级版本

6.3 升级补丁

6.4 升级成功测试

6.5 升级失败操作指导

A 单板更换

A.1 注意事项

A.2 更换交换控制板

A.3 更换其它单板

缩略语

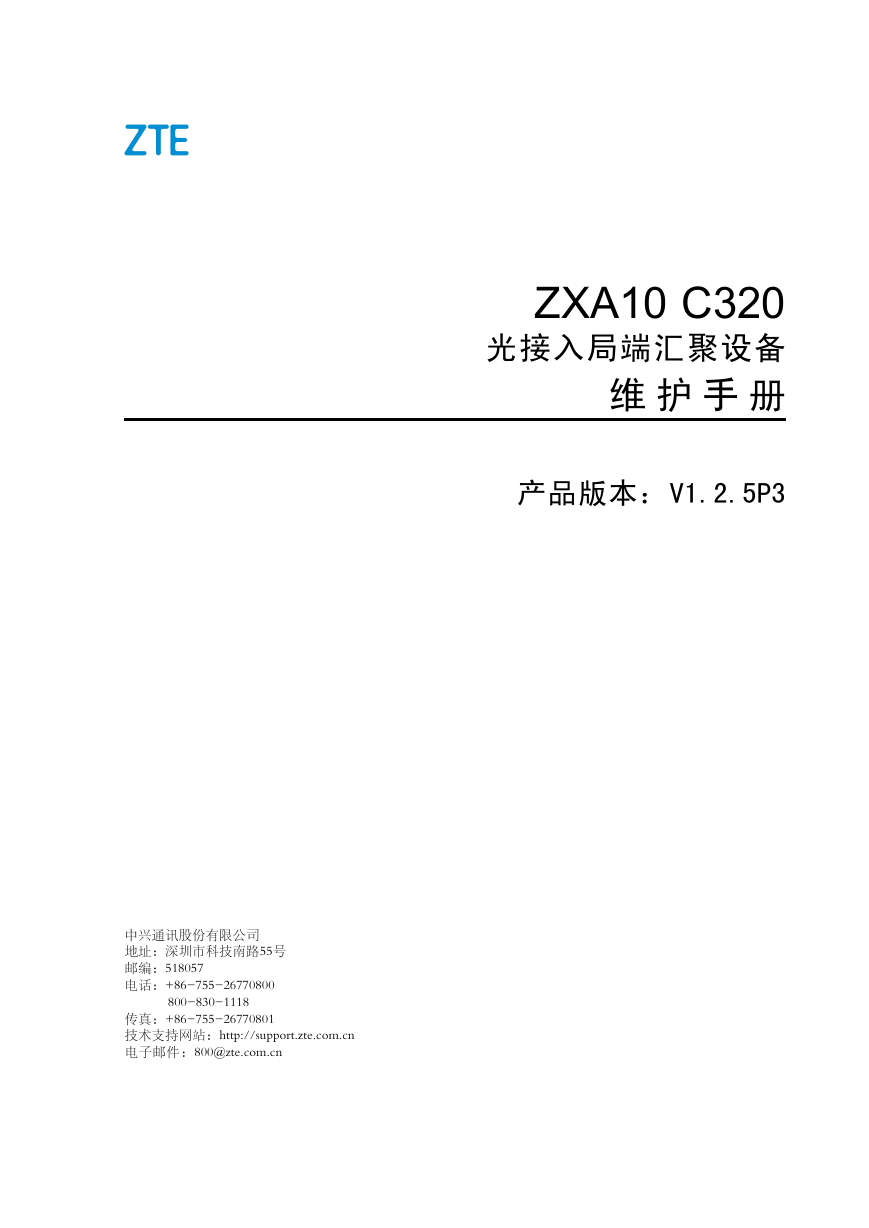

ZXA10 C320 光接入局端汇聚设备维护手册产品版本：V1.2.5P3 中兴通讯股份有限公司地址：深圳市科技南路55号邮编：518057 电话：+86-755-26770800 800-830-1118 传真：+86-755-26770801 技术支持网站：http://support.zte.com.cn 电子邮件：800@zte.com.cn

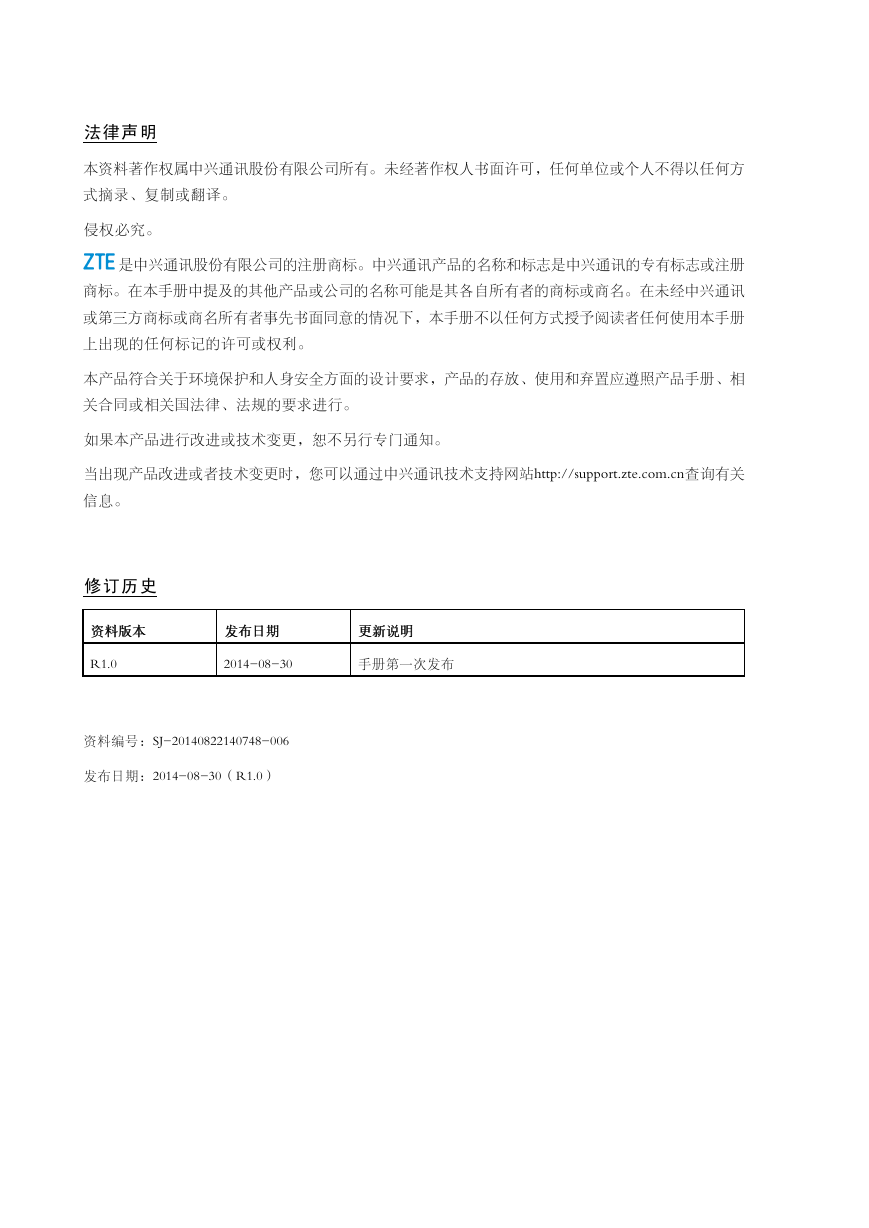

法律声明本资料著作权属中兴通讯股份有限公司所有。未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。侵权必究。是中兴通讯股份有限公司的注册商标。中兴通讯产品的名称和标志是中兴通讯的专有标志或注册商标。在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。在未经中兴通讯或第三方商标或商名所有者事先书面同意的情况下，本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。本产品符合关于环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。如果本产品进行改进或技术变更，恕不另行专门通知。当出现产品改进或者技术变更时，您可以通过中兴通讯技术支持网站http://support.zte.com.cn查询有关信息。修订历史资资资料料料版版版本本本发发发布布布日日日期期期更更更新新新说说说明明明 R1.0 2014-08-30 手册第一次发布资料编号：SJ-20140822140748-006 发布日期：2014-08-30（R1.0）

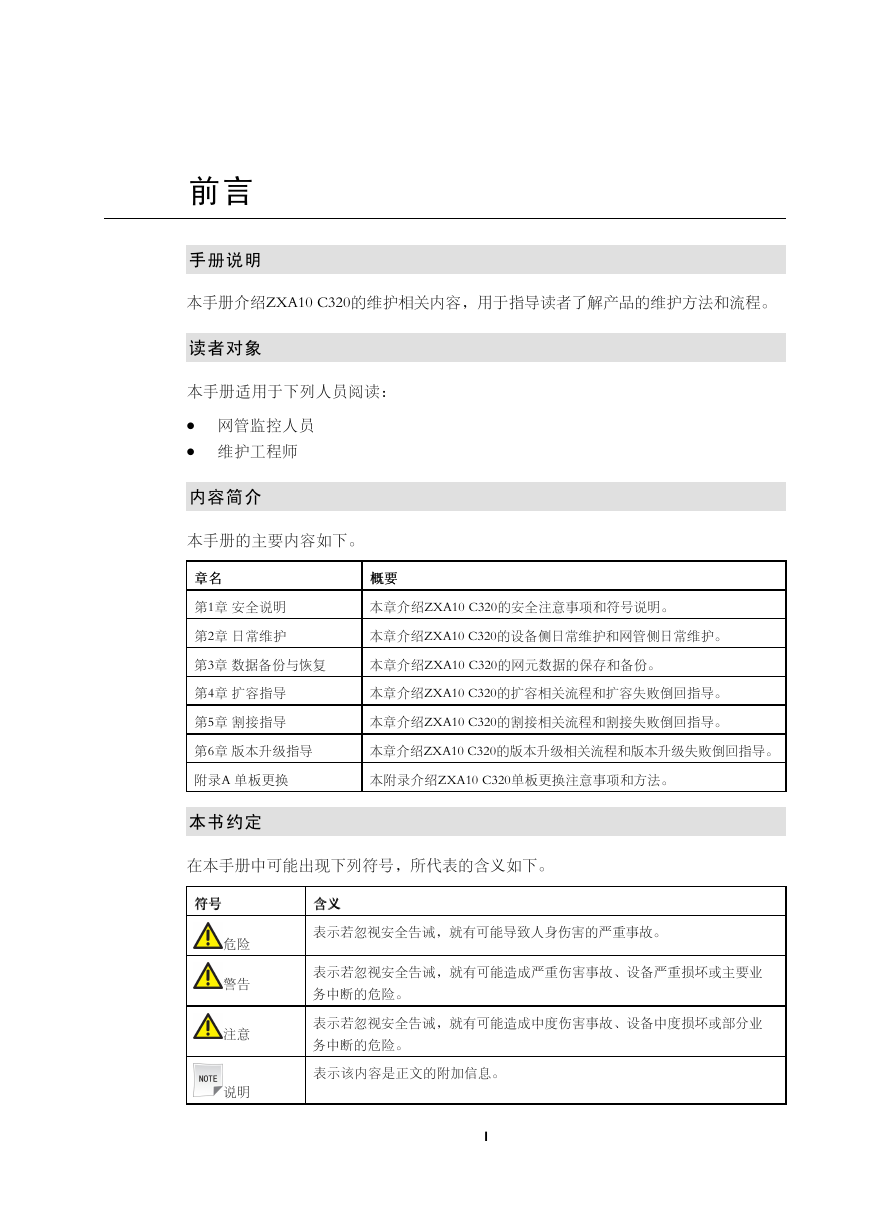

前言手册说明本手册介绍ZXA10 C320的维护相关内容，用于指导读者了解产品的维护方法和流程。读者对象本手册适用于下列人员阅读： l 网管监控人员 l 维护工程师内容简介本手册的主要内容如下。章章章名名名概概概要要要第1章安全说明本章介绍ZXA10 C320的安全注意事项和符号说明。第2章日常维护本章介绍ZXA10 C320的设备侧日常维护和网管侧日常维护。第3章数据备份与恢复本章介绍ZXA10 C320的网元数据的保存和备份。第4章扩容指导本章介绍ZXA10 C320的扩容相关流程和扩容失败倒回指导。第5章割接指导本章介绍ZXA10 C320的割接相关流程和割接失败倒回指导。第6章版本升级指导本章介绍ZXA10 C320的版本升级相关流程和版本升级失败倒回指导。附录A 单板更换本附录介绍ZXA10 C320单板更换注意事项和方法。本书约定在本手册中可能出现下列符号，所代表的含义如下。符符符号号号含含含义义义表示若忽视安全告诫，就有可能导致人身伤害的严重事故。表示若忽视安全告诫，就有可能造成严重伤害事故、设备严重损坏或主要业务中断的危险。表示若忽视安全告诫，就有可能造成中度伤害事故、设备中度损坏或部分业务中断的危险。表示该内容是正文的附加信息。危险警告注意说明 I

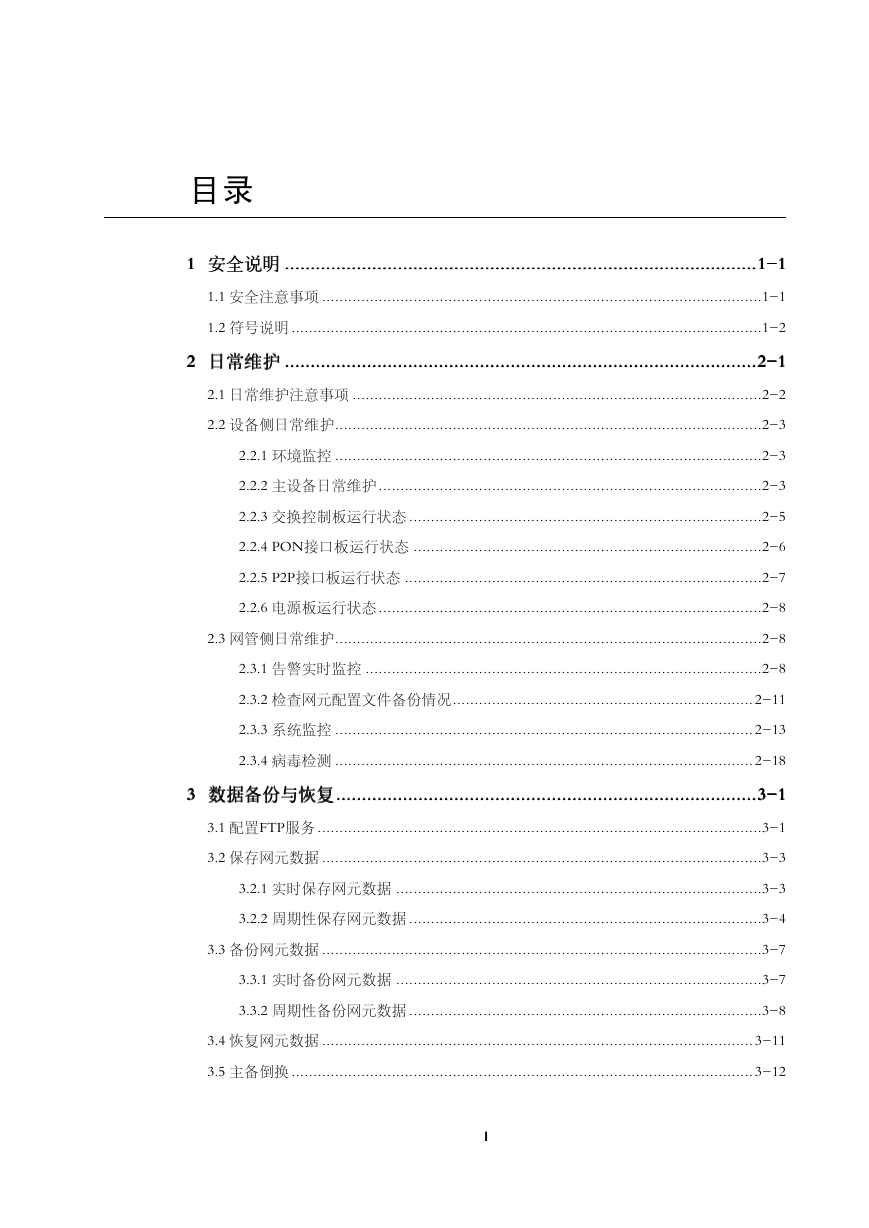

目录 111 安安安全全全说说说明明明 ....................................................................................................................................................................................................................................................................................111---111 1.1 安全注意事项 .....................................................................................................1-1 1.2 符号说明 ............................................................................................................1-2 222 日日日常常常维维维护护护 ....................................................................................................................................................................................................................................................................................222---111 2.1 日常维护注意事项 ..............................................................................................2-2 2.2 设备侧日常维护..................................................................................................2-3 2.2.1 环境监控 ..................................................................................................2-3 2.2.2 主设备日常维护 ........................................................................................2-3 2.2.3 交换控制板运行状态 .................................................................................2-5 2.2.4 PON接口板运行状态 ................................................................................2-6 2.2.5 P2P接口板运行状态 ..................................................................................2-7 2.2.6 电源板运行状态 ........................................................................................2-8 2.3 网管侧日常维护..................................................................................................2-8 2.3.1 告警实时监控 ...........................................................................................2-8 2.3.2 检查网元配置文件备份情况..................................................................... 2-11 2.3.3 系统监控 ................................................................................................ 2-13 2.3.4 病毒检测 ................................................................................................ 2-18 333 数数数据据据备备备份份份与与与恢恢恢复复复......................................................................................................................................................................................................................................................333---111 3.1 配置FTP服务 ......................................................................................................3-1 3.2 保存网元数据 .....................................................................................................3-3 3.2.1 实时保存网元数据 ....................................................................................3-3 3.2.2 周期性保存网元数据 .................................................................................3-4 3.3 备份网元数据 .....................................................................................................3-7 3.3.1 实时备份网元数据 ....................................................................................3-7 3.3.2 周期性备份网元数据 .................................................................................3-8 3.4 恢复网元数据 ................................................................................................... 3-11 3.5 主备倒换 .......................................................................................................... 3-12 I

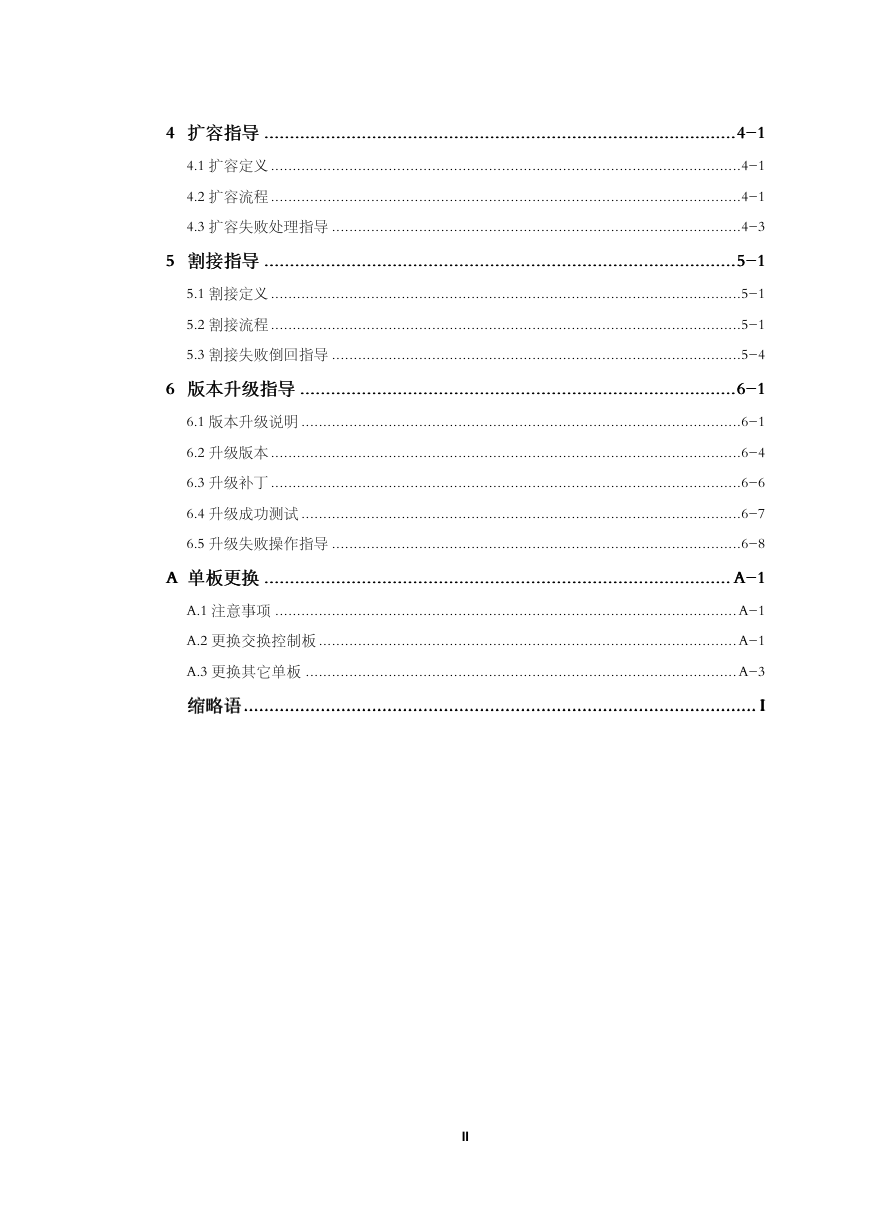

444 扩扩扩容容容指指指导导导 ....................................................................................................................................................................................................................................................................................444---111 4.1 扩容定义 ............................................................................................................4-1 4.2 扩容流程 ............................................................................................................4-1 4.3 扩容失败处理指导 ..............................................................................................4-3 555 割割割接接接指指指导导导 ....................................................................................................................................................................................................................................................................................555---111 5.1 割接定义 ............................................................................................................5-1 5.2 割接流程 ............................................................................................................5-1 5.3 割接失败倒回指导 ..............................................................................................5-4 666 版版版本本本升升升级级级指指指导导导 ...............................................................................................................................................................................................................................................................666---111 6.1 版本升级说明 .....................................................................................................6-1 6.2 升级版本 ............................................................................................................6-4 6.3 升级补丁 ............................................................................................................6-6 6.4 升级成功测试 .....................................................................................................6-7 6.5 升级失败操作指导 ..............................................................................................6-8 AAA 单单单板板板更更更换换换 ................................................................................................................................................................................................................................................................................. AAA---111 A.1 注意事项 .......................................................................................................... A-1 A.2 更换交换控制板 ................................................................................................ A-1 A.3 更换其它单板 ................................................................................................... A-3 缩缩缩略略略语语语 ............................................................................................................................................................................................................................................................................................................ III II

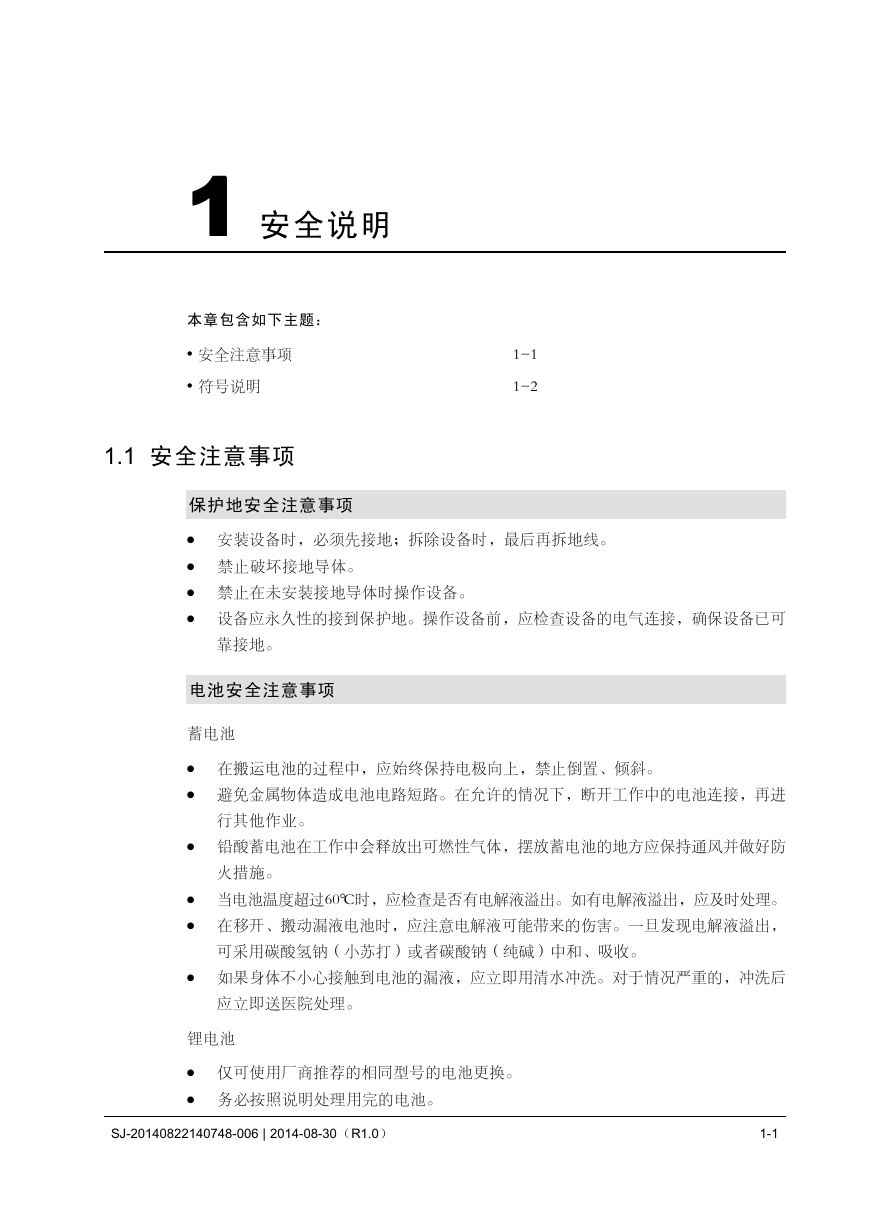

111 安全说明本章包含如下主题：安全注意事项符号说明 1-1 1-2 1.1 安全注意事项保护地安全注意事项 l 安装设备时，必须先接地；拆除设备时，最后再拆地线。 l 禁止破坏接地导体。 l 禁止在未安装接地导体时操作设备。 l 设备应永久性的接到保护地。操作设备前，应检查设备的电气连接，确保设备已可靠接地。电池安全注意事项蓄电池 l 在搬运电池的过程中，应始终保持电极向上，禁止倒置、倾斜。 l 避免金属物体造成电池电路短路。在允许的情况下，断开工作中的电池连接，再进行其他作业。 l 铅酸蓄电池在工作中会释放出可燃性气体，摆放蓄电池的地方应保持通风并做好防火措施。 l 当电池温度超过60℃时，应检查是否有电解液溢出。如有电解液溢出，应及时处理。 l 在移开、搬动漏液电池时，应注意电解液可能带来的伤害。一旦发现电解液溢出，可采用碳酸氢钠（小苏打）或者碳酸钠（纯碱）中和、吸收。 l 如果身体不小心接触到电池的漏液，应立即用清水冲洗。对于情况严重的，冲洗后应立即送医院处理。锂电池 l 仅可使用厂商推荐的相同型号的电池更换。 l 务必按照说明处理用完的电池。 SJ-20140822140748-006 | 2014-08-30（R1.0） 1-1

ZXA10 C320 光接入局端汇聚设备维护手册 l 请勿将锂电池投入火中。激光安全注意事项激光收发器用于光传输系统及相关的测试工具，裸露的光纤或连接器端口会发射肉眼看不到的激光，功率密度非常高。裸眼直视激光输出端口会灼伤眼睛。在大于150 mm的距离目视裸露的光纤端头或损坏的光纤，通常不会灼伤眼睛。但如果通过光学仪器如显微镜、放大镜或寸镜等观察裸露的光纤端头，可能会灼伤眼睛。 l 完成相关培训的授权人员方可进行操作。 l 在操作激光或光纤时请戴护目镜。 l 在断开光纤连接器之前确保关闭光源。 l 在不确定光源是否已关闭前，禁止注视裸露的光纤或连接器端头。 l 通过光功率计测量光功率来确保光源已关闭。 l 在打开光纤传输系统前门时，注意避免被激光辐射。 l 禁止使用显微镜，放大镜或寸镜等光学仪器观看光纤连接器或光纤的端头。操作光纤时请遵守下面的要求： l 只有经过相关培训的人员才能进行剪切和熔接光纤的操作。 l 在剪切或熔接光纤前，确保光纤和光源断开。断开光纤后，使用光纤帽保护所有的光纤连接器。插拨单板安全注意事项 l 确定单板和槽位匹配。 l 操作前务必戴好防静电手腕。 l 顺着单板滑道插入单板，如果遇到阻塞情况，切勿左右摇晃单板，防止单板损坏。 1.2 符号说明本手册引用的符号参见表1-1，这些符号用以提示读者在进行设备安装、操作和维护时，所应遵守的安全事项，以及对文中描述内容的补充说明。表1-1 安全符号及含义安安安全全全符符符号号号含含含义义义注意安全符号说明符号安全提示分三个级别：危险、警告、注意。安全等级的文字提示，位于安全符号的右边。安全内容的详细说明位于符号之下。 1-2 SJ-20140822140748-006 | 2014-08-30（R1.0）
