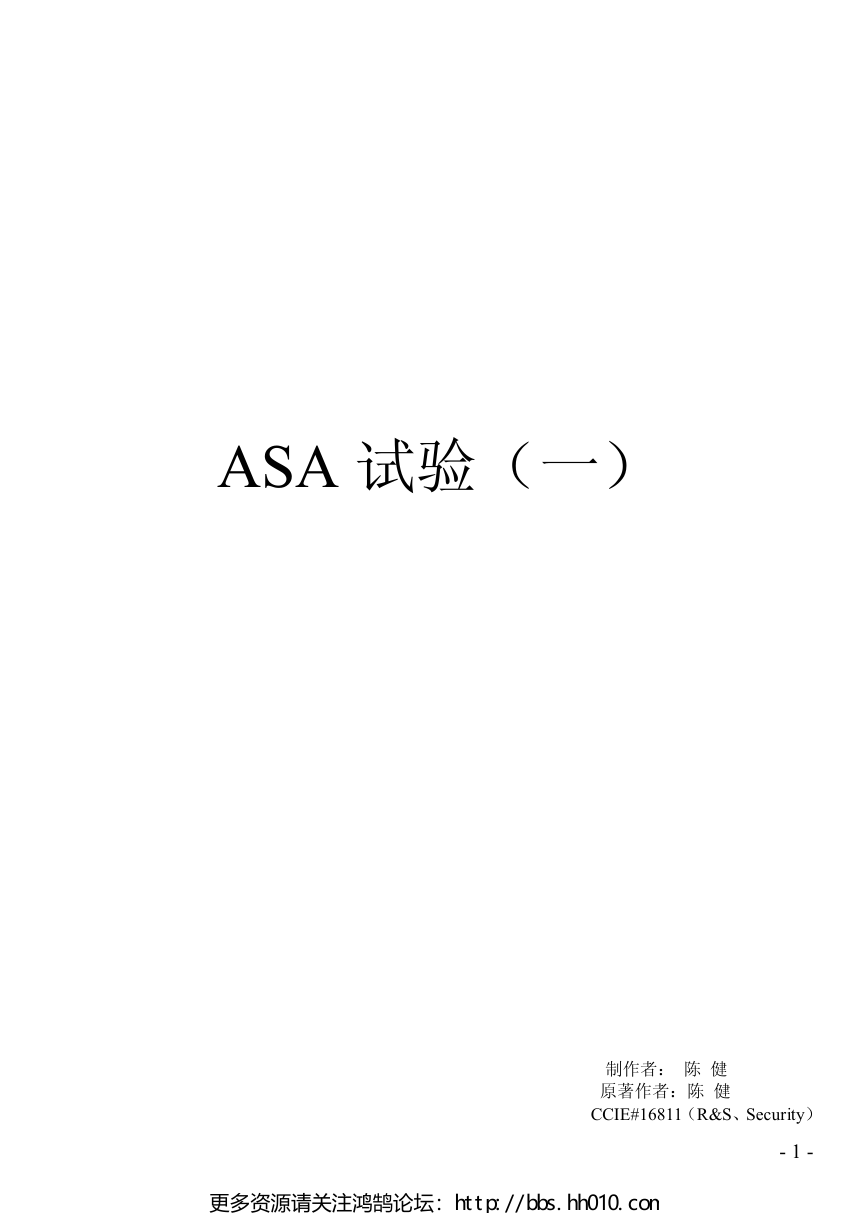

    ASA 试验（一） 制作者： 陈 健 原著作者：陈 健  CCIE#16811（R&S、Security） ­ 1 ­  更多资源请关注鸿鹄论坛：http://bbs.hh010.com

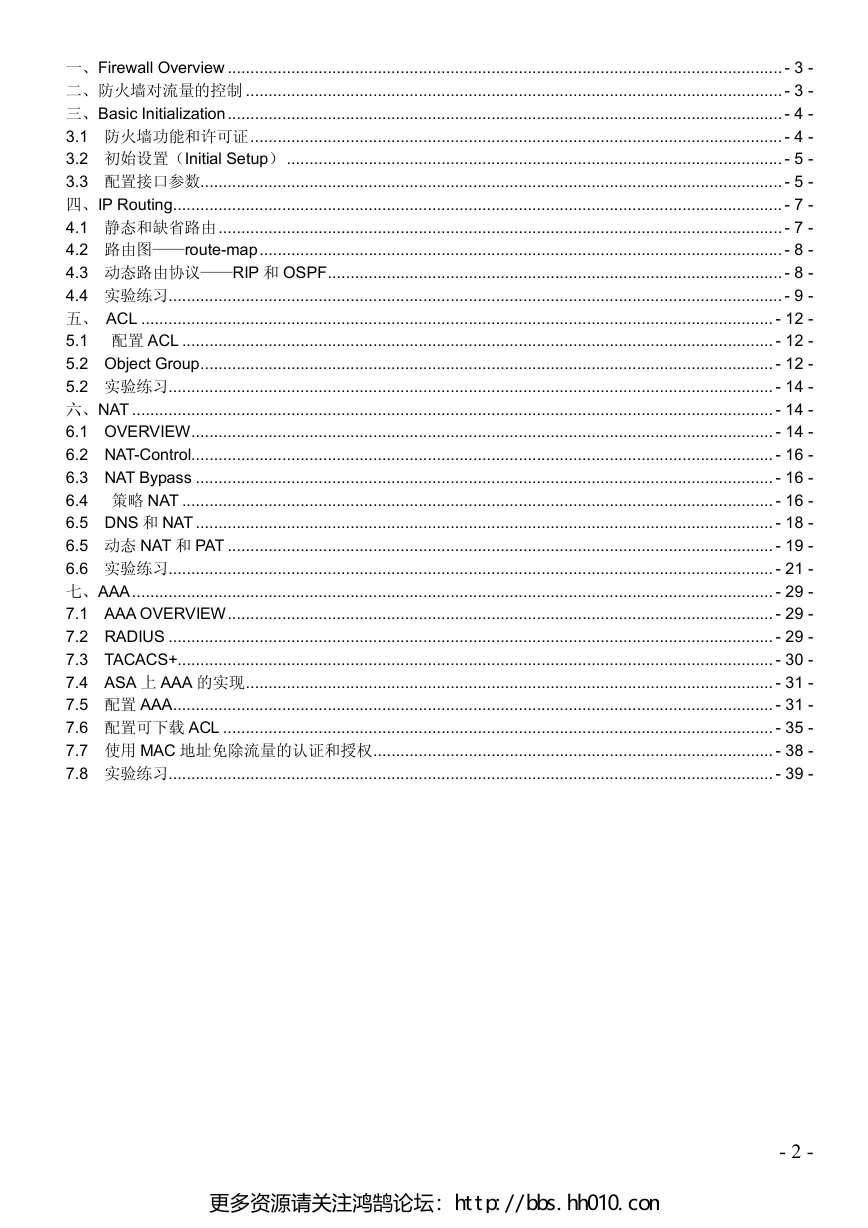

    一、Firewall Overview .......................................................................................................................... ­ 3 ­  二、防火墙对流量的控制 ...................................................................................................................... ­ 3 ­  三、Basic Initialization.......................................................................................................................... ­ 4 ­  3.1  防火墙功能和许可证..................................................................................................................... ­ 4 ­  3.2  初始设置（Initial Setup）............................................................................................................. ­ 5 ­  3.3  配置接口参数................................................................................................................................ ­ 5 ­  四、IP Routing...................................................................................................................................... ­ 7 ­  4.1  静态和缺省路由............................................................................................................................ ­ 7 ­  4.2  路由图——route­map................................................................................................................... ­ 8 ­  4.3  动态路由协议——RIP 和 OSPF.................................................................................................... ­ 8 ­  4.4  实验练习....................................................................................................................................... ­ 9 ­  五、  ACL ........................................................................................................................................... ­ 12 ­  5.1  配置 ACL .................................................................................................................................. ­ 12 ­  5.2    Object Group.............................................................................................................................. ­ 12 ­  5.2  实验练习..................................................................................................................................... ­ 14 ­  六、NAT ............................................................................................................................................. ­ 14 ­  6.1    OVERVIEW................................................................................................................................ ­ 14 ­  6.2    NAT­Control................................................................................................................................ ­ 16 ­  6.3    NAT Bypass ............................................................................................................................... ­ 16 ­  6.4  策略 NAT .................................................................................................................................. ­ 16 ­  6.5    DNS 和 NAT ............................................................................................................................... ­ 18 ­  6.5  动态 NAT 和 PAT ........................................................................................................................ ­ 19 ­  6.6  实验练习..................................................................................................................................... ­ 21 ­  七、AAA............................................................................................................................................. ­ 29 ­  7.1    AAA OVERVIEW........................................................................................................................ ­ 29 ­  7.2    RADIUS ..................................................................................................................................... ­ 29 ­  7.3    TACACS+................................................................................................................................... ­ 30 ­  7.4    ASA 上 AAA 的实现.................................................................................................................... ­ 31 ­  7.5  配置 AAA.................................................................................................................................... ­ 31 ­  7.6  配置可下载 ACL ......................................................................................................................... ­ 35 ­  7.7  使用 MAC 地址免除流量的认证和授权........................................................................................ ­ 38 ­  7.8  实验练习..................................................................................................................................... ­ 39 ­ ­ 2 ­  更多资源请关注鸿鹄论坛：http://bbs.hh010.com
    一、Firewall Overview  防火墙技术分为三种：包过滤防火墙、代理服务器和状态包过滤防火墙； 包过滤防火墙，使用 ACL 控制进入或离开网络的流量，ACL 可以根据匹配包的类型或其他参数（如：源 IP  地址、目的 IP 地址、端口号等）来制定； 该类防火墙有以下不足，ACL 制定的维护比较困难；可以使用 IP 欺骗很容易的绕过 ACL； 代理防火墙，也叫做代理服务器。它在 OSI 的高层检查数据包，然后和制定的规则相比较，如果数据包的内 容符合规则并且被允许，那么代理服务器就代替源主机向目的地址发送请求，从外部主机收到请求后，再转发给 被保护的源请求主机。 代理防火墙的主要缺点就是性能问题，由于代理防火墙会对每个经过它的包都会深度检查，即使这个包以前 检查过，所以说对系统和网络的性能都有很大的影响。 状态包过滤防火墙，Cisco ASA 就是使用状态包过滤的防火墙，该防火墙会维护每个会话的状态信息，这些 状态信息写在状态表里，状态表的条目有：源地址、目的地址、端口号、TCP 序列号信息以及每个 TCP 或 UDP  的额外的标签信息。所有进入或外出的流量都会和状态表中的连接状态进行比较，只有状态表中的条目匹配的时 候才允许流量通过。 防火墙收到一个流量后，首先查看是否已经存在于连接表中，如果没有存在，则看这个连接是否符合安全策 略，如果符合，则处理后将该连接写入状态表；如果不符合安全策略，那么就将包丢弃。 状态表，也叫 Fast Path，防火墙只处理第一个包，后续的属于该连接的包都会直接按照 Fast Path 转发，因此 性能就有很高的提升。 二、防火墙对流量的控制 首先我们看一下 TCP 的三次握手中间插入防火墙后的情况： l 源主机发送一个含有 SYN 标记的初始数据包，ASA 收到后，先查路由表，看是否能够到达目的地。然 后根据转换规则将源地址转换为 outside 的地址_192.168.1.10。如果转换完成，那么 ASA 就会为该连接 创建一个转换槽。 l 所有的会话信息都会被写入状态表中，并且 ASA 会随机产生一个 TCP 序列号，此时该连接的状态显示 的是初始（half­open）状态。 l 在防火墙将该连接和安全策略匹配后，决定是否进一步处理。如果符合安全策略，则  ASA  就使用转换 ­ 3 ­  更多资源请关注鸿鹄论坛：http://bbs.hh010.com

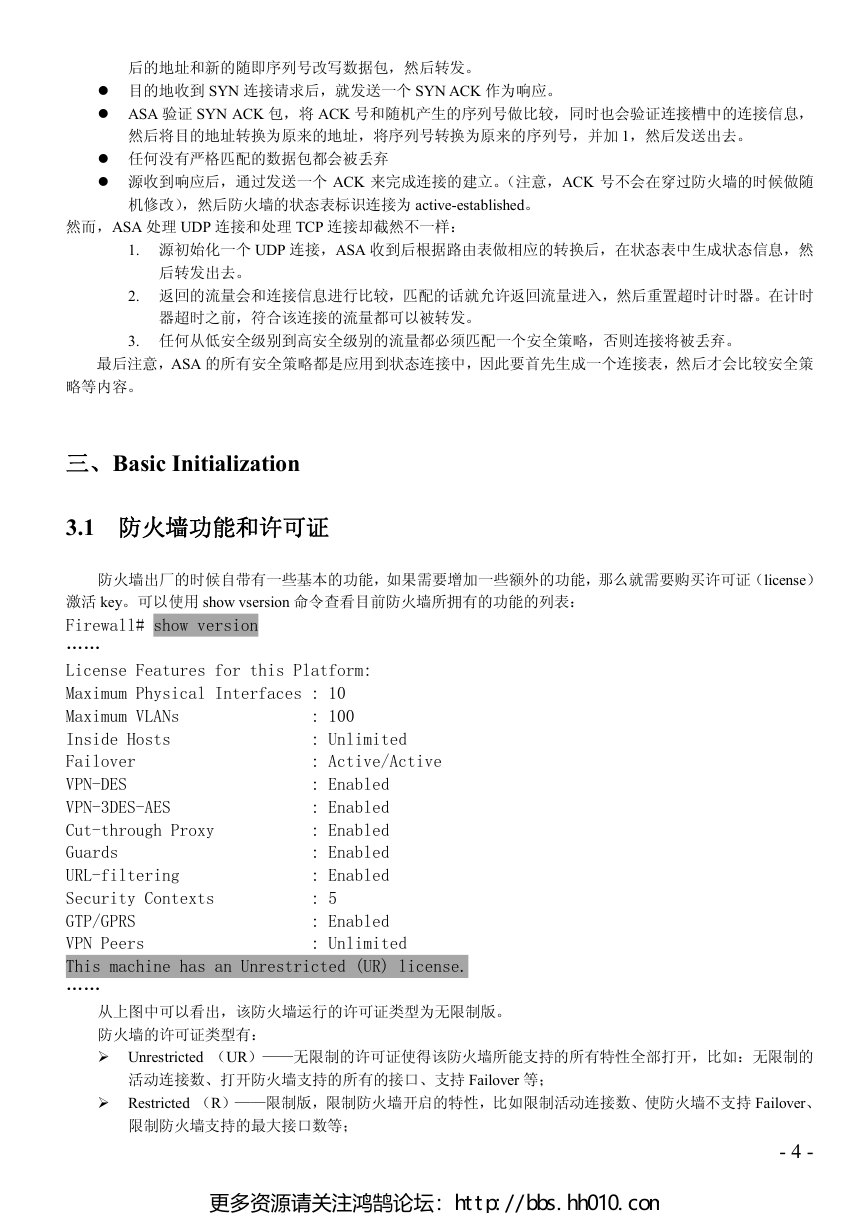

    后的地址和新的随即序列号改写数据包，然后转发。 l 目的地收到 SYN 连接请求后，就发送一个 SYN ACK 作为响应。 l  ASA 验证 SYN ACK 包，将 ACK 号和随机产生的序列号做比较，同时也会验证连接槽中的连接信息， 然后将目的地址转换为原来的地址，将序列号转换为原来的序列号，并加 1，然后发送出去。 l 任何没有严格匹配的数据包都会被丢弃 l 源收到响应后，通过发送一个 ACK 来完成连接的建立。（注意，ACK 号不会在穿过防火墙的时候做随 机修改），然后防火墙的状态表标识连接为 active­established。 然而，ASA 处理 UDP 连接和处理 TCP 连接却截然不一样：  1.  源初始化一个 UDP 连接，ASA 收到后根据路由表做相应的转换后，在状态表中生成状态信息，然 后转发出去。  2.  返回的流量会和连接信息进行比较，匹配的话就允许返回流量进入，然后重置超时计时器。在计时 器超时之前，符合该连接的流量都可以被转发。  3.  任何从低安全级别到高安全级别的流量都必须匹配一个安全策略，否则连接将被丢弃。 最后注意，ASA 的所有安全策略都是应用到状态连接中，因此要首先生成一个连接表，然后才会比较安全策 略等内容。 三、Basic Initialization  3.1  防火墙功能和许可证 防火墙出厂的时候自带有一些基本的功能，如果需要增加一些额外的功能，那么就需要购买许可证（license） 激活 key。可以使用 show vsersion 命令查看目前防火墙所拥有的功能的列表： Firewall# show version …… License Features for this Platform: Maximum Physical Interfaces : 10 Maximum VLANs : 100 Inside Hosts : Unlimited Failover : Active/Active VPN-DES : Enabled VPN-3DES-AES : Enabled Cut-through Proxy : Enabled Guards : Enabled URL-filtering : Enabled Security Contexts : 5 GTP/GPRS : Enabled VPN Peers : Unlimited This machine has an Unrestricted (UR) license. …… 从上图中可以看出，该防火墙运行的许可证类型为无限制版。 防火墙的许可证类型有：   Unrestricted  （UR）——无限制的许可证使得该防火墙所能支持的所有特性全部打开，比如：无限制的 活动连接数、打开防火墙支持的所有的接口、支持 Failover 等；   Restricted  （R）——限制版，限制防火墙开启的特性，比如限制活动连接数、使防火墙不支持 Failover、 限制防火墙支持的最大接口数等； ­ 4 ­  更多资源请关注鸿鹄论坛：http://bbs.hh010.com

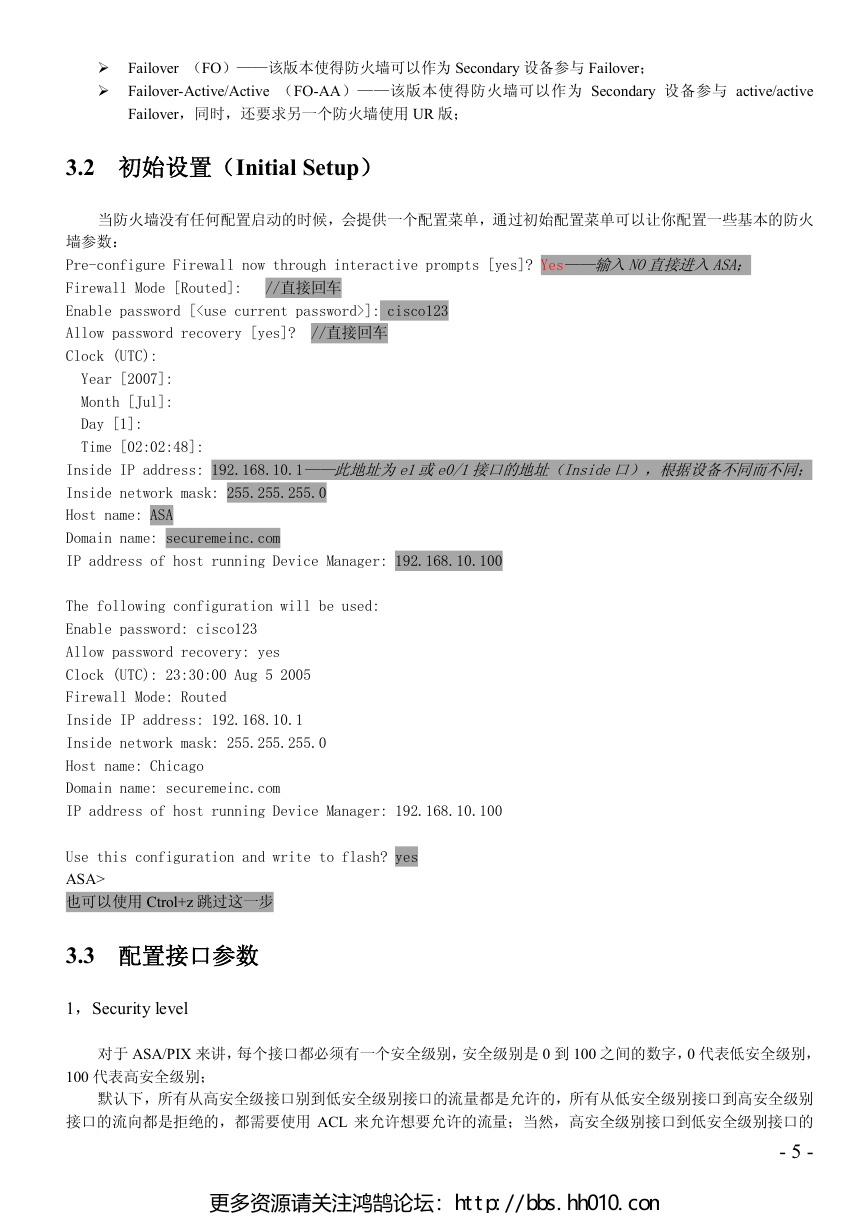

      Failover  （FO）——该版本使得防火墙可以作为 Secondary 设备参与 Failover；   Failover­Active/Active  （FO­AA）——该版本使得防火墙可以作为  Secondary  设备参与  active/active  Failover，同时，还要求另一个防火墙使用 UR 版；  3.2  初始设置（Initial Setup） 当防火墙没有任何配置启动的时候，会提供一个配置菜单，通过初始配置菜单可以让你配置一些基本的防火 墙参数： Pre-configure Firewall now through interactive prompts [yes]? Yes——输入 NO 直接进入 ASA； Firewall Mode [Routed]: Enable password []: cisco123 Allow password recovery [yes]? //直接回车 Clock (UTC): //直接回车 Year [2007]: Month [Jul]: Day [1]: Time [02:02:48]: Inside IP address: 192.168.10.1——此地址为 e1或 e0/1 接口的地址（Inside口），根据设备不同而不同； Inside network mask: 255.255.255.0 Host name: ASA Domain name: securemeinc.com IP address of host running Device Manager: 192.168.10.100 The following configuration will be used: Enable password: cisco123 Allow password recovery: yes Clock (UTC): 23:30:00 Aug 5 2005 Firewall Mode: Routed Inside IP address: 192.168.10.1 Inside network mask: 255.255.255.0 Host name: Chicago Domain name: securemeinc.com IP address of host running Device Manager: 192.168.10.100 Use this configuration and write to flash? yes  ASA>  也可以使用 Ctrol+z 跳过这一步  3.3  配置接口参数  1，Security level  对于 ASA/PIX 来讲， 每个接口都必须有一个安全级别， 安全级别是 0 到 100 之间的数字， 0 代表低安全级别，  100 代表高安全级别； 默认下，所有从高安全级接口别到低安全级别接口的流量都是允许的，所有从低安全级别接口到高安全级别 接口的流向都是拒绝的，都需要使用  ACL  来允许想要允许的流量；当然，高安全级别接口到低安全级别接口的 ­ 5 ­  更多资源请关注鸿鹄论坛：http://bbs.hh010.com

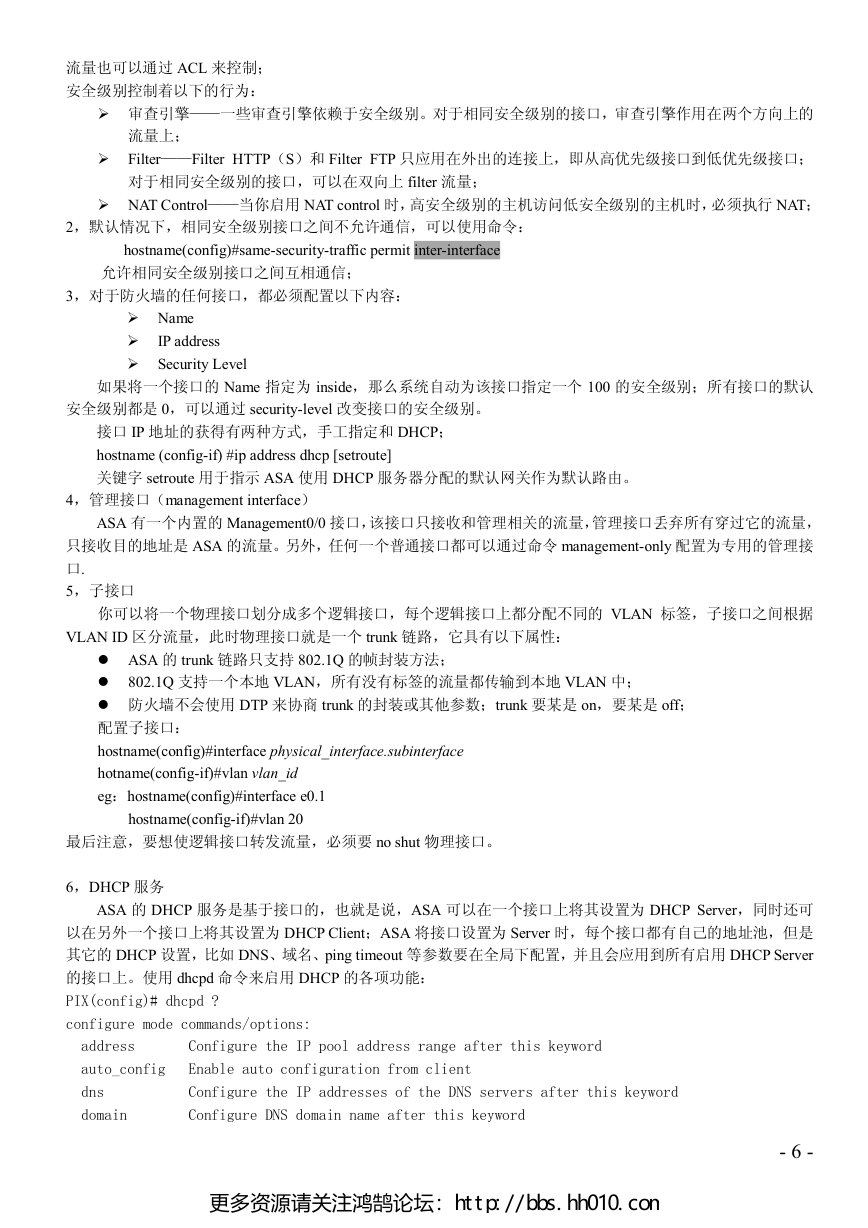

    流量也可以通过 ACL 来控制； 安全级别控制着以下的行为： 审查引擎——一些审查引擎依赖于安全级别。对于相同安全级别的接口，审查引擎作用在两个方向上的 流量上；   Filter——Filter  HTTP（S）和 Filter  FTP 只应用在外出的连接上，即从高优先级接口到低优先级接口； 对于相同安全级别的接口，可以在双向上 filter 流量；   NAT Control——当你启用 NAT control 时， 高安全级别的主机访问低安全级别的主机时， 必须执行 NAT；  2，默认情况下，相同安全级别接口之间不允许通信，可以使用命令：  hostname(config)#same­security­traffic permit inter­interface  允许相同安全级别接口之间互相通信；  3，对于防火墙的任何接口，都必须配置以下内容：   Name      Security Level  IP address  如果将一个接口的 Name 指定为 inside，那么系统自动为该接口指定一个 100 的安全级别；所有接口的默认 安全级别都是 0，可以通过 security­level 改变接口的安全级别。 接口 IP 地址的获得有两种方式，手工指定和 DHCP；  hostname (config­if) #ip address dhcp [setroute]  关键字 setroute 用于指示 ASA 使用 DHCP 服务器分配的默认网关作为默认路由。  4，管理接口（management interface）  ASA 有一个内置的 Management0/0 接口， 该接口只接收和管理相关的流量， 管理接口丢弃所有穿过它的流量， 只接收目的地址是 ASA 的流量。另外，任何一个普通接口都可以通过命令 management­only 配置为专用的管理接 口.  5，子接口 你可以将一个物理接口划分成多个逻辑接口，每个逻辑接口上都分配不同的  VLAN  标签，子接口之间根据  VLAN ID 区分流量，此时物理接口就是一个 trunk 链路，它具有以下属性： l  ASA 的 trunk 链路只支持 802.1Q 的帧封装方法； l  802.1Q 支持一个本地 VLAN，所有没有标签的流量都传输到本地 VLAN 中； l 防火墙不会使用 DTP 来协商 trunk 的封装或其他参数；trunk 要某是 on，要某是 off； 配置子接口：  hostname(config)#interface physical_interface.subinterface  hotname(config­if)#vlan vlan_id  eg：hostname(config)#interface e0.1  hostname(config­if)#vlan 20  最后注意，要想使逻辑接口转发流量，必须要 no shut 物理接口。  6，DHCP 服务  ASA 的 DHCP 服务是基于接口的，也就是说，ASA 可以在一个接口上将其设置为 DHCP  Server，同时还可 以在另外一个接口上将其设置为 DHCP Client；ASA 将接口设置为 Server 时，每个接口都有自己的地址池，但是 其它的 DHCP 设置，比如 DNS、域名、ping timeout 等参数要在全局下配置，并且会应用到所有启用 DHCP Server  的接口上。使用 dhcpd 命令来启用 DHCP 的各项功能： PIX(config)# dhcpd ? configure mode commands/options: address Configure the IP pool address range after this keyword auto_config Enable auto configuration from client dns Configure the IP addresses of the DNS servers after this keyword domain Configure DNS domain name after this keyword ­ 6 ­  更多资源请关注鸿鹄论坛：http://bbs.hh010.com

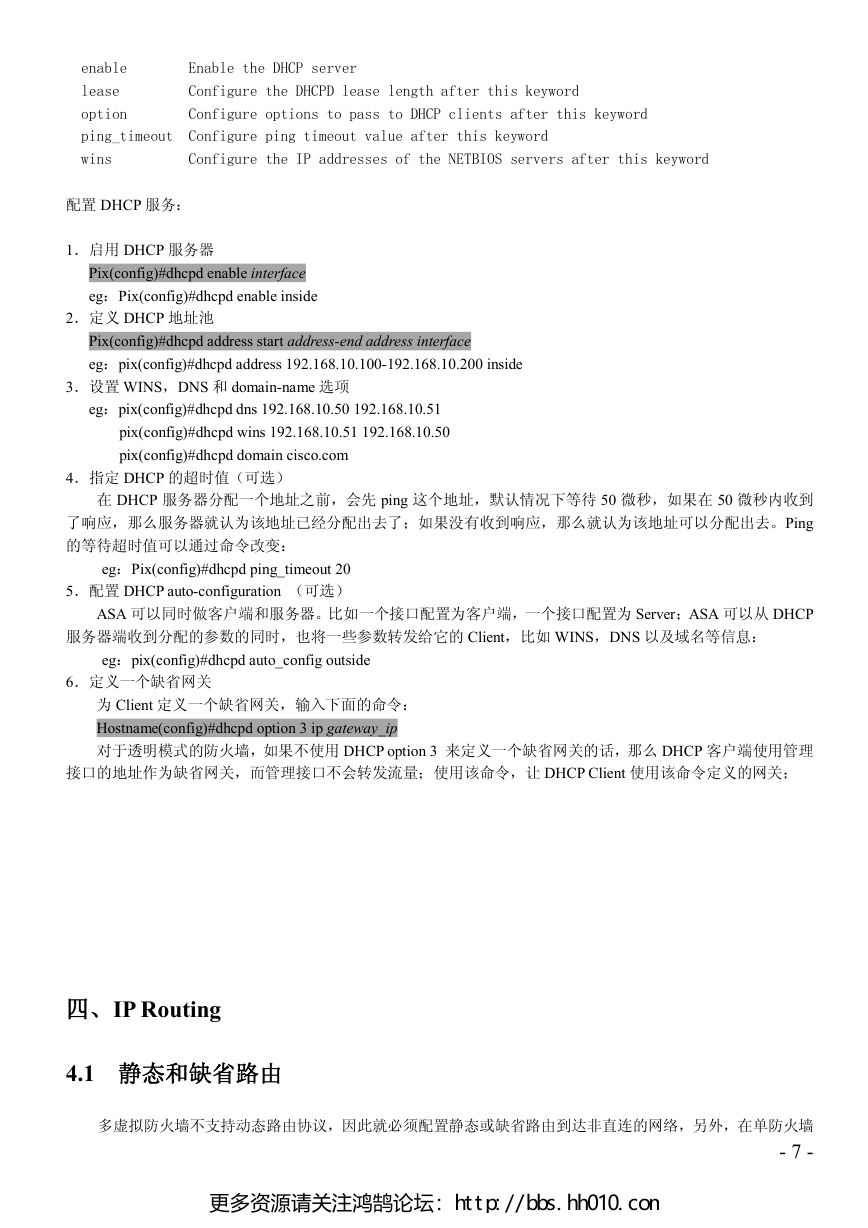

    enable Enable the DHCP server lease Configure the DHCPD lease length after this keyword option Configure options to pass to DHCP clients after this keyword ping_timeout Configure ping timeout value after this keyword wins Configure the IP addresses of the NETBIOS servers after this keyword 配置 DHCP 服务：  1．启用 DHCP 服务器  Pix(config)#dhcpd enable interface  eg：Pix(config)#dhcpd enable inside  2．定义 DHCP 地址池  Pix(config)#dhcpd address start address­end address interface  eg：pix(config)#dhcpd address 192.168.10.100­192.168.10.200 inside  3．设置 WINS，DNS 和 domain­name 选项  eg：pix(config)#dhcpd dns 192.168.10.50 192.168.10.51  pix(config)#dhcpd wins 192.168.10.51 192.168.10.50  pix(config)#dhcpd domain cisco.com  4．指定 DHCP 的超时值（可选） 在 DHCP 服务器分配一个地址之前，会先 ping 这个地址，默认情况下等待 50 微秒，如果在 50 微秒内收到 了响应，那么服务器就认为该地址已经分配出去了；如果没有收到响应，那么就认为该地址可以分配出去。Ping  的等待超时值可以通过命令改变：  eg：Pix(config)#dhcpd ping_timeout 20  5．配置 DHCP auto­configuration  （可选）  ASA 可以同时做客户端和服务器。比如一个接口配置为客户端，一个接口配置为 Server；ASA 可以从 DHCP  服务器端收到分配的参数的同时，也将一些参数转发给它的 Client，比如 WINS，DNS 以及域名等信息：  eg：pix(config)#dhcpd auto_config outside  6．定义一个缺省网关 为 Client 定义一个缺省网关，输入下面的命令：  Hostname(config)#dhcpd option 3 ip gateway_ip  对于透明模式的防火墙，如果不使用 DHCP option 3  来定义一个缺省网关的话，那么 DHCP 客户端使用管理 接口的地址作为缺省网关，而管理接口不会转发流量；使用该命令，让 DHCP Client 使用该命令定义的网关； 四、IP Routing  4.1  静态和缺省路由 多虚拟防火墙不支持动态路由协议，因此就必须配置静态或缺省路由到达非直连的网络，另外，在单防火墙 ­ 7 ­  更多资源请关注鸿鹄论坛：http://bbs.hh010.com

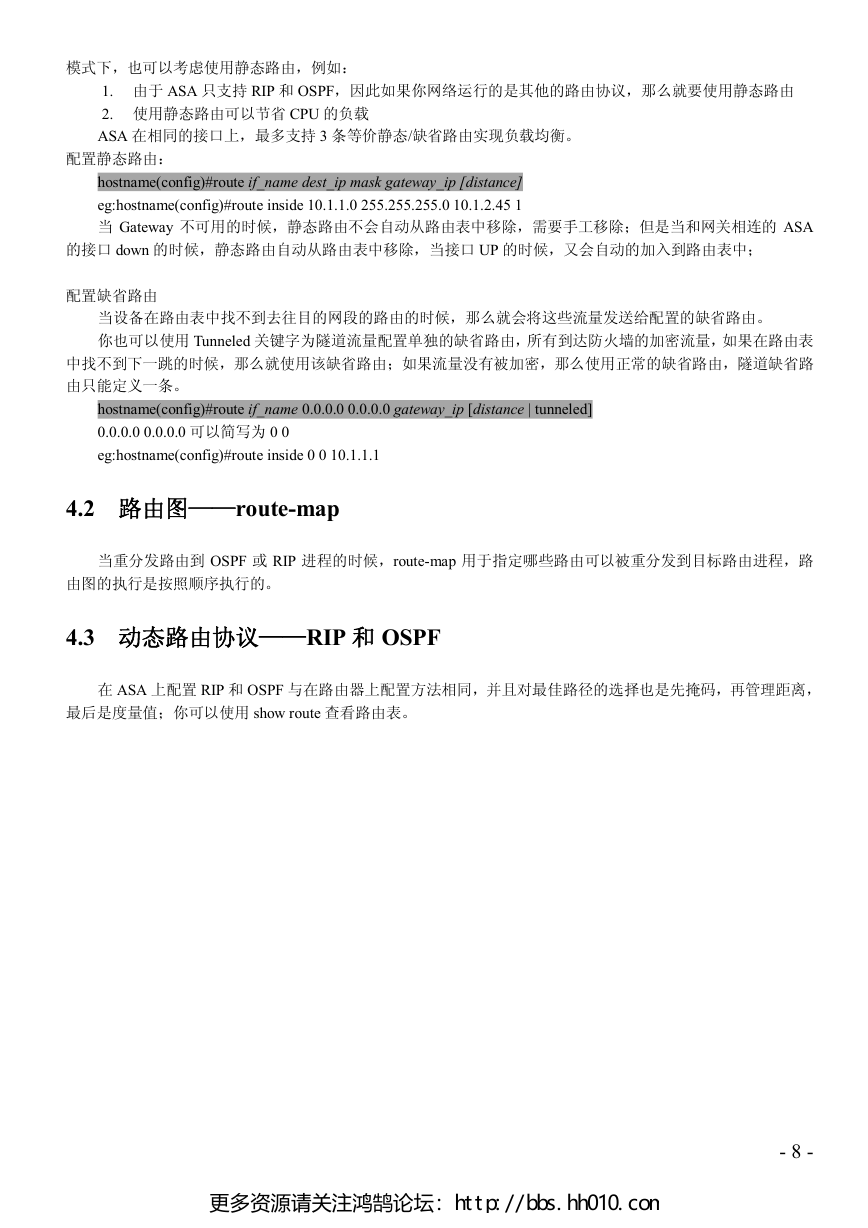

    模式下，也可以考虑使用静态路由，例如：  1.  由于 ASA 只支持 RIP 和 OSPF，因此如果你网络运行的是其他的路由协议，那么就要使用静态路由  2.  使用静态路由可以节省 CPU 的负载  ASA 在相同的接口上，最多支持 3 条等价静态/缺省路由实现负载均衡。 配置静态路由：  hostname(config)#route if_name dest_ip mask gateway_ip [distance]  eg:hostname(config)#route inside 10.1.1.0 255.255.255.0 10.1.2.45 1  当  Gateway  不可用的时候，静态路由不会自动从路由表中移除，需要手工移除；但是当和网关相连的  ASA  的接口 down 的时候，静态路由自动从路由表中移除，当接口 UP 的时候，又会自动的加入到路由表中； 配置缺省路由 当设备在路由表中找不到去往目的网段的路由的时候，那么就会将这些流量发送给配置的缺省路由。 你也可以使用 Tunneled 关键字为隧道流量配置单独的缺省路由，所有到达防火墙的加密流量， 如果在路由表 中找不到下一跳的时候，那么就使用该缺省路由；如果流量没有被加密，那么使用正常的缺省路由，隧道缺省路 由只能定义一条。  hostname(config)#route if_name 0.0.0.0 0.0.0.0 gateway_ip [distance | tunneled]  0.0.0.0 0.0.0.0 可以简写为 0 0  eg:hostname(config)#route inside 0 0 10.1.1.1  4.2  路由图——route­map  当重分发路由到 OSPF 或 RIP 进程的时候，route­map 用于指定哪些路由可以被重分发到目标路由进程，路 由图的执行是按照顺序执行的。  4.3  动态路由协议——RIP 和 OSPF  在 ASA 上配置 RIP 和 OSPF 与在路由器上配置方法相同，并且对最佳路径的选择也是先掩码，再管理距离， 最后是度量值；你可以使用 show route 查看路由表。 ­ 8 ­  更多资源请关注鸿鹄论坛：http://bbs.hh010.com
