Matlab GUI参数传递方式.docx

发布时间：2022-05-29 发布人：admin 分类：说明书 资料大小：0.02M 资料格式：docx 举报 版权申诉
第1页 / 共15页
第2页 / 共15页
第3页 / 共15页
第4页 / 共15页
第5页 / 共15页
第6页 / 共15页
第7页 / 共15页
第8页 / 共15页
资料共15页，剩余部分请下载后查看
    一、全局变量
    二、运用gui本身的varain{}、varaout{}传递参数
    三、userdata数据
    四、GUI数据（handles）
    五、Application数据
    六、跨空间计算evalin和赋值assignin
    七、将数据保存到文件，需要时读取
    八、带参数调用GUI的M文件
    总结几点：

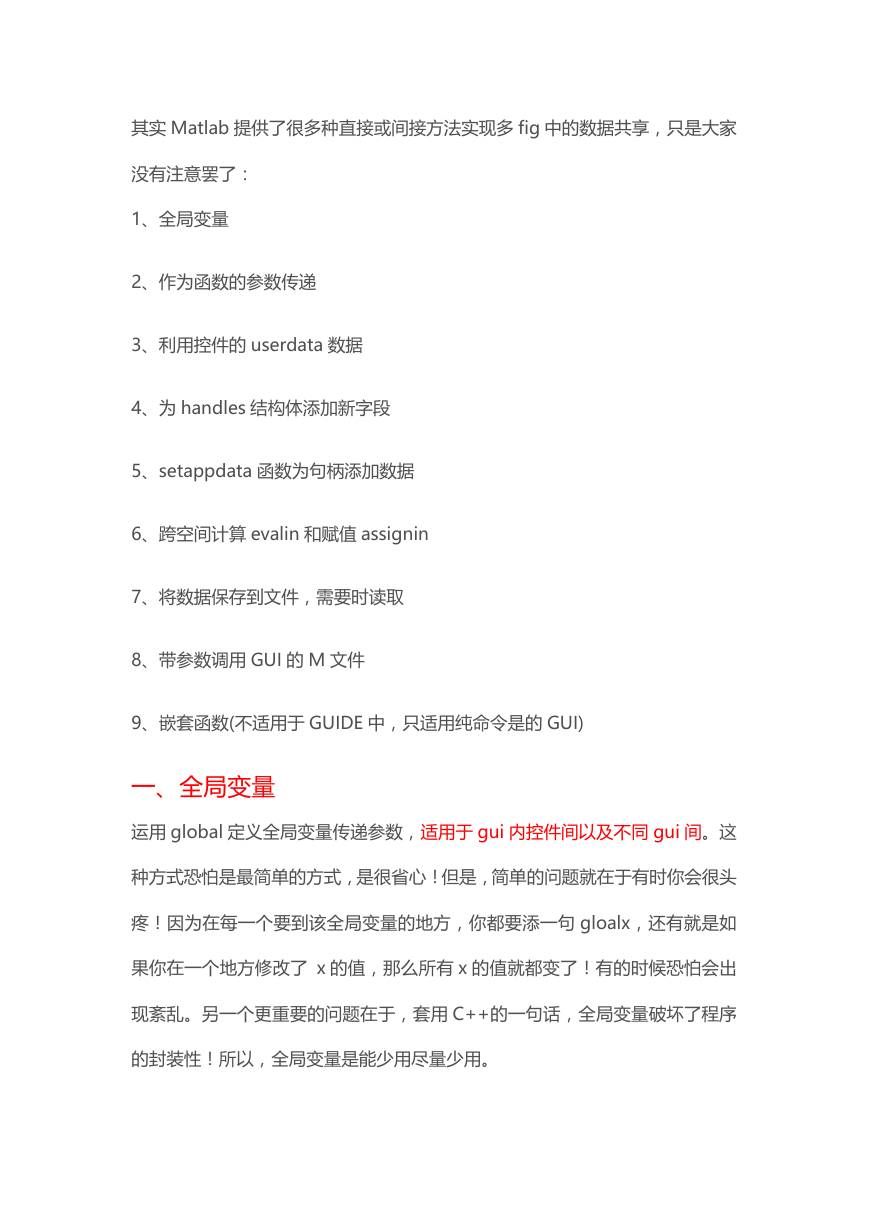

    其实 Matlab 提供了很多种直接或间接方法实现多 fig 中的数据共享，只是大家 没有注意罢了： 1、全局变量 2、作为函数的参数传递 3、利用控件的 userdata 数据 4、为 handles 结构体添加新字段 5、setappdata 函数为句柄添加数据 6、跨空间计算 evalin 和赋值 assignin 7、将数据保存到文件，需要时读取 8、带参数调用 GUI 的 M 文件 9、嵌套函数(不适用于 GUIDE 中，只适用纯命令是的 GUI) 一、全局变量 运用 global 定义全局变量传递参数，适用于 gui 内控件间以及不同 gui 间。这 种方式恐怕是最简单的方式，是很省心！但是，简单的问题就在于有时你会很头 疼！因为在每一个要到该全局变量的地方，你都要添一句 gloalx，还有就是如 果你在一个地方修改了 x 的值，那么所有 x 的值就都变了！有的时候恐怕会出 现紊乱。另一个更重要的问题在于，套用 C++的一句话，全局变量破坏了程序 的封装性！所以，全局变量是能少用尽量少用。

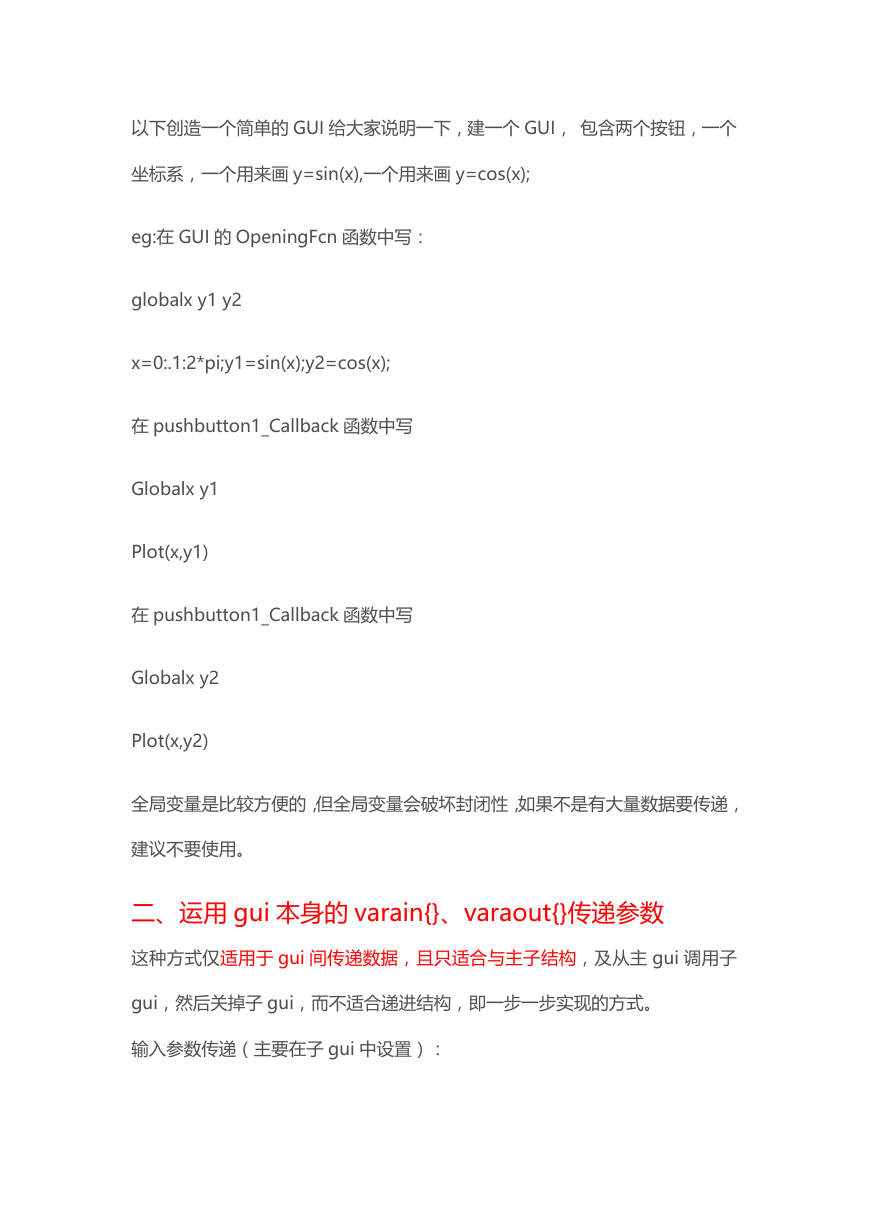

    以下创造一个简单的 GUI 给大家说明一下，建一个 GUI， 包含两个按钮，一个 坐标系，一个用来画 y=sin(x),一个用来画 y=cos(x); eg:在 GUI 的 OpeningFcn 函数中写： globalx y1 y2 x=0:.1:2*pi;y1=sin(x);y2=cos(x); 在 pushbutton1_Callback 函数中写 Globalx y1 Plot(x,y1) 在 pushbutton1_Callback 函数中写 Globalx y2 Plot(x,y2) 全局变量是比较方便的，但全局变量会破坏封闭性，如果不是有大量数据要传递， 建议不要使用。 二、运用 gui 本身的 varain{}、varaout{}传递参数 这种方式仅适用于 gui 间传递数据，且只适合与主子结构，及从主 gui 调用子 gui，然后关掉子 gui，而不适合递进结构，即一步一步实现的方式。 输入参数传递（主要在子 gui 中设置）：

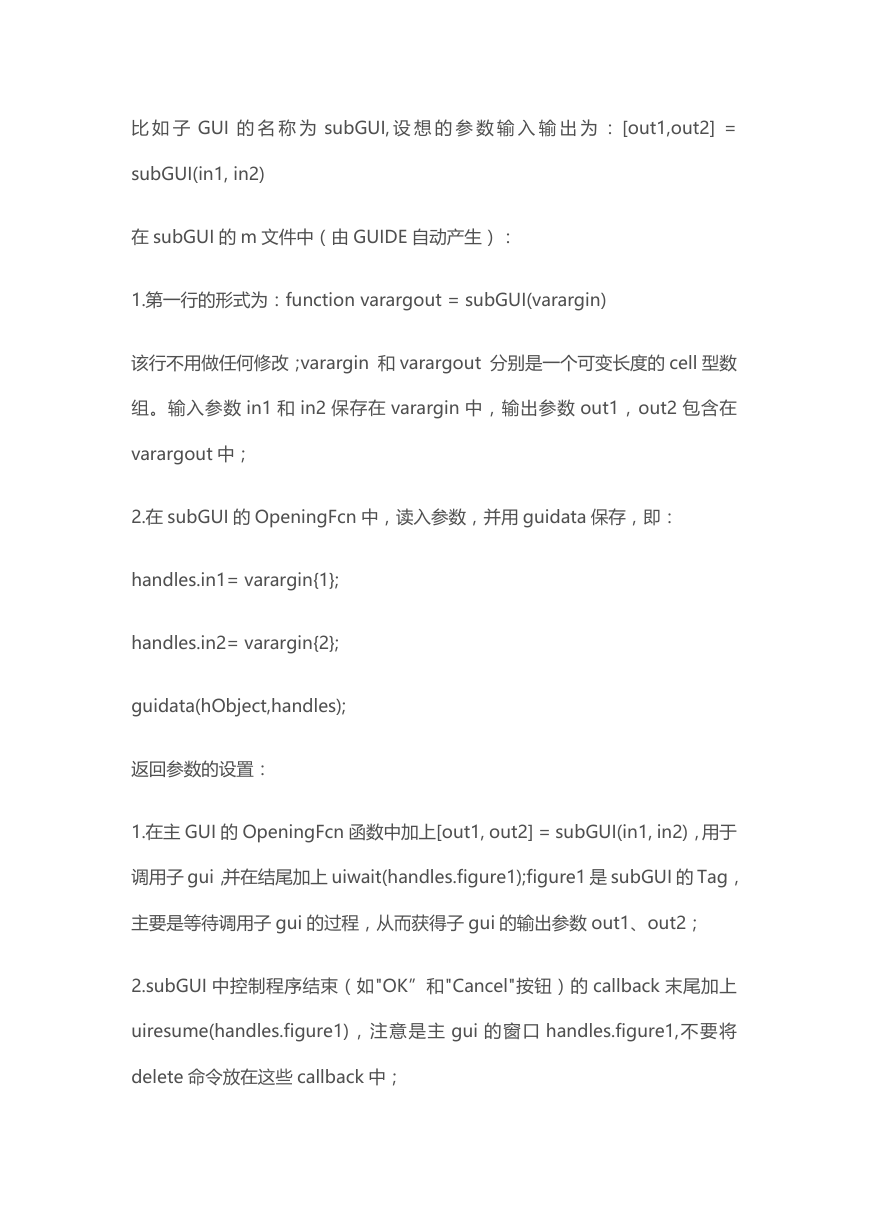

    比 如 子 GUI 的 名 称 为 subGUI, 设 想 的 参 数 输 入 输 出 为 ： [out1,out2] = subGUI(in1, in2) 在 subGUI 的 m 文件中（由 GUIDE 自动产生）： 1.第一行的形式为：function varargout = subGUI(varargin) 该行不用做任何修改；varargin 和 varargout 分别是一个可变长度的 cell 型数 组。输入参数 in1 和 in2 保存在 varargin 中，输出参数 out1，out2 包含在 varargout 中； 2.在 subGUI 的 OpeningFcn 中，读入参数，并用 guidata 保存，即： handles.in1= varargin{1}; handles.in2= varargin{2}; guidata(hObject,handles); 返回参数的设置： 1.在主 GUI 的 OpeningFcn 函数中加上[out1, out2] = subGUI(in1, in2)，用于 调用子 gui，并在结尾加上 uiwait(handles.figure1);figure1 是 subGUI 的 Tag， 主要是等待调用子 gui 的过程，从而获得子 gui 的输出参数 out1、out2； 2.subGUI 中控制程序结束（如"OK”和"Cancel"按钮）的 callback 末尾加上 uiresume(handles.figure1)，注意是主 gui 的窗口 handles.figure1,不要将 delete 命令放在这些 callback 中；

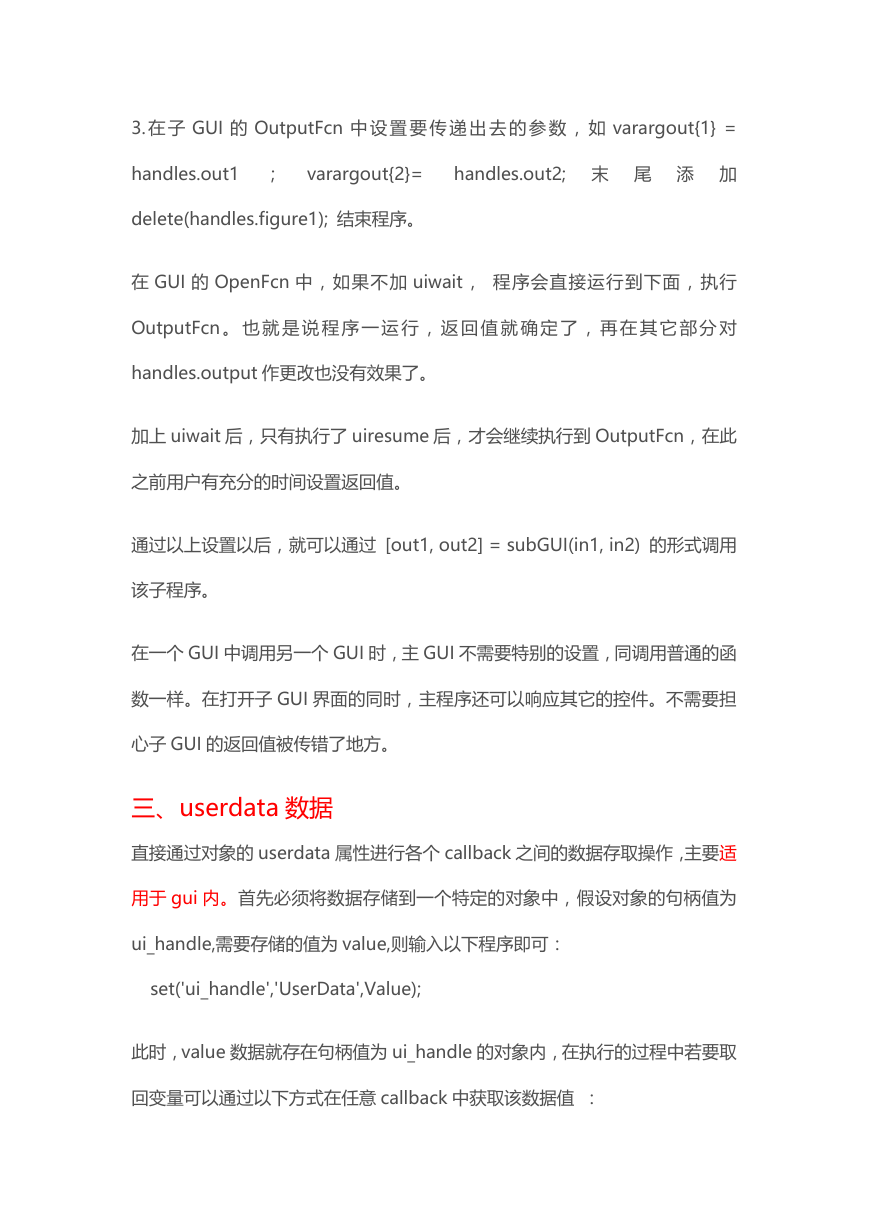

    3. 在 子 GUI 的 OutputFcn 中 设 置 要 传 递 出 去 的 参 数 ， 如 varargout{1} = handles.out1 ； varargout{2}= handles.out2; 末 尾 添 加 delete(handles.figure1); 结束程序。 在 GUI 的 OpenFcn 中，如果不加 uiwait， 程序会直接运行到下面，执行 OutputFcn 。 也 就 是 说 程 序 一 运 行 ， 返 回 值 就 确 定 了 ， 再 在 其 它 部 分 对 handles.output 作更改也没有效果了。 加上 uiwait 后，只有执行了 uiresume 后，才会继续执行到 OutputFcn，在此 之前用户有充分的时间设置返回值。 通过以上设置以后，就可以通过 [out1, out2] = subGUI(in1, in2) 的形式调用 该子程序。 在一个 GUI 中调用另一个 GUI 时，主 GUI 不需要特别的设置，同调用普通的函 数一样。在打开子 GUI 界面的同时，主程序还可以响应其它的控件。不需要担 心子 GUI 的返回值被传错了地方。 三、userdata 数据 直接通过对象的 userdata 属性进行各个 callback 之间的数据存取操作，主要适 用于 gui 内。首先必须将数据存储到一个特定的对象中，假设对象的句柄值为 ui_handle,需要存储的值为 value,则输入以下程序即可： set('ui_handle','UserData',Value); 此时，value 数据就存在句柄值为 ui_handle 的对象内，在执行的过程中若要取 回变量可以通过以下方式在任意 callback 中获取该数据值 ：

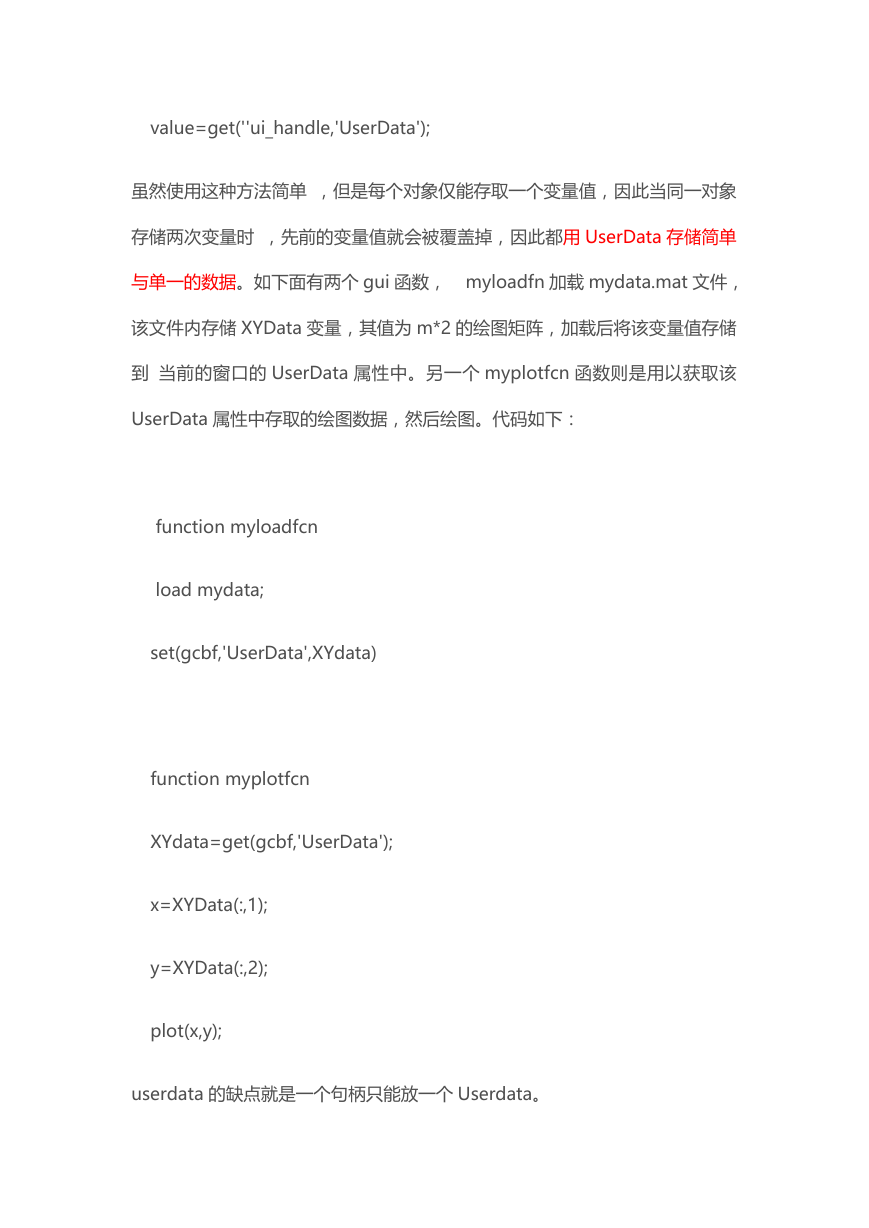

    value=get(''ui_handle,'UserData'); 虽然使用这种方法简单 ，但是每个对象仅能存取一个变量值，因此当同一对象 存储两次变量时 ，先前的变量值就会被覆盖掉，因此都用 UserData 存储简单 与单一的数据。如下面有两个 gui 函数， myloadfn 加载 mydata.mat 文件， 该文件内存储 XYData 变量，其值为 m*2 的绘图矩阵，加载后将该变量值存储 到 当前的窗口的 UserData 属性中。另一个 myplotfcn 函数则是用以获取该 UserData 属性中存取的绘图数据，然后绘图。代码如下： function myloadfcn load mydata; set(gcbf,'UserData',XYdata) function myplotfcn XYdata=get(gcbf,'UserData'); x=XYData(:,1); y=XYData(:,2); plot(x,y); userdata 的缺点就是一个句柄只能放一个 Userdata。
    四、GUI 数据（handles） 结合 handles 和 guidata 函数，适用于 gui 内，如果你在 pushbutton1 中得到 一个变量 X，相传出去，那么在 pushbutton1 的 callback 中，在得到 X 后添加 如下代码： handles.X=X; guidata(hObject,handles)(注意，一定是两行连写） 在 pushbutton2 中要用到 X 是，在其 callback 先添加 X=handles.X； 即可 得到 X 的值。 注： 1. guidata(object_handle,data);如果 object_handle 不是 figure 型句柄，那 么会将 data 保存在 object_handle 的父 figure 对象中。这样不必担心在一个 pushbutton 的 callback 中存储的变量在其他对象中无法提取。 2. data = guidata(object_handle);获取当前 object_handle 的 handles 数据， 最后一次 guidata(object_handle,data)保存的数据。 一个简单的 GUI 给大家说明一下，建一个 GUI， 包含两个按钮，一个坐标系， 一个用来画 y=sin(x),一个用来画 y=cos(x); eg:在 GUI 的 OpeningFcn 函数中写： x=0:.1:2*pi; y1=sin(x);

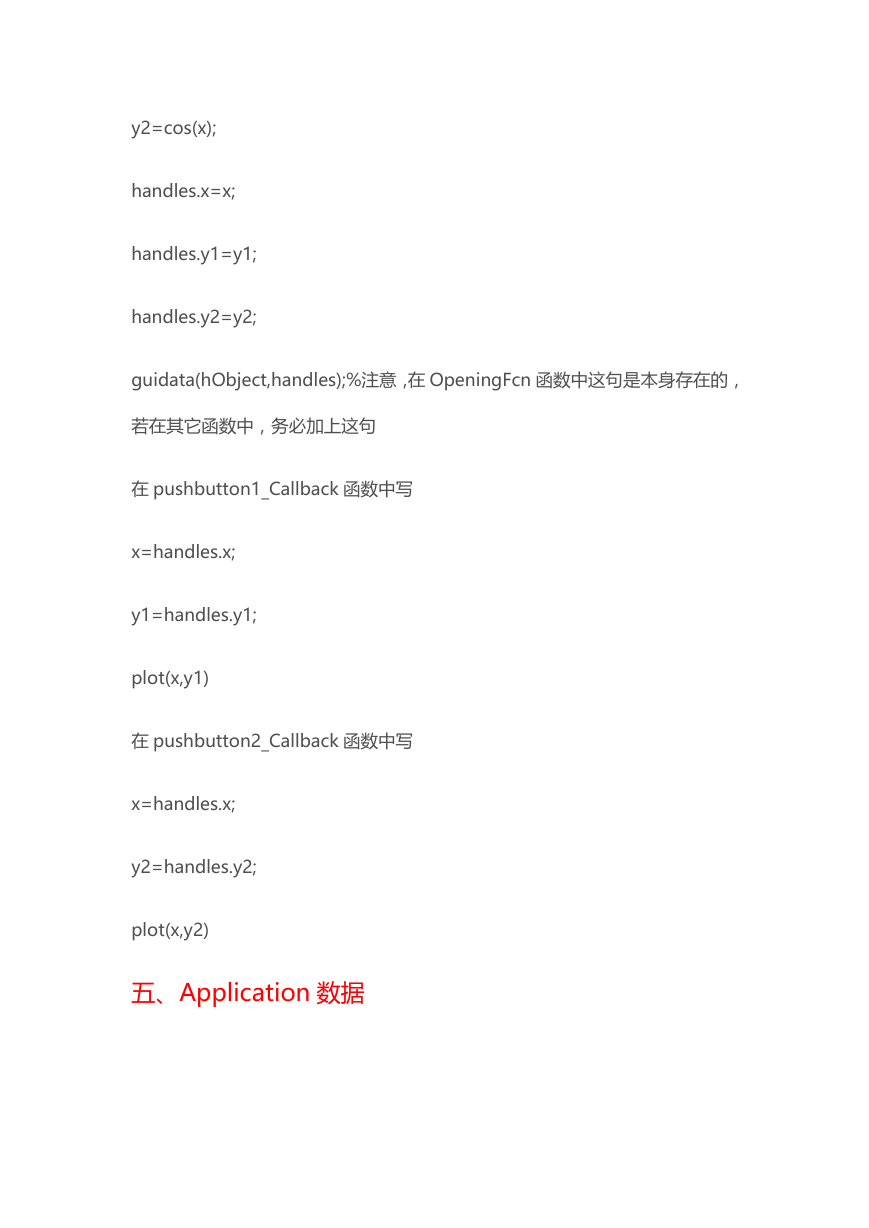

    y2=cos(x); handles.x=x; handles.y1=y1; handles.y2=y2; guidata(hObject,handles);%注意，在 OpeningFcn 函数中这句是本身存在的， 若在其它函数中，务必加上这句 在 pushbutton1_Callback 函数中写 x=handles.x; y1=handles.y1; plot(x,y1) 在 pushbutton2_Callback 函数中写 x=handles.x; y2=handles.y2; plot(x,y2) 五、Application 数据

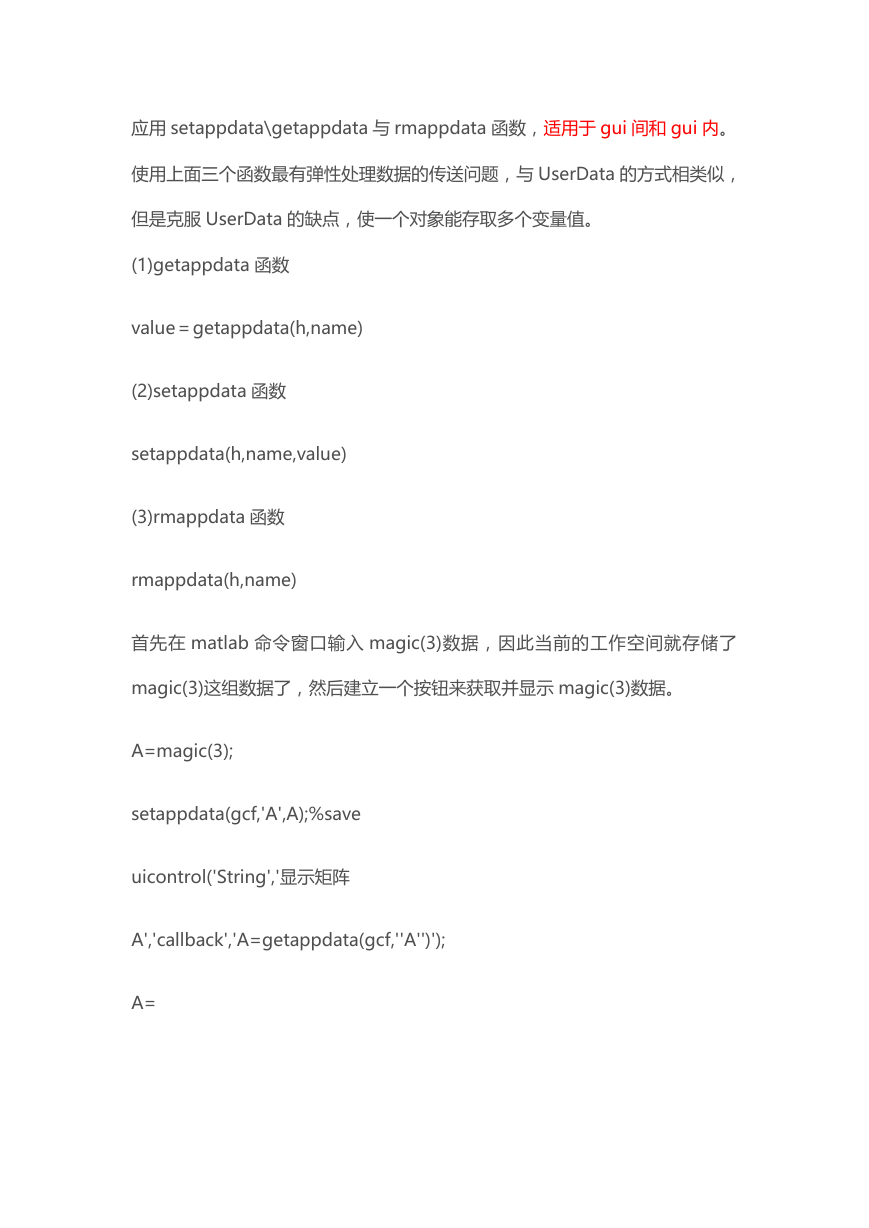

    应用 setappdata\getappdata 与 rmappdata 函数，适用于 gui 间和 gui 内。 使用上面三个函数最有弹性处理数据的传送问题，与 UserData 的方式相类似， 但是克服 UserData 的缺点，使一个对象能存取多个变量值。 (1)getappdata 函数 value＝getappdata(h,name) (2)setappdata 函数 setappdata(h,name,value) (3)rmappdata 函数 rmappdata(h,name) 首先在 matlab 命令窗口输入 magic(3)数据，因此当前的工作空间就存储了 magic(3)这组数据了，然后建立一个按钮来获取并显示 magic(3)数据。 A=magic(3); setappdata(gcf,'A',A);%save uicontrol('String','显示矩阵 A','callback','A=getappdata(gcf,''A'')'); A=
