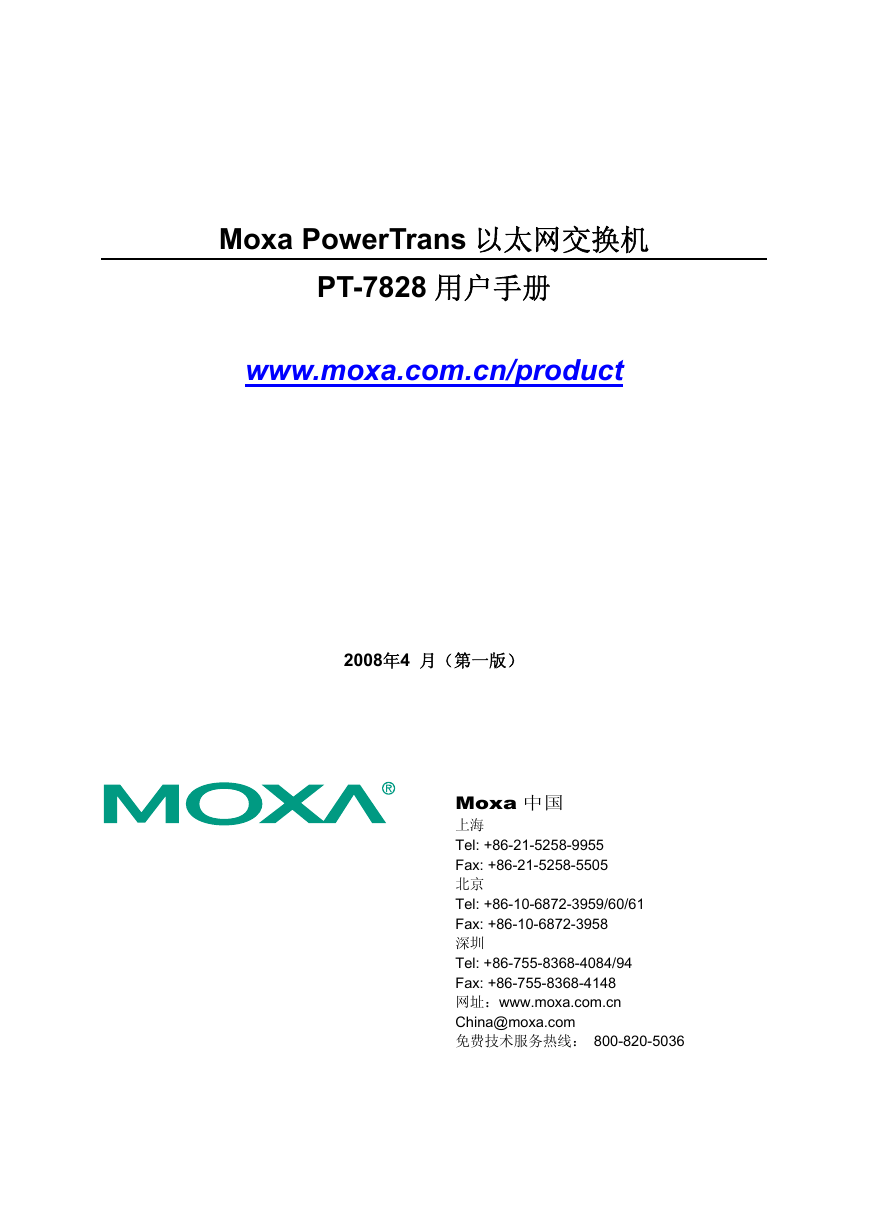

    Moxa PowerTrans 以太网交换机 PT-7828 用户手册 www.moxa.com.cn/product 2008年4 月（第一版） Moxa 中国 上海 Tel: +86-21-5258-9955 Fax: +86-21-5258-5505 北京 Tel: +86-10-6872-3959/60/61 Fax: +86-10-6872-3958 深圳 Tel: +86-755-8368-4084/94 Fax: +86-755-8368-4148 网址：www.moxa.com.cn China@moxa.com 免费技术服务热线： 800-820-5036

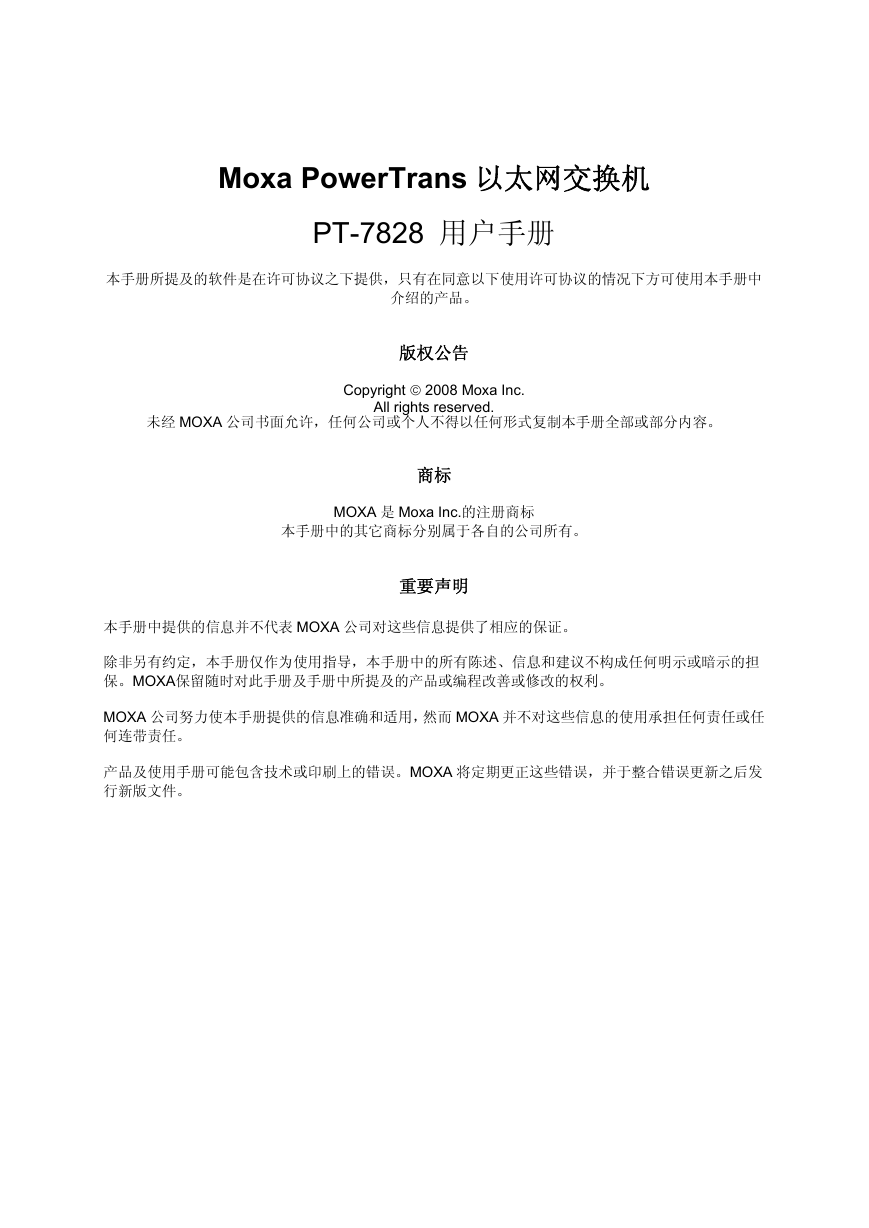

    Moxa PowerTrans 以太网交换机 PT-7828 用户手册 本手册所提及的软件是在许可协议之下提供，只有在同意以下使用许可协议的情况下方可使用本手册中 未经 MOXA 公司书面允许，任何公司或个人不得以任何形式复制本手册全部或部分内容。 本手册中提供的信息并不代表 MOXA 公司对这些信息提供了相应的保证。 除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担 保。MOXA保留随时对此手册及手册中所提及的产品或编程改善或修改的权利。 MOXA 公司努力使本手册提供的信息准确和适用，然而 MOXA 并不对这些信息的使用承担任何责任或任 何连带责任。 产品及使用手册可能包含技术或印刷上的错误。MOXA 将定期更正这些错误，并于整合错误更新之后发 行新版文件。 介绍的产品。 版权公告 Copyright © 2008 Moxa Inc. All rights reserved. MOXA 是 Moxa Inc.的注册商标 本手册中的其它商标分别属于各自的公司所有。 商标 重要声明

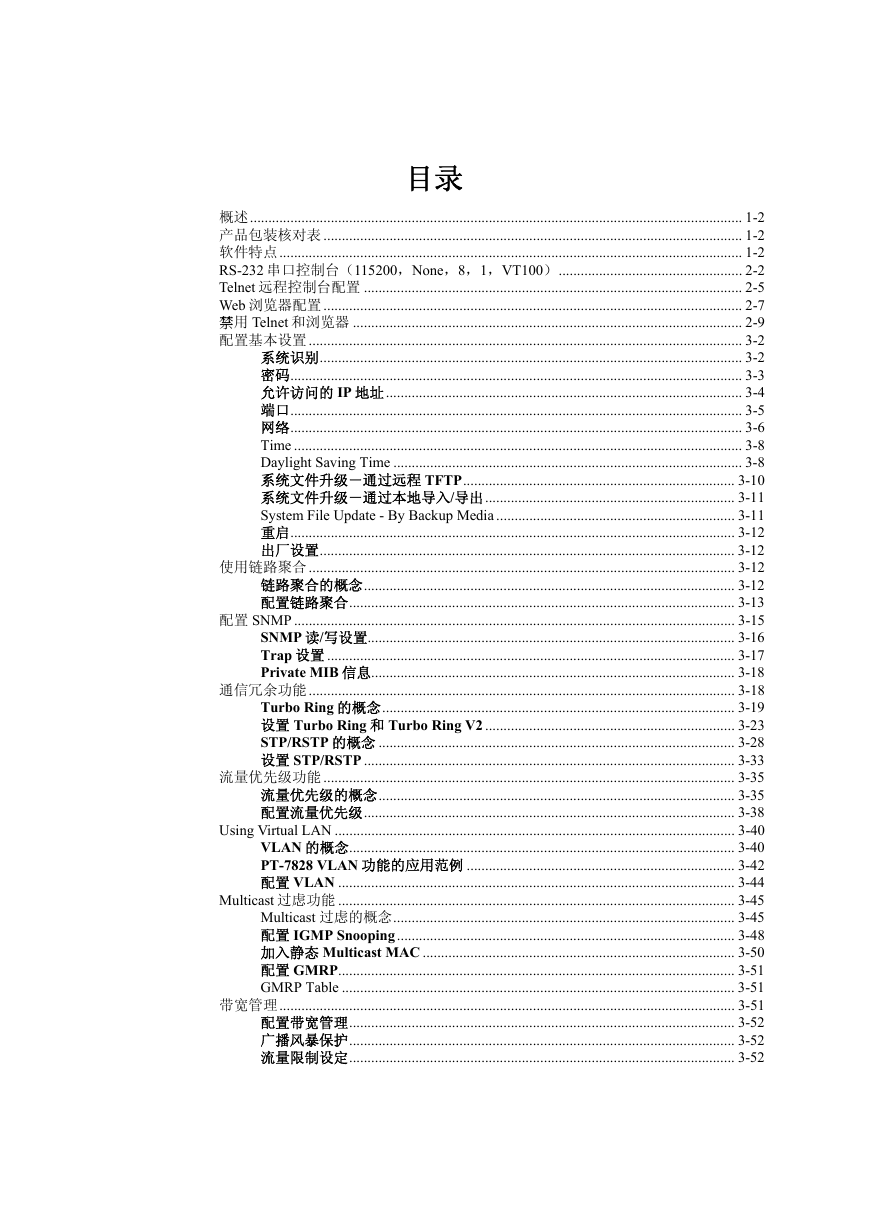

    目录 概述...................................................................................................................................... 1-2 产品包装核对表 .................................................................................................................. 1-2 软件特点.............................................................................................................................. 1-2 RS-232 串口控制台（115200，None，8，1，VT100）.................................................. 2-2 Telnet 远程控制台配置 ....................................................................................................... 2-5 Web 浏览器配置 .................................................................................................................. 2-7 禁用 Telnet 和浏览器 .......................................................................................................... 2-9 配置基本设置 ...................................................................................................................... 3-2 系统识别................................................................................................................... 3-2 密码........................................................................................................................... 3-3 允许访问的 IP 地址................................................................................................. 3-4 端口........................................................................................................................... 3-5 网络........................................................................................................................... 3-6 Time .......................................................................................................................... 3-8 Daylight Saving Time ............................................................................................... 3-8 系统文件升级－通过远程 TFTP.......................................................................... 3-10 系统文件升级－通过本地导入/导出.................................................................... 3-11 System File Update - By Backup Media ................................................................. 3-11 重启......................................................................................................................... 3-12 出厂设置................................................................................................................. 3-12 使用链路聚合 .................................................................................................................... 3-12 链路聚合的概念..................................................................................................... 3-12 配置链路聚合......................................................................................................... 3-13 配置 SNMP ........................................................................................................................ 3-15 SNMP 读/写设置.................................................................................................... 3-16 Trap 设置 ............................................................................................................... 3-17 Private MIB 信息................................................................................................... 3-18 通信冗余功能 .................................................................................................................... 3-18 Turbo Ring 的概念................................................................................................ 3-19 设置 Turbo Ring 和 Turbo Ring V2 .................................................................... 3-23 STP/RSTP 的概念 ................................................................................................. 3-28 设置 STP/RSTP ..................................................................................................... 3-33 流量优先级功能 ................................................................................................................ 3-35 流量优先级的概念................................................................................................. 3-35 配置流量优先级..................................................................................................... 3-38 Using Virtual LAN ............................................................................................................. 3-40 VLAN 的概念......................................................................................................... 3-40 PT-7828 VLAN 功能的应用范例 ......................................................................... 3-42 配置 VLAN ............................................................................................................ 3-44 Multicast 过虑功能 ............................................................................................................ 3-45 Multicast 过虑的概念............................................................................................. 3-45 配置 IGMP Snooping............................................................................................ 3-48 加入静态 Multicast MAC ..................................................................................... 3-50 配置 GMRP............................................................................................................ 3-51 GMRP Table ........................................................................................................... 3-51 带宽管理............................................................................................................................ 3-51 配置带宽管理......................................................................................................... 3-52 广播风暴保护......................................................................................................... 3-52 流量限制设定......................................................................................................... 3-52

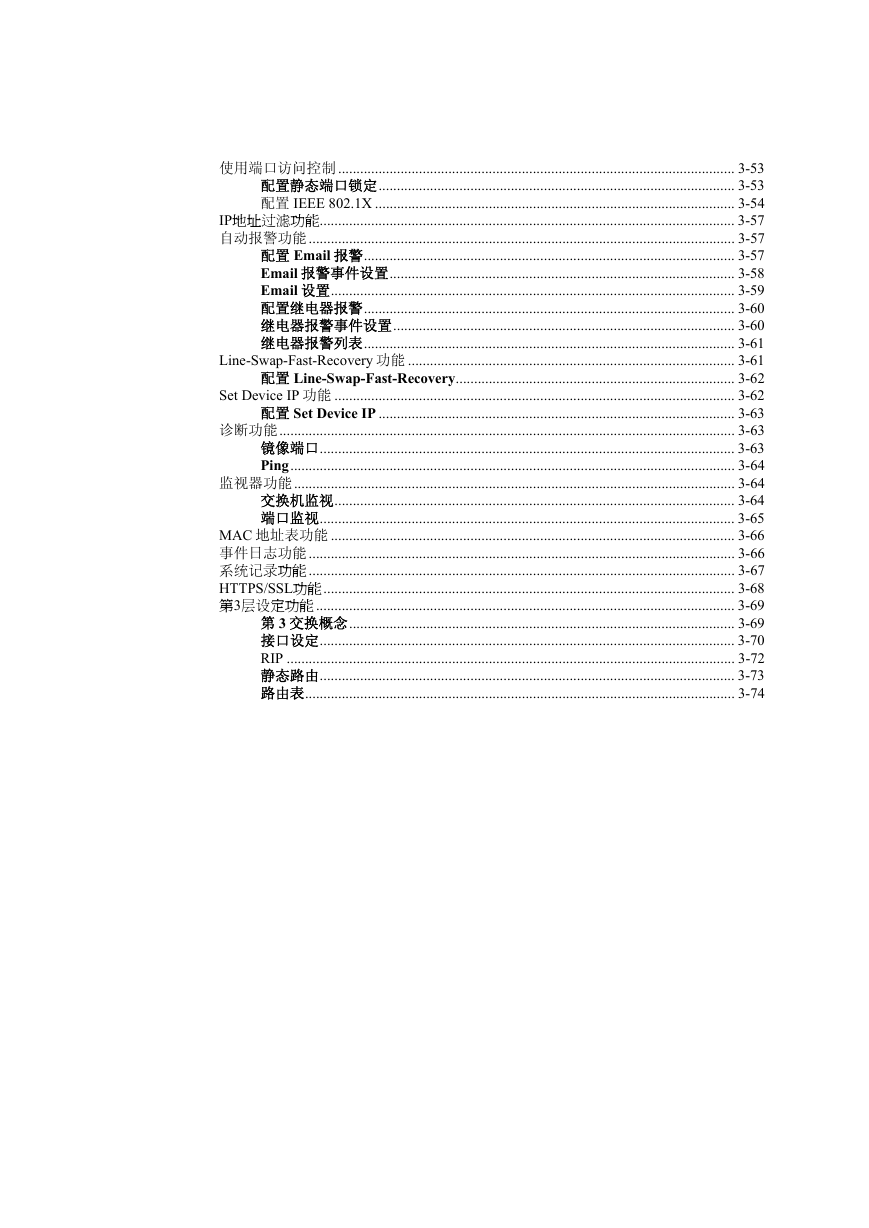

    使用端口访问控制 ............................................................................................................ 3-53 配置静态端口锁定................................................................................................. 3-53 配置 IEEE 802.1X .................................................................................................. 3-54 IP地址过滤功能................................................................................................................. 3-57 自动报警功能 .................................................................................................................... 3-57 配置 Email 报警..................................................................................................... 3-57 Email 报警事件设置.............................................................................................. 3-58 Email 设置.............................................................................................................. 3-59 配置继电器报警..................................................................................................... 3-60 继电器报警事件设置............................................................................................. 3-60 继电器报警列表..................................................................................................... 3-61 Line-Swap-Fast-Recovery 功能 ......................................................................................... 3-61 配置 Line-Swap-Fast-Recovery............................................................................ 3-62 Set Device IP 功能 ............................................................................................................. 3-62 配置 Set Device IP ................................................................................................. 3-63 诊断功能............................................................................................................................ 3-63 镜像端口................................................................................................................. 3-63 Ping......................................................................................................................... 3-64 监视器功能........................................................................................................................ 3-64 交换机监视............................................................................................................. 3-64 端口监视................................................................................................................. 3-65 MAC 地址表功能 .............................................................................................................. 3-66 事件日志功能 .................................................................................................................... 3-66 系统记录功能 .................................................................................................................... 3-67 HTTPS/SSL功能................................................................................................................ 3-68 第3层设定功能 .................................................................................................................. 3-69 第 3 交换概念......................................................................................................... 3-69 接口设定................................................................................................................. 3-70 RIP .......................................................................................................................... 3-72 静态路由................................................................................................................. 3-73 路由表..................................................................................................................... 3-74

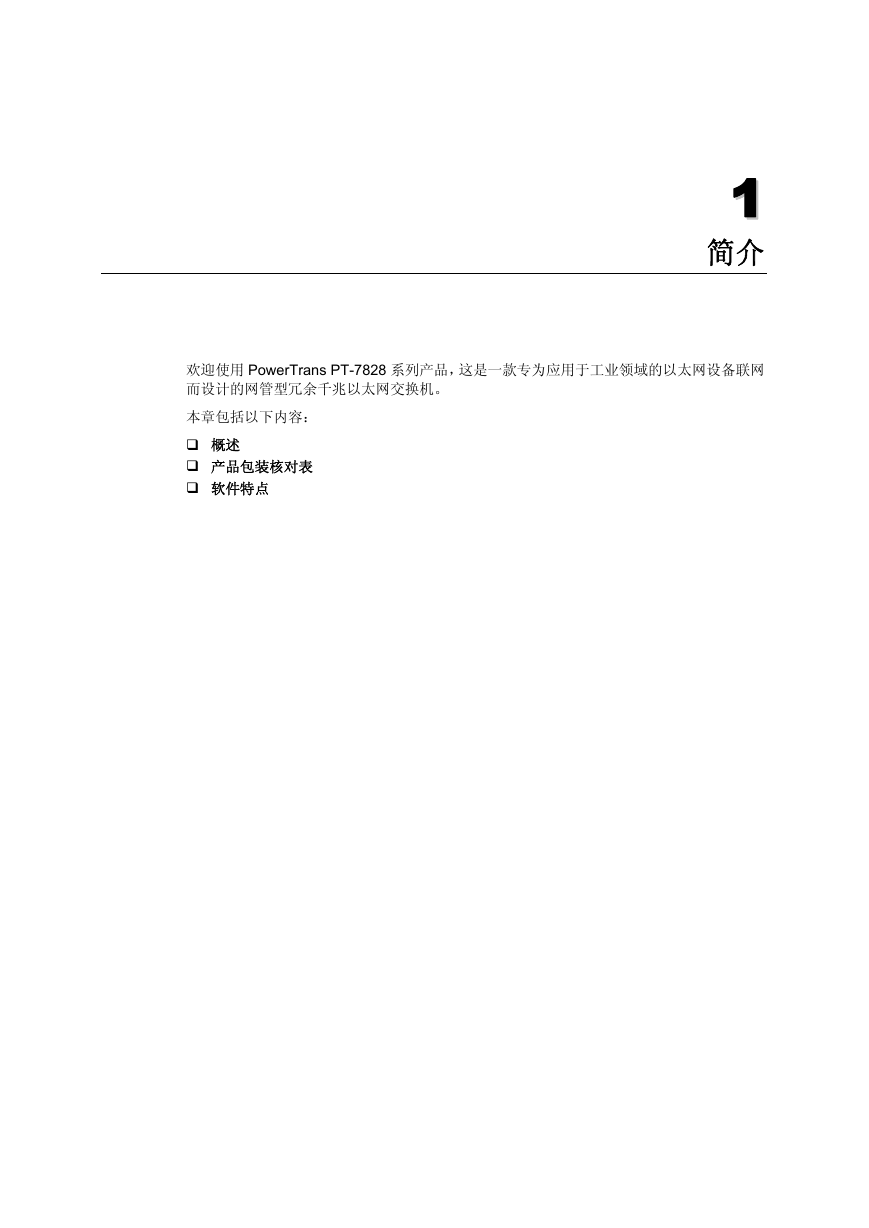

    11 Chapter 1 简介 欢迎使用 PowerTrans PT-7828 系列产品，这是一款专为应用于工业领域的以太网设备联网 而设计的网管型冗余千兆以太网交换机。 本章包括以下内容： 概述 产品包装核对表 软件特点

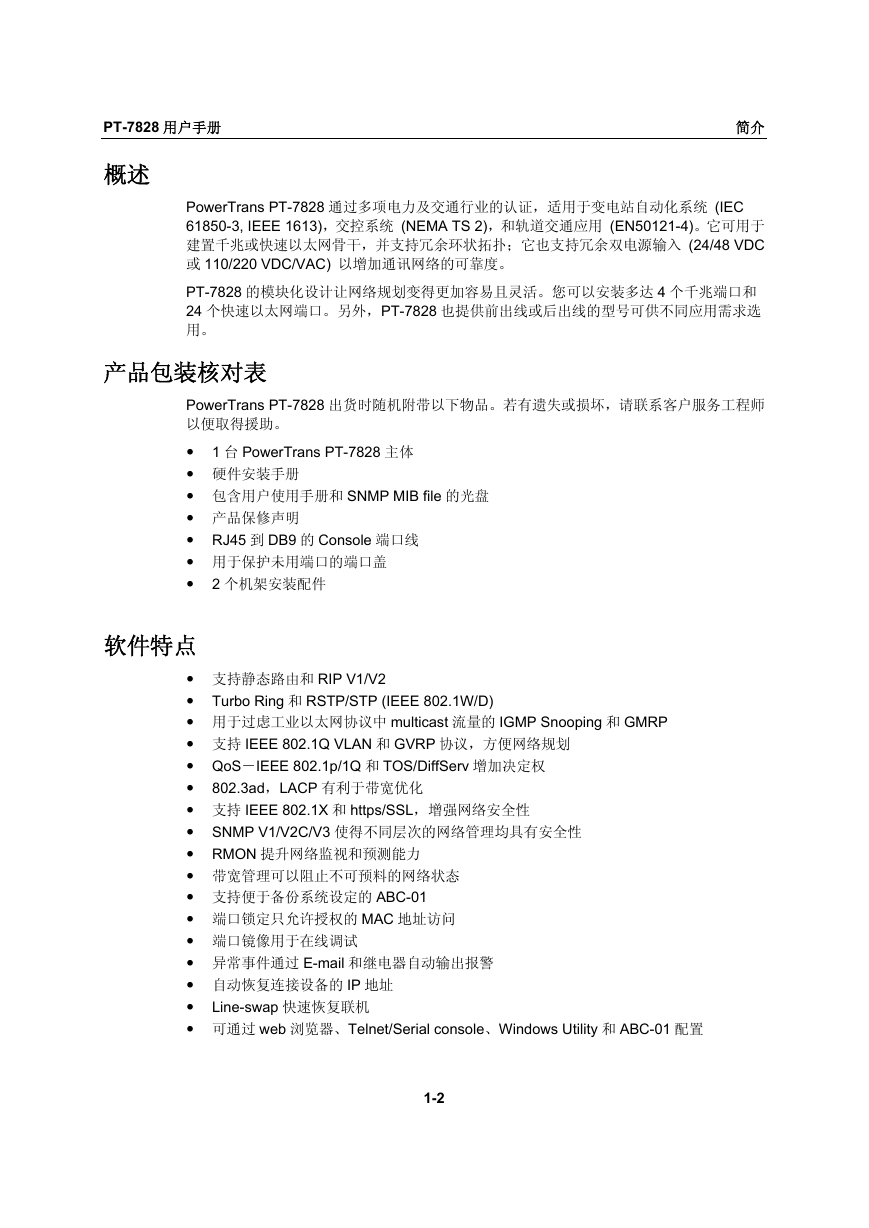

    PT-7828 用户手册 概述 简介 PowerTrans PT-7828 通过多项电力及交通行业的认证，适用于变电站自动化系统 (IEC 61850-3, IEEE 1613)，交控系统 (NEMA TS 2)，和轨道交通应用 (EN50121-4)。它可用于 建置千兆或快速以太网骨干，并支持冗余环状拓扑；它也支持冗余双电源输入 (24/48 VDC 或 110/220 VDC/VAC) 以增加通讯网络的可靠度。 PT-7828 的模块化设计让网络规划变得更加容易且灵活。您可以安装多达 4 个千兆端口和 24 个快速以太网端口。另外，PT-7828 也提供前出线或后出线的型号可供不同应用需求选 用。 产品包装核对表 PowerTrans PT-7828 出货时随机附带以下物品。若有遗失或损坏，请联系客户服务工程师 以便取得援助。 1 台 PowerTrans PT-7828 主体 硬件安装手册 包含用户使用手册和 SNMP MIB file 的光盘 产品保修声明 RJ45 到 DB9 的 Console 端口线 用于保护未用端口的端口盖 2 个机架安装配件 软件特点 支持静态路由和 RIP V1/V2 Turbo Ring 和 RSTP/STP (IEEE 802.1W/D) 用于过虑工业以太网协议中 multicast 流量的 IGMP Snooping 和 GMRP 支持 IEEE 802.1Q VLAN 和 GVRP 协议，方便网络规划 QoS－IEEE 802.1p/1Q 和 TOS/DiffServ 增加决定权 802.3ad，LACP 有利于带宽优化 支持 IEEE 802.1X 和 https/SSL，增强网络安全性 SNMP V1/V2C/V3 使得不同层次的网络管理均具有安全性 RMON 提升网络监视和预测能力 带宽管理可以阻止不可预料的网络状态 支持便于备份系统设定的 ABC-01 端口锁定只允许授权的 MAC 地址访问 端口镜像用于在线调试 异常事件通过 E-mail 和继电器自动输出报警 自动恢复连接设备的 IP 地址 Line-swap 快速恢复联机 可通过 web 浏览器、Telnet/Serial console、Windows Utility 和 ABC-01 配置 1-2
    22 Chapter 2 开始 本章将介绍 PT-7828 的初始安装程序。首先，访问 PT-7828 的设定配置界面有三种方法： 串口控制台，Telnet 控制台和 Web 浏览器。若您不知道 PT-7828 的 IP 地址，您可以选择 使用串口控制台的连接方法，用串口线将 PT-7828 连接到 PC 机的 COM 口。而 Telent 和 Web 浏览器方式则用于通过局域网或 Internet 访问。 本章包括以下内容： 串口控制台配置（115200，None，8，1，VT100） Telnet 远程控制台配置 Web 浏览器配置 停用 Telnet 和浏览器

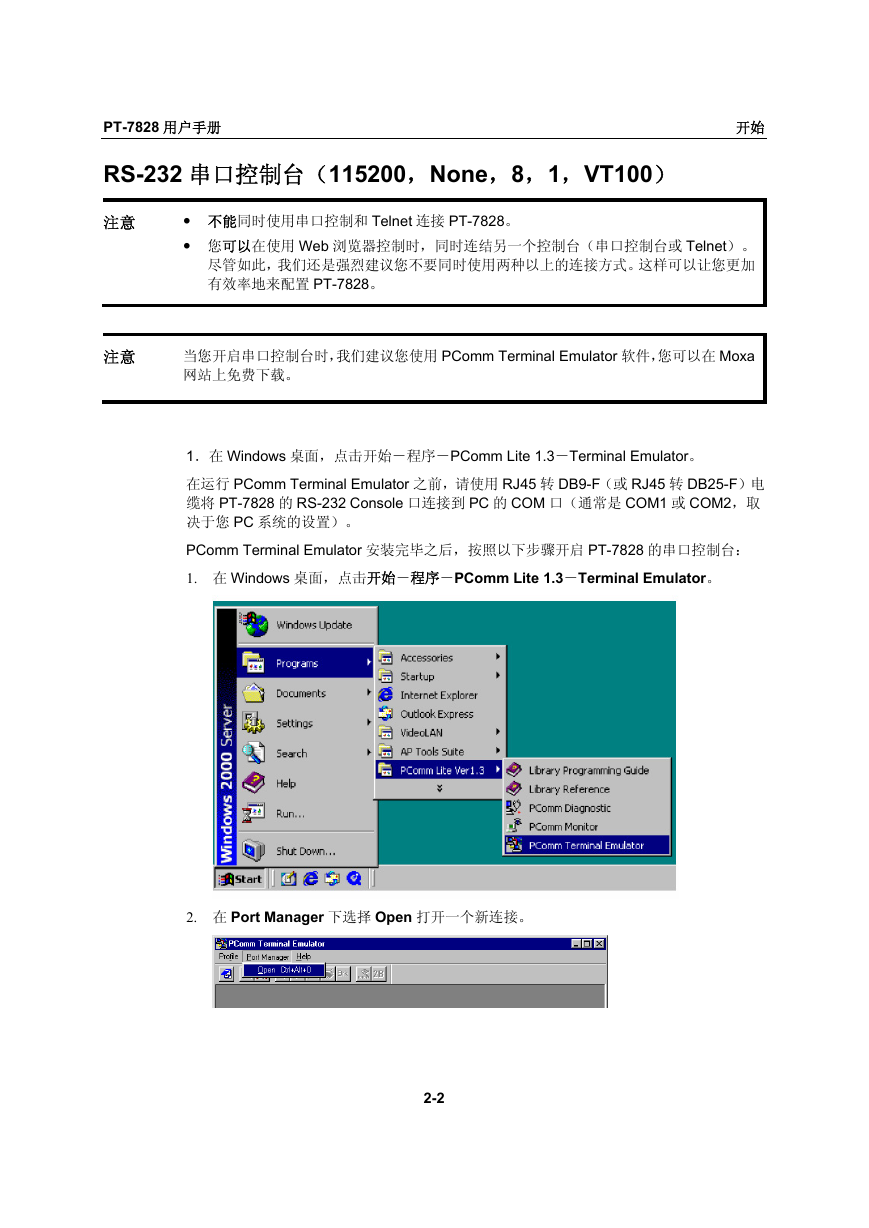

    PT-7828 用户手册 开始 RS-232 串口控制台（115200，None，8，1，VT100） 注意 不能同时使用串口控制和 Telnet 连接 PT-7828。 您可以在使用 Web 浏览器控制时，同时连结另一个控制台（串口控制台或 Telnet）。 尽管如此，我们还是强烈建议您不要同时使用两种以上的连接方式。这样可以让您更加 有效率地来配置 PT-7828。 注意 当您开启串口控制台时，我们建议您使用 PComm Terminal Emulator 软件，您可以在 Moxa 网站上免费下载。 1．在 Windows 桌面，点击开始－程序－PComm Lite 1.3－Terminal Emulator。 在运行 PComm Terminal Emulator 之前，请使用 RJ45 转 DB9-F（或 RJ45 转 DB25-F）电 缆将 PT-7828 的 RS-232 Console 口连接到 PC 的 COM 口（通常是 COM1 或 COM2，取 决于您 PC 系统的设置）。 PComm Terminal Emulator 安装完毕之后，按照以下步骤开启 PT-7828 的串口控制台： 1. 在 Windows 桌面，点击开始－程序－PComm Lite 1.3－Terminal Emulator。 2. 在 Port Manager 下选择 Open 打开一个新连接。 2-2
