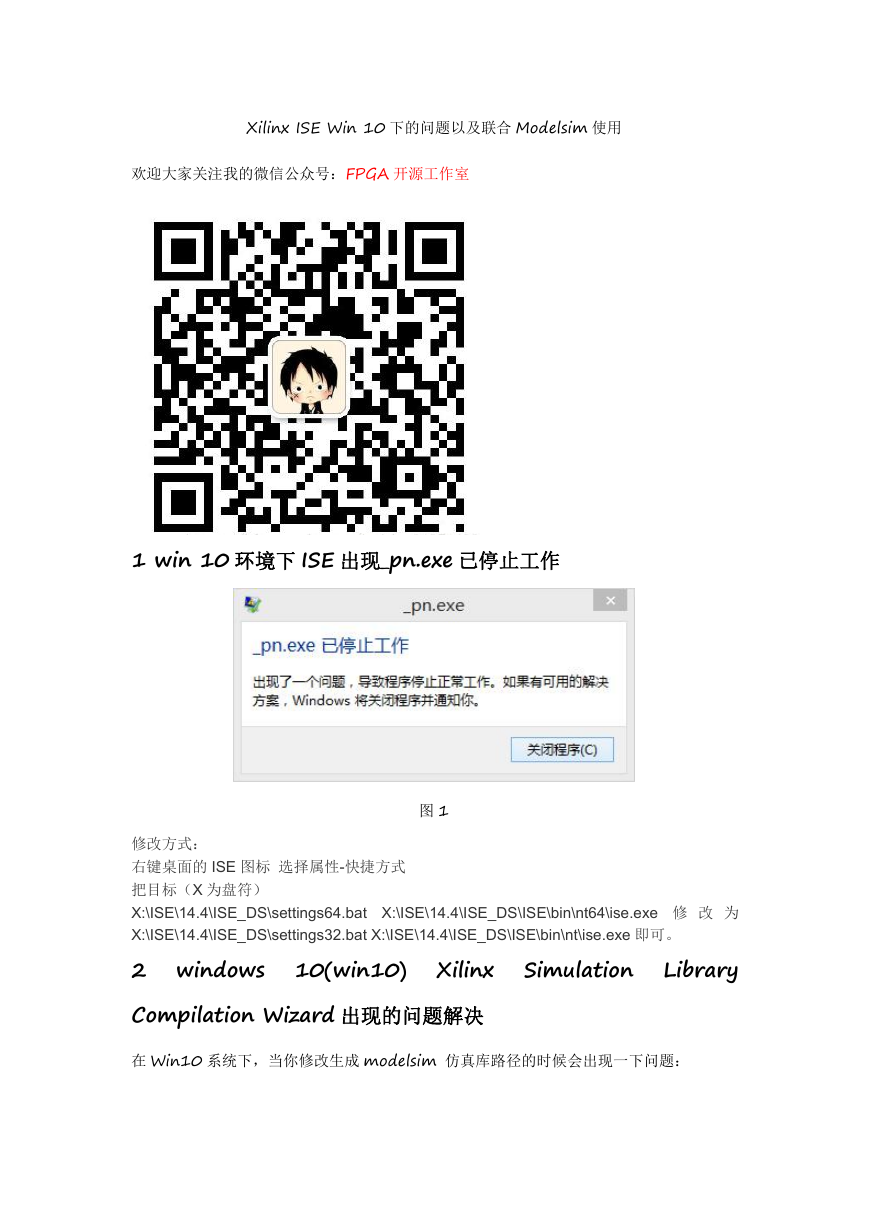

Xilinx ISE Win 10 下的问题以及联合 Modelsim 使用欢迎大家关注我的微信公众号：FPGA 开源工作室 1 win 10 环境下 ISE 出现_pn.exe 已停止工作图 1 修改方式：右键桌面的 ISE 图标选择属性-快捷方式把目标（X 为盘符） X:\ISE\14.4\ISE_DS\settings64.bat X:\ISE\14.4\ISE_DS\ISE\bin\nt64\ise.exe 修改为 X:\ISE\14.4\ISE_DS\settings32.bat X:\ISE\14.4\ISE_DS\ISE\bin\nt\ise.exe 即可。 10(win10) Xilinx 2 windows Compilation Wizard 出现的问题解决在 Win10 系统下，当你修改生成 modelsim 仿真库路径的时候会出现一下问题： Simulation Library

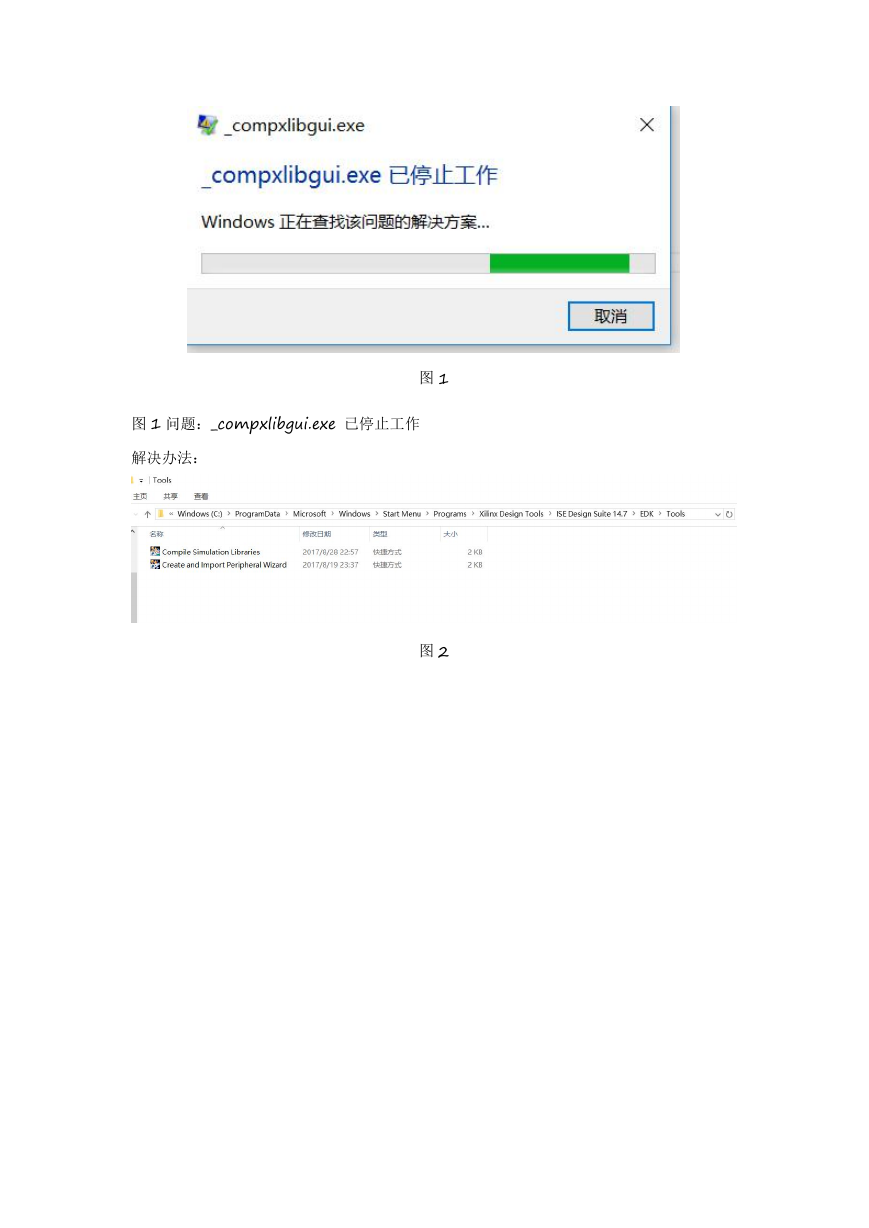

图 1 图 1 问题：_compxlibgui.exe 已停止工作解决办法：图 2

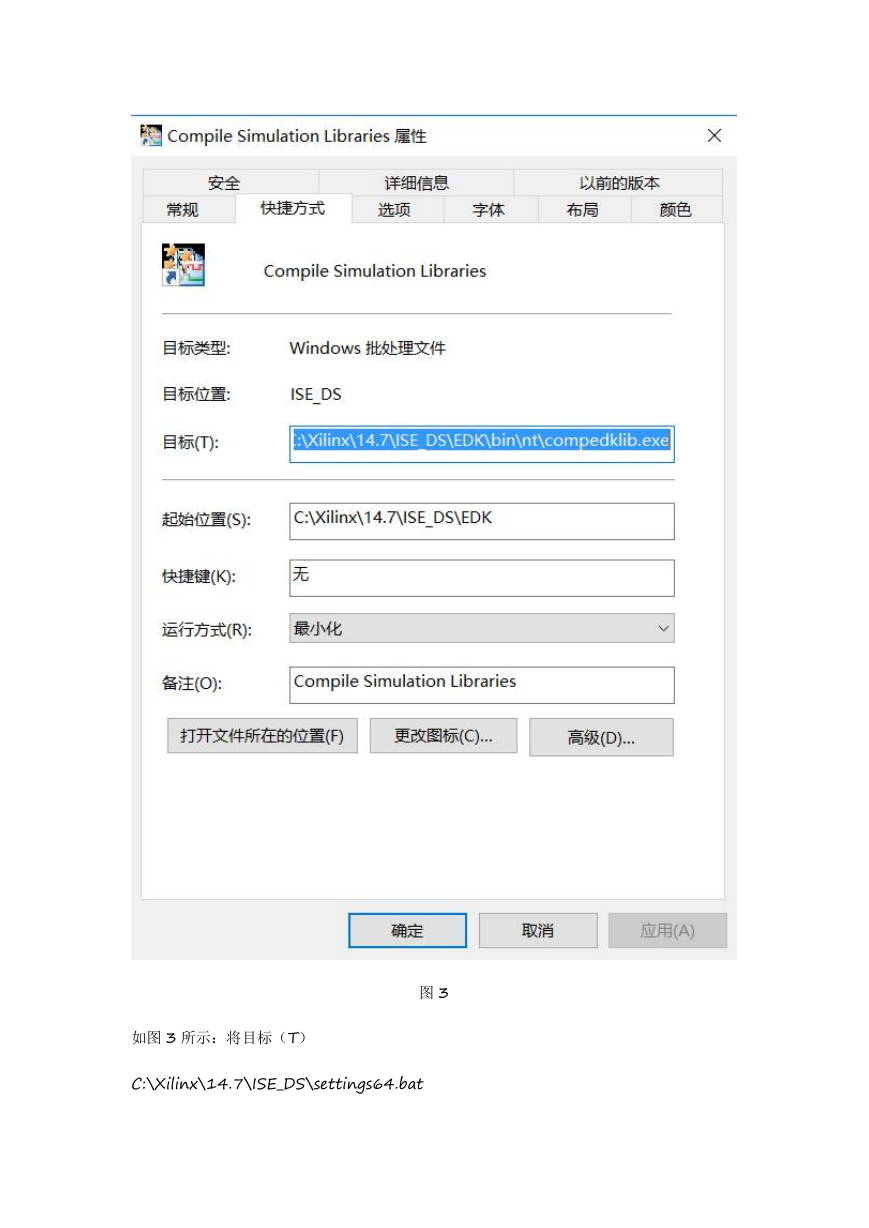

图 3 如图 3 所示：将目标（T） C:\Xilinx\14.7\ISE_DS\settings64.bat

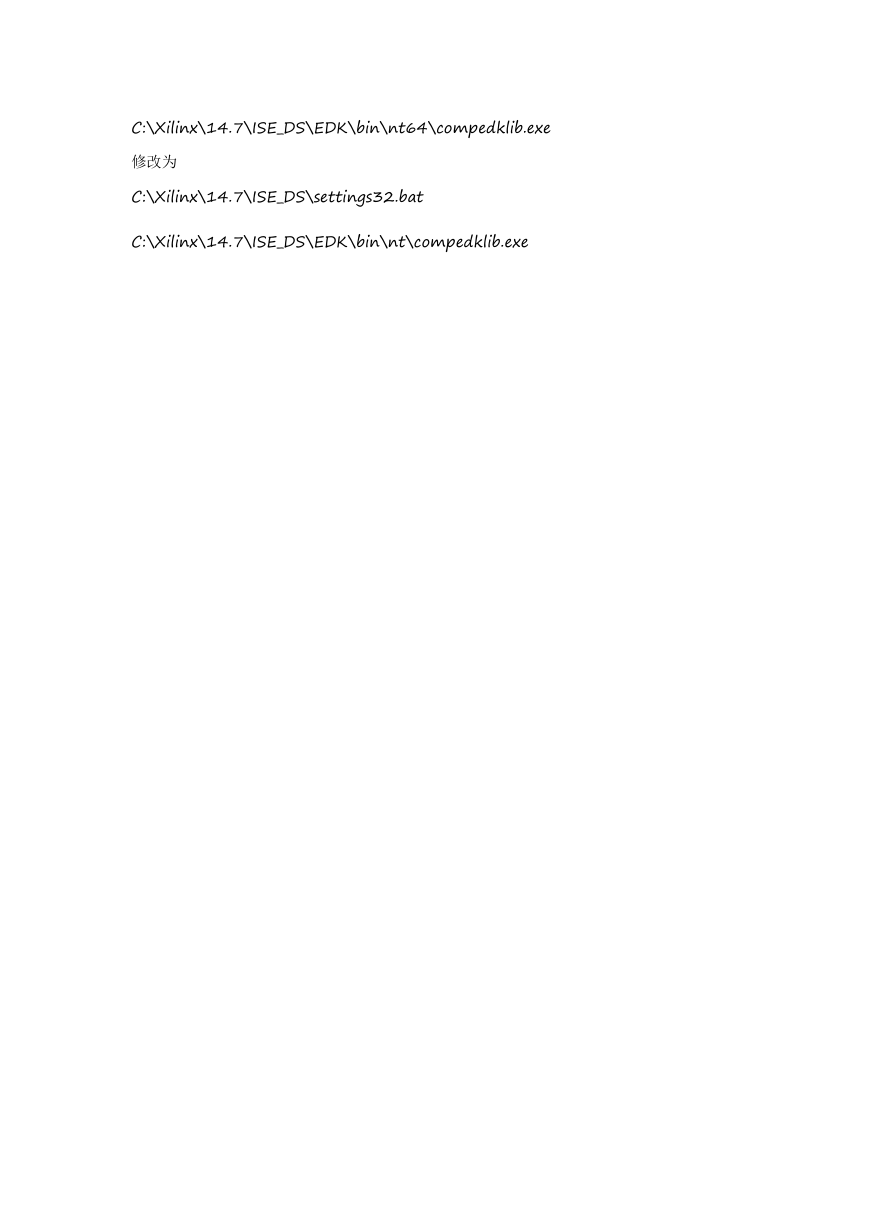

C:\Xilinx\14.7\ISE_DS\EDK\bin\nt64\compedklib.exe 修改为 C:\Xilinx\14.7\ISE_DS\settings32.bat C:\Xilinx\14.7\ISE_DS\EDK\bin\nt\compedklib.exe

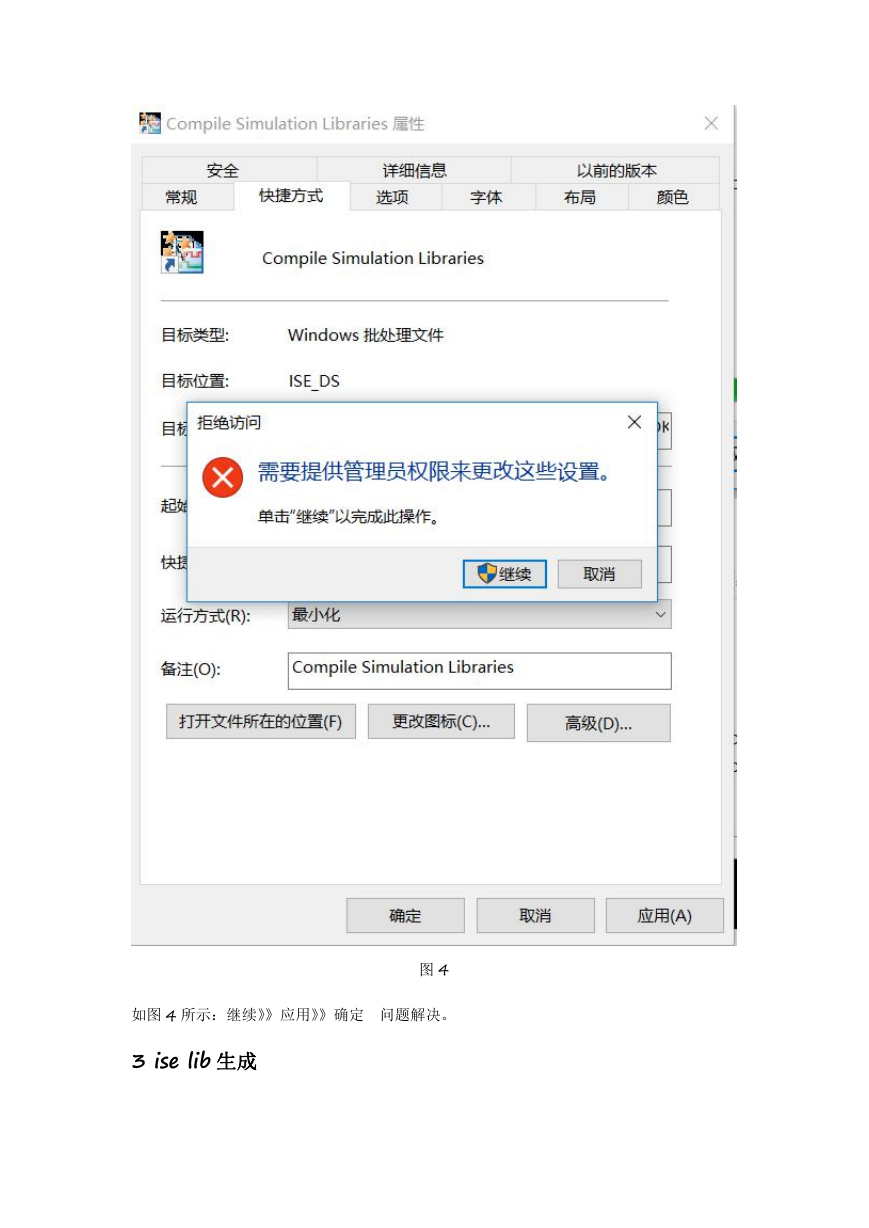

图 4 如图 4 所示：继续》》应用》》确定问题解决。 3 ise lib 生成

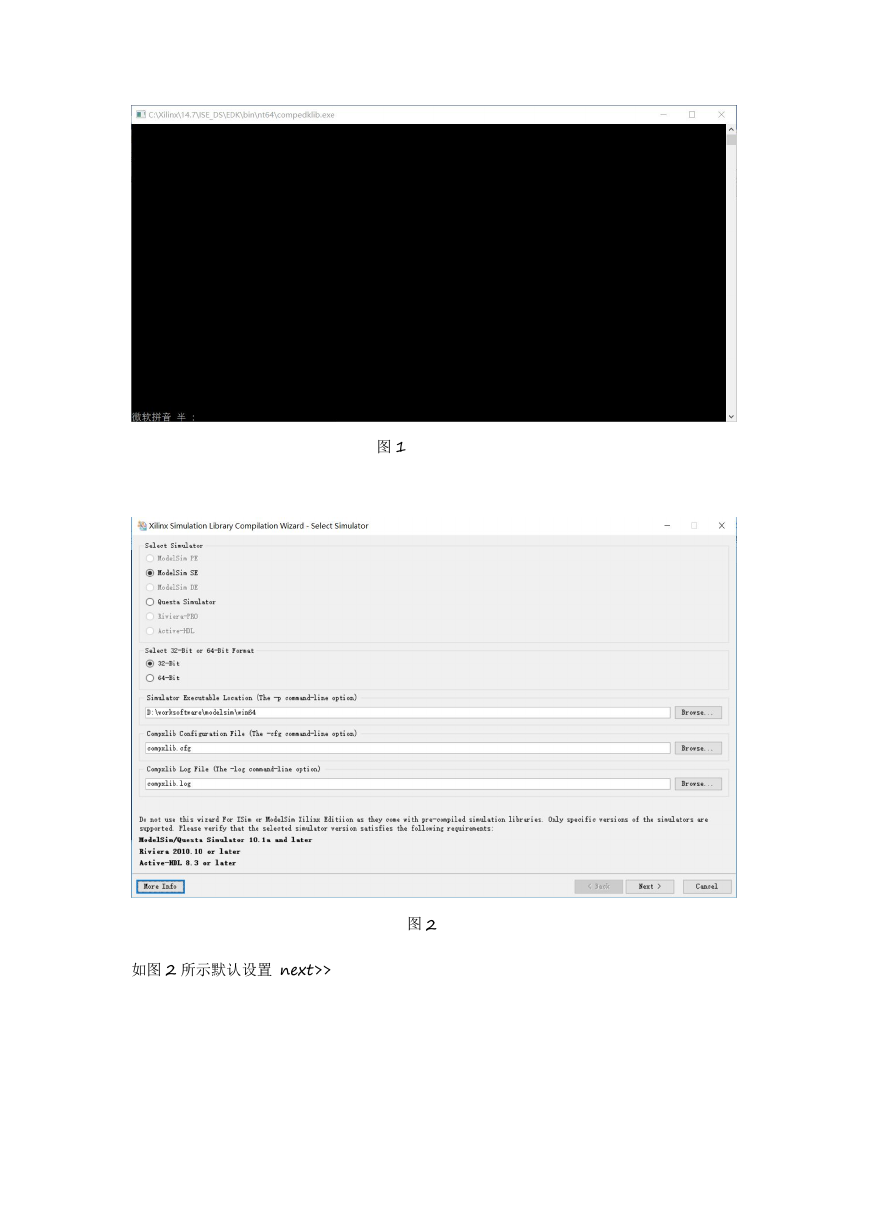

图 1 如图 2 所示默认设置 next>> 图 2

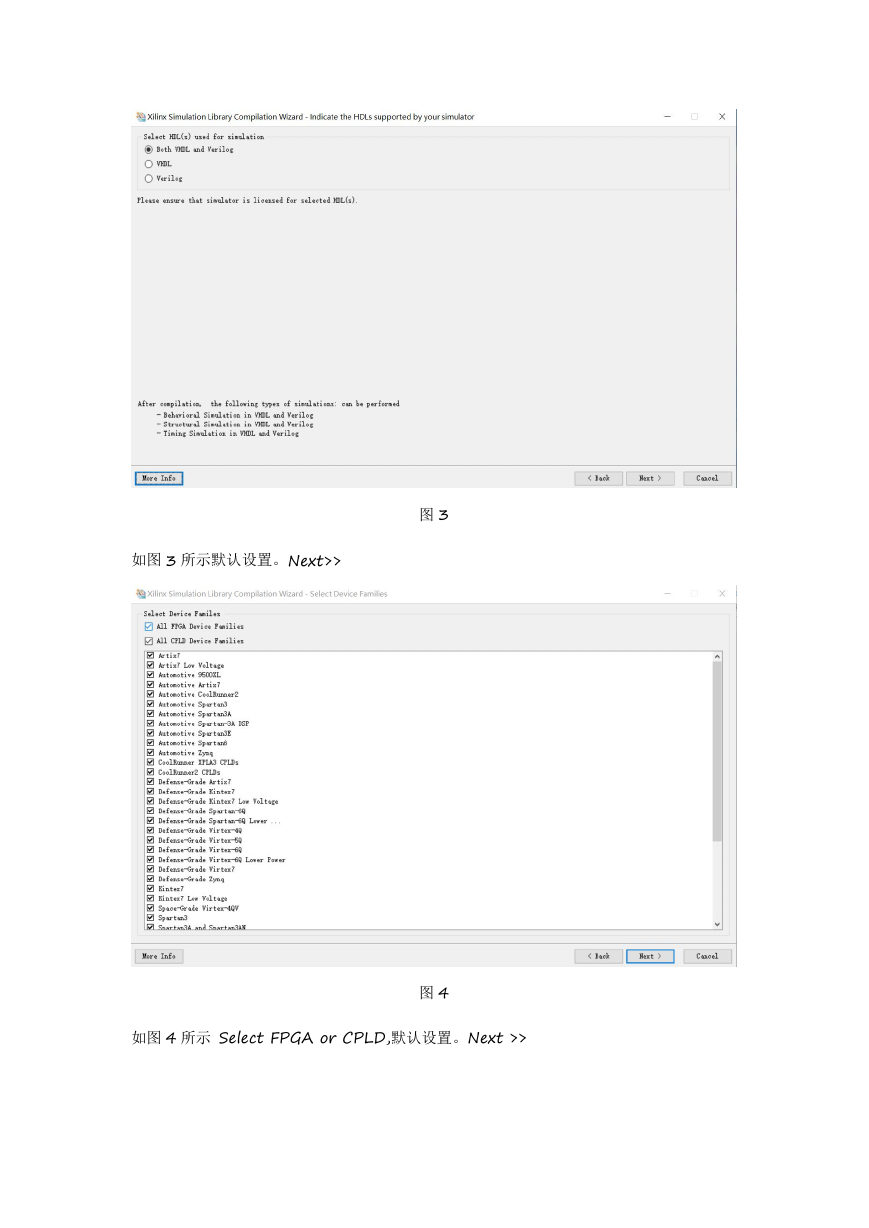

如图 3 所示默认设置。Next>> 图 3 图 4 如图 4 所示 Select FPGA or CPLD,默认设置。Next >>

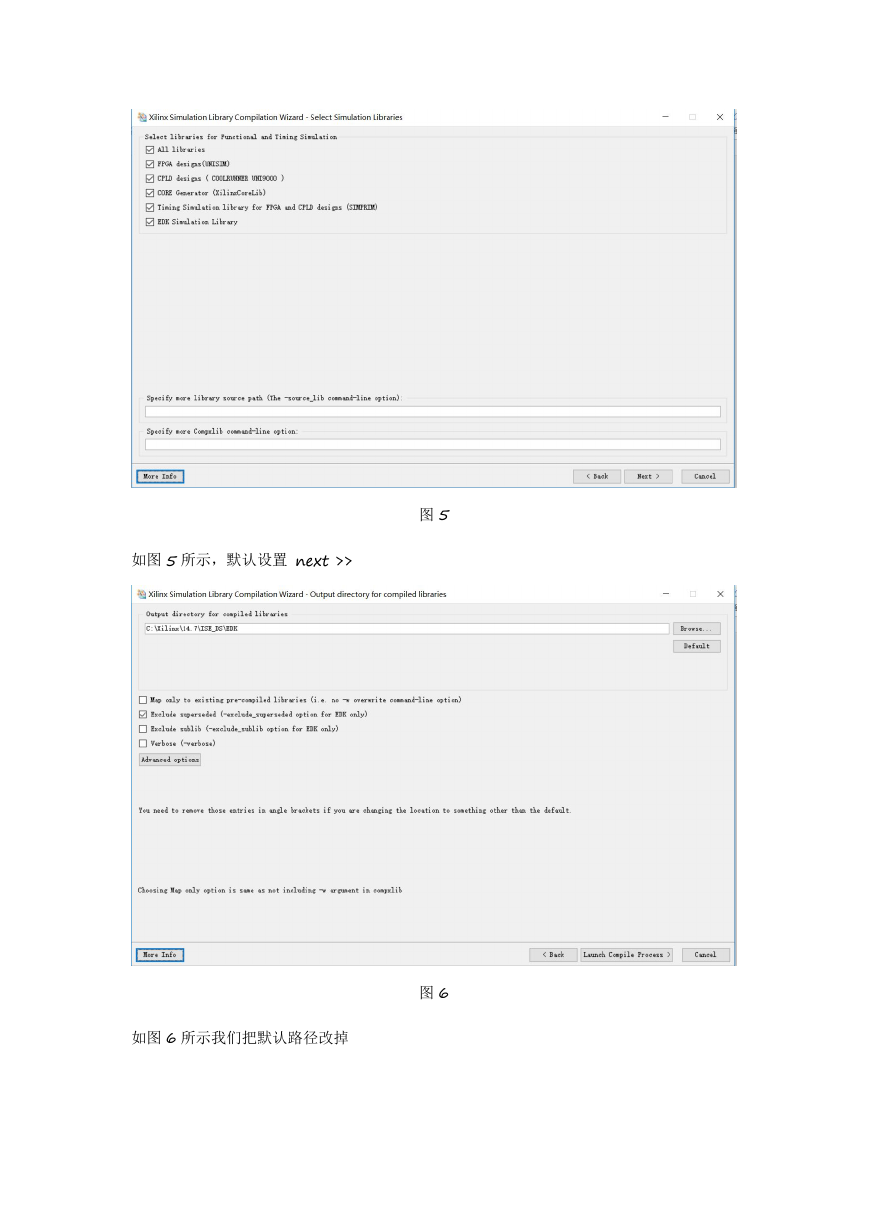

如图 5 所示，默认设置 next >> 如图 6 所示我们把默认路径改掉图 5 图 6
