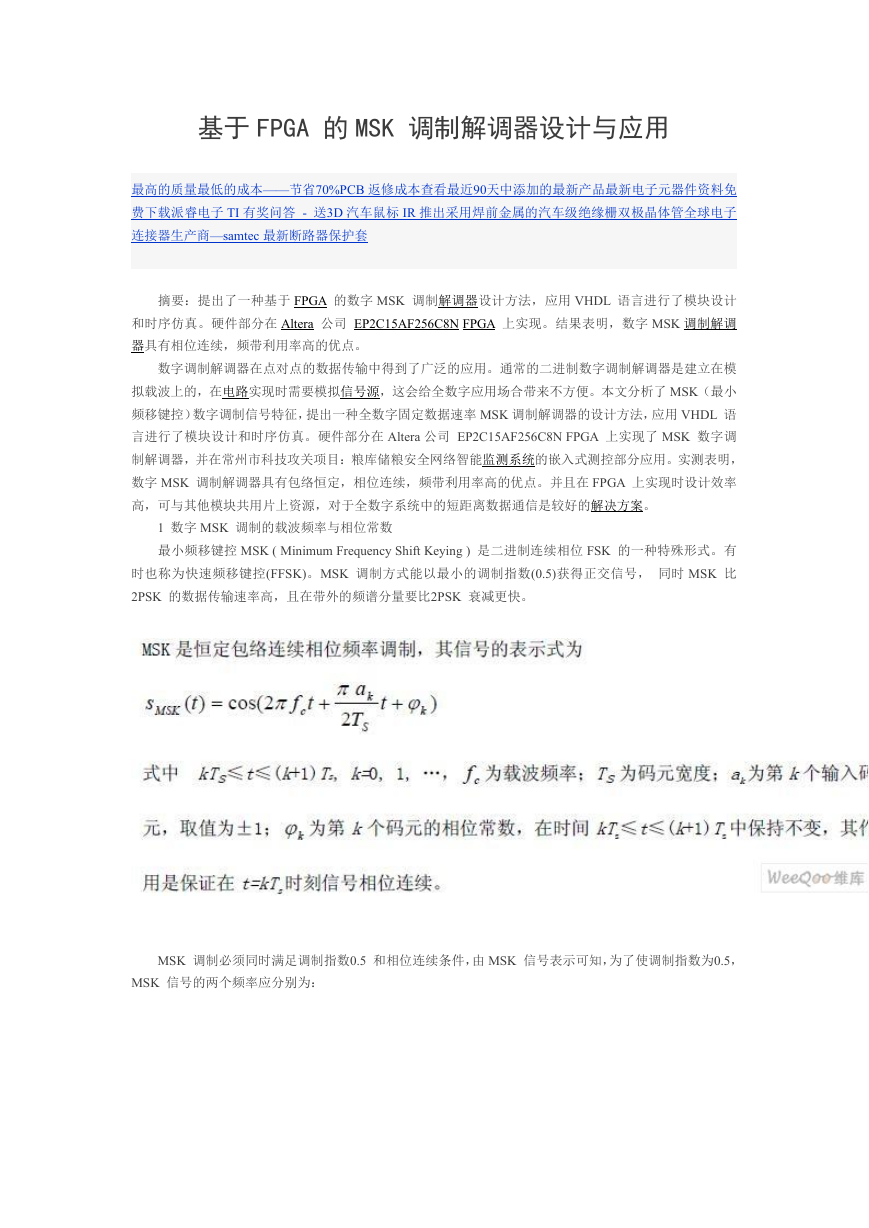

基于 FPGA 的 MSK 调制解调器设计与应用 最高的质量最低的成本——节省70%PCB 返修成本查看最近90天中添加的最新产品最新电子元器件资料免 费下载派睿电子 TI 有奖问答 - 送3D 汽车鼠标 IR 推出采用焊前金属的汽车级绝缘栅双极晶体管全球电子 连接器生产商—samtec 最新断路器保护套 摘要：提出了一种基于 FPGA 的数字 MSK 调制解调器设计方法，应用 VHDL 语言进行了模块设计 和时序仿真。硬件部分在 Altera 公司 EP2C15AF256C8N FPGA 上实现。结果表明，数字 MSK 调制解调 器具有相位连续，频带利用率高的优点。 数字调制解调器在点对点的数据传输中得到了广泛的应用。通常的二进制数字调制解调器是建立在模 拟载波上的，在电路实现时需要模拟信号源，这会给全数字应用场合带来不方便。本文分析了 MSK（最小 频移键控）数字调制信号特征，提出一种全数字固定数据速率 MSK 调制解调器的设计方法，应用 VHDL 语 言进行了模块设计和时序仿真。硬件部分在 Altera 公司 EP2C15AF256C8N FPGA 上实现了 MSK 数字调 制解调器，并在常州市科技攻关项目：粮库储粮安全网络智能监测系统的嵌入式测控部分应用。实测表明， 数字 MSK 调制解调器具有包络恒定，相位连续，频带利用率高的优点。并且在 FPGA 上实现时设计效率 高，可与其他模块共用片上资源，对于全数字系统中的短距离数据通信是较好的解决方案。 1 数字 MSK 调制的载波频率与相位常数 最小频移键控 MSK ( Minimum Frequency Shift Keying ) 是二进制连续相位 FSK 的一种特殊形式。有 时也称为快速频移键控(FFSK)。MSK 调制方式能以最小的调制指数(0.5)获得正交信号， 同时 MSK 比 2PSK 的数据传输速率高，且在带外的频谱分量要比2PSK 衰减更快。 MSK 调制必须同时满足调制指数0.5 和相位连续条件，由 MSK 信号表示可知，为了使调制指数为0.5， MSK 信号的两个频率应分别为： 

对于固定数据速率的数字 MSK 调制，应用上式可以计算出对应“0”、“1”信号的载波频率。系统设计 传输数据速率 R =2400bps，选择波形系数 n = 9，中心载频 fc=5400Hz，计算可得 f0=6000Hz，f1=4800Hz， 调制指数 h = R / (f0-f1) =0.5。 MSK 信号的相位连续是由对相位常数φk 的选择保证的。若取初始相位为零，则φk = 0 或±π k = 0，1， 2，… 上式反映了 MSK 信号前后码元区间的约束关系。MSK 信号在第 k 个码元的相位常数不仅与当前码 元的取值有关，而且还与前一个码元的取值及相位常数有关。在数字载波的情况下，上述条件等同于根据 前*元的相位，选择当前码元的相位是同相或反相，以保证数字 MSK 信号的相位连续。 2 数字 MSK 调制解调器 FPGA 模块实现 用 FPGA 实现的 MSK 调制器模块如图1 所示。 图中预分频器和“0”、“1”码分频器组成载波发生器，在输入码序列同步信号的控制下分别产生“0”码和 “1”码的数字载波。为了方便设计与调整，预分频器设置2 级分频电路，分频系数分别为 D1 和 D2，从分 频效率考虑，D1 和 D2 的乘积应为总分频系数的最大公共因子。 “0”码和“1”码分频器的分频系数 C1、C2 的设置必须满足调制指数0.5 的条件。输入调制信号数字序列 控制2 选1 多路选择器，选出对应输入码流中“0”、“1”码元的数字载波。 相位检测模块与第二级2 选1 多路选择器、码长分频器和反相器组成连续相位形成电路。在前面确定 “0”、“1”码元的数字载波时，每个码元的载波周期数也随之确定， 其中“0”、“1”数字载波相位差固定为180°， 因此可以简单地用0、1 来表示2 个载波相位。在相位检测模块中，码长分频器作为1bit 延时的时钟信号， 输入数字信号延迟*元信号 D-1 与前次产生的2 选1 选择器控制信号 S 比较，得到前*元结束时的相位 Q-1， 其结果如表1 所示。 

对于不同的前次相位 Q-1 值，按照相位连续的原则，得到当前码元的相位选择 S 值，控制2选1 多路 选择器输出前后码元载波相位连续的 MSK 已调信号。数字 MSK 信号的 FPGA 解调模块如图2 所示。 数字 MSK 信号的解调是由码元同步和码序列检测二部分实现的。预分频器、“1”码分频器和同步检测 模块组成码元同步电路，通过对输入信号中的“1”码检测建立码元同步。在同步检测模块中，“1”码分频器 的同相和反相码同时与输入信号比较，并由同步码长计数器计数，当计数长度等于码元长度时输出同步信 号。进入码元同步状态后，在码长分频器输出的码元同步信号控制下，码序列检测器对输入信号中的“1” 码（同相及反相码）进行检测并输出解调数字序列。解调模块中的预分频器和“1”码分频器和在半双工通信 方式中可与调制模块合用以减少目标器件片上资源的占用。 MSK 调制/解调器的 FPGA 模块中，计数器、分频器和多路选择器用 VHDL 程序可以简单实现，码 元序列检测器的部分 VHDL 结构描述如下： architecture behav of codesdect is signal m : integer range 0 to 3; signal sdata : std_logic_vector(2 downto 0); begin cdata<= wavenum; process(clk,clr) begin if clr='1' then m<=0; elsif clk'event and clk='1' then case m is when 0 => if datain = cdata (2) then m<=1; else m <= 0 ; end if; … when 2 => if datain = cdata (0) then m<=3; else m <= 0 ; end if; when thers => m <= 0; 

end case; end if; end process; process(m) begin if m=3 then outputt<='1'; else outputt<='0'; end if; end process; end behav; 数字 MSK 调制/解调器模块在 Altera 公司 FPGA：EP2C15AF256C8N 上实现。EP2C15 是 Altera 公 司基于90nm 工艺的第二代 Cyclone 器件（CycloneⅡ），片内集成14，448 逻辑单元（LE），240Kb 嵌入式 RAM 块，26 个18×18 乘法器，4 个锁相环（PLL），具有高速差分 I/O 能力，在音视频多媒体、汽车电子、 通信及工业控制领域等有广泛的适用性，是一款高性能低成本器件。图3 是 MSK 调制/接解调器的时序仿 真结果。 由图中可见，数字基带调制信号 MODDATA 经过 MSK 调制器被调制到高频数字载波上，形成MSK 已 调信号 MSKMOD，其中“0”码为2.5 个载波周期，“1”码为2 个载波周期，调制指数为0.5，同时载波相位连 续。MSKDEMOD 为接收端 MSK 解调后的信号，除了传输时延，解调信号完全恢复了发送端数字基带调 制信号。 3 结论 MSK 调制具有载波相位连续，频带利用率高的优点，在通常的应用中需要专用集成电路构成调制/解 调电路。基于硬件描述语言用 FPGA 实现 MSK 调制/解调器，可充分利用 FPGA 片内资源，使数据采集测 量控制与传输集中于单一芯片，有利于提高系统的经济性和可靠性，具有一定的应用价值。本文作者创新 点在于提出了一种保证调制指数为0.5 同时载波相位连续的数字 MSK 信号的设计方法，用 VHDL 语言设 计了调制/解调模块并在 FPGA 器件上实现。
