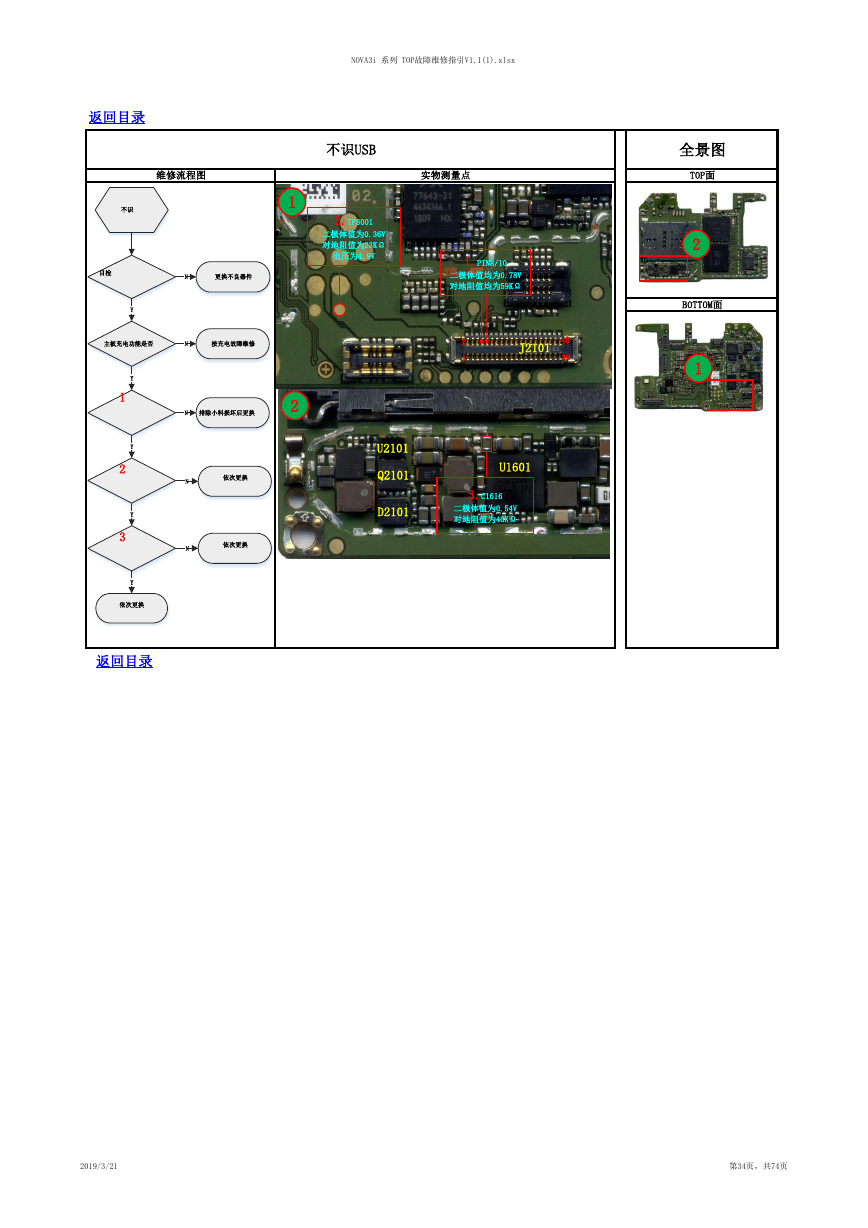

NOVA3i 系列 TOP故障维修指引V1.1(1).xlsx 返回目录 维修流程图 实物测量点 不识USB 不识 1 目检 N 更换不良器件 Y 主板充电功能是否 N 按充电故障维修 2.TP3001 二极体值为0.36V 对地阻值为23KΩ 电压为4.9V 1.PIN8/10 二极体值均为0.78V 对地阻值均为59KΩ 2 1 J2101 40 39 N 排除小料损坏后更换 2 N N 依次更换 依次更换 U2101 Q2101 D2101 U1601 3.C1616 二极体值为0.54V 对地阻值为40KΩ 1 2 3 Y Y Y Y 依次更换 返回目录 全景图 TOP面 2 BOTTOM面 1 2019/3/21 第34页，共74页 .测量 .测量 .测量 USB(C1616) J 2101及相关元器件 USB _DN(PIN8) 2101/ _ OK 2101/ Q2101/ D2101 U300 ,对地阻值和电压 OK _DP(PIN10) _ USBA( TP3001) 2101/ U1601 300 ,对地阻值和电压 OK OK U
